Jak odczyta wynik EKG Monika Kujdowicz Odprowadzenia V

Jak odczytać wynik EKG Monika Kujdowicz

Odprowadzenia § V 1 – IV przestrzeń międzyżebrowa, P, czerwone, przymostkowo § V 2 – IV, L, żółte § V 3 – pomiędzy V 2 a V 4, zielona § V 4 – V, L, brązowe, linia śródobojczykowa § V 5 – na poziomie V 4, czarne, linia pachowa przednia § V 6 – na poziomie V 4, fioletowe, linia pachowa środkowa § a. VR, a. VL, a. VF – wyimaginowane wektory ze środka serca do górnej kończyny górnej prawej, lewej i do lewej nogi

Oś serca Poniżej 30 sinistrogram Powyżej 110 dextrogram • Oś elektryczna serca – rzut wektora siły elektromotorycznej serca w płaszczyźnie przedniej klatki piersiowej • Metoda graficzna suma wektorów wyznaczone z QRS z odprowadzeń Einthovena • Metoda przybliżenia – odchylenia w a. VR, a. VL i a. VF • dextrogram: otyli, przerost LK, serce leżące • sinistrogram: szczupli, przerost PK, serce wiszące

Prawidłowe EKG P – depolaryzacja przedsionków Q – depolaryzacja przegrody (głęboki Q – ślad po zawale) R – depolaryzacja ścian komór (zniekształcony – blok, zespół preekscytacji) S – depolaryzacja tylno-przypodstawnej części lewej komory) • CAŁOŚĆ 800 ms • Odstęp P(200 ms)= załamek P (80 ms, 0, 2 m. V)+odcinak PQ(80 -120 ms) • Załamki: - Q – 5 ms, 0, 2 m. V - R – 40 ms, 1 -2 m. V - S – 35 ms, 0, 4 m. V • Odstęp QT 400 ms w tym 160 ms załamka T(0, 6 m. V)

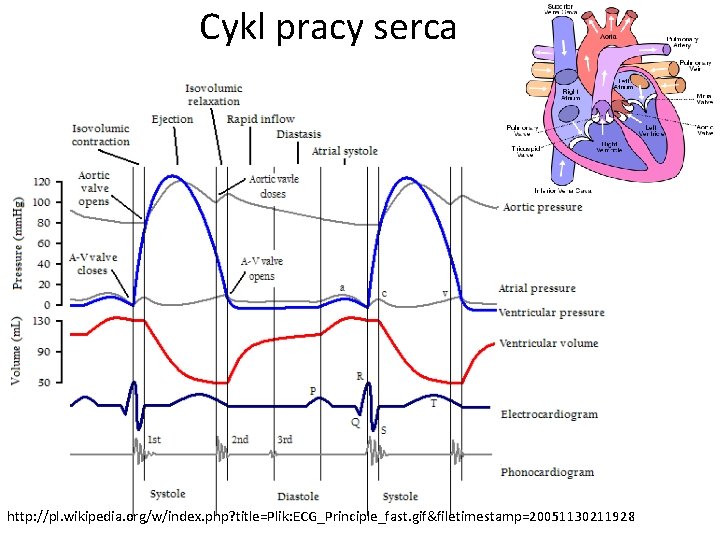

Cykl pracy serca http: //pl. wikipedia. org/w/index. php? title=Plik: ECG_Principle_fast. gif&filetimestamp=20051130211928
