Jac. ORB Sobre JXTA Implementação Do JXTA Como Protocolo De Transporte Do Jac. ORB Ivan Bittencourt de A. e S. Neto

Objetivo do trabalho n Fazer o Jac. ORB rodar sobre o JXTA, de modo a permitir que aquele “atravesse” possíveis firewalls presentes em aplicações distribuídas. Ivan Bittencourt de A. e S. Neto

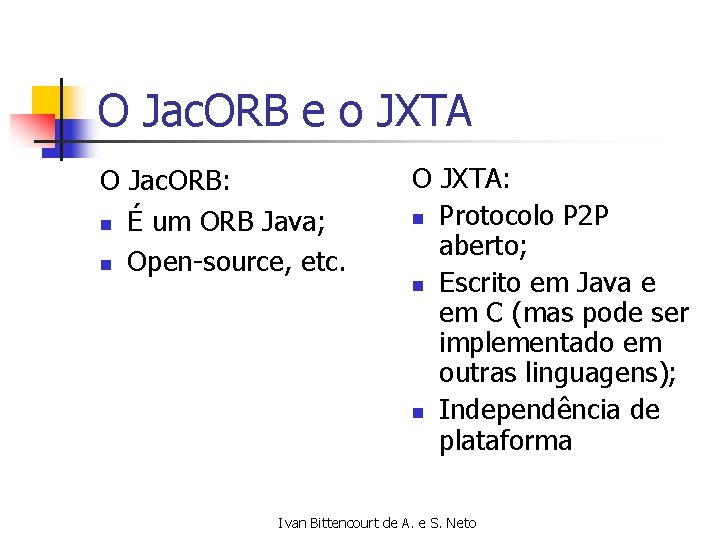

O Jac. ORB e o JXTA O Jac. ORB: n É um ORB Java; n Open-source, etc. O JXTA: n Protocolo P 2 P aberto; n Escrito em Java e em C (mas pode ser implementado em outras linguagens); n Independência de plataforma Ivan Bittencourt de A. e S. Neto

O JXTA n n n Há uma série de protocolos definidos: Peer Resolver Protocol: enviar pedidos e receber respostas de outros peers. Peer Discovery Protocol: usado para publicar e encontrar recursos. Pipe Binding Protocol: usado para criar um canal de comunicação entre 2 peers. Etc. . . Ivan Bittencourt de A. e S. Neto

Mais JXTA n n n Bastante diferente do modelo tradicional do TCP/IP. Funciona de maneira meio “mágica” (API simples). Não utiliza IPs nem portas, mas um ID e um grupo (na verdade um Advertisement) para cada recurso. Guarda as configurações iniciais num diretório “. jxta”. Comunicação entre peers ocorre por meio de Pipes. Ivan Bittencourt de A. e S. Neto

Exemplo de Advertisement <? xml version=“ 1. 0”? > <jxta: Pipe. Advertisement> <Id>urn: jxta: uuid-DEAE 73. . . 106</Id> <Type>Jxta. Unicast</Type> <Name>Example. Pipe</Name> </jxta: Pipe. Advertisement> Ivan Bittencourt de A. e S. Neto

Publicando um Input. Pipe discovery. Svc = net. Peer. Group. get. Discovery. Service(); pipe. Advertisement = (Pipe. Advertisement) Advertisement. Factory. new. Advertisement( Pipe. Advertisement. get. Advertisement. Type()); discovery. Service. publish(pipe. Advertisement); discovery. Service. remote. Publish(pipe. Advertisement); Ivan Bittencourt de A. e S. Neto

Tipos de Peers n n n Rendezvous: decide se propaga mensagens que ele recebe. Relay: faz requisições e recebe respostas em nome de outro peer. Peer “normal”. Ivan Bittencourt de A. e S. Neto

Publicação/Busca de recursos n n n Cada peer conhece algum(ns) rendezvous peer(s). Cada rendezvous peer conhece alguns outros rendezvous peers. Quando um peer publica seus recursos, ele manda informações ao seu rendezvous. A busca de recursos ocorre somente entre os redezvous, o que agiliza bastante a busca. Mas a comunicação entre peers é feita diretamente. Ivan Bittencourt de A. e S. Neto

Um exemplo JXTA public static void main (String[] args) throws Exception { Peer. Group net. Peer. Group = Peer. Group. Factory. new. Net. Peer. Group(); Discovery. Service discovery = net. Peer. Group. get. Discovery. Service(); discovery. add. Discovery. Listener(this); discovery. get. Remote. Advertisements(null, Discovery. Service. PEER, null, 5); } Sending a Discovery Message Got a Discovery Response [5 elements] from peer : unknown Peer name = suz Peer name = Frog@SF 05 Ivan Bittencourt de A. e S. Neto

Comunicação entre peers n n n O peer “servidor” cria um Input. Pipe e publica o ID deste na rede. O peer cliente obtém de algum modo o ID publicado (numa IOR, por exemplo), localiza o Input. Pipe e cria um Output. Pipe. A conexão (unidirecional) está estabelecida. Peer cliente Peer servidor Ivan Bittencourt de A. e S. Neto

Felizmente há o JXTASocket n n n Mais alto nível. Muito parecido com sockets de Java. Permite comunicação nos dois sentidos. Precisa do grupo e Pipe. Advertisement de onde vai conectar. Há um grande delay no estabelecimento da conexão (solucao: rendezvous peer em comum). Há também o P 2 PSocket (não vem junto com o JXTA). Ivan Bittencourt de A. e S. Neto

P 2 PSocket n n n Substitui o Socket e Server. Socket do Java. Mas roda sobre JXTA. Seu uso é muito parecido com o de sockets normais. Usa componentes JXTA para simular uma rede TCP/IP. Mais intuitivo que o JXTASocket. Dá até pra usar sem saber que roda sobre JXTA. Ivan Bittencourt de A. e S. Neto

Atravessando firewalls/NAT n n Se um peer está atrás de firewall ou NAT, é preciso que ele encontre um relay peer (o configurador do JXTA faz isso). O relay peer recebe/envia mensagens em nome do peer inacessível. De tempos em tempos, o peer inacessível se conecta ao seu relay peer e envia/pega suas mensagens pendentes. Logo, o firewall tem que estar aberto em pelo menos uma porta para conexões externas (geralmente 80). Ivan Bittencourt de A. e S. Neto

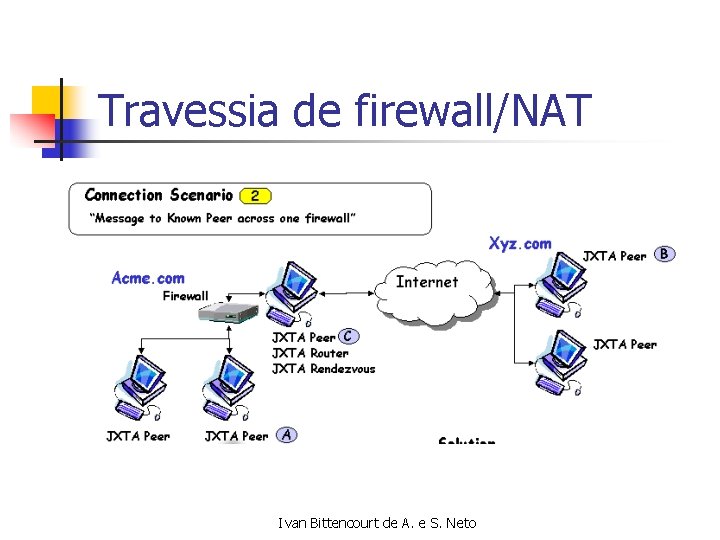

Travessia de firewall/NAT Ivan Bittencourt de A. e S. Neto

A “ponte” entre o Jac. ORB e o JXTA: a ETF n n n A ETF (Extensible Transport Framework) é suportada pelo Jac. ORB. Ela define (num arquivo IDL) uma série de interfaces que devem ser implementadas para adicionar um novo protocolo de transporte. Basta estender as classes da ETF que estão no “jacorb. jar”. Ivan Bittencourt de A. e S. Neto

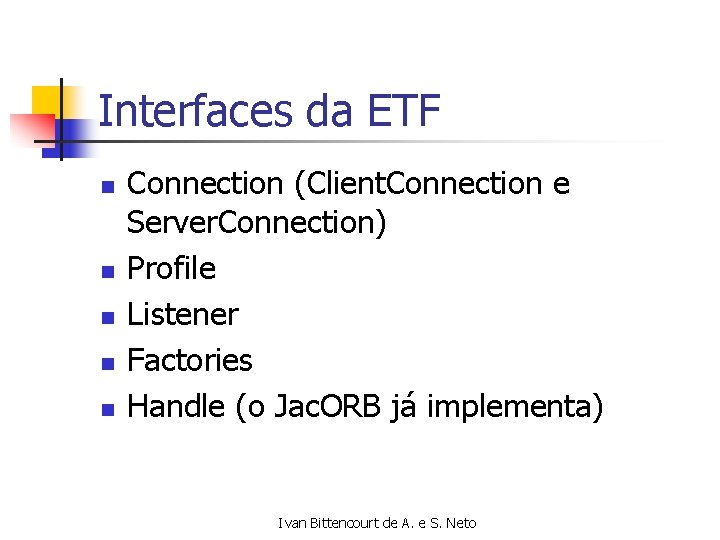

Interfaces da ETF n n n Connection (Client. Connection e Server. Connection) Profile Listener Factories Handle (o Jac. ORB já implementa) Ivan Bittencourt de A. e S. Neto

Jac. ORB e a ETF Criação de um Listener server-side: ORB Plugin Factories: : create_listener() Listener: : set_handle() Listener: : listen() Ivan Bittencourt de A. e S. Neto

ETF Profile n n n Contém toda informação relacionada a um endereço para um protocolo de transporte específico (no caso do JXTA, o Pipe. Advertisement e o grupo) + versão GIOP + object key. Métodos Profile <-> CDROutput. Stream <-> IOR. Representa o alvo de uma conexão. Ivan Bittencourt de A. e S. Neto

ETF Listener, Connection e Factories n n n Listener: Provê um “transport endpoint” que pode ser conectado a partir de um cliente (que possui um profile). Factories: usado pelo ORB para criar Listeners, Connections e Profiles. Connection: define uma interface entre o ORB e a camada de transporte. Ivan Bittencourt de A. e S. Neto

Juntando tudo isso n n n n Jac. ORB rodando sobre JXTA. Mas fica lento. Bem lento mesmo! Solução: P 2 PSockets? Não. Solução 2: criar grupos? Não. É o que o P 2 PSockets faz. O JXTA é lento mesmo. Afinal, ele é destinado a P 2 P, onde não respostas imediatas não são essenciais (ou possíveis). O que foi feito: configurado um rendezvous peer em comum. Ivan Bittencourt de A. e S. Neto

Próximos passos n n n Testes de desempenho em vários ambientes. Problema com Jxta. Socket: objetos muito grandes. Adicionar suporte a P 2 PSockets -- talvez. Ivan Bittencourt de A. e S. Neto

É isso. . . n n n Mais informações em: http: //www. linux. ime. usp. br/~ivanneto/ mac 499/ Perguntas, sugestões? Ivan Bittencourt de A. e S. Neto
