JABATAN BOMBA DAN PENYELAMAT MALAYSIA FIRE REQUIREMENT IN

JABATAN BOMBA DAN PENYELAMAT MALAYSIA FIRE REQUIREMENT IN PREMISES RAZALI BIN AW MAT SALLEH BAHAGIAN KESELAMATAN KEBAKARAN JABATAN BOMBA DAN PENYELAMAT, MALAYSIA NEGERI JOHOR DARUL TA’AZIM JALAN KANGKAR TEBRAU, 81100 JOHOR BAHRU

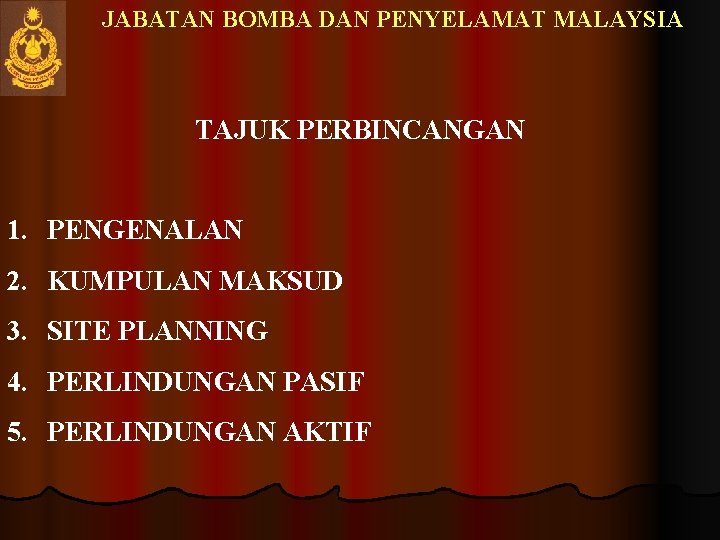

JABATAN BOMBA DAN PENYELAMAT MALAYSIA TAJUK PERBINCANGAN 1. PENGENALAN 2. KUMPULAN MAKSUD 3. SITE PLANNING 4. PERLINDUNGAN PASIF 5. PERLINDUNGAN AKTIF

JABATAN BOMBA DAN PENYELAMAT MALAYSIA PENGENALAN OBJECTIVES OF FIRE SAFETY • LIFE SAFETY • TO LIMIT THE SPREAD OF FIRE • PROPERTY PROTECTION • CONTINUITY OF OPERATION

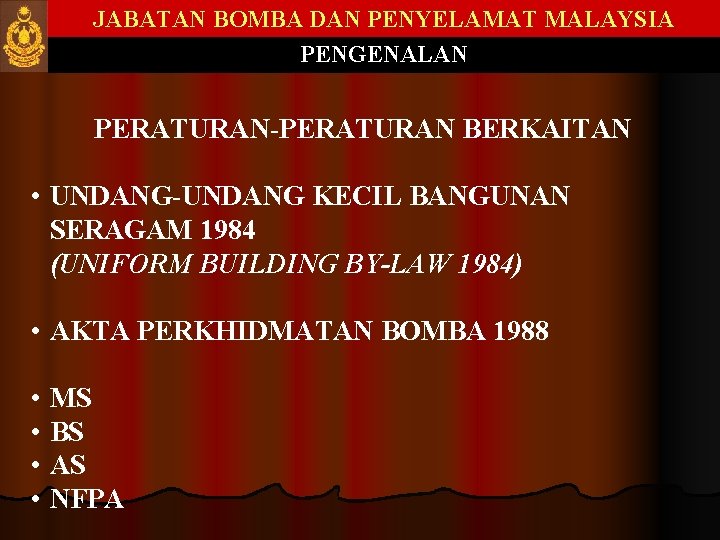

JABATAN BOMBA DAN PENYELAMAT MALAYSIA PENGENALAN PERATURAN-PERATURAN BERKAITAN • UNDANG-UNDANG KECIL BANGUNAN SERAGAM 1984 (UNIFORM BUILDING BY-LAW 1984) • AKTA PERKHIDMATAN BOMBA 1988 • MS • BS • AS • NFPA

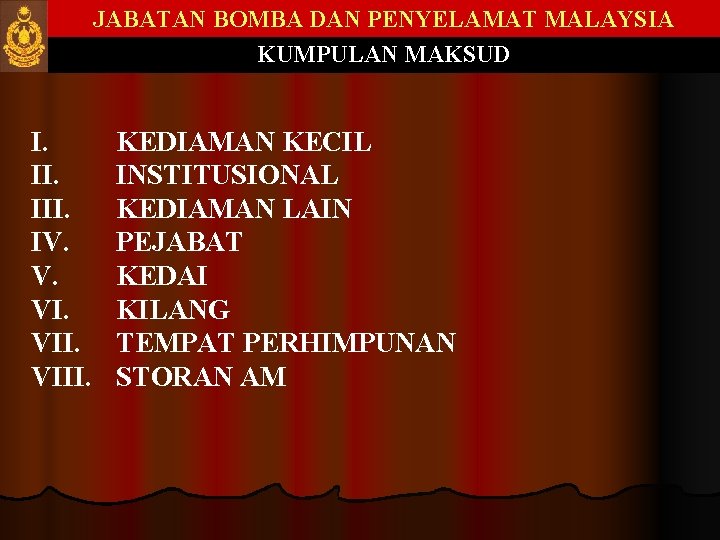

JABATAN BOMBA DAN PENYELAMAT MALAYSIA KUMPULAN MAKSUD I. III. IV. V. VIII. KEDIAMAN KECIL INSTITUSIONAL KEDIAMAN LAIN PEJABAT KEDAI KILANG TEMPAT PERHIMPUNAN STORAN AM

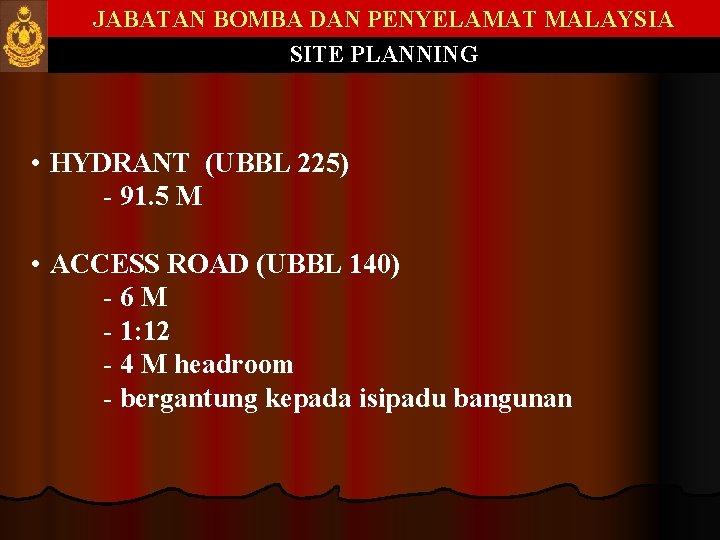

JABATAN BOMBA DAN PENYELAMAT MALAYSIA SITE PLANNING • HYDRANT (UBBL 225) - 91. 5 M • ACCESS ROAD (UBBL 140) -6 M - 1: 12 - 4 M headroom - bergantung kepada isipadu bangunan

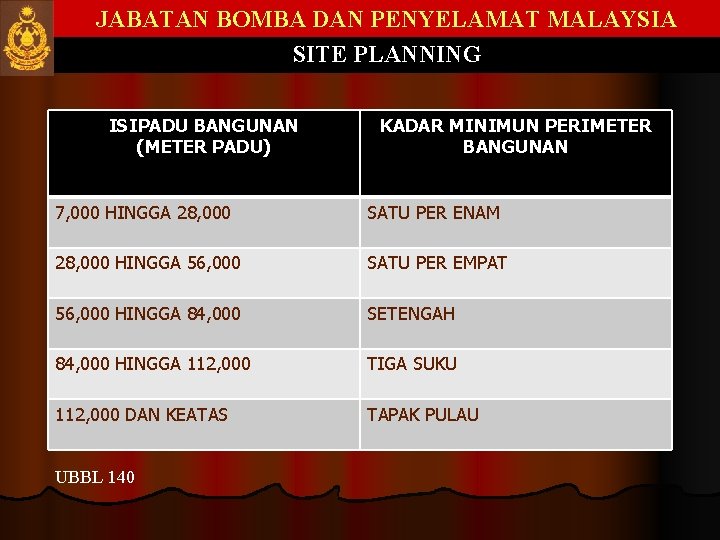

JABATAN BOMBA DAN PENYELAMAT MALAYSIA SITE PLANNING ISIPADU BANGUNAN (METER PADU) KADAR MINIMUN PERIMETER BANGUNAN 7, 000 HINGGA 28, 000 SATU PER ENAM 28, 000 HINGGA 56, 000 SATU PER EMPAT 56, 000 HINGGA 84, 000 SETENGAH 84, 000 HINGGA 112, 000 TIGA SUKU 112, 000 DAN KEATAS TAPAK PULAU UBBL 140

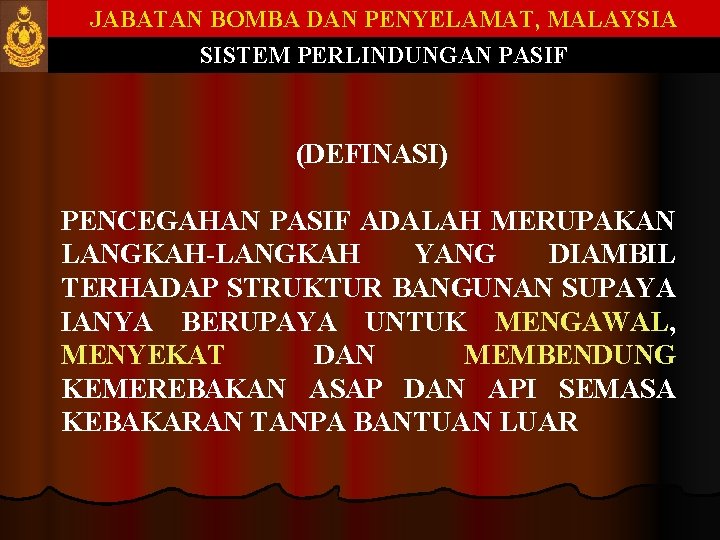

JABATAN BOMBA DAN PENYELAMAT, MALAYSIA SISTEM PERLINDUNGAN PASIF (DEFINASI) PENCEGAHAN PASIF ADALAH MERUPAKAN LANGKAH-LANGKAH YANG DIAMBIL TERHADAP STRUKTUR BANGUNAN SUPAYA IANYA BERUPAYA UNTUK MENGAWAL, MENYEKAT DAN MEMBENDUNG KEMEREBAKAN ASAP DAN API SEMASA KEBAKARAN TANPA BANTUAN LUAR

JABATAN BOMBA DAN PENYELAMAT, MALAYSIA SISTEM PERLINDUNGAN PASIF OBJEKTIF • MENGAWAL KEMEREBAKAN KEBAKARAN DENGAN MENGADAKAN PEMETAKAN • MENCEGAH STUKTUR DARIPADA RUNTUH PADA SUATU JANGKA MASA TERTENTU • MENENTUKAN LALUAN KELUAR ADALAH SELAMAT

JABATAN BOMBA DAN PENYELAMAT, MALAYSIA SISTEM PERLINDUNGAN PASIF KOMPONEN • • • Akses Menentang Kebakaran Perlindungan Struktur Bangunan Pemetakan Pengawalan Kemerebakan Kebakaran Jalan Keluar Keselamatan

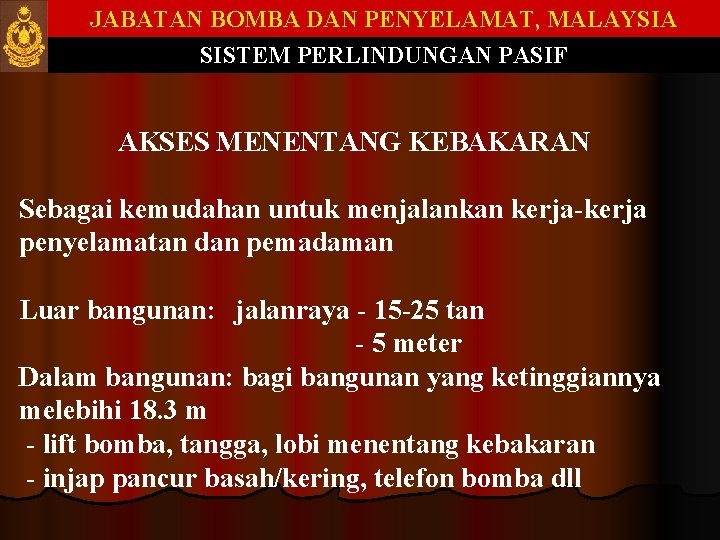

JABATAN BOMBA DAN PENYELAMAT, MALAYSIA SISTEM PERLINDUNGAN PASIF AKSES MENENTANG KEBAKARAN Sebagai kemudahan untuk menjalankan kerja-kerja penyelamatan dan pemadaman Luar bangunan: jalanraya - 15 -25 tan - 5 meter Dalam bangunan: bagi bangunan yang ketinggiannya melebihi 18. 3 m - lift bomba, tangga, lobi menentang kebakaran - injap pancur basah/kering, telefon bomba dll

JABATAN BOMBA DAN PENYELAMAT, MALAYSIA SISTEM PERLINDUNGAN PASIF PERLINDUNGAN STRUKTUR Perlindungan terhadap kesan haba ke atas elemen struktur bangunan: tiang (columns) dinding lantai

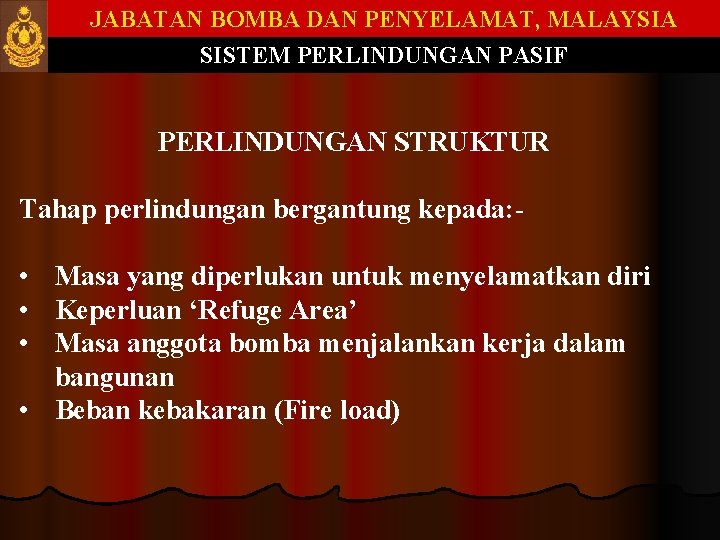

JABATAN BOMBA DAN PENYELAMAT, MALAYSIA SISTEM PERLINDUNGAN PASIF PERLINDUNGAN STRUKTUR Tahap perlindungan bergantung kepada: - • Masa yang diperlukan untuk menyelamatkan diri • Keperluan ‘Refuge Area’ • Masa anggota bomba menjalankan kerja dalam bangunan • Beban kebakaran (Fire load)

JABATAN BOMBA DAN PENYELAMAT, MALAYSIA SISTEM PERLINDUNGAN PASIF PEMETAKAN Tujuan pemetakan: - Untuk menghadkan kemerebakan api dan asap. - Untuk menyediakan masa yang mencukupi kepada penghuni bangunan menyelamatkan diri. - Untuk mengasingkan risiko yang berbeza - Sebagai kemudahan kepada anggota penyelamatan dan pemadaman

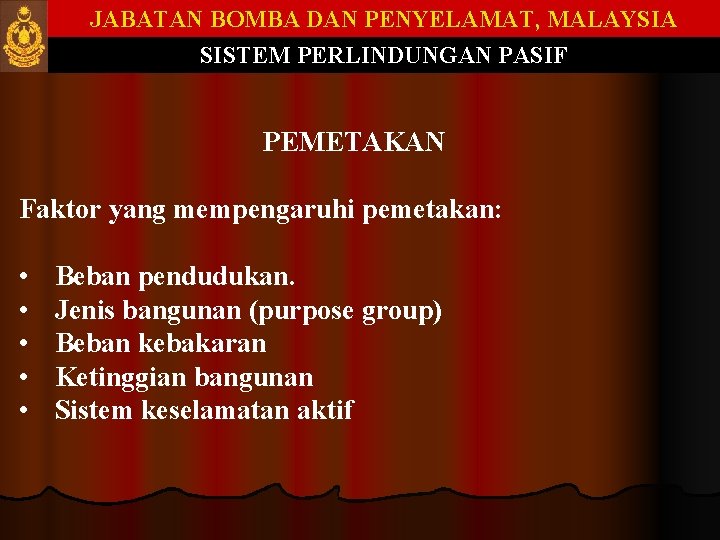

JABATAN BOMBA DAN PENYELAMAT, MALAYSIA SISTEM PERLINDUNGAN PASIF PEMETAKAN Faktor yang mempengaruhi pemetakan: • • • Beban pendudukan. Jenis bangunan (purpose group) Beban kebakaran Ketinggian bangunan Sistem keselamatan aktif

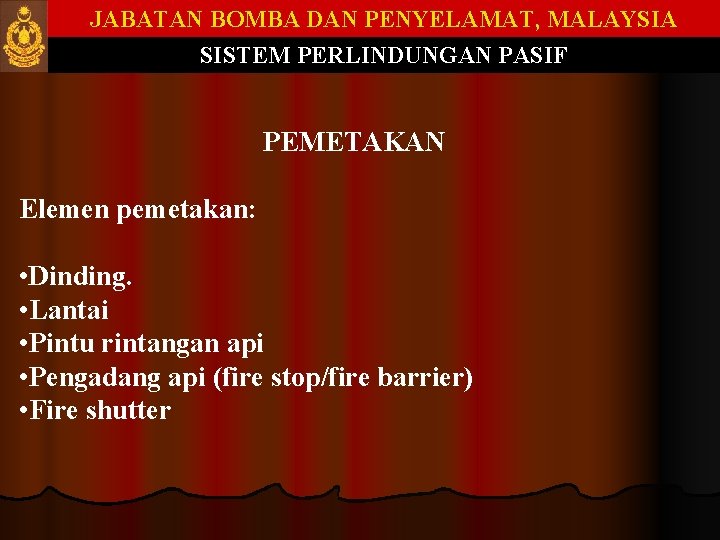

JABATAN BOMBA DAN PENYELAMAT, MALAYSIA SISTEM PERLINDUNGAN PASIF PEMETAKAN Elemen pemetakan: • Dinding. • Lantai • Pintu rintangan api • Pengadang api (fire stop/fire barrier) • Fire shutter

9” (230 mm) tinggi Bangunan B Bangunan A Dinding Dua Pihak

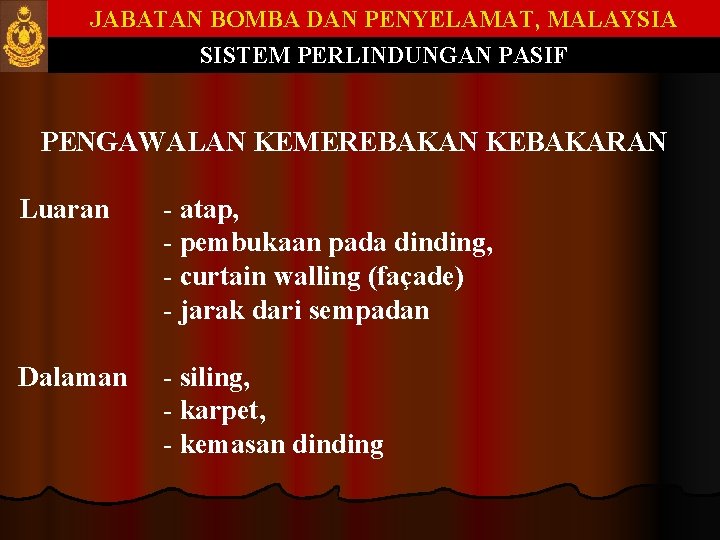

JABATAN BOMBA DAN PENYELAMAT, MALAYSIA SISTEM PERLINDUNGAN PASIF PENGAWALAN KEMEREBAKAN KEBAKARAN Luaran - atap, - pembukaan pada dinding, - curtain walling (façade) - jarak dari sempadan Dalaman - siling, - karpet, - kemasan dinding

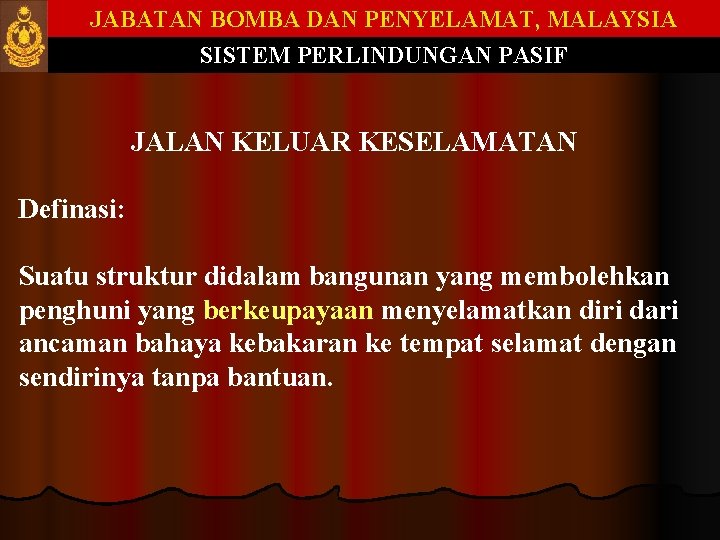

JABATAN BOMBA DAN PENYELAMAT, MALAYSIA SISTEM PERLINDUNGAN PASIF JALAN KELUAR KESELAMATAN Definasi: Suatu struktur didalam bangunan yang membolehkan penghuni yang berkeupayaan menyelamatkan diri dari ancaman bahaya kebakaran ke tempat selamat dengan sendirinya tanpa bantuan.

JABATAN BOMBA DAN PENYELAMAT, MALAYSIA JALAN KELUAR KESELAMATAN Peringkat jalan keluar Jalan keluar mendatar - koridor terlindung - Pintu rintangan api - lobi menentang kebakaran • Jalan keluar menegak - tangga • Jalan keluar terakhir - pintu tingkat bawah TEMPAT PERHIMPUNAN

PRINSIP JALAN KELUAR KESELAMATAN BEBAS DARI HALANGAN BEBAS DARI BAHAYA KEBAKARAN ADA TANDA ARAH ADA PENGUDARAAN ADA PENCAHAYAAN MENUJU KE TEMPAT SELAMAT

JABATAN BOMBA DAN PENYELAMAT, MALAYSIA SISTEM PERLINDUNGAN AKTIF (DEFINASI) PENCEGAHAN AKTIF ADALAH MERUPAKAN SISTEM-SISTEM PERLINDUNGAN KEBAKARAN YANG DIPASANG PADA SESUATU BANGUNAN DAN AKAN BERTINDAK/ BERFUNGSI APABILA BERLAKU KEBAKARAN.

JABATAN BOMBA DAN PENYELAMAT, MALAYSIA SISTEM PERLINDUNGAN AKTIF (SISTEM PENGGERA KEBAKARAN) Tujuan: - untuk memberi amaran awal dan boleh dipercayai tentang berlakunya sesuatu kebakaran

JABATAN BOMBA DAN PENYELAMAT, MALAYSIA SISTEM PERLINDUNGAN AKTIF (SISTEM PENGGERA KEBAKARAN) Komponen • Alat pengesan (pengesan automatik atau manual call point) • Sounder/bell • Control and indicating panel • Power supply

JABATAN BOMBA DAN PENYELAMAT, MALAYSIA SISTEM PERLINDUNGAN AKTIF (SISTEM PENGESAN KEBAKARAN) Pemilihan alat pengesan bergantung kepada • • Kandungan bangunan (building contents) Proses yang dijalankan Rekabentuk bangunan Tujuan utama sistem diadakan (untuk keselamatan nyawa, harta benda atau kedua-duanya sekali)

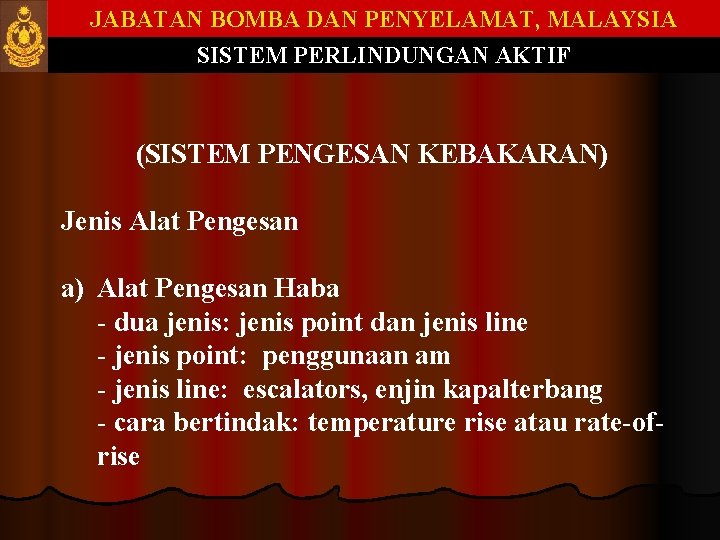

JABATAN BOMBA DAN PENYELAMAT, MALAYSIA SISTEM PERLINDUNGAN AKTIF (SISTEM PENGESAN KEBAKARAN) Jenis Alat Pengesan a) Alat Pengesan Haba - dua jenis: jenis point dan jenis line - jenis point: penggunaan am - jenis line: escalators, enjin kapalterbang - cara bertindak: temperature rise atau rate-ofrise

JABATAN BOMBA DAN PENYELAMAT, MALAYSIA SISTEM PERLINDUNGAN AKTIF (SISTEM PENGESAN KEBAKARAN) b) Alat Pengesan Asap - Jenis ionisation - Jenis optical - light scatter type - obscuration type • Sensitive over wide range for general application

JABATAN BOMBA DAN PENYELAMAT, MALAYSIA SISTEM PERLINDUNGAN AKTIF (SISTEM PENGESAN KEBAKARAN) c) Alat Pengesan Api/Nyalaan (Flame detectors) - jenis sinaran infra-red - Jenis ultraviolet • Menggunakan photoelectric cells yang bertindakbalas terhadap sinaran dari nyalaan.

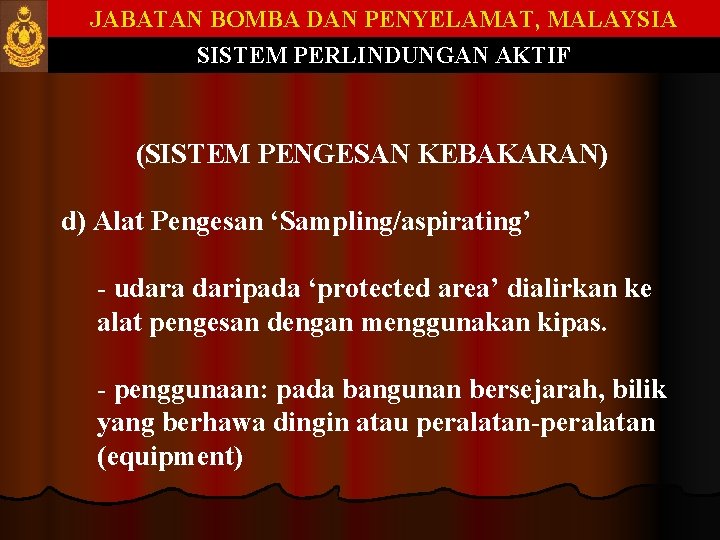

JABATAN BOMBA DAN PENYELAMAT, MALAYSIA SISTEM PERLINDUNGAN AKTIF (SISTEM PENGESAN KEBAKARAN) d) Alat Pengesan ‘Sampling/aspirating’ - udara daripada ‘protected area’ dialirkan ke alat pengesan dengan menggunakan kipas. - penggunaan: pada bangunan bersejarah, bilik yang berhawa dingin atau peralatan-peralatan (equipment)

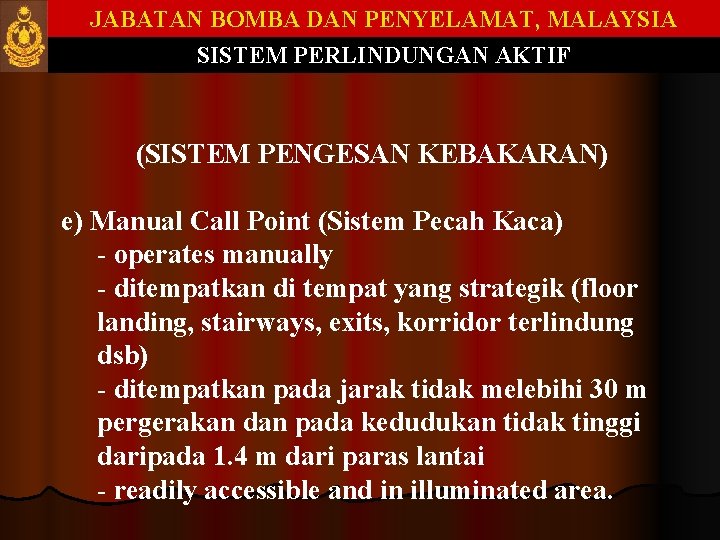

JABATAN BOMBA DAN PENYELAMAT, MALAYSIA SISTEM PERLINDUNGAN AKTIF (SISTEM PENGESAN KEBAKARAN) e) Manual Call Point (Sistem Pecah Kaca) - operates manually - ditempatkan di tempat yang strategik (floor landing, stairways, exits, korridor terlindung dsb) - ditempatkan pada jarak tidak melebihi 30 m pergerakan dan pada kedudukan tidak tinggi daripada 1. 4 m dari paras lantai - readily accessible and in illuminated area.

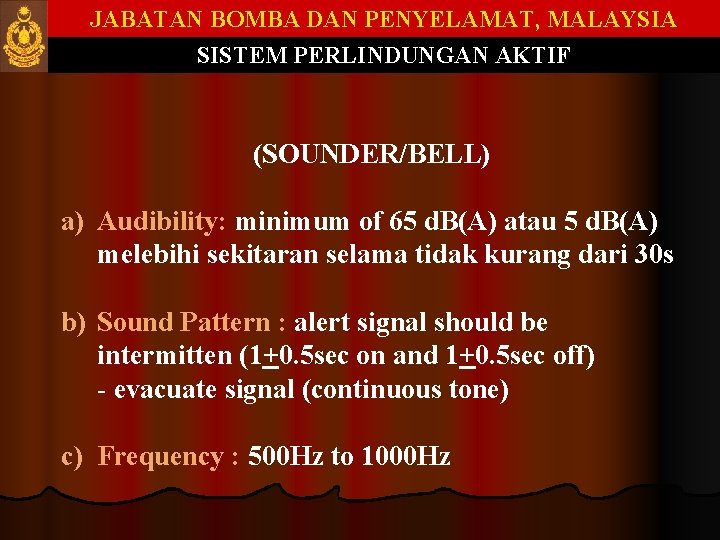

JABATAN BOMBA DAN PENYELAMAT, MALAYSIA SISTEM PERLINDUNGAN AKTIF (SOUNDER/BELL) a) Audibility: minimum of 65 d. B(A) atau 5 d. B(A) melebihi sekitaran selama tidak kurang dari 30 s b) Sound Pattern : alert signal should be intermitten (1+0. 5 sec on and 1+0. 5 sec off) - evacuate signal (continuous tone) c) Frequency : 500 Hz to 1000 Hz

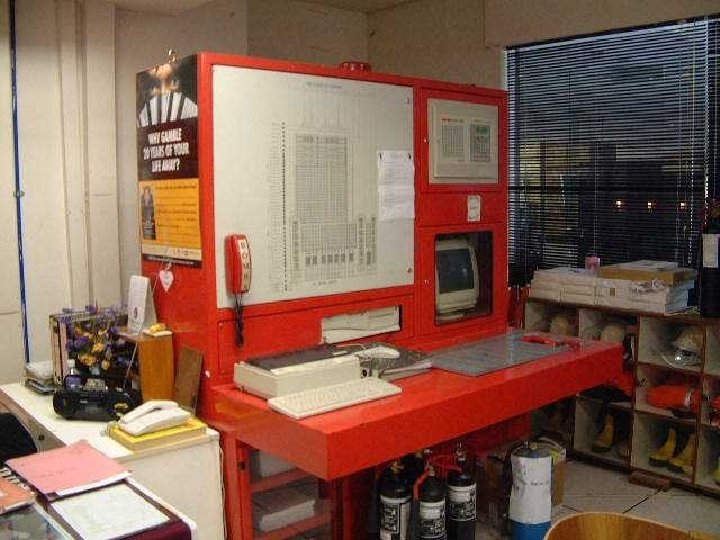

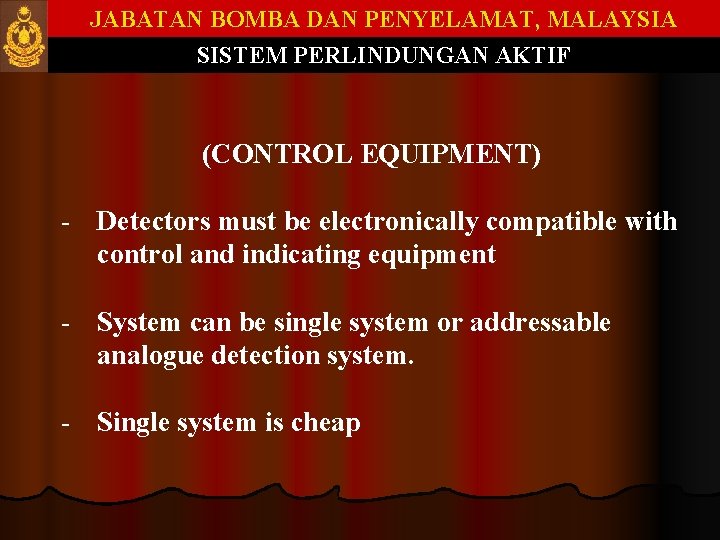

JABATAN BOMBA DAN PENYELAMAT, MALAYSIA SISTEM PERLINDUNGAN AKTIF (CONTROL EQUIPMENT) - Detectors must be electronically compatible with control and indicating equipment - System can be single system or addressable analogue detection system. - Single system is cheap

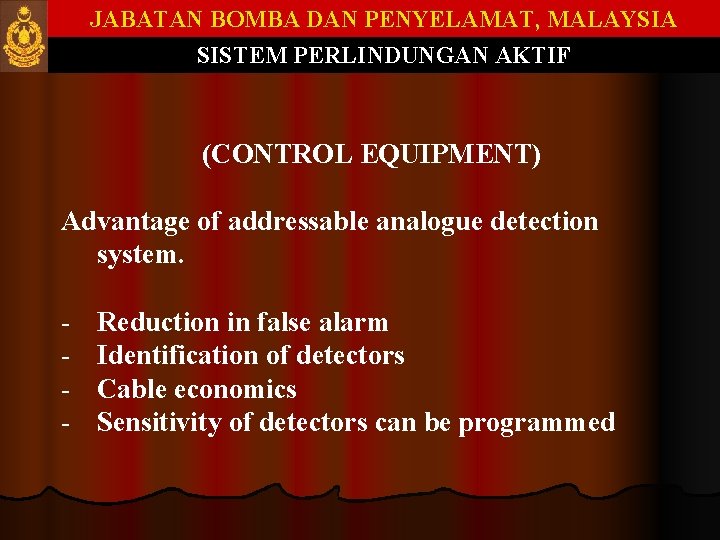

JABATAN BOMBA DAN PENYELAMAT, MALAYSIA SISTEM PERLINDUNGAN AKTIF (CONTROL EQUIPMENT) Advantage of addressable analogue detection system. - Reduction in false alarm Identification of detectors Cable economics Sensitivity of detectors can be programmed

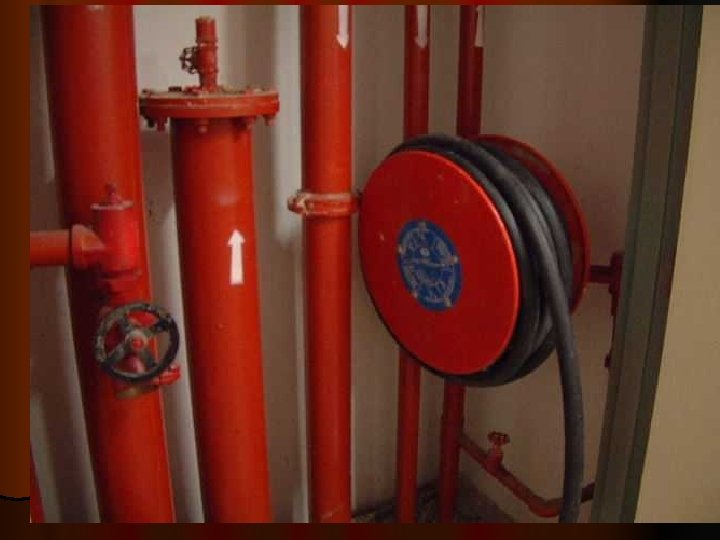

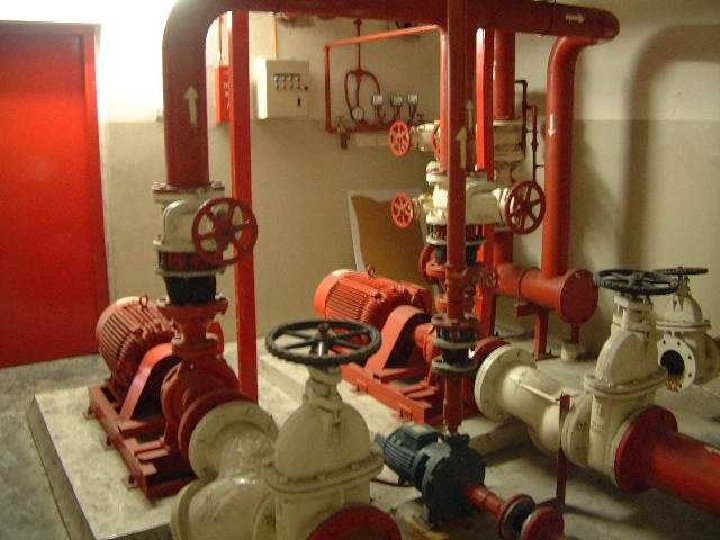

JABATAN BOMBA DAN PENYELAMAT, MALAYSIA SISTEM PERLINDUNGAN AKTIF (FIRE SUPPRESION) Water based - Hose Reels Sprinkler Deluge System Foam system

JABATAN BOMBA DAN PENYELAMAT, MALAYSIA SISTEM PERLINDUNGAN AKTIF (FIRE SUPPRESION) Non-water based - Gas: CO 2 - Powder
