JAA ATPL Eğitimi (METEOROLOJİ) Hazırlayan: İbrahim ÇAMALAN Meteoroloji Mühendisi 2012
Yüksek Seviye Kartları • Uçuş planlaması ve brifinglerinde kullanılan orta (FL 100 – 250) ve yukarı (FL 100 – 450, FL 250 – 600) seviye kartları uçuş süresi boyunca uçuş güzergahında karşılabilecek önemli hava olayları, yüksek seviye rüzgar ve sıcaklık bilgilerini içeren kartlardır. Bu kartlarda önemli meteorolojik olayları ifade etmek için çoğunu daha önceki bölümlerde öğrendiğimiz semboller kullanılır. • Dünya Saha Tahmin Merkezi (WAFC) tarafından hazırlanan bu SWC kartları, merkez telekomünikasyon imkanları ile tüm meydan meteoroloji ofislerine gönderilmektedir. • Meteoroloji ofisleri aldıkları bu SWC kartları üzerinde herhangi bir değişiklik ve düzeltme yapmadan çoğaltarak kullanıcılara uçuş dokümanı olarak vermektedir.

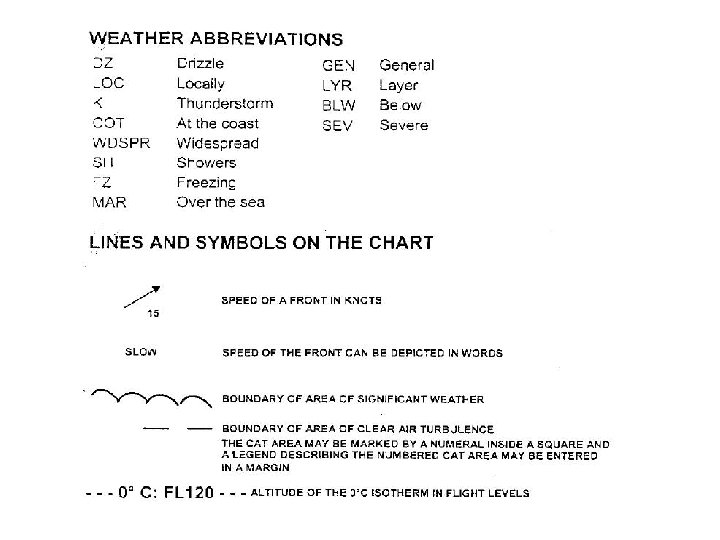

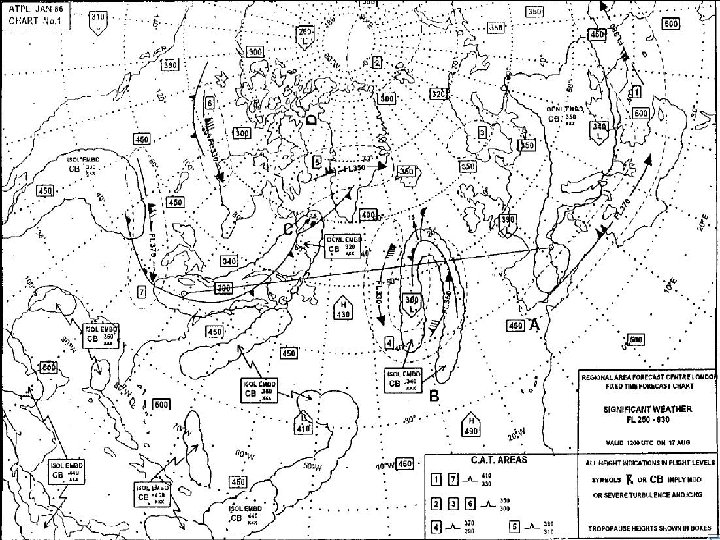

Hazırlayan Merkez Kapsadığı Seviye Tarihi ve Periyodu Açık Hava Türbülans (CAT) sahası ise kesik çizgilerle sınırlandırılır ve bu sahalar ile SWC kartının alt sağ köşesine numara verilerek belirtilir. Jetstream ekseni kalın bir çizgiyle gösterilir. Çizgi uygun mesafelerde kesilerek, maksimum rüzgâr hızı, seviyesi ve yönü belirtilmiştir. SWC Cephelerin hareket yönleri ve hızları, cepheden hareket yönüne doğru bir okla gösterilmiştir Önemli hava olaylarının sınırları, yarı dairevi çizgilerle gösterilmiştir.

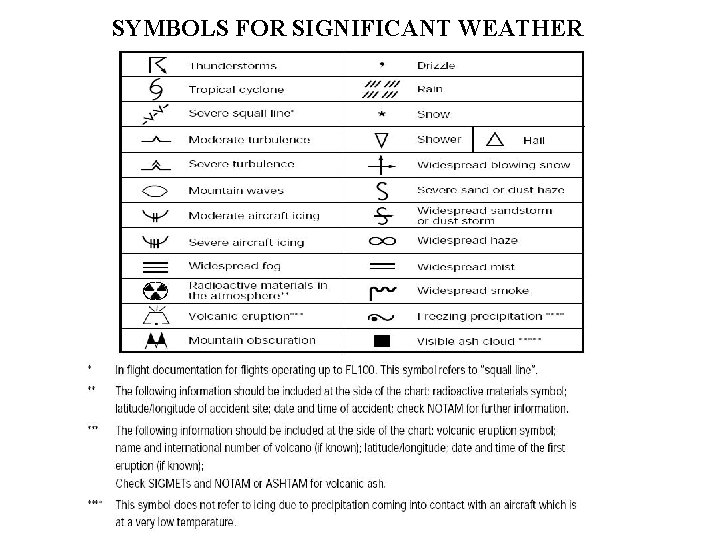

SYMBOLS FOR SIGNIFICANT WEATHER

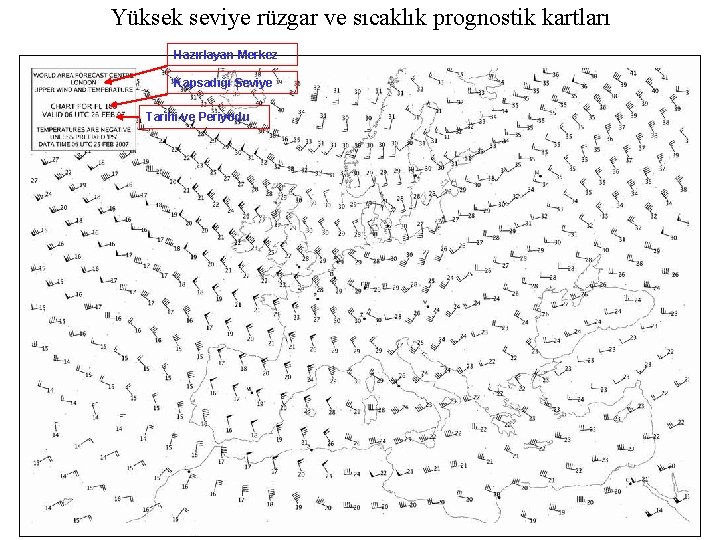

Yüksek seviye rüzgar ve sıcaklık prognostik kartları Hazırlayan Merkez Kapsadığı Seviye Tarihi ve Periyodu

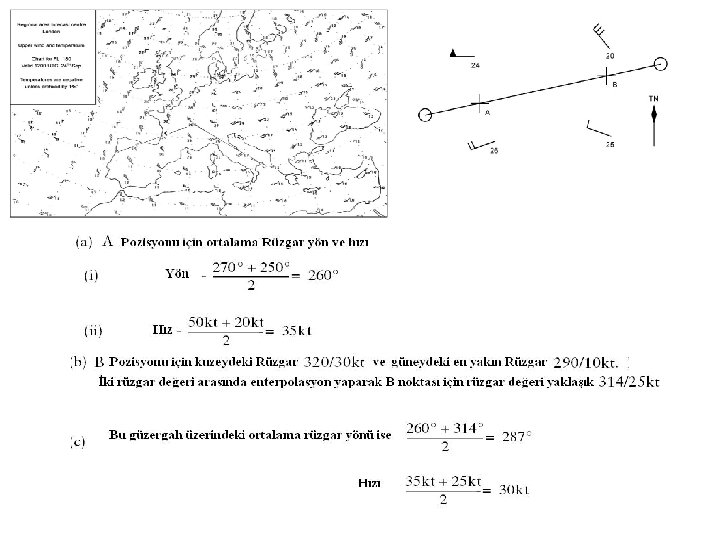

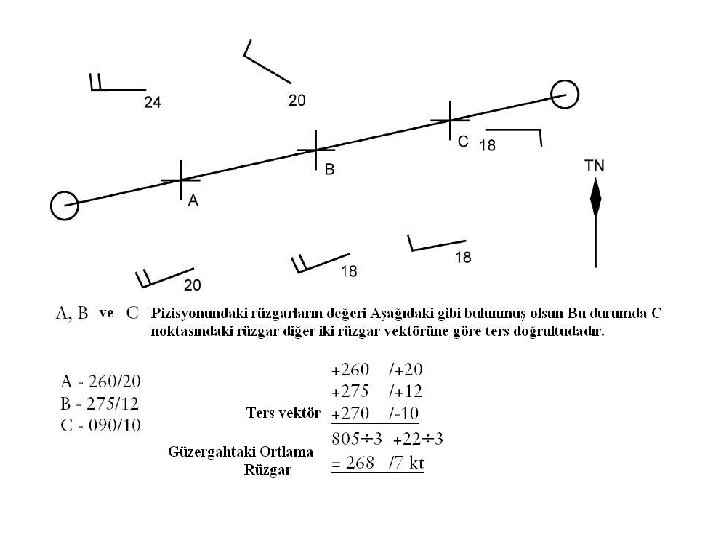

Spot Wind and Temperature chart
LL SWC (SWL)
Alçak Seviye Rüzgar Kartları FL 020 FL 050 FL 100 FL 150
