Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 POLARIZACIJA SVJETLOSTI

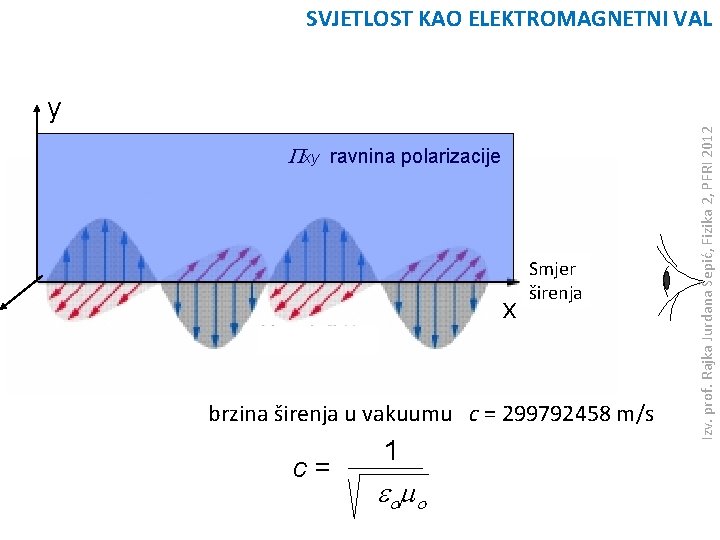

SVJETLOST KAO ELEKTROMAGNETNI VAL Pxy ravnina polarizacije x Smjer širenja brzina širenja u vakuumu c = 299792458 m/s c= 1 e o mo Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 y

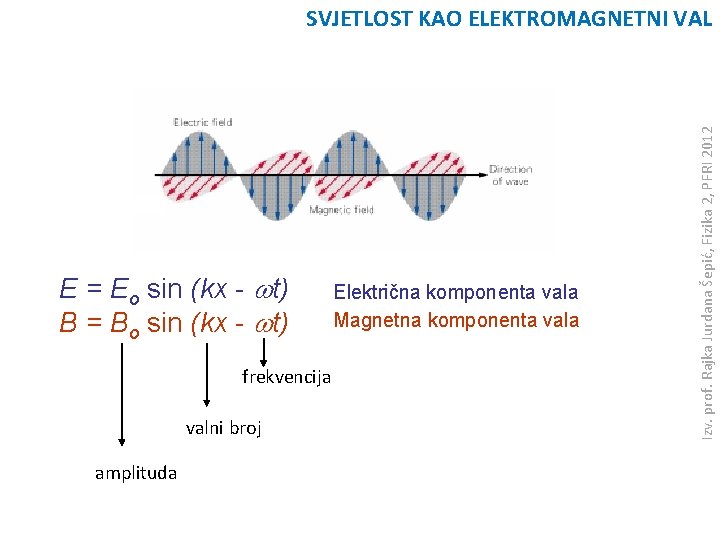

E = Eo sin (kx - wt) B = Bo sin (kx - wt) frekvencija valni broj amplituda Električna komponenta vala Magnetna komponenta vala Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 SVJETLOST KAO ELEKTROMAGNETNI VAL

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 POLARIZACIJA SVJETLOSTI Smjer titranja električnog polja određuje ravninu polarizacije

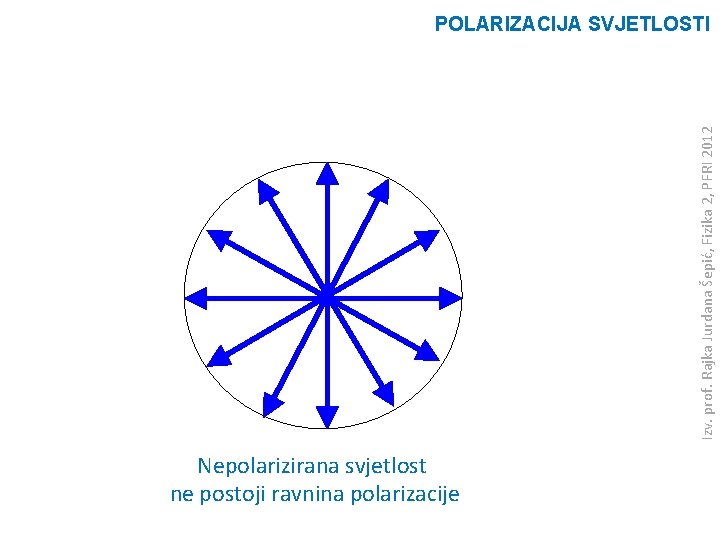

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 POLARIZACIJA SVJETLOSTI Nepolarizirana svjetlost ne postoji ravnina polarizacije

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 POLARIZACIJA SVJETLOSTI Djelomično polarizirana svjetlost

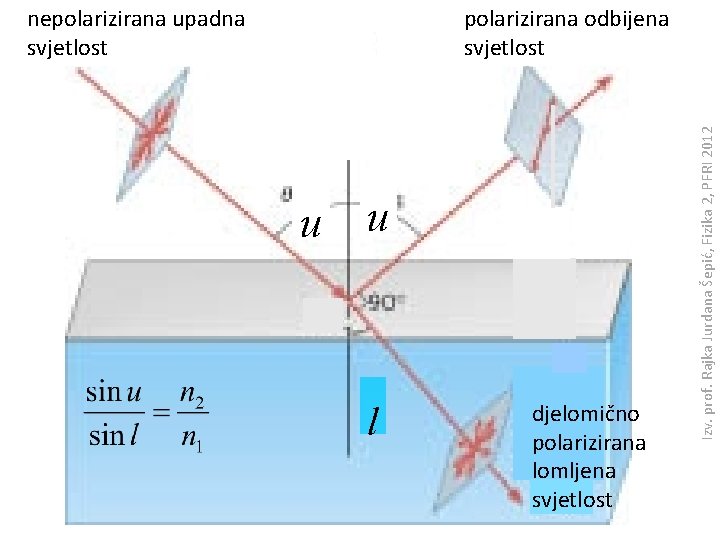

polarizirana odbijena svjetlost u u l djelomično polarizirana lomljena svjetlost Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 nepolarizirana upadna svjetlost

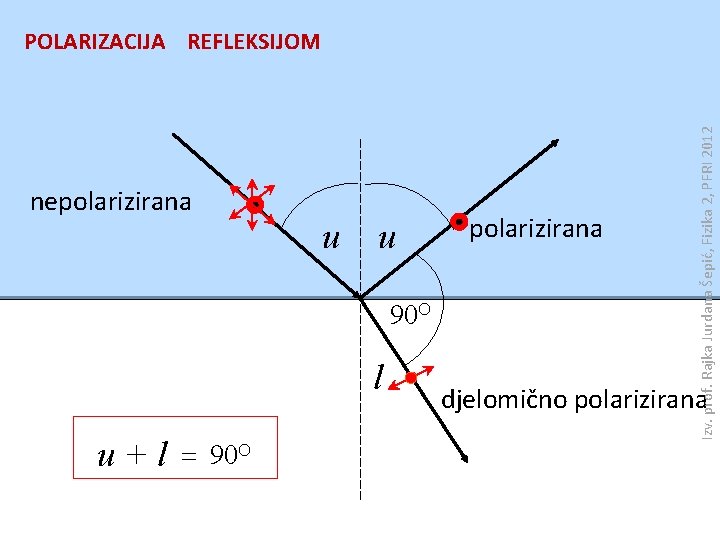

nepolarizirana u u 90 O l u+l = 90 O polarizirana Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 POLARIZACIJA REFLEKSIJOM djelomično polarizirana

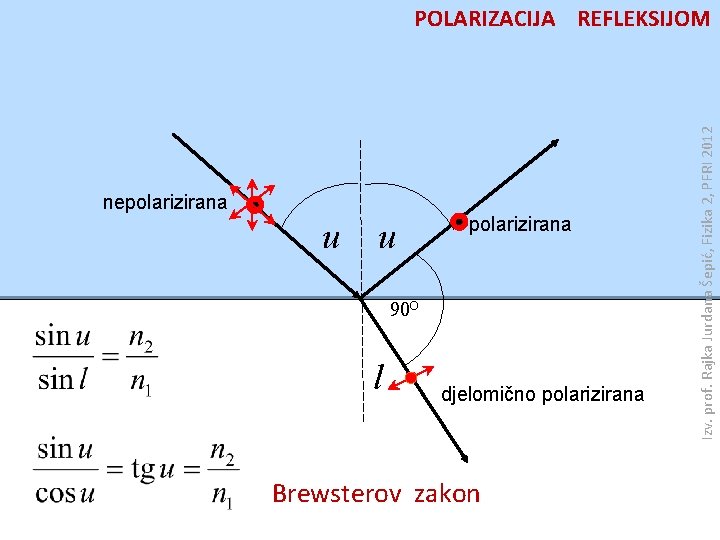

nepolarizirana u u polarizirana 90 O l djelomično polarizirana Brewsterov zakon Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 POLARIZACIJA REFLEKSIJOM

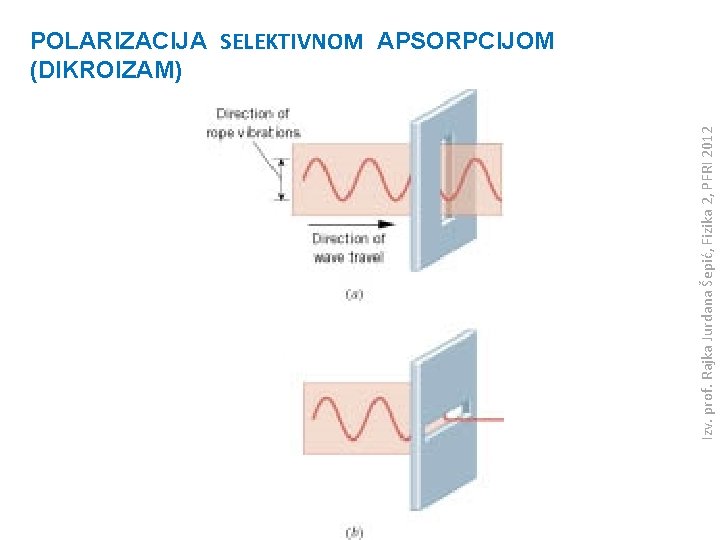

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 POLARIZACIJA SELEKTIVNOM APSORPCIJOM (DIKROIZAM)

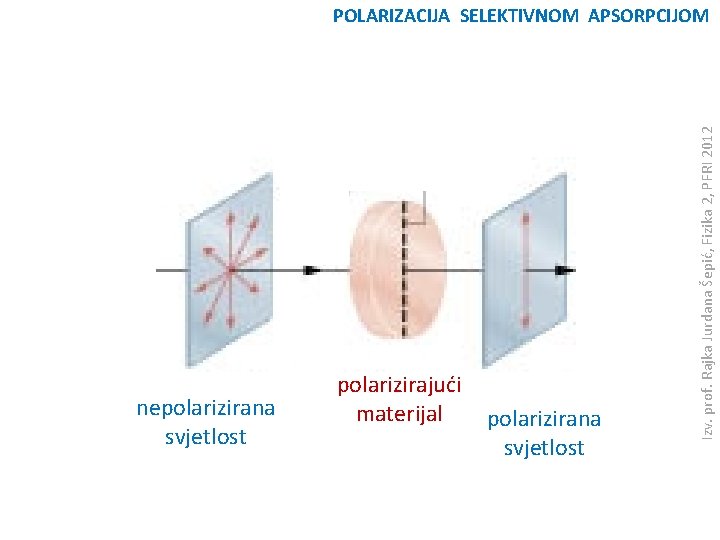

nepolarizirana svjetlost polarizirajući materijal polarizirana svjetlost Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 POLARIZACIJA SELEKTIVNOM APSORPCIJOM

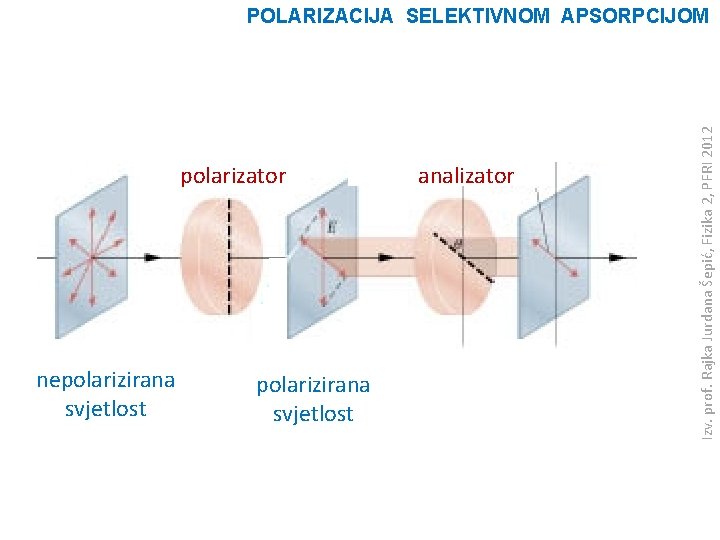

polarizator nepolarizirana svjetlost analizator Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 POLARIZACIJA SELEKTIVNOM APSORPCIJOM

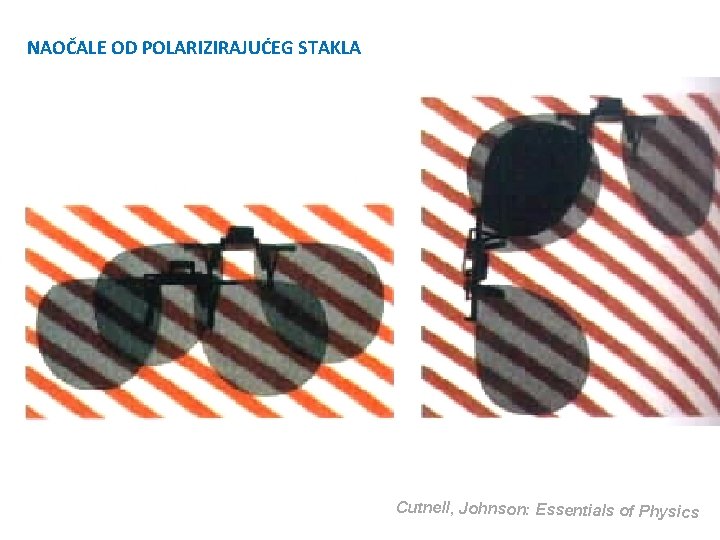

NAOČALE OD POLARIZIRAJUĆEG STAKLA Cutnell, Johnson: Essentials of Physics

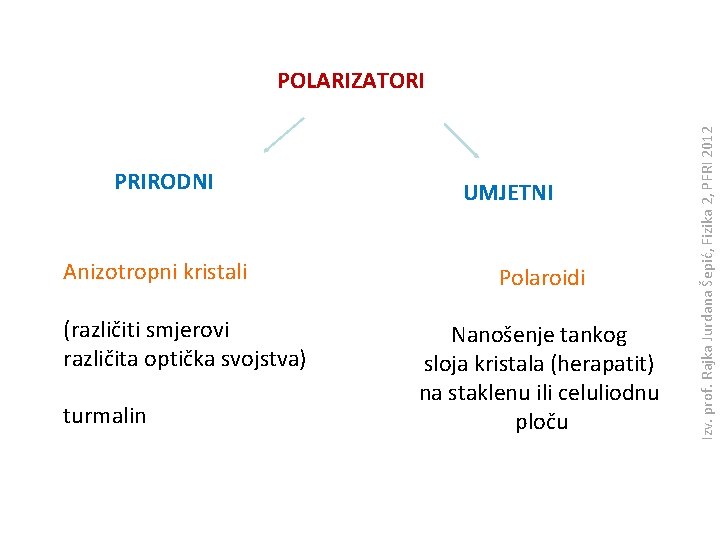

PRIRODNI Anizotropni kristali (različiti smjerovi različita optička svojstva) turmalin UMJETNI Polaroidi Nanošenje tankog sloja kristala (herapatit) na staklenu ili celuliodnu ploču Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 POLARIZATORI

S polaroidom Eliminirana refleksija pa se bolje vidi pod površinu Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 Bez polaroida

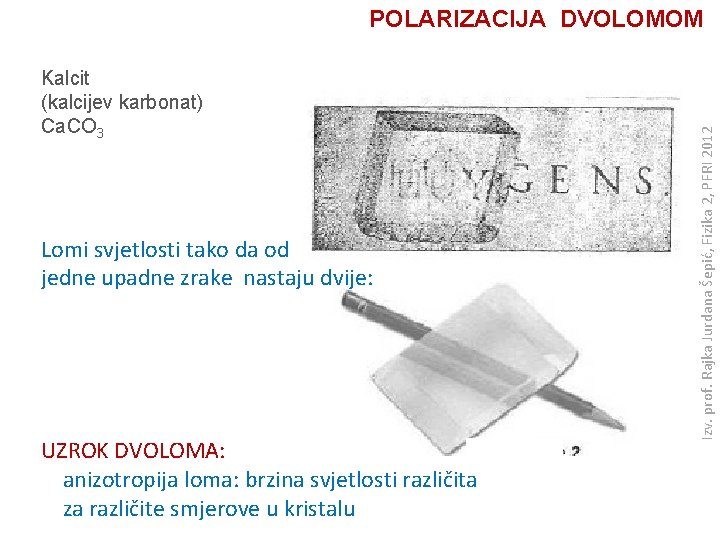

Kalcit (kalcijev karbonat) Ca. CO 3 Lomi svjetlosti tako da od jedne upadne zrake nastaju dvije: UZROK DVOLOMA: anizotropija loma: brzina svjetlosti različita za različite smjerove u kristalu Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 POLARIZACIJA DVOLOMOM

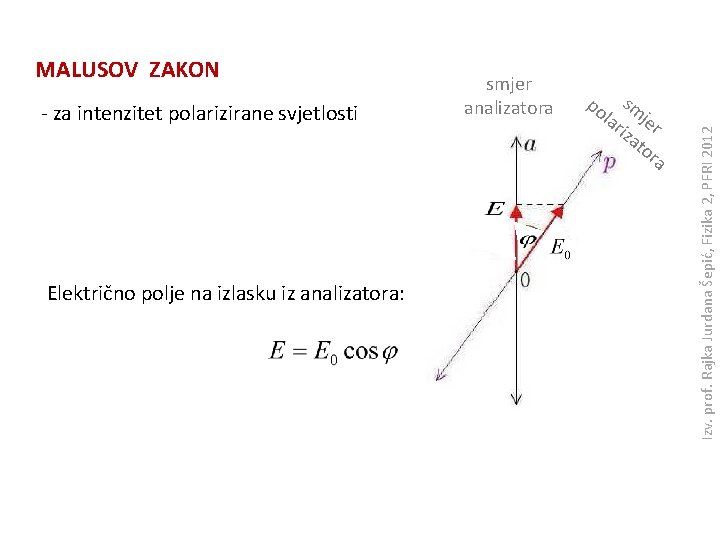

- za intenzitet polarizirane svjetlosti Električno polje na izlasku iz analizatora: smjer analizatora po sm lar je iza r to ra Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 MALUSOV ZAKON

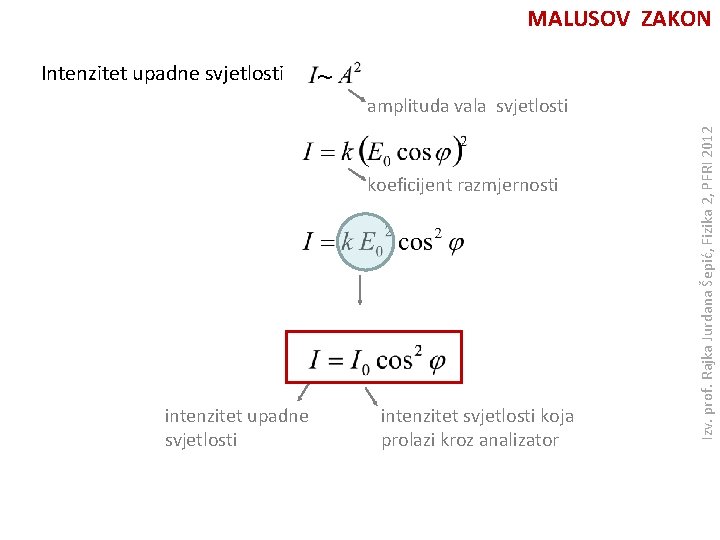

MALUSOV ZAKON Intenzitet upadne svjetlosti ~ koeficijent razmjernosti intenzitet upadne svjetlosti intenzitet svjetlosti koja prolazi kroz analizator Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 amplituda vala svjetlosti

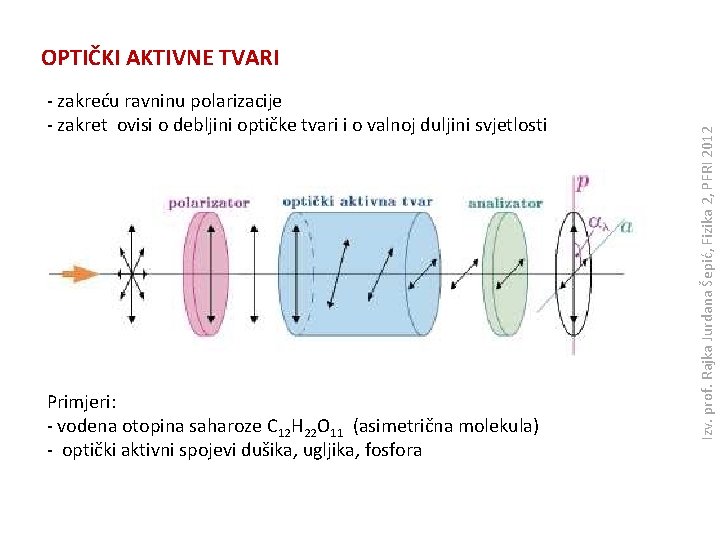

- zakreću ravninu polarizacije - zakret ovisi o debljini optičke tvari i o valnoj duljini svjetlosti Primjeri: - vodena otopina saharoze C 12 H 22 O 11 (asimetrična molekula) - optički aktivni spojevi dušika, ugljika, fosfora Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 OPTIČKI AKTIVNE TVARI

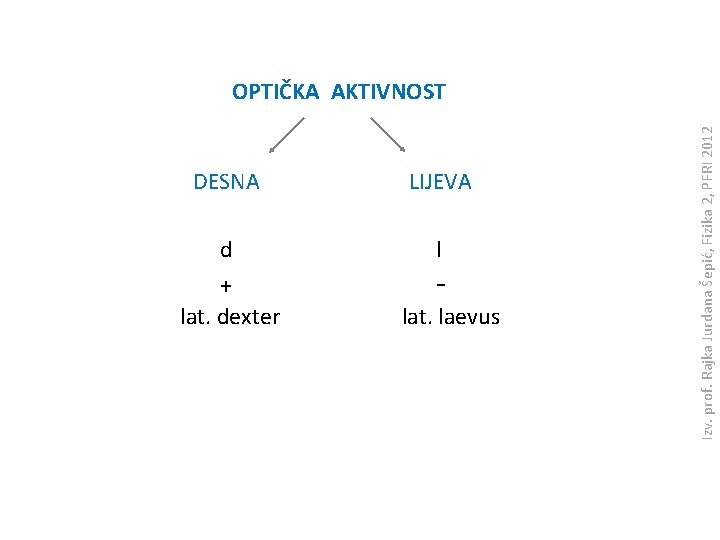

DESNA LIJEVA d l + lat. dexter - lat. laevus Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 OPTIČKA AKTIVNOST

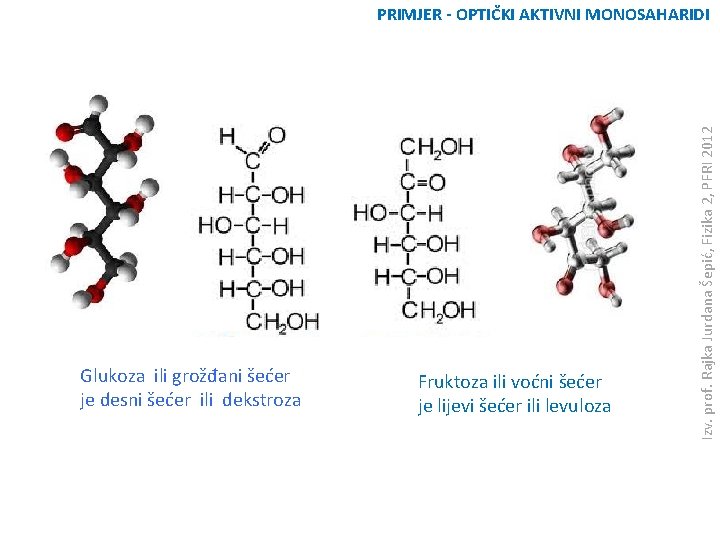

Glukoza ili grožđani šećer je desni šećer ili dekstroza Fruktoza ili voćni šećer je lijevi šećer ili levuloza Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012 PRIMJER - OPTIČKI AKTIVNI MONOSAHARIDI
