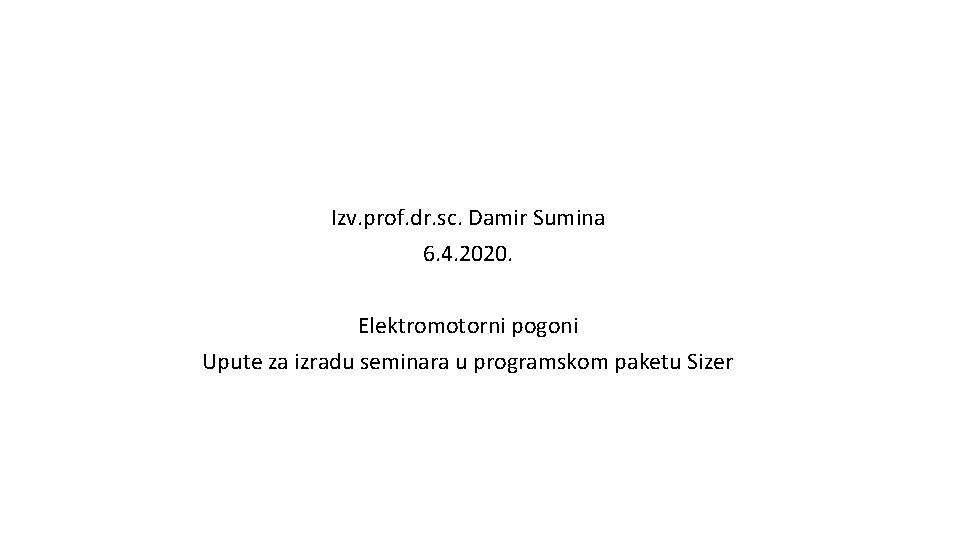

Izv. prof. dr. sc. Damir Sumina 6. 4. 2020. Elektromotorni pogoni Upute za izradu seminara u programskom paketu Sizer

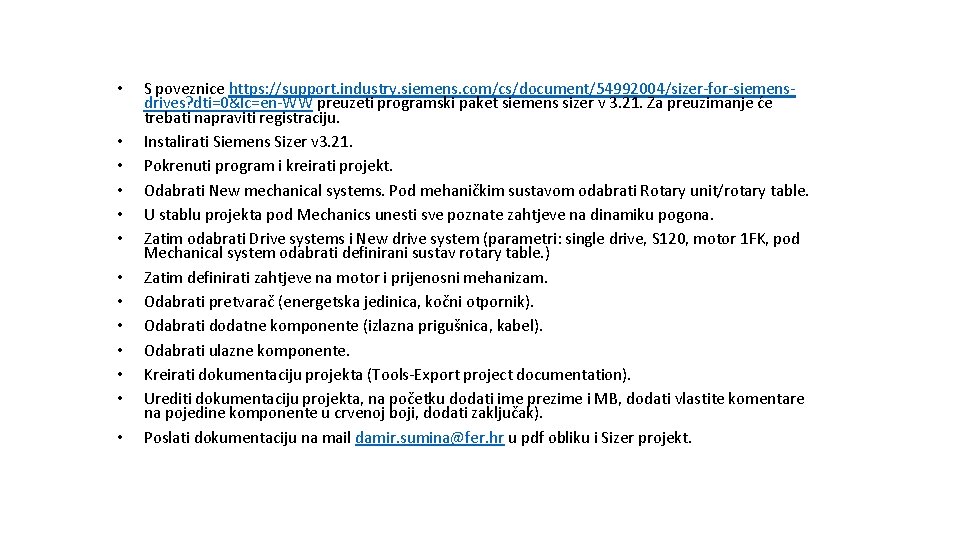

• • • • S poveznice https: //support. industry. siemens. com/cs/document/54992004/sizer-for-siemensdrives? dti=0&lc=en-WW preuzeti programski paket siemens sizer v 3. 21. Za preuzimanje će trebati napraviti registraciju. Instalirati Siemens Sizer v 3. 21. Pokrenuti program i kreirati projekt. Odabrati New mechanical systems. Pod mehaničkim sustavom odabrati Rotary unit/rotary table. U stablu projekta pod Mechanics unesti sve poznate zahtjeve na dinamiku pogona. Zatim odabrati Drive systems i New drive system (parametri: single drive, S 120, motor 1 FK, pod Mechanical system odabrati definirani sustav rotary table. ) Zatim definirati zahtjeve na motor i prijenosni mehanizam. Odabrati pretvarač (energetska jedinica, kočni otpornik). Odabrati dodatne komponente (izlazna prigušnica, kabel). Odabrati ulazne komponente. Kreirati dokumentaciju projekta (Tools-Export project documentation). Urediti dokumentaciju projekta, na početku dodati ime prezime i MB, dodati vlastite komentare na pojedine komponente u crvenoj boji, dodati zaključak). Poslati dokumentaciju na mail damir. sumina@fer. hr u pdf obliku i Sizer projekt.
