Izrada stilske noge od masiva Izrada stilske noge

Izrada stilske noge od masiva

Izrada stilske noge od masiva Drvodjeljski tehničar dizajner ◦ Tehnologija proizvodnje – 3 godina (1/35) ◦ Praktična nastava – 3 godina (4/140) Stolar ◦ Tehnologija zanimanja – 3 godina (2/64) ◦ Praktična nastava – 3 godina (125/800) Drvodjeljski tehničar restaurator ◦ ◦ ◦ Restauracija namještaja – 4 godina (3/96) Praktična nastava – 4 godina (4/128) Praktikum tehnologije i sastavljanje – 4 god (3/96) Predavač: Milan Šapina

Izrada stilske noge od masiva Ishodi učenja Ispričati povijest i svrhu izrade stilske noge u današnje doba Prepoznati načine izrade noge Imenovati tehnološke faze obrade Razlikovati kvalitetu namještaja – stilski > moderni Aktivnosti Pregledavanje narednih slajdova, čitanje, promatranje, uspoređivanje, dodatno promatranje prema uputama nastavnika Prostoručno skiciranje u bilježnicu svih načina oblaganja rubova ploča Zapisivanje natuknica i definicija u bilježnicu Komuniciranje s nastavnikom i rješavanje postavljenih zadataka Riješite zadatak za vrednovanje na kraju prezentacije

Povijest Premda njeno porijeklo vuče korijene još iz drevne Kine, Egipta, Grčke i Rima, stilska noga je postala neizbježan detalj Zapadnjačkog namještaja u zadnjih 200 godina. Na Zapadu je najpoznatija pod nazivom Queen Anne legs (Edwardian epoha, cabriole legs) sa svojim zakrivljenim podnožjem kao žlicom, koje može biti i dodatno ukrašeno rezbarijama raznih motiva (lavlja šapa, školjka, . . ). Svaka generacija je dodavala nešto svoje, tako da ne postoji neki standardni uzorak. Najuočljiviji detalj kod svih takvih nogu je središnji S zavoj, što daje nozi ljupkost i eleganciju životinjske noge (konj, lav, . . . ) Namještaj ako je i danas tako izrađen, dobiva na dodatnoj umjetničkoj, majstorskoj i novčanoj vrijednosti u odnosu na moderni

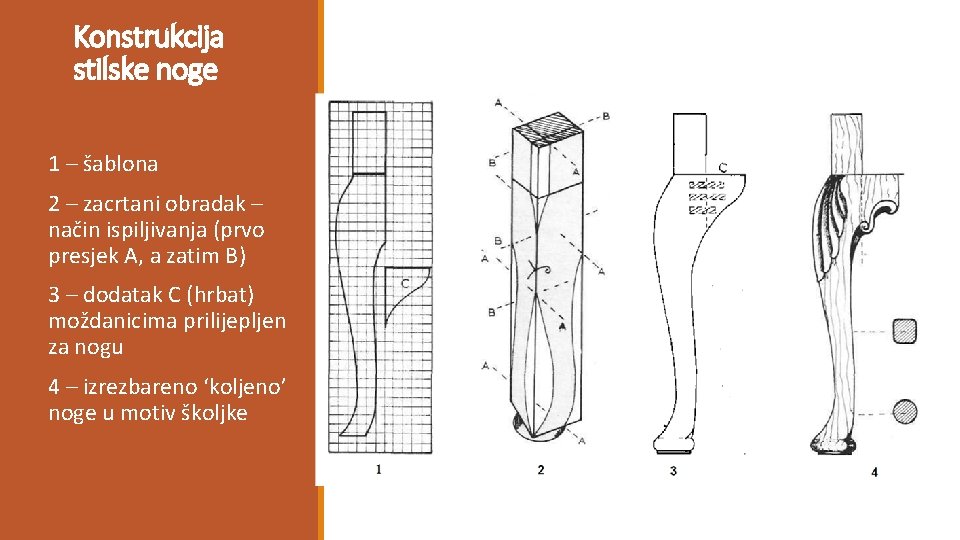

Konstrukcija stilske noge 1 – šablona 2 – zacrtani obradak – način ispiljivanja (prvo presjek A, a zatim B) 3 – dodatak C (hrbat) moždanicima prilijepljen za nogu 4 – izrezbareno ‘koljeno’ noge u motiv školjke

Sljepljivanje obratka – iz više tanjih obradaka slijepite nogu (s nadmjerom). Nakon toga, krenite s obradom na ravnalici i debljači na željenu mjeru, dovodeći obradak u pravokutnost

Zacrtavanje – izrada šablone noge u M 1: 1 – na tanjem mdf-u, šperploči ili lesonitu. Šablonu točno ispilite na tračnoj pili, a rubove dotjerajte i pobrusite.

Prijenos šablone na obradak

Stilska noga OBRADAK S PRENIJETIM MJERAMA VEĆINA STOLARA PRIJE ISPILJIVANJA, PRVO NA VRHU NOGE IZBUŠI OVALNE RUPE ZA ČEPOVE

Ispiljivanje na tračnoj pili – prva varijanta Većina stolara prije ispiljivanja, prvo na vrhu noge izbuši ovalne rupe Prvo pilite jednu površinu obratka tako da ostavite mostove između propiljaka Mostovi služe da obradak ostane u pravokutnosti radi daljnjeg piljenja

Ispiljivanje na tračnoj pili – obradak preokrenete na susjednu bočnu stranu i ispilite po zacrtanom

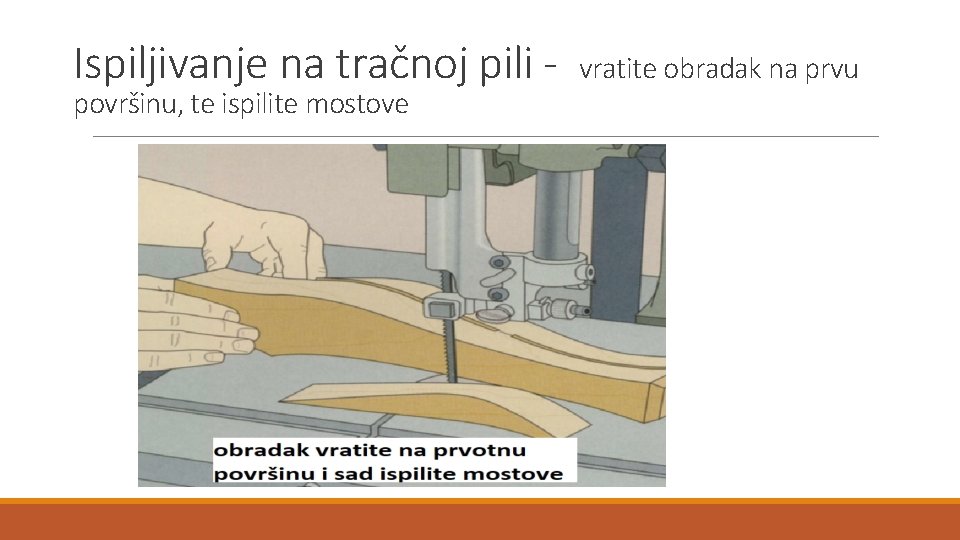

Ispiljivanje na tračnoj pili površinu, te ispilite mostove vratite obradak na prvu

Ispiljivanje na tračnoj pili – druga varijanta Druga varijanta kod piljenja je bez mostova – ispiljujete po zacrtanom do kraja Onda sve otpiljke vratite natrag na obradak i zalijepite samoljepljivom vrpcom u ponovni pravokutni oblik Sada ispiljujete drugu (susjednu bočnu) površinu obratka po zacrtanom

Vraćanje otpiljaka na obradak lijepljenjem samoljepljivom vrpcom

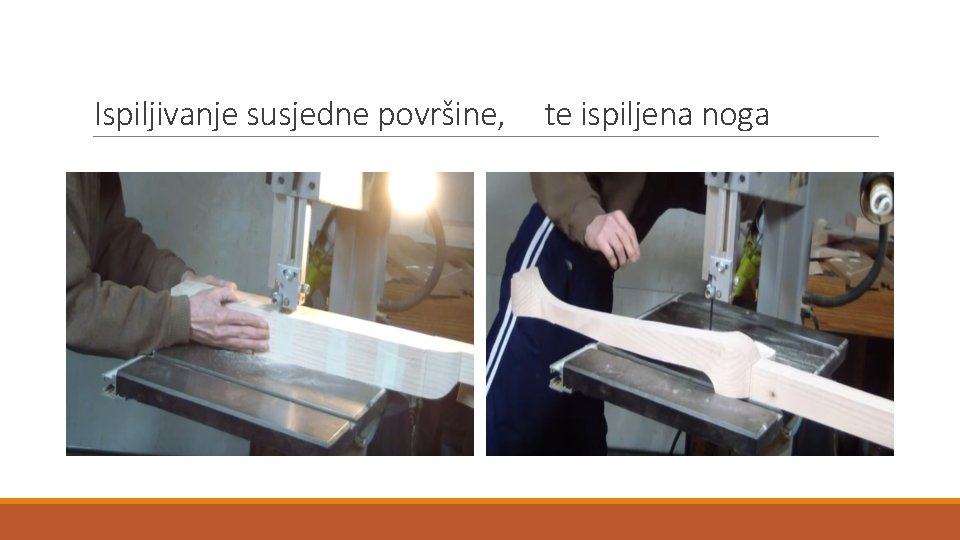

Ispiljivanje susjedne površine, te ispiljena noga

Slijedi obrada noge rašpom, postrugom i brusnim papirom do konačnog oblika (rezbarskim dlijetima ako želite rezbaren uzorak)

Slijedi obrada noge rašpom, postrugom i brusnim papirom do konačnog oblika (rezbarskim dlijetima ako želite rezbaren uzorak) OBRADA POSTRUGOM – OBLIKOVANJE I ZAGLAĐIVANJE BRUŠENJE NOGE

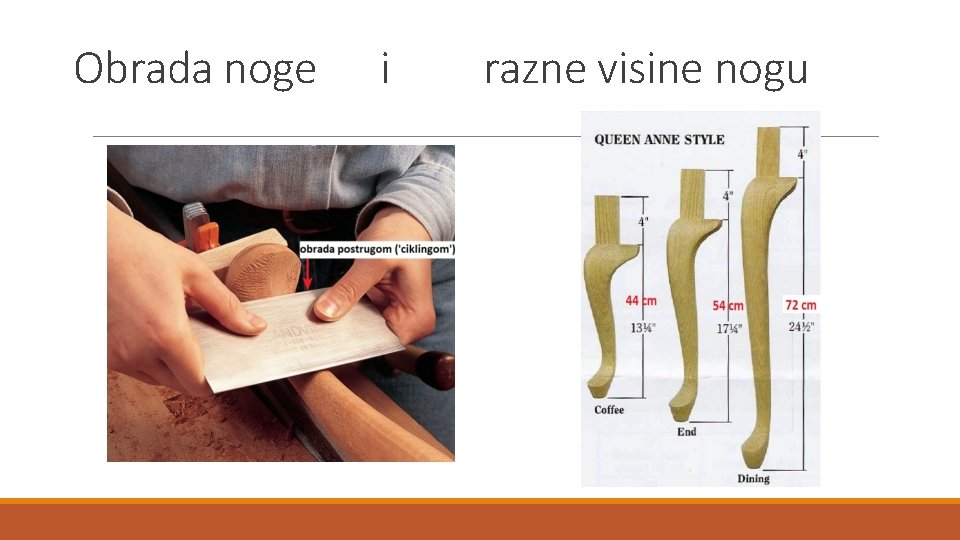

Obrada noge i razne visine nogu

Rezbarenje - razni ukrasi stilskih nogu

Zadatak za vrednovanje: Prostoručno skicirajte dvije stilske noge po izboru (ili po vašim zamislima), te crteže pošaljite na mail

Literatura: Milan Šapina – e-knjiga: ‘Osnove tehnologije drva’ Milan Šapina – e-knjiga: ‘Projekti od drva’ Internet Za one koji žele znati više: https: //www. youtube. com/watch? v=Zj. O 1 q 8 B 3 g. AI https: //www. youtube. com/watch? v=4 nk. IEzly. BNI
