IZRADA BATERIJE BATERIJA KAO IZVOR ISTOSMJERNE ELEKTRINE STRUJE
IZRADA BATERIJE BATERIJA KAO IZVOR ISTOSMJERNE ELEKTRIČNE STRUJE Izradili: Karlo Cvetko Ana Besednik 2. d
PRIBOR I MATERIJAL octena kiselina (jabučni ocat 5%) kuhinjska sol kovanice od 10 lp -18 komada upijajući papir aluminijska folija LED dioda - 1 komad vodiči – spojne žice - 2 komada brusni papir plastična posudica (kućište baterije) šalica, škare i lemilica unimer – mjerni instrument
RADNI POSTUPCI 1. 2. 3. 4. 5. 6. 7. 8. Brusnim papirom očistimo kovanice U šalici pomiješamo octenu kiselinu i kuhinjsku sol- jaki elektrolit Izrežemo papir i aluminijsku foliju na veličinu kovanice Papir umočimo u elektrolit i malo ocjedimo Slažemo redom: aluminijska folija-upijajući papir-kovanica; folija-papir-kovanica. . . . Lemilicom zalemimo vodič i kovanicu(+) Unimerom izmjerimo napon baterije LED diodu(+) spojimo na drugi kraj vodiča i spoj izoliramo samoljepljivom trakom

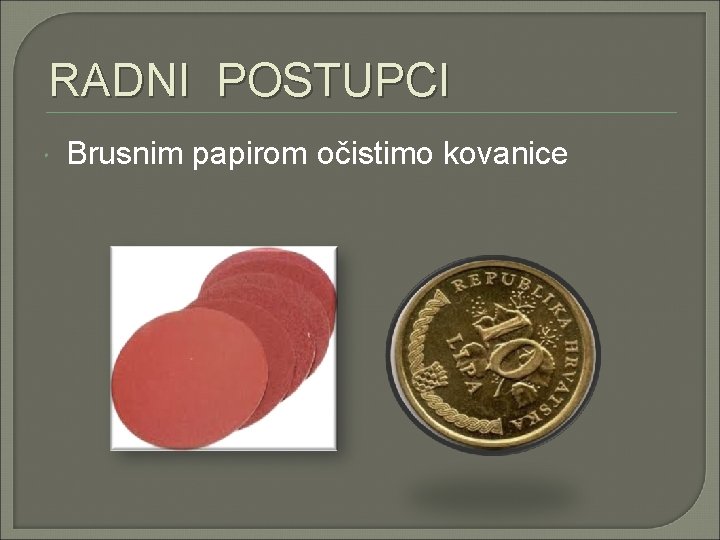

RADNI POSTUPCI Brusnim papirom očistimo kovanice
RADNI POSTUPCI U šalici pomiješamo octenu kiselinu i kuhinjsku sol- elektrolit
RADNI POSTUPCI Izrežemo papir i aluminijsku foliju na veličinu kovanice
RADNI POSTUPCI Papir umočimo u elektrolit (otopinu soli i octene kiseline)
RADNI POSTUPCI Slažemo redom: aluminijska folija-upijajući papirkovanica; folija-papir-kovanica. . . . Kovanice se ne smiju dodirivati !
RADNI POSTUPCI Lemilicom zalemimo vodič i kovanicu(+)
RADNI POSTUPCI Unimerom izmjerimo napon baterije
Nakon 15 minuta izmjerili smo napon baterije. Vrijednost napona je bila 8. 27 V.
S vremenom napon baterije je padao(8. 22 V) što zbog potrošnje na trošilu(LED dioda)što zbog isparavanja elektrolita.
RADNI POSTUPCI LED diodu(+) spojimo na drugi kraj vodiča i spoj izoliramo samoljepljivom trakom. Kad sve spojimo i zatvorimo strujni krug LED dioda svijetli.
RADNI POSTUPCI Na kraju gotovu bateriju stavljamo u plastičnu kutijicu. Na dnu kutije napavimo otvor za vodič. Sve spojimo u strujni krug, poteče istosmjern struja i LED dioda svijetli. Struja u strujnom krugu uvjek teče od + pola prema - polu baterije, a unutar samog izvora od - prema + polu.
BATERIJA KAO IZVOR ISTOSMJERNE STRUJE Princip rada: Negativni pol baterije je aluminijska folija. Pozitivni pol baterije je kovanica od 10 lipa. Elektrolit je otopina octene kiseline i soli Zatvaranjem strujnog kruga između negativnog i pozitivnog pola (iskorištavanja "baterije"), počinju reakcije: anodna reakcija na negativnom polu : oslobađaju se elektroni koji putuju kroz potrošač (LED dioda) te dolaze do pozitivnog pola(kovanice), gdje sudjeluju u kemijskoj reakciji – elektrolizi.
BATERIJA KAO IZVOR ISTOSMJERNE STRUJE Galvanski elementi (ili galvanski članci) dobili su ime po Luigiju Galvaniju, a omogućuju pretvaranje kemijske energije u električnu. Općenito se sastoje od dva električki vodljiva dijela napravljena od različitih materijala (obično od kovina), između kojih se nalazi elektrolit.
BATERIJA KAO IZVOR ISTOSMJERNE STRUJE Ø Elektroliza (elektro- + liz), je elektrokemijska reakcija razlaganja (razgradnje) elektrolita djelovanjem istosmjerne električne struje.
BATERIJA KAO IZVOR ISTOSMJERNE STRUJE Zbog prolaska struje kroz elektrolit, negativno nabijeni ioni (anioni) otopine ili taline, putovat će prema pozitivnoj elektrodi (anodi), a pozitivno nabijeni ioni (kationi) prema negativnoj elektrodi (katodi), tj. od plusa (+) prema minusu (-). Katione privlači katoda (negativna elektroda), a anione anoda (pozitivna ).
BATERIJA KAO IZVOR ISTOSMJERNE STRUJE Pritom anioni predaju anodi višak elektrona (oksidacija), a istodobno na katodi kationi primaju jednaku količinu elektrona (redukcija)-jer se na elektrodam počinje vršiti elektrodne reakcije. Tako se posredovanjem iona elektricitet prenosi s jedne elektrode na drugu, pa kroz otopinu teče električna struja.
