IZOLIRANI ODSJEK
Kontrola stanja kolosijeka: • neprekinuta i automatska kontrola stanja kolosijeka u međukolodvorskom razmaku, samom kolodvoru ili na skretnicama, • omogućuje ovisnost kretanja vlaka sa signalnim znacima glavnih signala • isključuje se mogućnost prijema vlaka na zauzeti kolosijek, • omogućuje kontrolu stanja pruge na pokazivaču postavnice, • omogućuje automatsko signaliziranje približavanja vlaka cestovnim prijelazima,
Principi kontrole kolosijeka: • izoliranim odsjecima, • neizoliranim odsjecima i • brojačima osovina Tračnička izolacija: • neprekidna kontrola zauzetosti tračničkog odsjeka i • neprekidna kontrola stanja ispravnosti željezničke tračnice
Tračnički strujni krugovi: • električna shema uključivanja prijemnika i predajnika, • način korištenja tračnica za povratni vod vuče, • vrsta struje koja se koristi za napajanje, • način spajanja napajanja i • namjena Istosmjerni strujni krugovi: • paralelni, • serijski
Paralelni kolosiječni strujni krugovi:
Nadomjesna shema paralelnog kolosiječnog strujnog kruga:
Nadomjesna shema serijskog kolosiječnog strujnog kruga:
Izmjenični strujni krugovi: • povratna struja vuče kroz dvije trčnice i • povratna struja kroz jednu tračnicu
Strujni krugovi bez izoliranih umetaka:

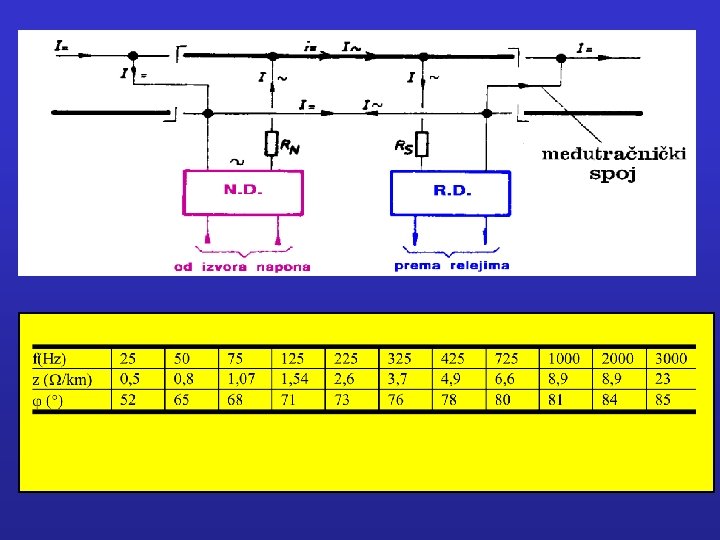

Audio frekvencijski izolirani odsjek bez izoliranih umetaka:
Audio frekvencijski izolirani odsjek bez izoliranih umetaka:
Strujni krugovi bez izoliranih umetaka:
