IZOLACIJE ZGRADA 1. razred
Izolirati –štititi izvana Odvojiti, izdvojiti Odijeliti od utjecaja sredine Obložiti izolatorom građevinu zbog sprječavanja gubitka energije, prigušivanja zvuka i za suzbijanje djelovanja vlage i podzemnih voda, oborina i drugih vanjskih utjecaja.
Što je izolacija zgrada? - Zaštita životnog prostora čovjeka od nepovoljnih vanjskih utjecaja. Izolacijom sprječavamo: Prodor vanjske temperature u unutrašnjost zgrade Prodor vlage iz tla ili od oborina Kondenzaciju raspršene, unutarnje vlage Prodor buke izvana u stambeni prostor ili između prostorija
Vrste izolacije 1. 2. 2. 3. Toplinska izolacija Hidroizolacija Difuzna izolacija Zvučna izolacija
1. Toplinska izolacija – štiti objekt od temperaturnih razlika - smanjuje toplinske gubitke zimi - pregrijavanje prostora ljeti - te štiti nosivu konstrukciju od vanjskih uvjeta i jakih temperaturnih naprezanja.
Uloga toplinske izolacije Sačuvati toplinu i održati predviđenu temperaturu u prostorijama Smanjiti potrošnju energije Spriječiti pojavu plijesni i gljivica Osigurati potrebne uvjete za boravak Zidanje s pravilnom primjenom toplinske izolacije poskupljuje 2% a može se postići ušteda energije oko 44%
Dijelovi zgrade na koje postavljamo toplinsku izolaciju: Vanjski zidovi i nosivi stupovi Podovi iznad negrijanih prostora Stropovi ispod negrijanih prostora Vanjski dijelovi međukatne konstrukcije Konzole (balkoni) Krovovi
Mineralna vuna i balirana slama dobri zvučni i toplinski izolatori
2. Hidroizolacija Hidro izolacijom štitimo konstrukciju i unutarnje prostore od prodora vode, odnosno, vlage. Odabir odgovarajućeg hidro-izolacijskog materijala i pravilna ugradnja su veoma važni. Kasnija sanacija je vrlo složena, odvija se uz visoke troškove, a često je uspješna tek nakon većeg broja pokušaja.

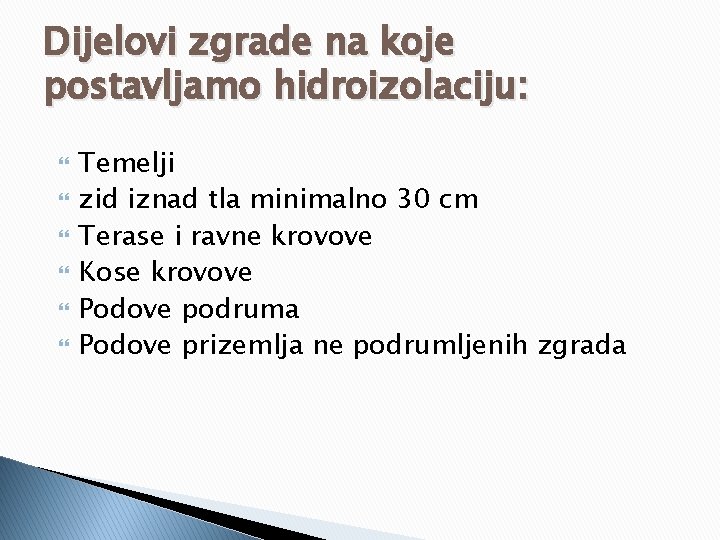

Dijelovi zgrade na koje postavljamo hidroizolaciju: Temelji zid iznad tla minimalno 30 cm Terase i ravne krovove Kose krovove Podove podruma Podove prizemlja ne podrumljenih zgrada
Hidroizolacija:

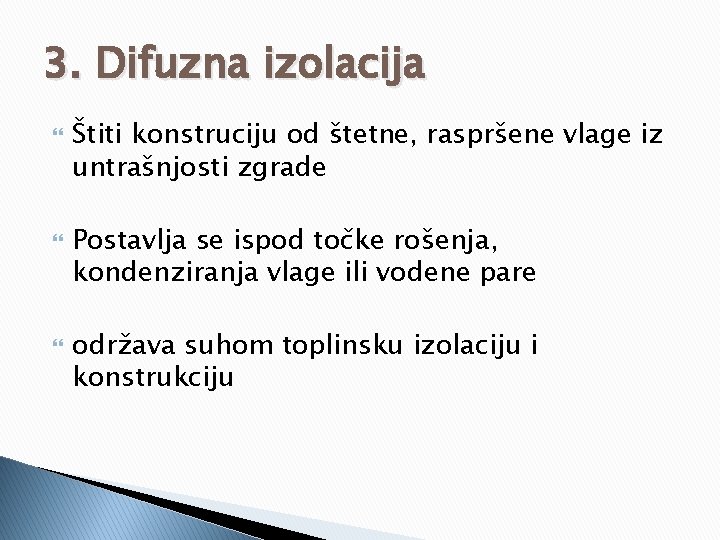

3. Difuzna izolacija Štiti konstruciju od štetne, raspršene vlage iz untrašnjosti zgrade Postavlja se ispod točke rošenja, kondenziranja vlage ili vodene pare održava suhom toplinsku izolaciju i konstrukciju
Ventilirana krovišta Uzlaznu paru upija folija difuzne izolacije i provodi ju na površinu gdje ju protok zraka između pokrova i folije ventilira (suši).
Difuzna izolacija

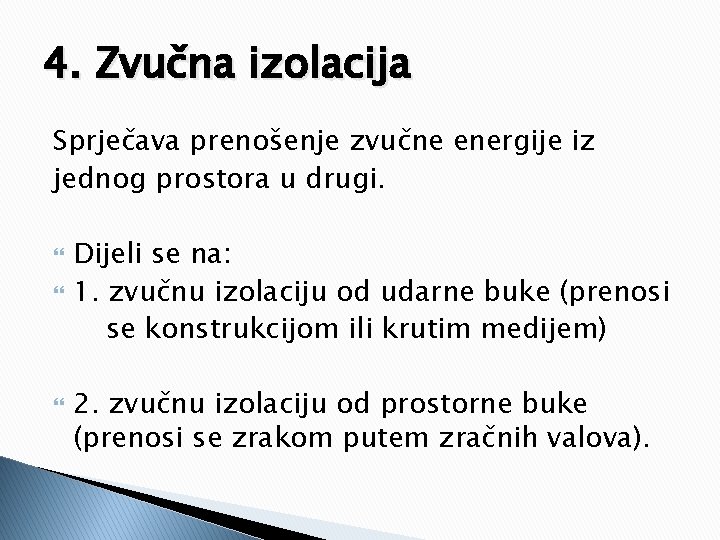

4. Zvučna izolacija Sprječava prenošenje zvučne energije iz jednog prostora u drugi. Dijeli se na: 1. zvučnu izolaciju od udarne buke (prenosi se konstrukcijom ili krutim medijem) 2. zvučnu izolaciju od prostorne buke (prenosi se zrakom putem zračnih valova).
Širenje zvuka

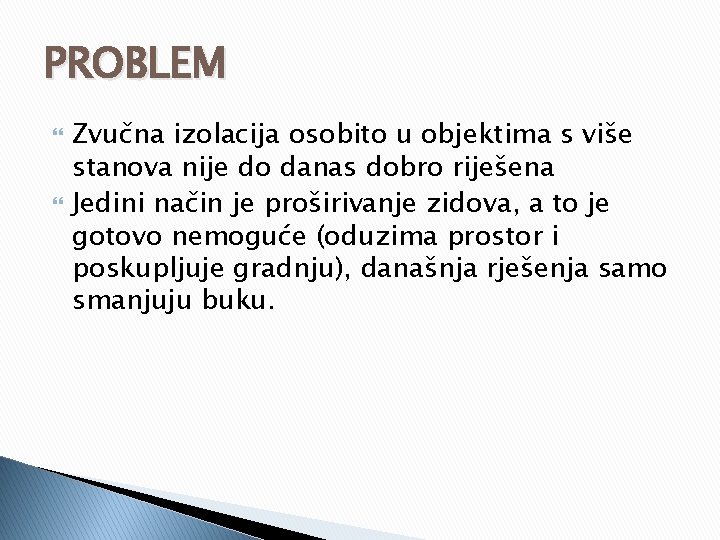

PROBLEM Zvučna izolacija osobito u objektima s više stanova nije do danas dobro riješena Jedini način je proširivanje zidova, a to je gotovo nemoguće (oduzima prostor i poskupljuje gradnju), današnja rješenja samo smanjuju buku.
Toplinska izolacija masivne krovne konstrukcije � Krov bi trebalo izolirati s minimalno 20 cm debljine toplinske izolacije Izolacija kosog krova Izolacija ravnog krova

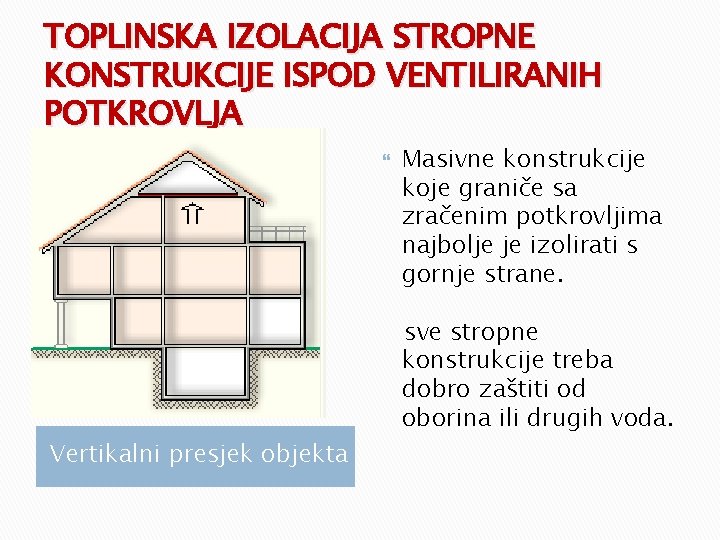

TOPLINSKA IZOLACIJA STROPNE KONSTRUKCIJE ISPOD VENTILIRANIH POTKROVLJA Vertikalni presjek objekta Masivne konstrukcije koje graniče sa zračenim potkrovljima najbolje je izolirati s gornje strane. sve stropne konstrukcije treba dobro zaštiti od oborina ili drugih voda.
TOPLINSKA IZOLACIJA STROPNE KONSTRUKCIJE IZNAD NEGRIJANIH PROSTORA � Toplinska izolacija sastavljena od dva sloja, donjeg koji je tvrđi i gornjeg koji je mekši. Njima se sprječava prijenos zvuka po konstrukciji.
Toplinska izolacija vanjskih zidova Toplinska i zvučna izolacija, postavlja se na vanjskom dijelu zida.
Zanimljivo Ugradnjom ~20 cm toplinske izolacije s ukupnim koeficijentom prolaska topline U=0, 20 -0, 25 W/(m 2 K) može se godišnje uštedjeti 18 litara lož ulja (90 kn/m 2) ili 19 m 3 plina (39 kn/m 2) po m 2 kuće.
HIDROIZOLACIJE ZIDOVA I PODOVA PODRUMA I PRIZEMLJA hidroizolacijski i termoizolacijski sloj za zaštitu konstrukcije i obodnih zidova. Kod ovih konstrukcija postoji i sloj kojim se sprječava prijenos udarnog zvuka po konstrukciji.
Toplinske i hidro izolacije na objektu
Termografski snimak toplinskog zračenja prozora i zidova dviju građevina: pasivne kuće (desno) i obične kuće (lijevo)
Građevinari budućnosti grade niskoenergetske i pasivne kuće koje troše 18 puta manje energije nego stare, klasično izgrađene kuće.

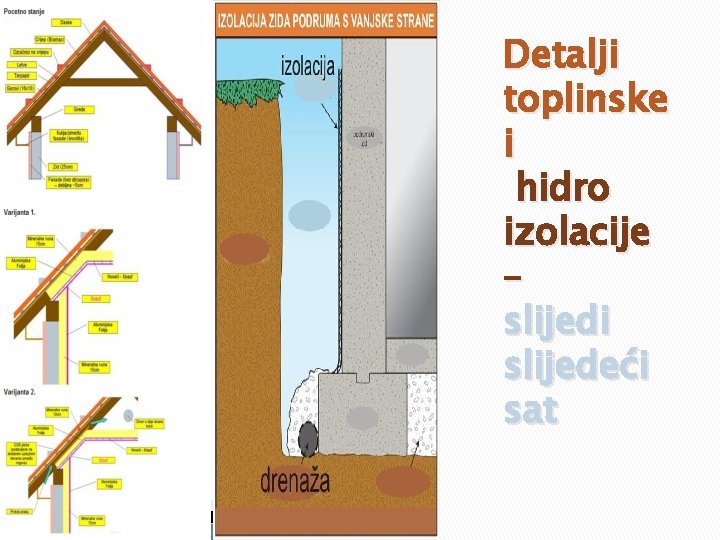

Detalji toplinske i hidro izolacije – slijedi slijedeći sat
HVALA NA POZORNOSTI!
