IZLAZNI UREĐAJI

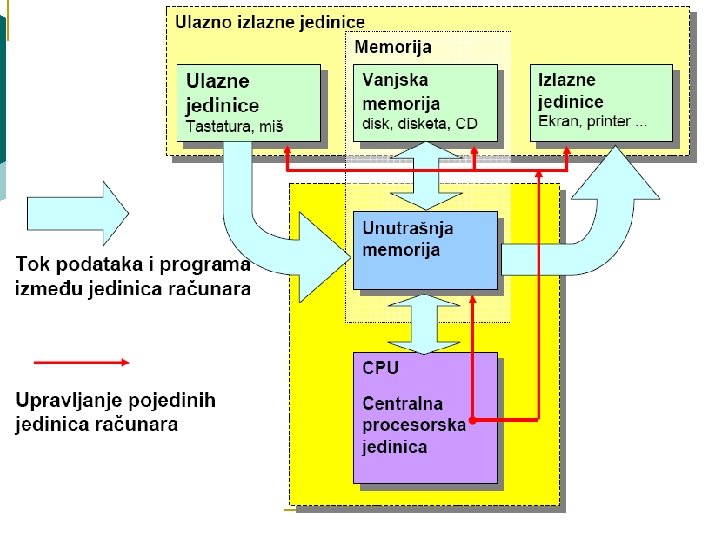

¡ ¡ Izlazni uređaji su uređaji koji podatke iz računara pretvaraju u oblik prihvatljiv okolini. Ta okolina mogu biti ljudi, pa su to onda prikazi u vizualnom ili zvučnom obliku, ili mašine kada su prikazi u obliku električnih veličina (napon, struja). U oba slučaja zadatak je izlaznih uređaja brzo, jeftino i djelotvorno pretvaranje digitalnih električkih signala iz računara u oblik prihvatljiv okolini. Svaki je računar opremljen bar jednim izlaznim uređajem, a često puta i s više njih. Postoji veliki broj izlaznih uređaja koje se međusobno razlikuju po namjeni, tehnologiji izrade, cijeni, itd.

IZLAZNI UREĐAJI ¡ ¡ ¡ MONITOR PROJEKTOR ŠTAMPAČ

MONITORI ¡ ¡ Izlazni uređaj za prikaz teksta i/ili slike Vrši vizualizaciju signala (podataka) dobijenih od video kartice Osnovne karakteristike: l l l Tip monitora Rezolucija Veličina dijagonale

Prema načinu generisanja slike mogu biti: ¡ ¡ ¡ CRT (Cathode Ray Tube) - monitori sa katodnom cijevi LCD (Liquid Cristal Display) & TFT (Thin Film Transistor) – monitori sa tečnim kristalom Plazma monitori

CRT - Cathode Ray Tube ¡ ¡ ¡ Jedan ili tri elektronska topa koji emituju elektronski snop Unutrašnja strana ekrana sa fosfornim premazom Po udaru snopa, fosforna zrnca kratkotrajno emituju svjetlost određene boje

Prikaz slike može biti: • Monohromatski • Višebojni

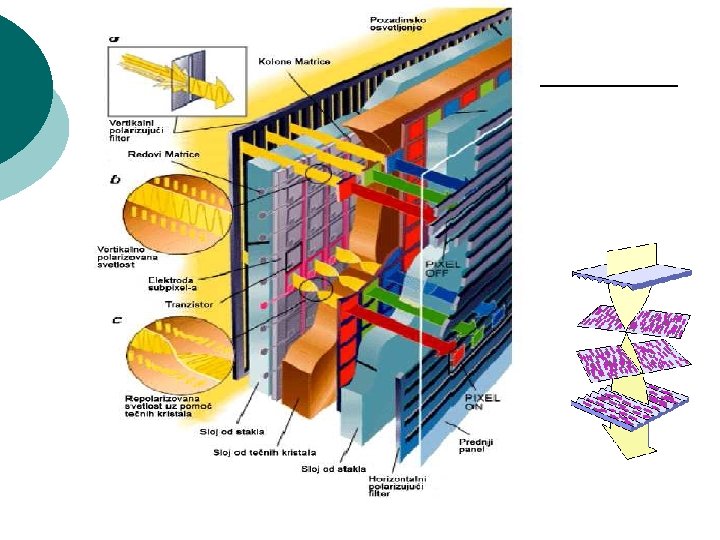

LCD & TFT ¡ ¡ Savremena tehnologija tankih monitora Razvijena za prenosne računare LCD tehnologija prisutna na većini prenosnih uređaja sa ekranom Princip rada – refleksija i propuštanje svejtlosti kroz kristalne površine

¡ ¡ ¡ Između staklenih površina nalazi se tečni kristal čija se optička svojstva mijenjaju električnim impulsima Električne impulse obezbjeđuju tranzistori raspoređeni u obliku matrice Veći broj tranzistora povećava kvalitet slike

Osnovna tipovi monitora: ¡ ¡ ¡ LCD sa pasivnom ili dual scan matricom LCD sa aktivnom matricom TFT sa aktivnom tankoslojnom matricom

Plazma monitor ¡ ¡ ¡ Tehnologija korišćenja svojstva plazme da emituje svjetlosnu pod dejstvom električne energije Mala debljina Problemi: cijena, potrošnja energije

¡ ¡ ¡ Između dva stakla – elektrode Izmenu elektroda – ćelije sa xenonom i neonom (plemeniti gas) Unutrašnji zid ćelije prema katodi sa fosfornim premazom (tri boje) Pod dejstvom napona u gasu se stvaraju ultraljubičasti fotoni Pri udaru fotona u fosfor emituje se svijetlost

43 -inčni zakrivljeni monitor ¡ Prava zamjena za postojeće ravne monitore dolazi iz firme NEC Display Solutions. (43 -inčni zakrivljeni monitor CRV 43). ¡ Ovaj ekran sada se može kupiti po cijeni od oko 1000 dolara.

¡ Površina ekrana je neprekidna i koristi „novu i jedinstvenu adaptaciju“ tehnologije digitalne obrade svijetla (Digital Light Processing, DLP) koja sliku na ekranu stvara pomoću četiri svjetlosna izvora.

Ekran sa uglom gledanosti od 360° ¡ ¡ Sony je predstavio prototip 3 D ekrana koji ima ugao gledanosti od 360° i ne zahteva upotrebu specijalnih naočara. Ekran je cilindričnog oblika tako da se može posmatrati sa svih strana. Prečnik kružne osnove iznosi svega 13 cm, dok je visina celog uređaja, uključujući i postolje, 27 cm.

Savitljivi ekrani ¡ ¡ Tajvanski istraživački institut za industrijsku tehnologiju (Industrial Technology Research Institute, ITRI) izradio je nekoliko savitljivih ekrana izrađenih različitim tehnologijama, kako bi promovisao e-čitače i e-papir. ekran s dijagonalom od 10, 4 cm (4, 1 inč) izrađen najnovijom tehnologijom organskih svjetlećih dioda (OLED).

Kvalitet se izražava veličinom ekrana (14”, 15”, 17’’, 19”, …) i rezolucijom (npr. 1024*768 piksela)

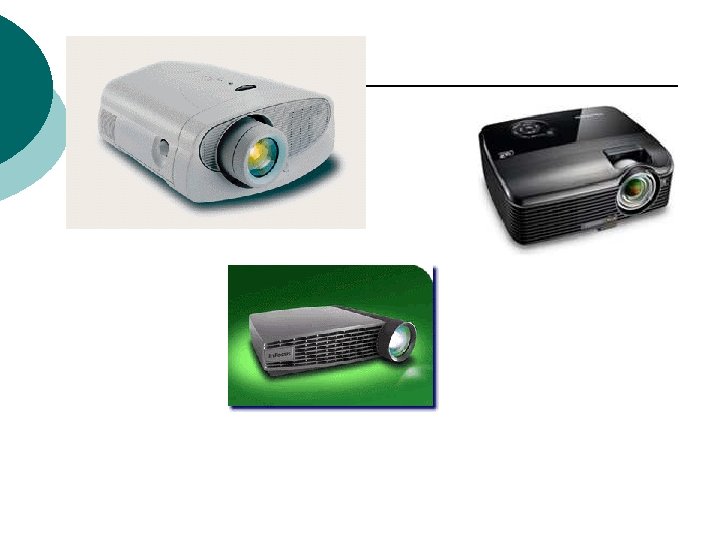

Projektor (Video Beam) ¡ Uređaj za projektovanje ekranske slike Slika se pomoću sistema sočiva i ogledala ‘uvećava’ i projektuje na odgovarajuću podlogu ¡ Karakteristike: ¡ l l l Veličina slike i njena rezolucija Vjernost prikaza boja Jačina svjetlosnog izvora

Projektori ¡ Su građeni na dva osnovna načina: l l ¡ LCD projektori DLP (Digital Light Processing) projektori (bolji) Veoma korisni za multimedijalne prezentacije, edukaciju, kućno kino, za većinu korisnika su nedostupni zbog cijene (> 1000 KM).

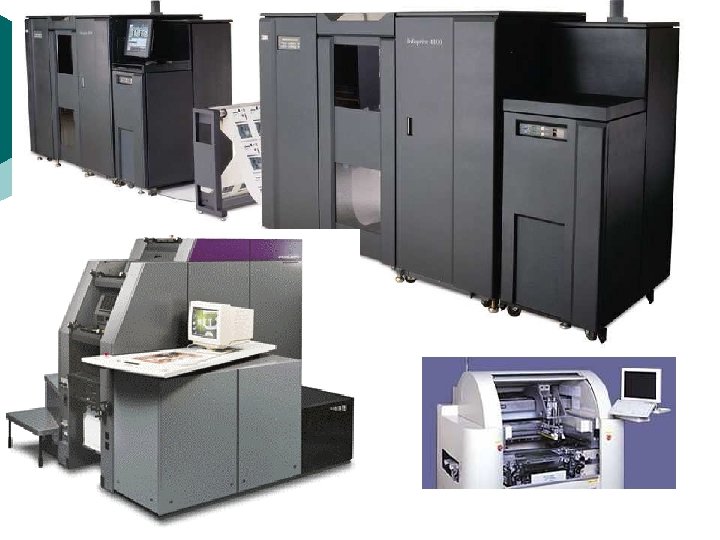

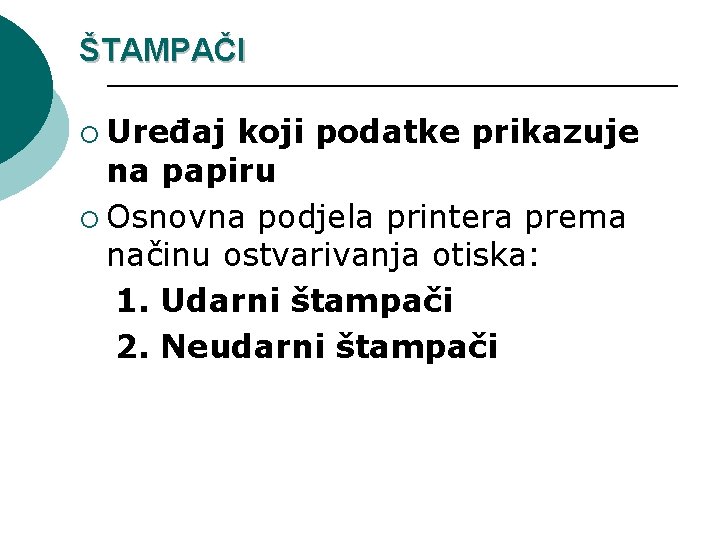

ŠTAMPAČI ¡ Uređaj koji podatke prikazuje na papiru ¡ Osnovna podjela printera prema načinu ostvarivanja otiska: 1. Udarni štampači 2. Neudarni štampači

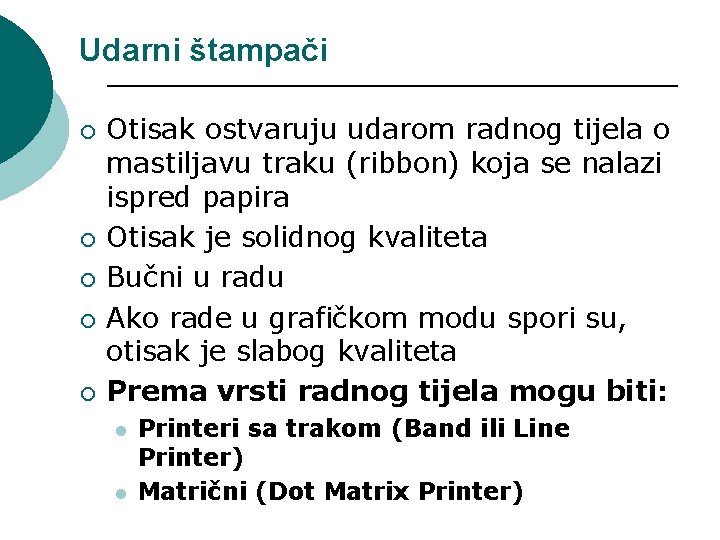

Udarni štampači ¡ ¡ ¡ Otisak ostvaruju udarom radnog tijela o mastiljavu traku (ribbon) koja se nalazi ispred papira Otisak je solidnog kvaliteta Bučni u radu Ako rade u grafičkom modu spori su, otisak je slabog kvaliteta Prema vrsti radnog tijela mogu biti: l l Printeri sa trakom (Band ili Line Printer) Matrični (Dot Matrix Printer)

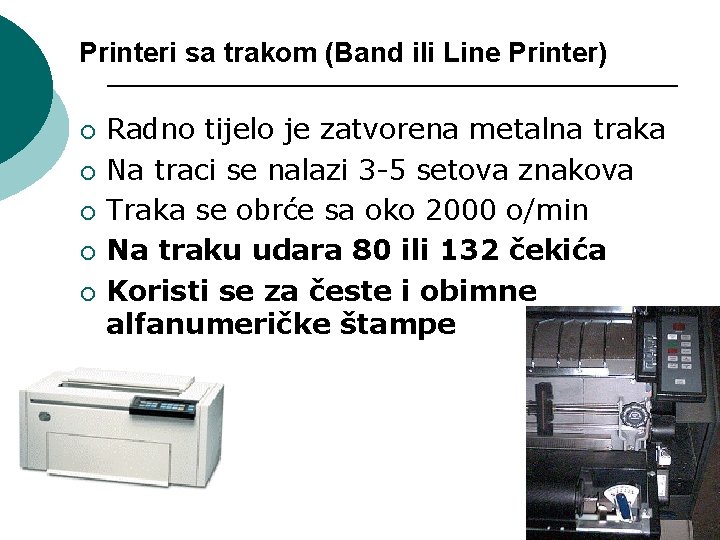

Printeri sa trakom (Band ili Line Printer) ¡ ¡ ¡ Radno tijelo je zatvorena metalna traka Na traci se nalazi 3 -5 setova znakova Traka se obrće sa oko 2000 o/min Na traku udara 80 ili 132 čekića Koristi se za česte i obimne alfanumeričke štampe

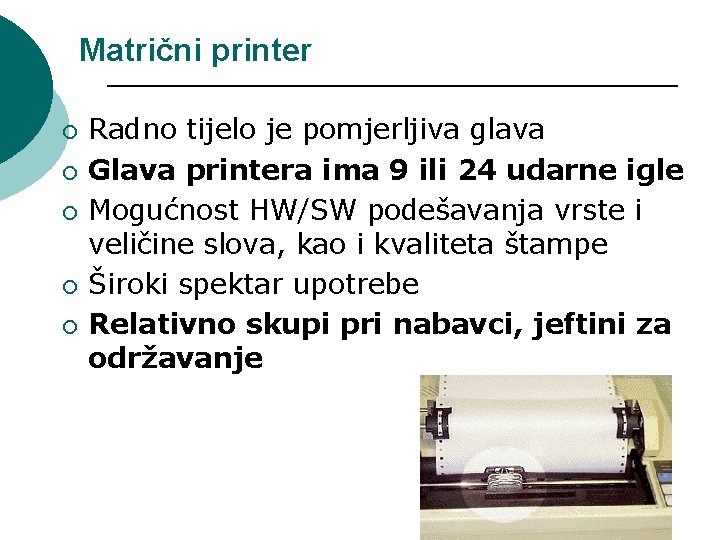

Matrični printer ¡ ¡ ¡ Radno tijelo je pomjerljiva glava Glava printera ima 9 ili 24 udarne igle Mogućnost HW/SW podešavanja vrste i veličine slova, kao i kvaliteta štampe Široki spektar upotrebe Relativno skupi pri nabavci, jeftini za održavanje

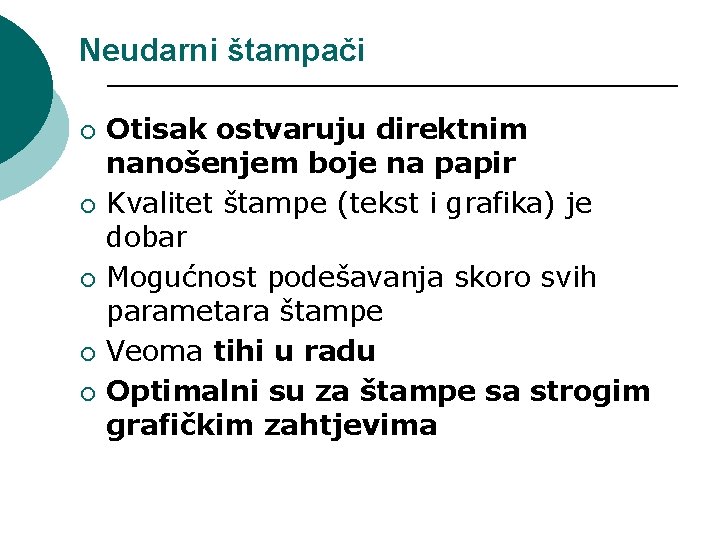

Neudarni štampači ¡ ¡ ¡ Otisak ostvaruju direktnim nanošenjem boje na papir Kvalitet štampe (tekst i grafika) je dobar Mogućnost podešavanja skoro svih parametara štampe Veoma tihi u radu Optimalni su za štampe sa strogim grafičkim zahtjevima

¡ Prema načinu ostvarivanja otiska mogu biti: l Laserski l Diodni l Sa mlaznicama (Ink Jet)

Laserski printer ¡ ¡ Osnovni princip rada – statički elektricitet Osnovni deo – elektrostatički osetljiv valjak Poseban uređaj (Corona Wire) vrši pozitivno naelektrisavanje izvodnice valjka Laserski zrak promjeni predznak naelektrisanja na mjestima gde treba da budu slova (slabo negativno naelektrisanje)

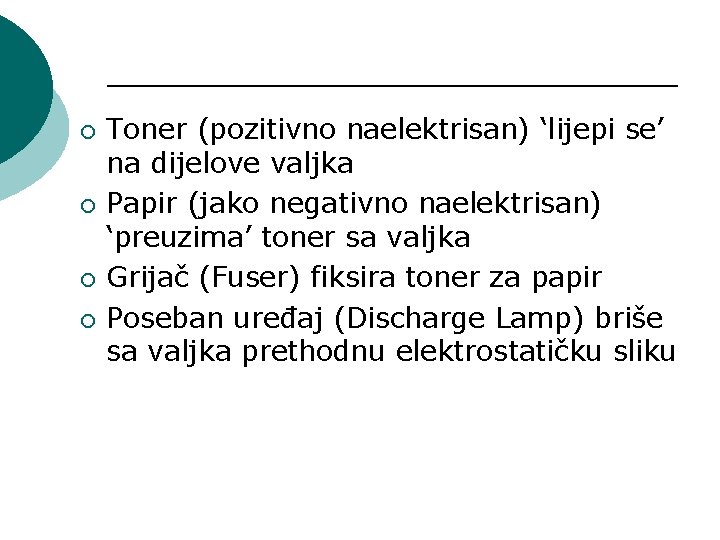

¡ ¡ Toner (pozitivno naelektrisan) ‘lijepi se’ na dijelove valjka Papir (jako negativno naelektrisan) ‘preuzima’ toner sa valjka Grijač (Fuser) fiksira toner za papir Poseban uređaj (Discharge Lamp) briše sa valjka prethodnu elektrostatičku sliku

Dijelovi laserskog uređaja: ¡ ¡ ¡ Laser – na bazi signala iz procesora emituje pulsirajuće zrake Pokretno ogledalo – usmerava zrake duž izvodnice u zahvatu Sočiva – fokusiraju zrak

Toner: ¡ ¡ Pigment + plastična zrnca Elektrostatički osjetljiv Grijanjem se plastična zrnca tope na papiru i trajno vezuju boju Mala osjetljivost na kvalitet papira Kolor štampa: ¡ Osnovne boje – plava (cyan), crvena (magenta), žuta i crna

Prednosti laserskog printera: ¡ ¡ Brzina rada Preciznost otiska Ekonomičnost Mala osetljivost na kvalitet papira

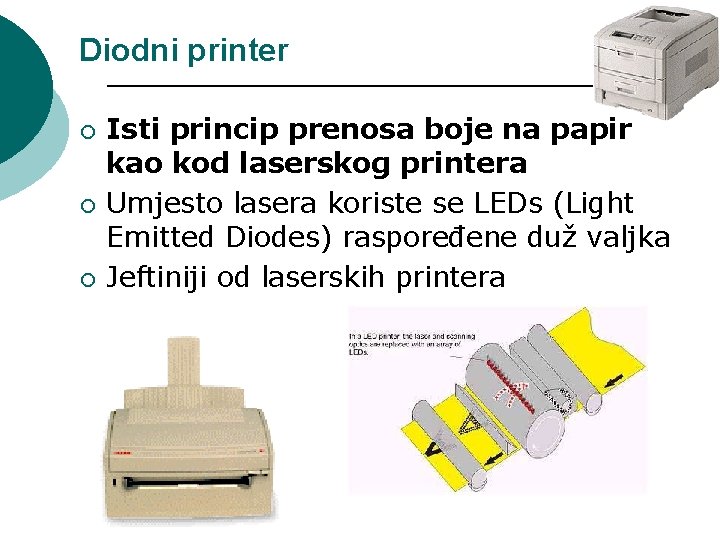

Diodni printer ¡ ¡ ¡ Isti princip prenosa boje na papir kao kod laserskog printera Umjesto lasera koriste se LEDs (Light Emitted Diodes) raspoređene duž valjka Jeftiniji od laserskih printera

Ink Jet printer ¡ ¡ Nanošenje mastila na papir kroz mlaznice Otisak boje je tačkast (50 -60 Lm) Velika preciznost (do 1440 dpi) Mogućnost kolor štampe

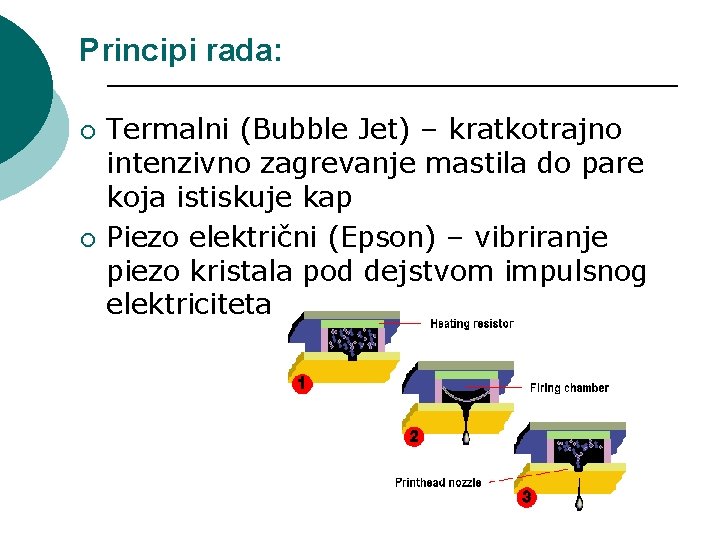

Principi rada: ¡ ¡ Termalni (Bubble Jet) – kratkotrajno intenzivno zagrevanje mastila do pare koja istiskuje kap Piezo električni (Epson) – vibriranje piezo kristala pod dejstvom impulsnog elektriciteta

Ink Jet printer ¡ ¡ Jeftin pri nabavci, skup pri eksploataciji Softversko podešavanje kvaliteta štampe Brzina štampe značajno zavisi od vrste štampe Osjetljiv na kvalitet papira (apsorpcija boje)

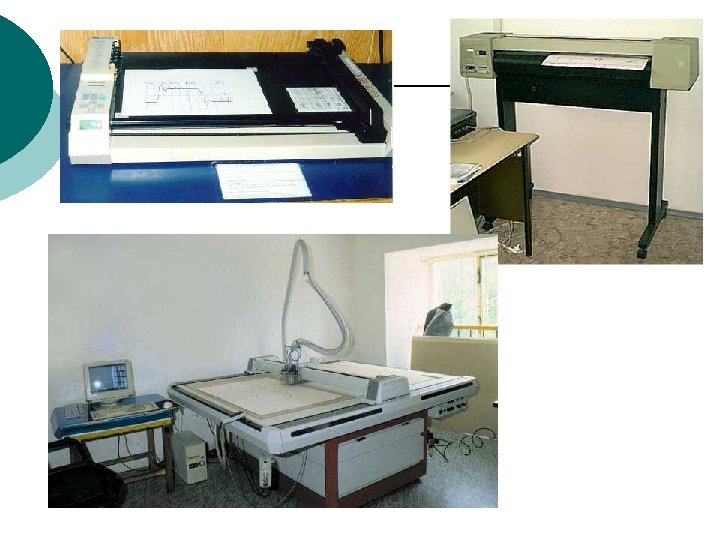

Ploter ¡ ¡ Uređaj za izradu tehničkih crteža (dokumentacije) prema standardima tehničkog crtanja Obično ima dovoljnu buffer memoriju da prihvati kompletan crtež Pokretna glava ima mogućnost kretanja u dvije ose naspram papira Prema potrebi preuzima pera različitih dimenzija i boja
