Izbrana Poglavja iz Informacijskih Tehnologij IPIT Vaje dr
Izbrana Poglavja iz Informacijskih Tehnologij (IPIT) - Vaje dr. Ingrid Petrič Univerza v Novi Gorici Poslovno-tehniška fakulteta ingrid. petric@ung. si Izbrana poglavja iz informacijskih tehnologij - Vaje dr. Ingrid Petrič 1
Vsebina • • Spoznavanje programa MS Visio Razvoj UML modelov z Model Explorerjem Modeliranje problemskega področja bankomat Delo na UML diagramih seminarske naloge Izbrana poglavja iz informacijskih tehnologij - Vaje dr. Ingrid Petrič 2

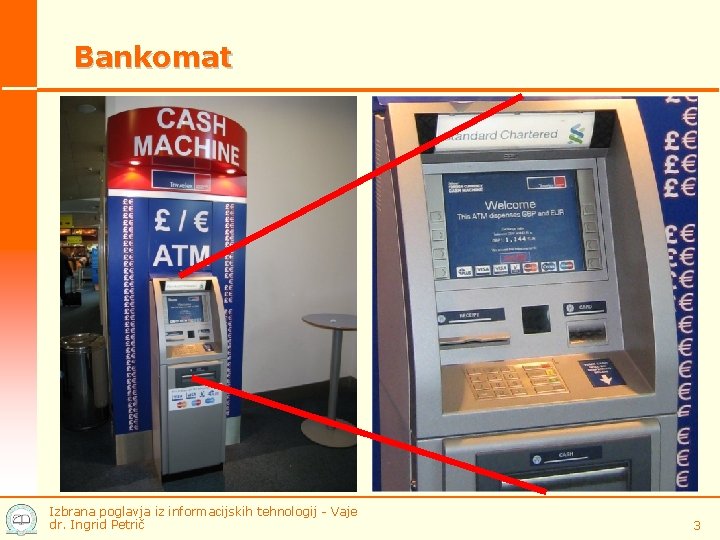

Bankomat Izbrana poglavja iz informacijskih tehnologij - Vaje dr. Ingrid Petrič 3
Diagram primerov uporabe Izbrana poglavja iz informacijskih tehnologij - Vaje dr. Ingrid Petrič 4
Potek primera uporabe: dvig gotovine • Običajni potek dogodkov 1. Primer uporabe se začne tako, da stranka pristopi k bankomatu in vstavi bančno kartico 2. Bankomat preveri, ali je vstavljena kartica res bančna 3. Bankomat vpraša stranko za PIN kodo 4. Stranka vpiše PIN kodo 5. Bankomat preveri pravilnost vpisa PIN kode 6. Bankomat vpraša stranko po višini dviga 7. Stranka vpiše želeni znesek 8. Bankomat preveri pravilnost vpisa in izplačljivost zneska 9. Bankomat preveri stanje na računu 10. Bankomat vrne bančno katico 11. Bankomat izplača denar 12. S tem je primer uporabe zaključen Izbrana poglavja iz informacijskih tehnologij - Vaje dr. Ingrid Petrič 5
Potek primera uporabe: dvig gotovine • Izjemni poteki dogodkov 2 a. Vstavljena kartica ni bančna oziroma je vsavljena narobe 3. Bankomat vrne napačno kartico 5 a. Vpisana PIN koda ni pravilna 6. Bankomat zahteva ponovni vpis PIN kode 7. Bankomat preveri pravilnost PIN kode 8. Če je vpis PIN kode 3 x napačen, potem bankomat zadrži bančno kartico 8 a. Stranka zneska ni pravilno vpisala 9. Bankomat zahteva ponovni vpis zneska 10. Če stranka znesek 3 x vpiše narobe, bankomat vrne bančno kartico 8 b. Stranka je vpisala znesek, ki ni izplačljiv s trenutno zalogo bankovcev v bankomatu 9. Bankomat sporoči napako in vrne bančno kartico Izbrana poglavja iz informacijskih tehnologij - Vaje dr. Ingrid Petrič 6
Potek primera uporabe: polog gotovine • Običajni potek dogodkov 1. Primer uporabe se začne tako, da stranka pristopi k bankomatu in vstavi bančno kartico 2. Bankomat preveri, ali je vstavljena kartica res bančna 3. Bankomat vpraša stranko za PIN kodo 4. Stranka vpiše PIN kodo 5. Bankomat preveri pravilnost vpisa PIN kode 6. Stranka položi denar v režo na bankomatu 7. Bankomat prešteje denar 8. Bankomat izpiše potrdilo o pologu denarja 9. Bankomat vrne bančno katico 10. S tem je primer uporabe zaključen Izbrana poglavja iz informacijskih tehnologij - Vaje dr. Ingrid Petrič 7
Diagram zaporedja Izbrana poglavja iz informacijskih tehnologij - Vaje dr. Ingrid Petrič 8
Diagram sodelovanja - prikaz Izbrana poglavja iz informacijskih tehnologij - Vaje dr. Ingrid Petrič 9
Diagram razredov in objektov Izbrana poglavja iz informacijskih tehnologij - Vaje dr. Ingrid Petrič 10

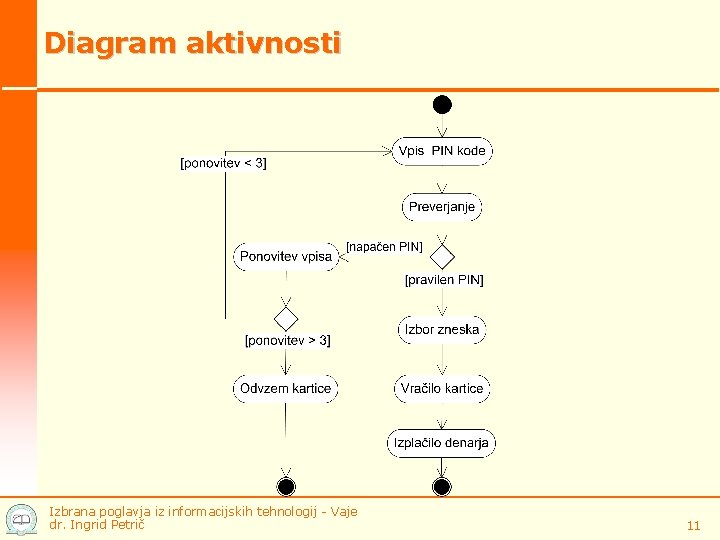

Diagram aktivnosti Izbrana poglavja iz informacijskih tehnologij - Vaje dr. Ingrid Petrič 11
Diagram prehajanja stanj kartice desni klik razreda Kartica > New > Statechart Diagram Izbrana poglavja iz informacijskih tehnologij - Vaje dr. Ingrid Petrič 12
