IZBOR METALOKSIDNIH ODVODNIKA PRENAPONA I NJIHOVO PREVENTIVNO ODRŽAVANJE I ISPITIVANJE TOKOM EKSPLOATACIJE R. Đukanović, EPCG HE „Perućica“, Nikšić S. Škuletić, V. Radulović, Elektrotehnički fakultet, Podgorica CRNA GORA
PRENAPONI I ZAŠTITNI PRENAPONSKI UREĐAJI • • • Najviši napon mreže Prenapon Zaštitni prenaponski uređaji Metaloksidni odvodnici prenapona Osnovne karakteristike metaloksidnih odvodnika prenapona: - Naznačeni napon - Trajni radni napon - Nazivna struja odvođenja - Dugotrajna udarna podnosiva struja - Sposobnost apsorpcije energije
IZBOR METALOKSIDNIH ODVODNIKA PRENAPONA • • • Određivanje parametara sistema Provjera nenormalnih uslova rada Izbor naznačenog napona odvodnika - Na osnovu trajnog radnog napona Uc Uc = Um/√ 3, iz izraza URo = Uc/Ko, gdje je: Ko – faktor izrade kojeg daje proizvođač - Na osnovu privremenog prenapona Ut Ut = kf · Uc, iz izraza URt = Ut/Kt, gdje su: kf – faktor zemljospoja Kt – koeficijent sposobnosti podnošenja privremenog prenapona (slika 1) - Finalni izbor vrši se na bazi najvišeg naznačenog napona između vrijednosti napona URo i URt
PRIMJER IZBORA METALOKSIDNOG ODVODNIKA PRENAPONA • Izbor odvodnika je urađen za zaštitu blok transformatora • • • 10, 5/121, 5 k. V u HE “Perućica” iz kataloga proizvođača“Minel” iz Beograda Um = 123 k. V; kf = 1, 4; Ko = 0, 8; Kt = 1, 41 Uc = Um/√ 3 = 123/√ 3 =71 k. V Ut = 1, 05 · kf · Uc = 1, 05 · 1, 4 · 71 = 104, 4 k. V URo = Uc/Ko = 71/0, 8 = 88, 7 k. V URt = Ut/Kt = 104, 4/1, 41 = 74 KV Iz kataloga je usvojen izbor metaloksidnog odvodnika prenapona MWL 84/102 k. V i 3 EP 2 86/108 k. V, nazivne struje 10 k. A, sa mogućnošću apsorpcije energije 8 k. J/k. V
Slika 1. Zavisnost koeficijenta Kt izražen preko trajnog radnog napona
PREVENTIVNO ODRŽAVANJE I ISPITIVANJE OP U POGONU RP HE “PERUĆICA” • Održavanje i ispitivanje se sprovodi prema: • - Pravilniku o održavanju elektroenergetskih objekata - Preporukama proizvođača opreme - Važećim standardima - Stečenim iskustvima korisnika Održavanje podrazumijeva redovni godišnji remont uz: - Vizuelni pregled stanja odvodnika - Pregled primarnih veza i veza za uzemljenje - Pregled pričvršćenja na noseću konstrukciju - Antikorozivnu zaštitu - Čišćenje izolatora i dr.
PREVENTIVNO ODRŽAVANJE I ISPITIVANJE OP U POGONU RP HE “PERUĆICA” • Preventivno ispitivanje se sprovodi: • - Mjerenjem ukupne struje koja teče kroz odvodnik pri radnom naponu, pri čemu se mjeri: - efektivna vrijednost ukupne struje Irms - tjemena vrijednost Ip - Mjerenjem trećeg harmonika ukupne struje I(150) Kako se radi o strujama veličine μA, za njihovo mjerenje u visokonaponskim postrojenjima su potrebni veoma osjetljivi instrumenti - Kliješta za mjerenje otpora uzemljenja MS 2301 - Instrument za ispitivanje metaloksidnih OP SCAR 10

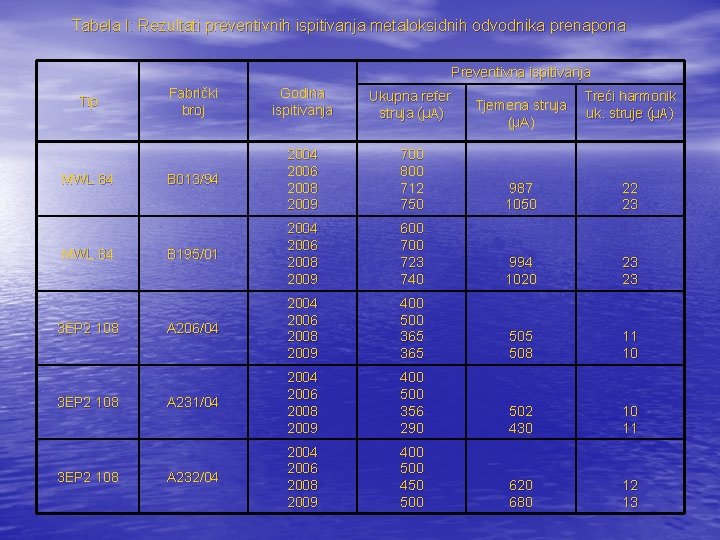

Tabela I: Rezultati preventivnih ispitivanja metaloksidnih odvodnika prenapona Preventivna ispitivanja Tip MWL 84 3 EP 2 108 Fabrički broj Godina ispitivanja Ukupna refer. struja (μA) B 013/94 2006 2008 2009 700 800 712 750 987 1050 22 23 B 195/01 2004 2006 2008 2009 600 723 740 994 1020 23 23 A 206/04 2006 2008 2009 400 500 365 505 508 11 10 A 231/04 2006 2008 2009 400 500 356 290 502 430 10 11 A 232/04 2006 2008 2009 400 500 450 500 620 680 12 13 Tjemena struja (μA) Treći harmonik uk. struje (μA)
ANALIZA REZULTATA ISPITIVANJA • Za pojedine tipove odvodnika usvojene su tipične i • • • granične vrijednosti ukupne struje i struje trećeg harmonika, a zavise od naponskog nivoa odvodnika i od proizvođača Za MWL 84/102 k. V: - tipične vrijednosti ukupne struje su 1, 3 m. A , a struje trećeg harmonika 16 μA - limitirane vrijednosti su 2, 2 m. A i 100 μA Za odvodnike 3 EP 2 86/108 k. V vrijednosti su nešto niže Ocjena stanja odvodnika se donosi na osnovu rezultata: - ako su blizu tipičnih vrijdnosti – zadovoljavajuće stanje - ako su iznad tipičnih, a niži od limitiranih – obratiti pažnju na odvodnik i intezivnije ga pratiti - rezultati iznad limitiranih – zamjena odvodnika

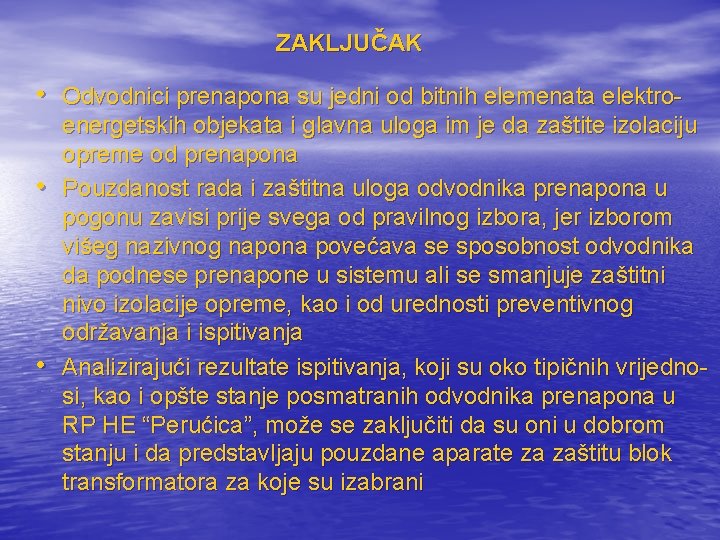

ZAKLJUČAK • Odvodnici prenapona su jedni od bitnih elemenata elektro • • energetskih objekata i glavna uloga im je da zaštite izolaciju opreme od prenapona Pouzdanost rada i zaštitna uloga odvodnika prenapona u pogonu zavisi prije svega od pravilnog izbora, jer izborom višeg nazivnog napona povećava se sposobnost odvodnika da podnese prenapone u sistemu ali se smanjuje zaštitni nivo izolacije opreme, kao i od urednosti preventivnog održavanja i ispitivanja Analizirajući rezultate ispitivanja, koji su oko tipičnih vrijednosi, kao i opšte stanje posmatranih odvodnika prenapona u RP HE “Perućica”, može se zaključiti da su oni u dobrom stanju i da predstavljaju pouzdane aparate za zaštitu blok transformatora za koje su izabrani
