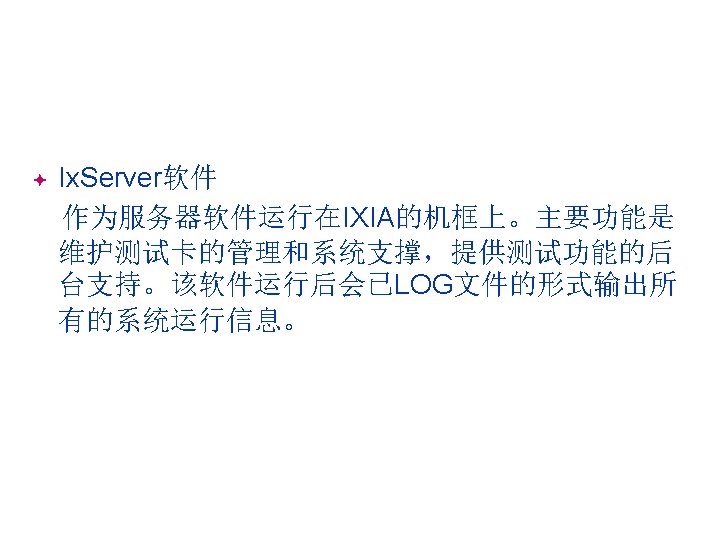

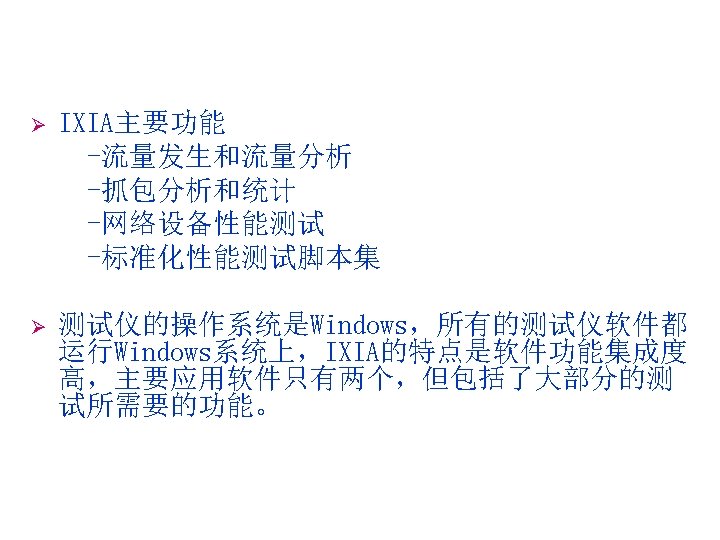

Ix. Explorer 软件 主要应用软件，可以进行流量的产生，控制和分析； 路由性能测试。支持IP, UDP, IPX, TCP, UDP, IGMP, ARP, DHCP, RIP, ISL, MPLS, VLAN 802. 1 p&q, ISIS, RIP, OSPF, BGP, LDP, RSVP-TE. ª

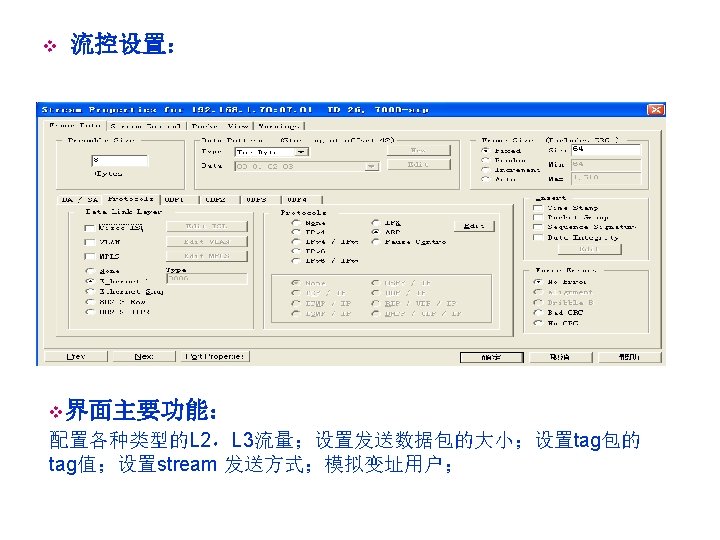

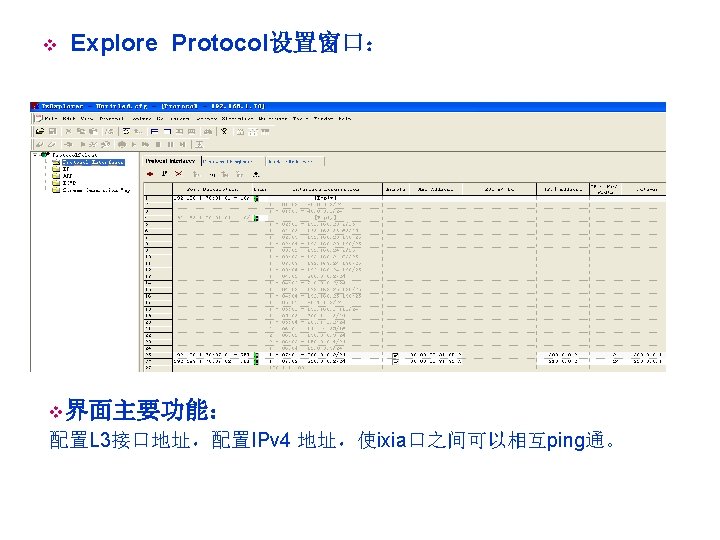

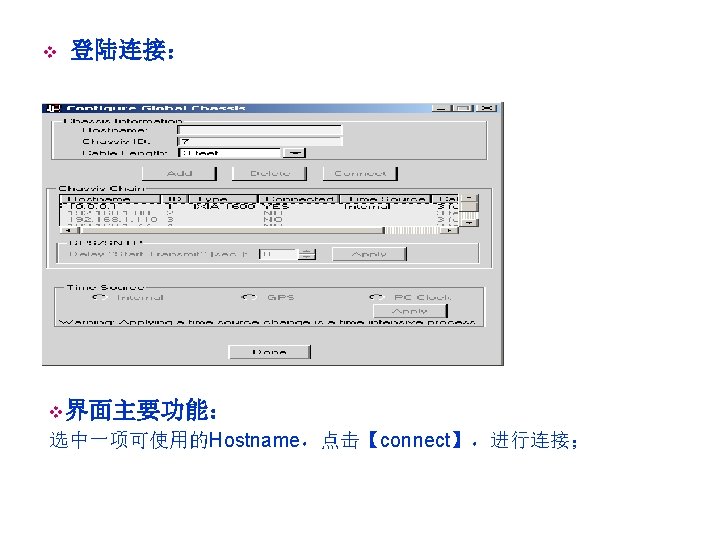

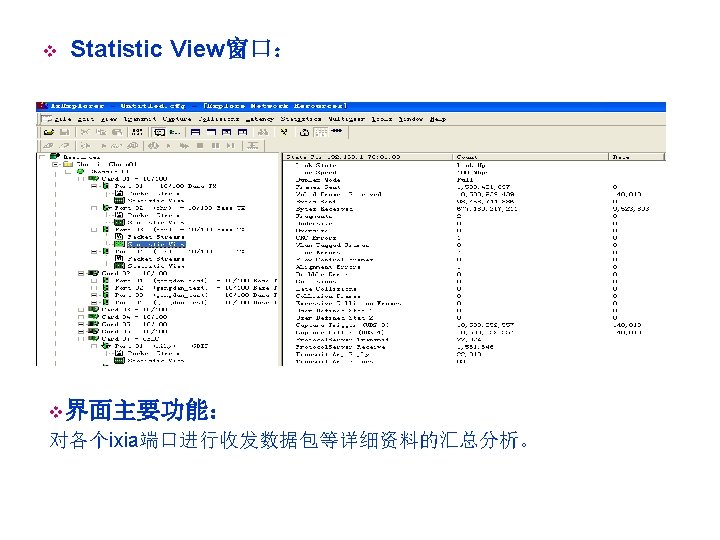

Ix. Explore使用方法

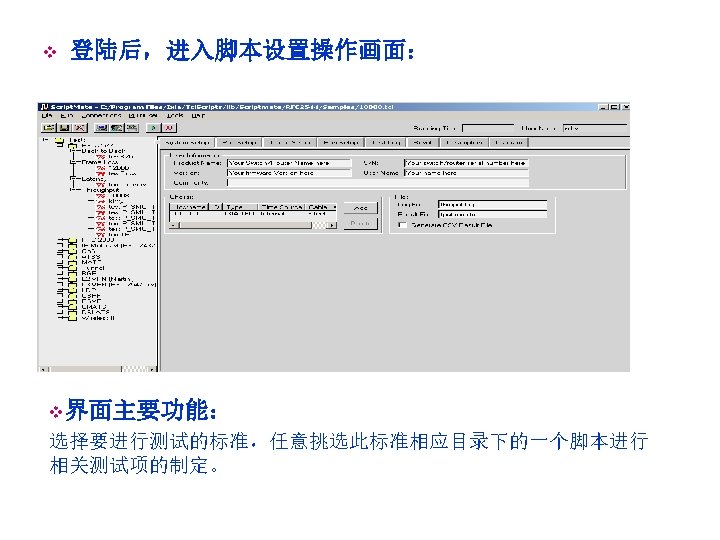

Scriptmate使用方法

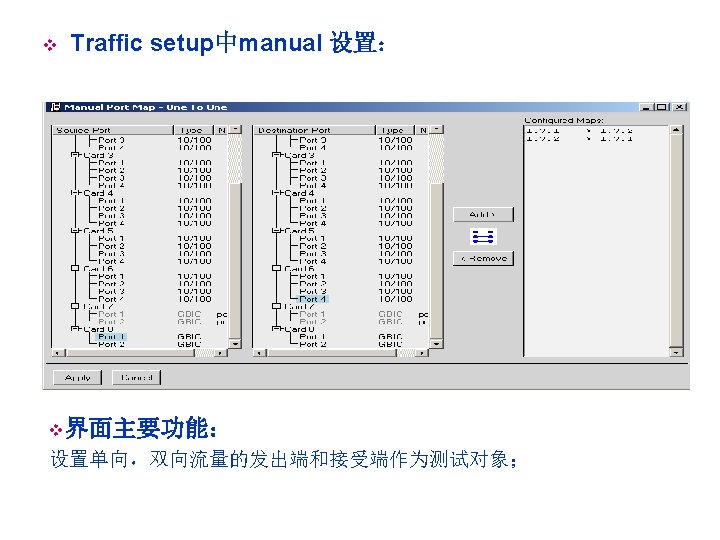

v Traffic setup中IP，NAME&VLANID设置： v界面主要功能： 设置port名称；端口IP；网关IP；VID；

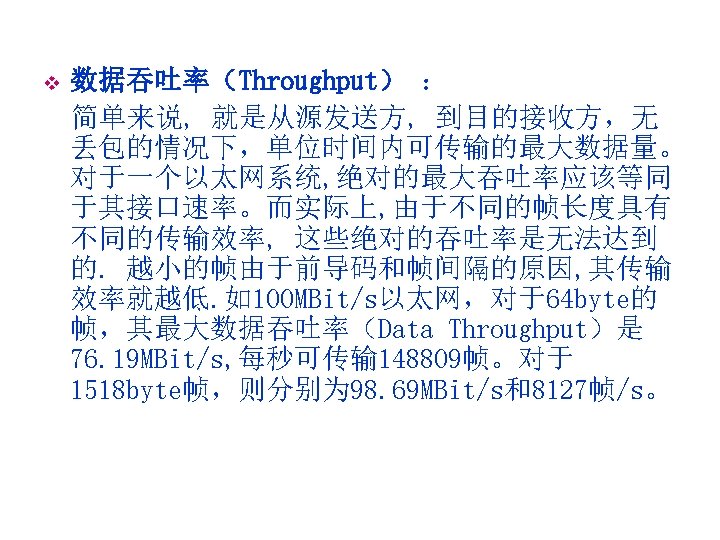

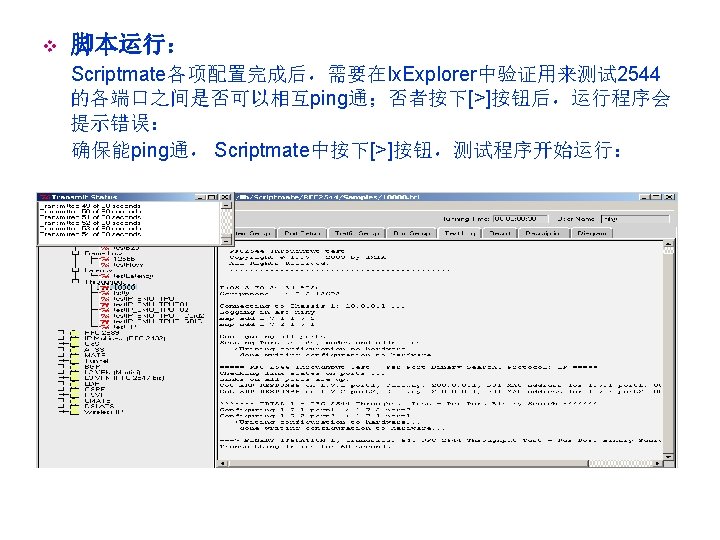

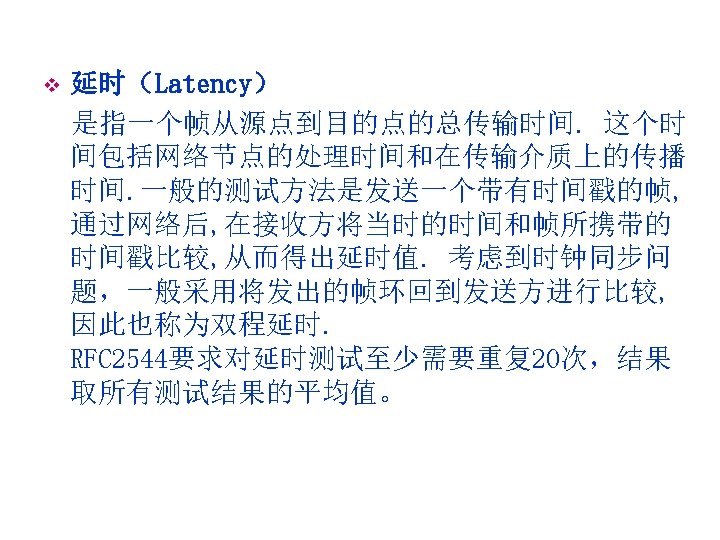

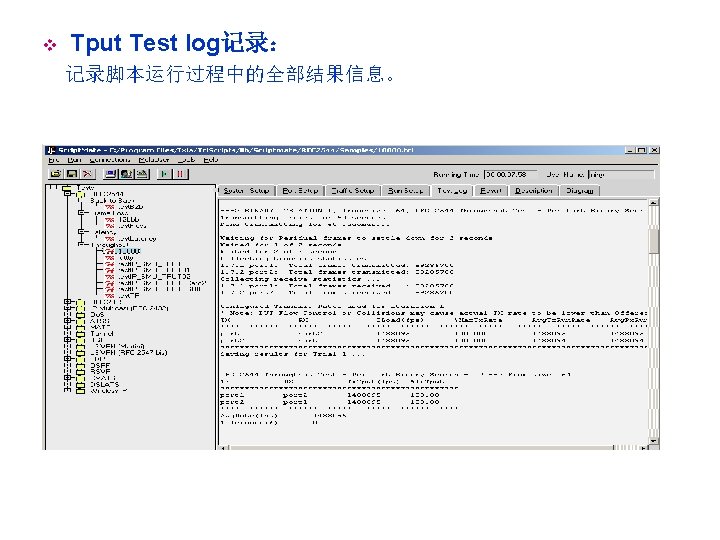

v 延时（Latency）test result： 在tput测试通过的情况下，测试设备的延时性能；否则延时结果会很 不准确，因为延时算法会把每一个丢包的时间（这个时间是每一次延 时测试执行的总时间）都累加到总的测试结果中。 Name -------Pair 1 Pair 2 TXchassis. card. port Duplex -------------------1. 7. 1 port 1 FULL 1. 7. 2 port 2 FULL Speed Duplex RXchassis. card. port Speed 1000 -------------------FULL 1. 7. 2 port 2 1000 FULL 1. 7. 1 port 1 1000 Trial 1: ==== Frame Size 64 128 256 512 1024 1280 1518 ----------------------------------------------Pair 1 Tx. Frames 89285700 50675700 27173940 14097720 7183920 5769240 4876440 Rx. Frames 89285700 50675700 27173940 14097720 7183920 5769240 4876440 Latency(ns) 4360 4880 5860 7920 12020 14040 15940 Pair 2 Tx. Frames 89285700 50675700 27173940 14097720 7183920 5769240 4876440 Rx. Frames 89285700 50675700 27173940 14097720 7183920 5769240 4876440 Latency(ns) 4320 4840 5860 7880 12000 14040 15940 ----------------------------------------------%Max. Rate 100 100 Total. Tx. Frames 178571400 101351400 54347880 28195440 14367840 11538480 9752880 Total. Rx. Frames 178571400 101351400 54347880 28195440 14367840 11538480 9752880 Total. Loss(%) 0. 000 0. 000 Avg. Latency(ns) 4340 4860 5860 7900 12010 14040 15940

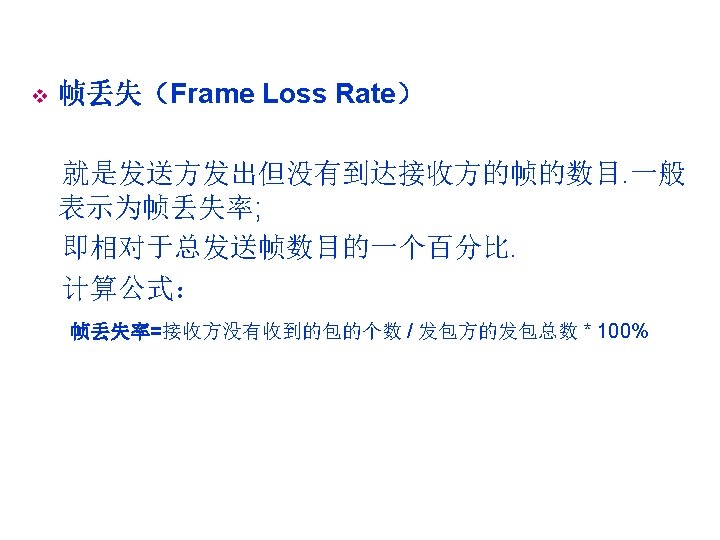

v 帧丢失（Frame Loss Rate） test tesult： 设置丢包容忍度为 0后，先按照 100%的发包速率进行64字节数据包测 试，如果测试时间内没有丢包，会继续进行128字节的数据包的测试， 直到 1518大小的数据包也测试通过后测试结束； 如果测试过程中有丢包现象，则程序会按照一定的步长（例如每次递 减 10%）减小发包速率，同时逐渐增加测试时间，重新测试。直到发 包速率降到 10%的时候停止测试，并返回测试结果。 ================= Name -------Pair 1 Pair 2 Trial 1: ==== Frame Size TXchassis. card. port Duplex -------------------1. 7. 1 port 1 FULL 1. 7. 2 port 2 FULL Speed Duplex RXchassis. card. port Speed 1000 -------------------FULL 1. 7. 2 port 2 1000 FULL 1. 7. 1 port 1 1000 64 256 512 128 1024 1280 1518 ------------------------------------------------------------- Rate %Loss Rate %Loss Rate %Loss Pair 1 1488095 119732 0. 000 844595 96154 0. 000 452899 81274 0. 000 234962 0. 000 Pair 2 1488095 119732 0. 000 844595 96154 0. 000 452899 81274 0. 000 234962 0. 000

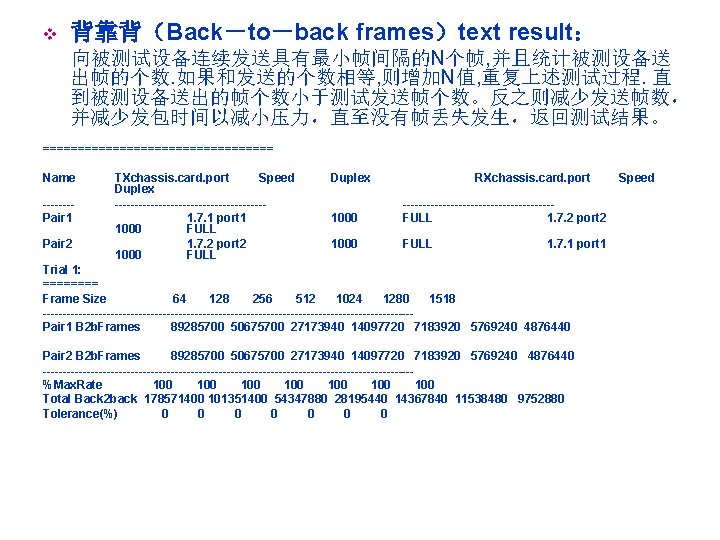

v 背靠背（Back－to－back frames）text result： 向被测试设备连续发送具有最小帧间隔的N个帧, 并且统计被测设备送 出帧的个数. 如果和发送的个数相等, 则增加N值, 重复上述测试过程. 直 到被测设备送出的帧个数小于测试发送帧个数。反之则减少发送帧数， 并减少发包时间以减小压力，直至没有帧丢失发生，返回测试结果。 ================= Name -------Pair 1 Pair 2 TXchassis. card. port Speed Duplex -------------------1. 7. 1 port 1 1000 FULL 1. 7. 2 port 2 1000 FULL Duplex RXchassis. card. port 1000 -------------------FULL 1. 7. 2 port 2 1000 FULL 1. 7. 1 port 1 Trial 1: ==== Frame Size 64 128 256 512 1024 1280 1518 ----------------------------------------------Pair 1 B 2 b. Frames 89285700 50675700 27173940 14097720 7183920 5769240 4876440 Pair 2 B 2 b. Frames 89285700 50675700 27173940 14097720 7183920 5769240 4876440 ----------------------------------------------%Max. Rate 100 100 Total Back 2 back 178571400 101351400 54347880 28195440 14367840 11538480 9752880 Tolerance(%) 0 0 0 0 Speed
