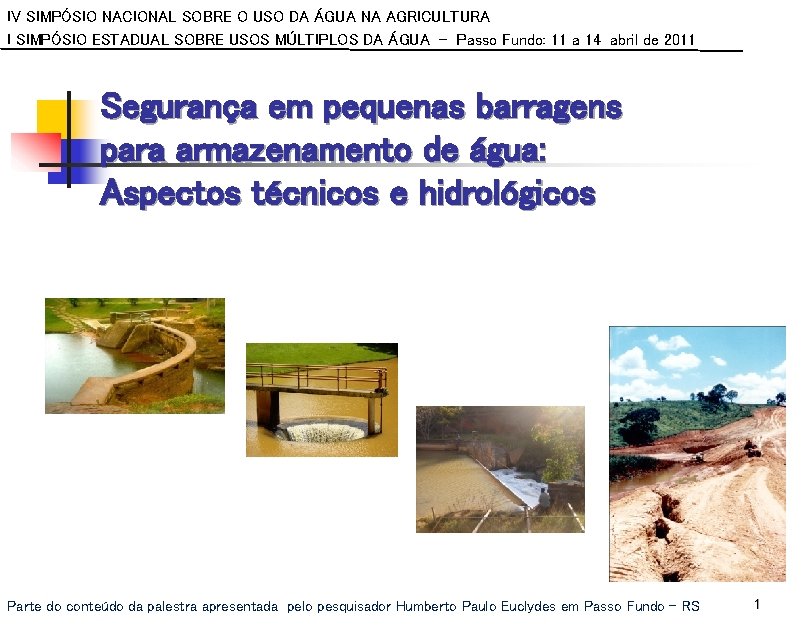

IV SIMPÓSIO NACIONAL SOBRE O USO DA ÁGUA NA AGRICULTURA I SIMPÓSIO ESTADUAL SOBRE USOS MÚLTIPLOS DA ÁGUA - Passo Fundo: 11 a 14 abril de 2011 Segurança em pequenas barragens para armazenamento de água: Aspectos técnicos e hidrológicos Parte do conteúdo da palestra apresentada pelo pesquisador Humberto Paulo Euclydes em Passo Fundo - RS 1
Segurança em pequenas barragens para armazenamento de água: aspectos técnicos e hidrológicos Considerações: ü A principal causa de rompimento de barragens tem sido o sub-dimensionamento de extravasores. . . ü A aplicação de tecnologias apropriadas desenvolvidas em nível regional resulta em alta eficácia dos projetos e consequente redução dos custos de implantação. . . ü Projetos e obras hidráulicas dimensionados com maior segurança causam menos impacto ambiental. . . 2
Segurança em pequenas barragens para armazenamento de água: aspectos técnicos e hidrológicos Tópicos a serem abordados: ü Exemplos de Incidentes barragens de terra; e Acidentes ocorridos em ü Metodologias para predição de vazão de cheia em bacias hidrográficas objetivando o dimensionamento de obras hidráulicas (Ferramenta: “Atlas Digital das Águas de Minas”); ü Exemplos de validação das metodologias desenvolvidas no ATLAS (situações práticas extraídas da realidade). 3
Exemplos de Incidentes e Acidentes ocorridos em barragens de terra. . . 1°) Problemas ocorridos na fase de execução da obra; 2°) Ruptura no maciço de uma (pequena) barragem de terra para irrigação e piscicultura; 3°) Ruptura no maciço de duas barragens de contenção de rejeitos industriais.
1°) Problema ocorrido na fase de execução da obra (barragem terra) Local: Rib. Anhumas afluente do rio Grande Município: Monte Belo – MG Ano: 1987 Anomalia observada: → Trincas longitudinais no maciço da barragem e surgência no final do talude jusante Condições do extrato da fundação: → Estrato permeável com grande profundidade
Causa provável: ⇒ Falha na construção da fundação da barragem (trincheira) Trincas longitudinais no maciço da barragem
Solução adotada: adotada Construção de um tapete impermeável à montante do maciço da barragem objetivando o controle do fluxo na fundação Aumentar o caminho de percolação → reduzir o gradiente hidráulico → reduzir a descarga freática
Inicio das obras de recuperação do maciço Inicio da construção do tapete impermeável à montante do maciço
Continuação das obras construção do tapete. . . de Parte final da recuperação do maciço e do tapete impermeável
Vista geral do maciço após as obras de recuperação e construção de uma vala/filtro (talude jusante da barragem) “Controle da percolação no maciço da barragem”
2°) Exemplo de ruptura do maciço de uma pequena barragem de terra Finalidade: Irrigação e piscicultura Local: Córrego do Buieié (afluente rib. Santo Antônio/Turvo Limpo - Bacia do rio Piranga/Doce) Município: Paula Cândido - MG Data: jan/1998
Causa rompimento: Extravasor sub-dimencionado. . . Vista de montante para jusante Maior impacto ambiental advém pequenas barragens ⇒ “efeito dominó”. . . Vista de jusante para montante
3°) Rupturas de duas barragens de contenção de rejeitos em Minas Gerais (Bacia do rio Paraíba do Sul) 1ª - Barragem da Industria Cataguases de Papel – município de Cataguases (29/mar/2003) Efluente: “Licor negro” composto de sais utilizado no tratamento madeira 2ª - Barragem da mineradora Rio Pomba Cataguases município de Mirai (10/jan/2007) Efluente: “Lama vermelha” usada na lavra do minério de bauxita
1ª - Ruptura da barragem de rejeito da Industria Cataguases de Papel, município Cataguases - MG (Causa: Chuvas intensas + surgência próxima extravassor) Vista geral da barragem e do local da ruptura do maciço (próximo extravasor) Vista do local da ruptura do maciço: detalhe “licor negro”
Conseqüências do desastre ambiental üDanos causados: 500. 000 pessoas sem abastecimento água temporário (MG e RJ); destruição dos ecossistemas aquático e terrestre, imóveis rurais, etc. . . ü Impacto nas áreas rurais atingidas: Elevação do p. H do solo – presença de excesso de sódio. Identificadas áreas com p. H > 8 caracterizado como “solo salino sódio”.
Comissão da SEAPA → Propor alternativas para recuperação dos ecossistemas das áreas rurais diretamente afetadas (37 propriedades e 74 ha de terras) Projeto experimento: Recuperação área/solos atingidos Recomendações: üAplicação de gesso agrícola; üAplicação de matéria orgânica; üPlantas tolerantes a solos afetados por sais. Impacto à jusante da barragem: assoreamento e destruição da mata ciliar
2ª - Ruptura da barragem de rejeito da Mineradora Rio Pomba Cataguases Ltda (lavra o minério de bauxita) município de Mirai – MG Causa: Chuvas intensas + nível reservatório próximo crista Local da ruptura do maciço, (detalhe: centro maciço) Enchente no centro da cidade de Miraí
Conseqüências do desastre ambiental ü Danos causados: Na cidade de Miraí a lama chegou a um metro de altura e cerca de 3. 000 pessoas ficaram desabrigadas. A mancha de lama alcançou 70 km de extensão alcançando o rio Paraíba do Sul, afetando o abastecimento de água de toda a região. ü Impacto nas áreas atingidas: Destruição de pontes, obras hidráulicas e inundação de cidades à jusante da barragem: Miraí, Muriaé e mais quatro no Estado do Rio de Janeiro.
CONTINUAÇÃO ABORDADOS. . DOS TÓPICOS A SEREM ü Metodologias para predição de vazão de cheia em bacias hidrográficas objetivando o dimensionamento de obras hidráulicas (Ferramenta: “Atlas Digital das Águas de Minas”) ü Exemplos de validação das metodologias desenvolvidas no ATLAS (situações práticas extraídas da realidade) 19
Atlas Digital das Águas de Minas Website →http: //www. atlasdasaguas. ufv. br 20
Origem do Atlas: 21
Programa de Pesquisa e Desenvolvimento Geração e Transferência de Tecnologia Planejamento e Gestão dos Recursos Hídricos nas Regiões Hidrográficas Mineiras 22
Parceria Institucional: 1991 – 2011 (21 anos) Fundação Rural Mineira Universidade Federal de Viçosa Apoio: 23
→ Mapeamento dos recursos hídricos nas 17 regiões hidrográficas mineiras (2 atualizações); → Publicação de 10 Boletins Técnicos; → Disponibilização das informações na internet Principais Produtos (Website HIDROTEC); → Programas computacionais (RH, SIAGER, SAGA); → “Atlas Digital das Águas de Minas” 1ª Edição (2005) → CD-ROM 3ª Edição (2010/2011) → Website 24
ATLAS. . . “MAPEAMENTO COMPLETO E ATUAL DOS RECURSOS HÍDRICOS SUPERFICIAIS DO ESTADO DE MINAS GERAIS” Metodologia Regionalização hidrológica Sistemas de Informações -SIG + Mapeamento dos recursos hídricos nas regiões hidrográficas Estudos hidrológicos revistos e atualizados a cada 7 anos. . . 25
“De fácil navegação, o sistema desenvolvido no Atlas Digital das Águas de Minas torna disponíveis, ao simples clique do mouse, informações e tecnologias antes restritas a técnicos especializados e contribui para desmistificar o paradigma de que a ciência e a tecnologia só estão ao alcance destes profissionais. ” 26 Fonte: jornais Estado de Minas, Correio Brasiliense e Jornal do Commércio
