IV Savjetovanje CG KO CIGRE LANČANICE, UGIBI, SILE I NAPREZANJA U ZATEZNOM POLJU NADZEMNOG VODA Prof. dr Milutin Ostojić Šeljko Redžepagić Boris Ostojić Herceg Novi - Igalo, maj 2015. godine

IVsavjetovanje CIGRE Crne Gore, Herceg Novi – Igalo maj 2015. godine LANČANICE, UGIBI, SILE I NAPREZANJA U ZATEZNOM POLJU NADZEMNOG VODA UVOD – Istorija jednačina lančanice Galileo Joachim Jungius Gottfried Wilhem Leibniz, Christiaan Huygens i Johann Bernoulli

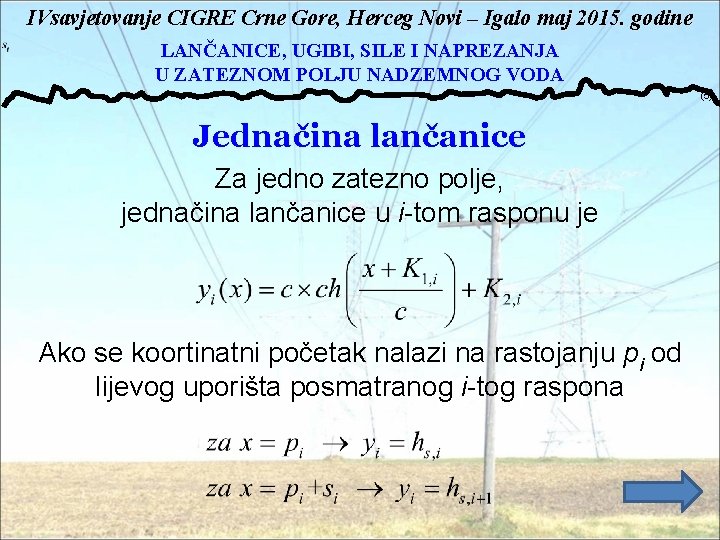

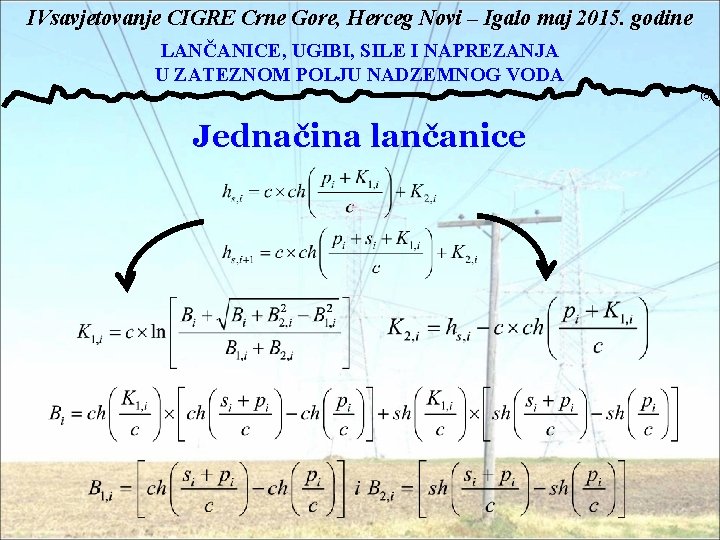

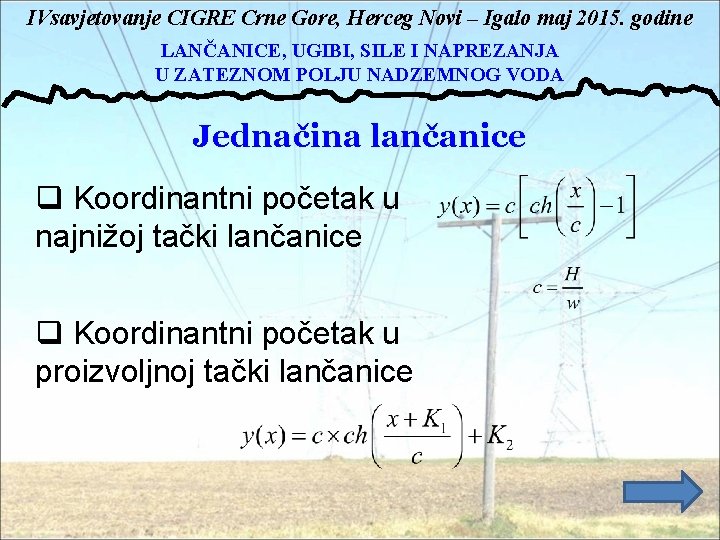

IVsavjetovanje CIGRE Crne Gore, Herceg Novi – Igalo maj 2015. godine LANČANICE, UGIBI, SILE I NAPREZANJA U ZATEZNOM POLJU NADZEMNOG VODA Jednačina lančanice q Koordinantni početak u najnižoj tački lančanice q Koordinantni početak u proizvoljnoj tački lančanice

IVsavjetovanje CIGRE Crne Gore, Herceg Novi – Igalo maj 2015. godine LANČANICE, UGIBI, SILE I NAPREZANJA U ZATEZNOM POLJU NADZEMNOG VODA (5) Jednačina lančanice Za jedno zatezno polje, jednačina lančanice u i-tom rasponu je Ako se koortinatni početak nalazi na rastojanju pi od lijevog uporišta posmatranog i-tog raspona

IVsavjetovanje CIGRE Crne Gore, Herceg Novi – Igalo maj 2015. godine LANČANICE, UGIBI, SILE I NAPREZANJA U ZATEZNOM POLJU NADZEMNOG VODA (5) Jednačina lančanice

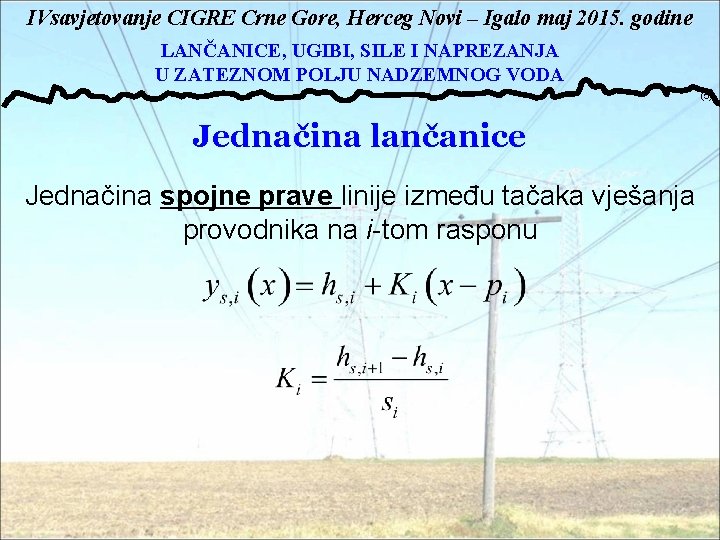

IVsavjetovanje CIGRE Crne Gore, Herceg Novi – Igalo maj 2015. godine LANČANICE, UGIBI, SILE I NAPREZANJA U ZATEZNOM POLJU NADZEMNOG VODA (5) Jednačina lančanice Jednačina spojne prave linije između tačaka vješanja provodnika na i-tom rasponu

IVsavjetovanje CIGRE Crne Gore, Herceg Novi – Igalo maj 2015. godine LANČANICE, UGIBI, SILE I NAPREZANJA U ZATEZNOM POLJU NADZEMNOG VODA (5) Jednačina lančanice Dodirna tačka tangente koja je paralelna spojnoj liniji:

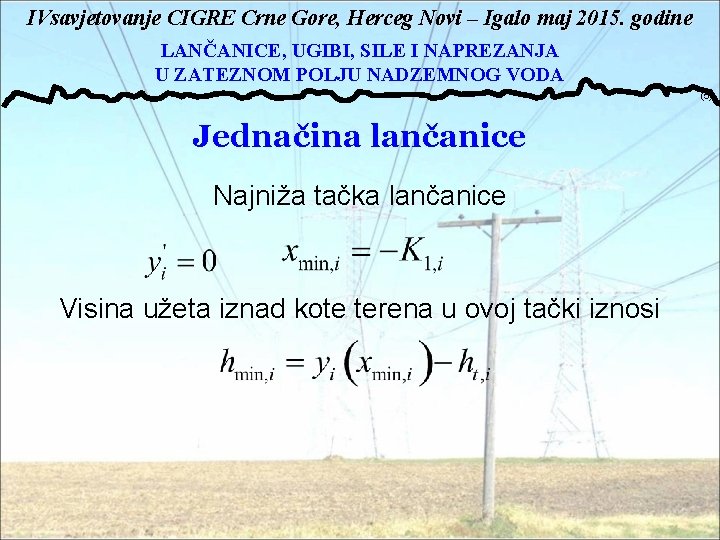

IVsavjetovanje CIGRE Crne Gore, Herceg Novi – Igalo maj 2015. godine LANČANICE, UGIBI, SILE I NAPREZANJA U ZATEZNOM POLJU NADZEMNOG VODA (5) Jednačina lančanice Najniža tačka lančanice Visina užeta iznad kote terena u ovoj tački iznosi

IVsavjetovanje CIGRE Crne Gore, Herceg Novi – Igalo maj 2015. godine LANČANICE, UGIBI, SILE I NAPREZANJA U ZATEZNOM POLJU NADZEMNOG VODA (5) Jednačina lančanice Maksimalni ugib dobija se za

IVsavjetovanje CIGRE Crne Gore, Herceg Novi – Igalo maj 2015. godine LANČANICE, UGIBI, SILE I NAPREZANJA U ZATEZNOM POLJU NADZEMNOG VODA (5) Jednačina lančanice Dužina lančaniće na i-tom rasponu izračunava se preko dužine luka ili

IVsavjetovanje CIGRE Crne Gore, Herceg Novi – Igalo maj 2015. godine LANČANICE, UGIBI, SILE I NAPREZANJA U ZATEZNOM POLJU NADZEMNOG VODA (5) Jednačina lančanice Gravitacioni raspon

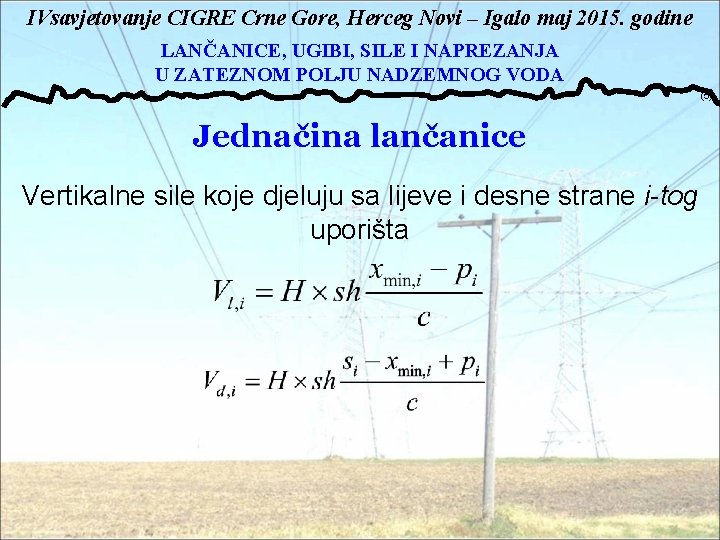

IVsavjetovanje CIGRE Crne Gore, Herceg Novi – Igalo maj 2015. godine LANČANICE, UGIBI, SILE I NAPREZANJA U ZATEZNOM POLJU NADZEMNOG VODA (5) Jednačina lančanice Vertikalne sile koje djeluju sa lijeve i desne strane i-tog uporišta

IVsavjetovanje CIGRE Crne Gore, Herceg Novi – Igalo maj 2015. godine LANČANICE, UGIBI, SILE I NAPREZANJA U ZATEZNOM POLJU NADZEMNOG VODA (5) Jednačina lančanice Odgovarajuće ukupne sile na lijevoj i desnoj strani uporišta su

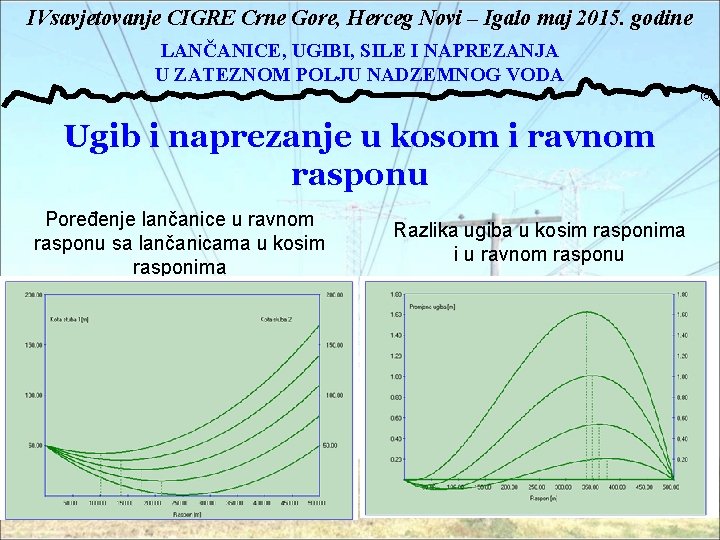

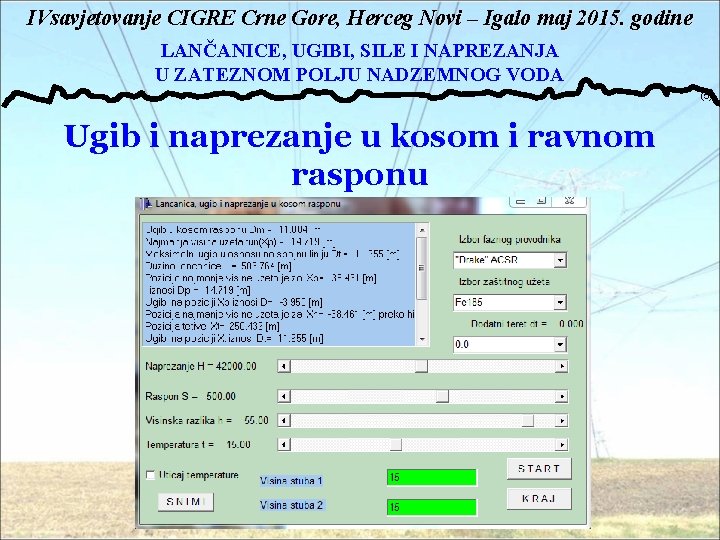

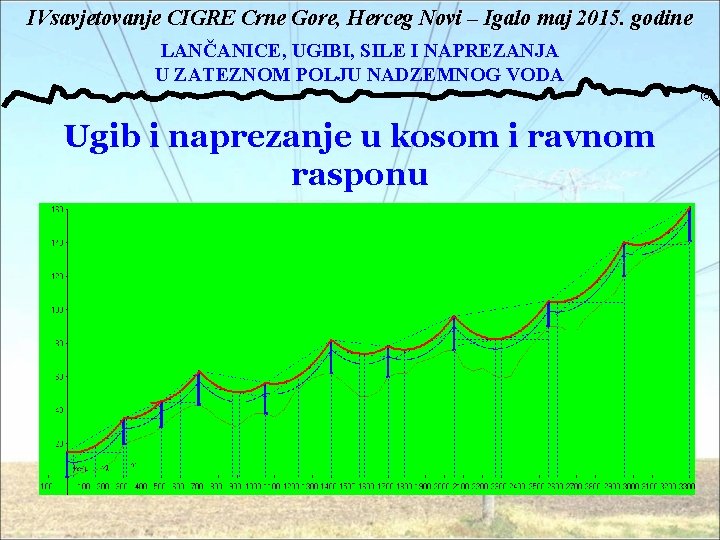

IVsavjetovanje CIGRE Crne Gore, Herceg Novi – Igalo maj 2015. godine LANČANICE, UGIBI, SILE I NAPREZANJA U ZATEZNOM POLJU NADZEMNOG VODA (5) Ugib i naprezanje u kosom i ravnom rasponu

IVsavjetovanje CIGRE Crne Gore, Herceg Novi – Igalo maj 2015. godine LANČANICE, UGIBI, SILE I NAPREZANJA U ZATEZNOM POLJU NADZEMNOG VODA (5) Ugib i naprezanje u kosom i ravnom rasponu

IVsavjetovanje CIGRE Crne Gore, Herceg Novi – Igalo maj 2015. godine LANČANICE, UGIBI, SILE I NAPREZANJA U ZATEZNOM POLJU NADZEMNOG VODA (5) Ugib i naprezanje u kosom i ravnom rasponu

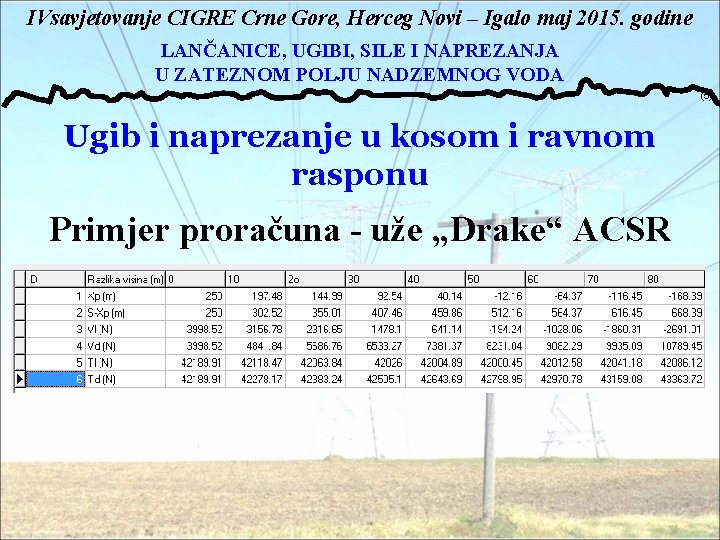

IVsavjetovanje CIGRE Crne Gore, Herceg Novi – Igalo maj 2015. godine LANČANICE, UGIBI, SILE I NAPREZANJA U ZATEZNOM POLJU NADZEMNOG VODA (5) Ugib i naprezanje u kosom i ravnom rasponu Primjer proračuna - uže „Drake“ ACSR

IVsavjetovanje CIGRE Crne Gore, Herceg Novi – Igalo maj 2015. godine LANČANICE, UGIBI, SILE I NAPREZANJA U ZATEZNOM POLJU NADZEMNOG VODA (5) Ugib i naprezanje u kosom i ravnom rasponu Poređenje lančanice u ravnom rasponu sa lančanicama u kosim rasponima Razlika ugiba u kosim rasponima i u ravnom rasponu

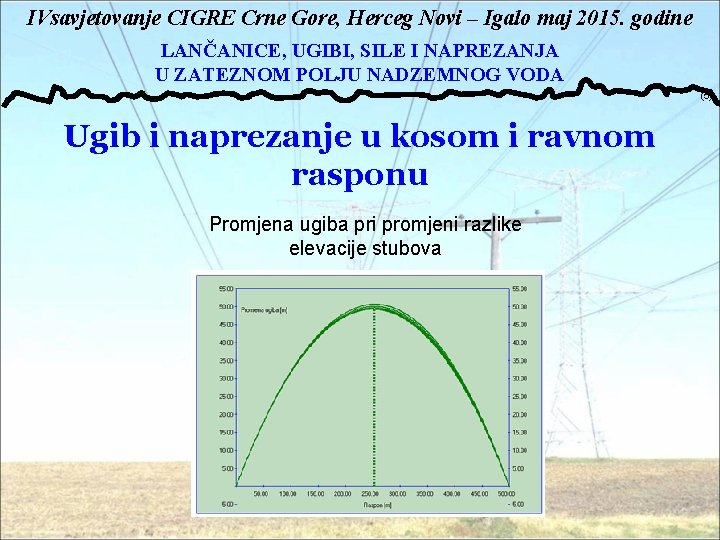

IVsavjetovanje CIGRE Crne Gore, Herceg Novi – Igalo maj 2015. godine LANČANICE, UGIBI, SILE I NAPREZANJA U ZATEZNOM POLJU NADZEMNOG VODA (5) Ugib i naprezanje u kosom i ravnom rasponu Promjena ugiba pri promjeni razlike elevacije stubova

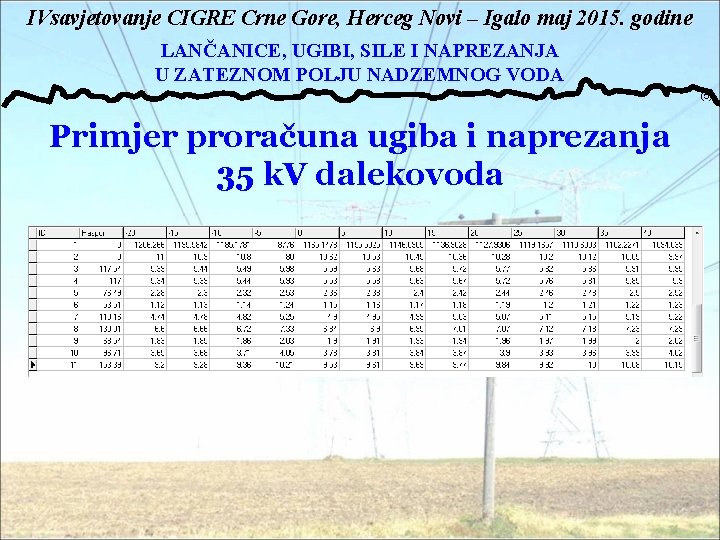

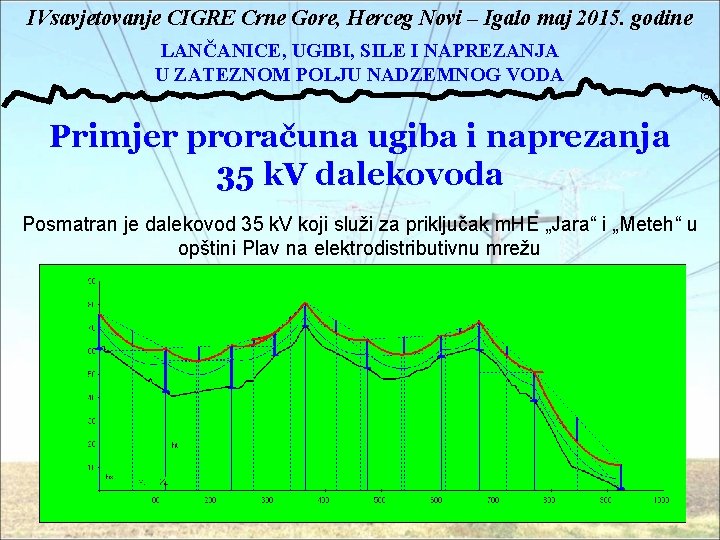

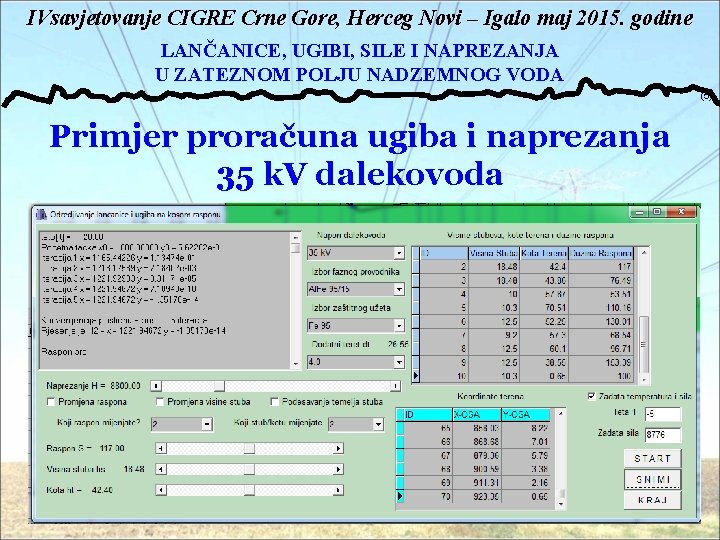

IVsavjetovanje CIGRE Crne Gore, Herceg Novi – Igalo maj 2015. godine LANČANICE, UGIBI, SILE I NAPREZANJA U ZATEZNOM POLJU NADZEMNOG VODA (5) Primjer proračuna ugiba i naprezanja 35 k. V dalekovoda Posmatran je dalekovod 35 k. V koji služi za priključak m. HE „Jara“ i „Meteh“ u opštini Plav na elektrodistributivnu mrežu

IVsavjetovanje CIGRE Crne Gore, Herceg Novi – Igalo maj 2015. godine LANČANICE, UGIBI, SILE I NAPREZANJA U ZATEZNOM POLJU NADZEMNOG VODA (5) Primjer proračuna ugiba i naprezanja 35 k. V dalekovoda

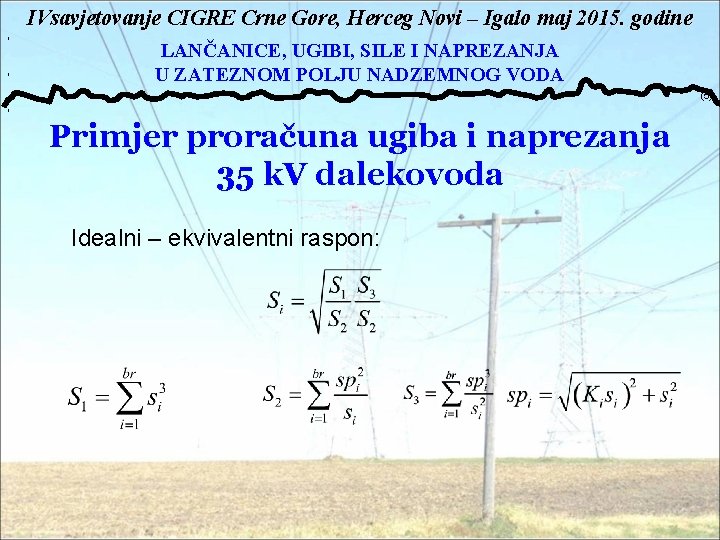

, , : IVsavjetovanje CIGRE Crne Gore, Herceg Novi – Igalo maj 2015. godine LANČANICE, UGIBI, SILE I NAPREZANJA U ZATEZNOM POLJU NADZEMNOG VODA (5) , Primjer proračuna ugiba i naprezanja 35 k. V dalekovoda Idealni – ekvivalentni raspon:

: IVsavjetovanje CIGRE Crne Gore, Herceg Novi – Igalo maj 2015. godine LANČANICE, UGIBI, SILE I NAPREZANJA U ZATEZNOM POLJU NADZEMNOG VODA (5) Primjer proračuna ugiba i naprezanja 35 k. V dalekovoda Jednačina stanja provodnika ima oblik:

: IVsavjetovanje CIGRE Crne Gore, Herceg Novi – Igalo maj 2015. godine LANČANICE, UGIBI, SILE I NAPREZANJA U ZATEZNOM POLJU NADZEMNOG VODA (5) Primjer proračuna ugiba i naprezanja 35 k. V dalekovoda Jednačina stanja provodnika sada je: Prvi izvod po nepoznatoj H 2:

IVsavjetovanje CIGRE Crne Gore, Herceg Novi – Igalo maj 2015. godine LANČANICE, UGIBI, SILE I NAPREZANJA U ZATEZNOM POLJU NADZEMNOG VODA (5) Primjer proračuna ugiba i naprezanja 35 k. V dalekovoda

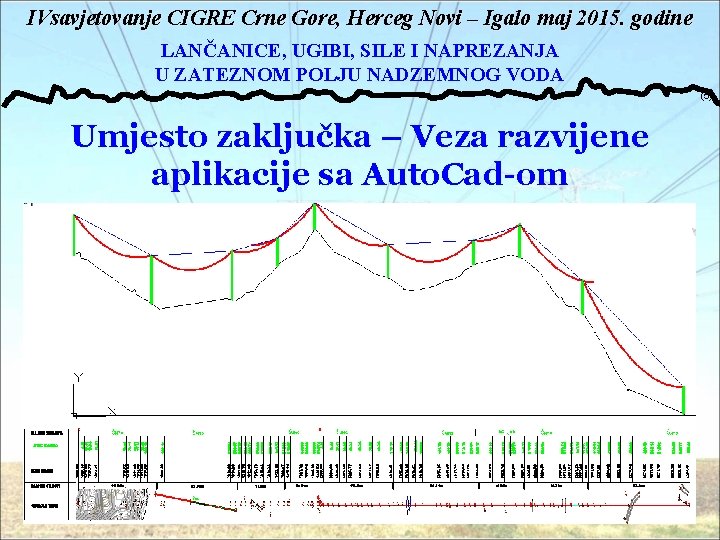

IVsavjetovanje CIGRE Crne Gore, Herceg Novi – Igalo maj 2015. godine LANČANICE, UGIBI, SILE I NAPREZANJA U ZATEZNOM POLJU NADZEMNOG VODA (5) Umjesto zaključka – Veza razvijene aplikacije sa Auto. Cad-om

IVsavjetovanje CIGRE Crne Gore, Herceg Novi – Igalo maj 2015. godine LANČANICE, UGIBI, SILE I NAPREZANJA U ZATEZNOM POLJU NADZEMNOG VODA Hvala na pažnji!
