IV PENGINDERAAN JAUH 1 PENGERTIAN PENGINDERAAN JAUH Sabins

IV. PENGINDERAAN JAUH

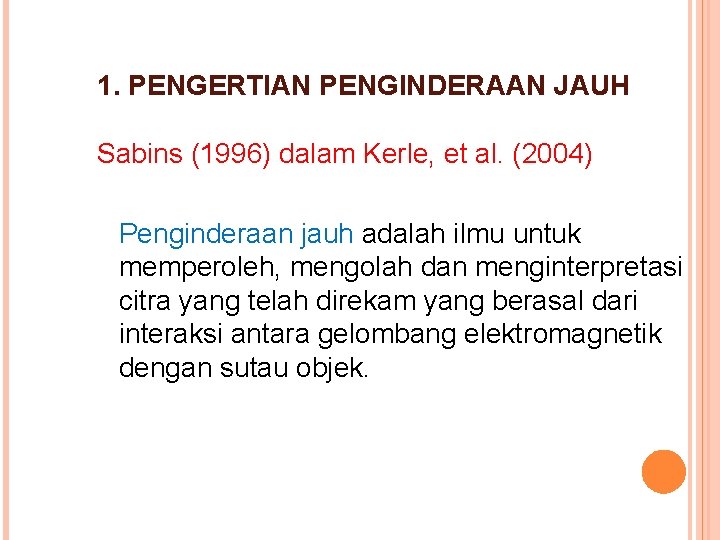

1. PENGERTIAN PENGINDERAAN JAUH Sabins (1996) dalam Kerle, et al. (2004) Penginderaan jauh adalah ilmu untuk memperoleh, mengolah dan menginterpretasi citra yang telah direkam yang berasal dari interaksi antara gelombang elektromagnetik dengan sutau objek.

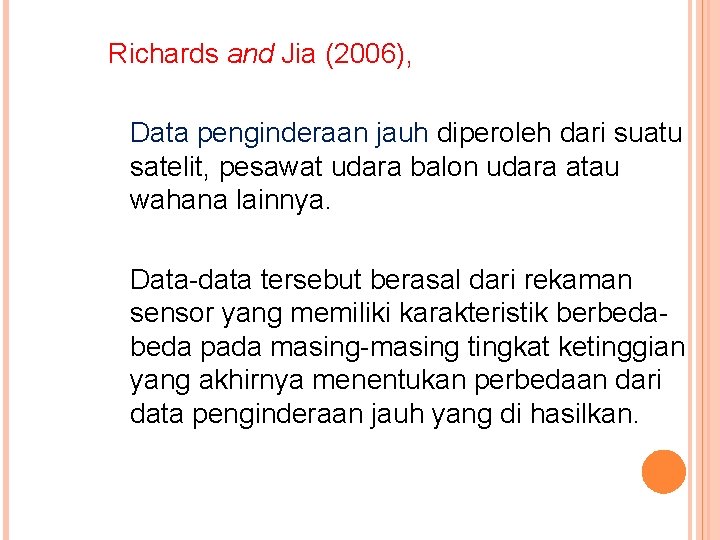

Richards and Jia (2006), Data penginderaan jauh diperoleh dari suatu satelit, pesawat udara balon udara atau wahana lainnya. Data-data tersebut berasal dari rekaman sensor yang memiliki karakteristik berbeda pada masing-masing tingkat ketinggian yang akhirnya menentukan perbedaan dari data penginderaan jauh yang di hasilkan.

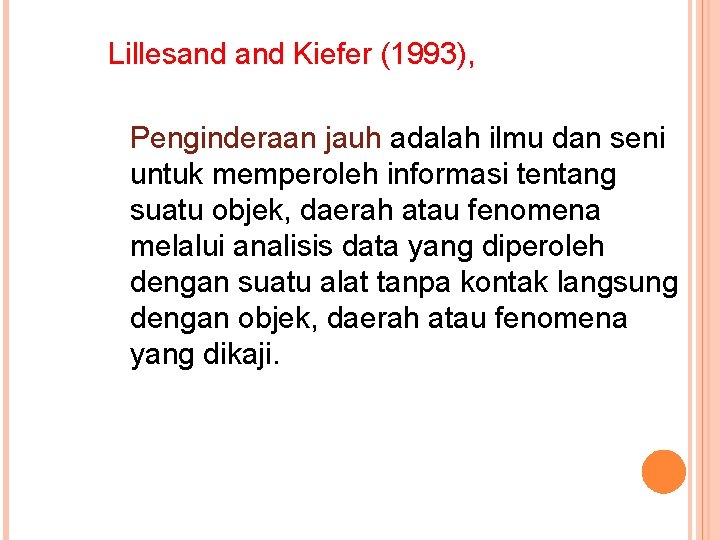

Lillesand Kiefer (1993), Penginderaan jauh adalah ilmu dan seni untuk memperoleh informasi tentang suatu objek, daerah atau fenomena melalui analisis data yang diperoleh dengan suatu alat tanpa kontak langsung dengan objek, daerah atau fenomena yang dikaji.

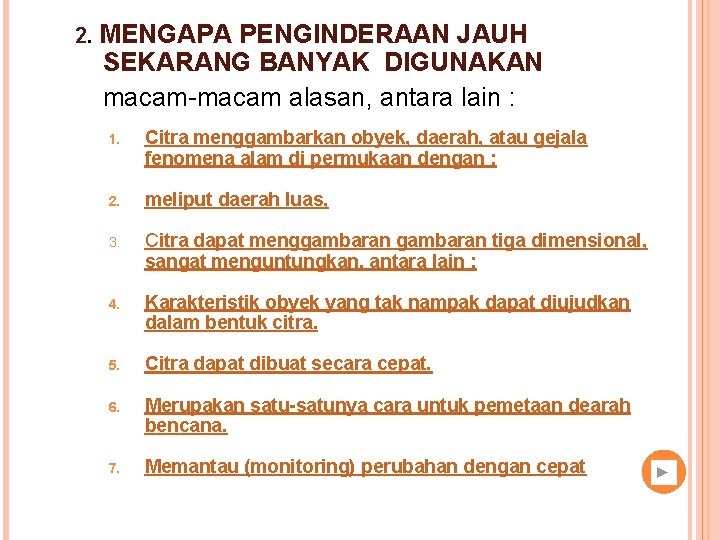

2. MENGAPA PENGINDERAAN JAUH SEKARANG BANYAK DIGUNAKAN macam-macam alasan, antara lain : 1. Citra menggambarkan obyek, daerah, atau gejala fenomena alam di permukaan dengan : 2. meliput daerah luas, 3. Citra dapat menggambaran tiga dimensional, sangat menguntungkan, antara lain : 4. Karakteristik obyek yang tak nampak dapat diujudkan dalam bentuk citra. 5. Citra dapat dibuat secara cepat. 6. Merupakan satu-satunya cara untuk pemetaan dearah bencana. 7. Memantau (monitoring) perubahan dengan cepat

obyek yang tergambar pada citra sesuai dengan ujud dan letak di permukaan bumi. Karena sesuai dengan aslinya, maka citra merupakan alat yang baik untuk pembuatan peta, baik sebagai sumber data maupun sebagai kerangka letak. Citra akan menyajikan gambar secara lengkap, hal ini memungkinkan untuk penggunaan berbagai bidang, baik secara sendiri-sendiri maupun secara bersama. Citra dapat digunakan secara bersama-sama untuk berbagai bidang keahlian (seperti geologi, hidrologi, geografi, biologi, kehutanan, dan pertanian dan lain )

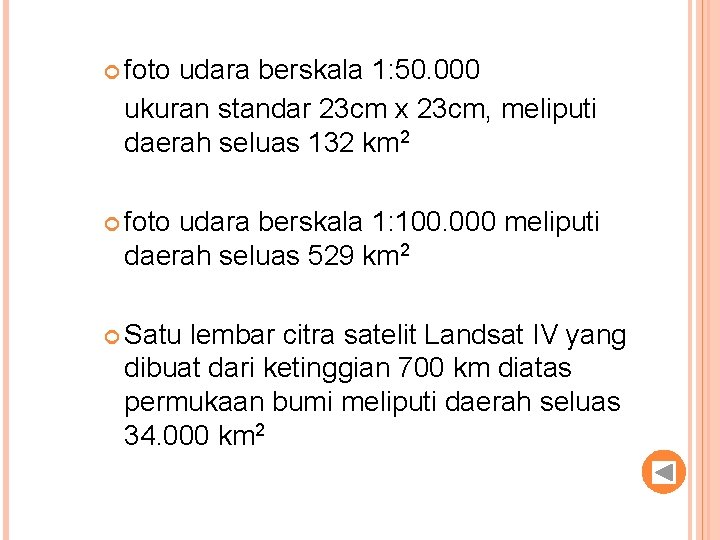

foto udara berskala 1: 50. 000 ukuran standar 23 cm x 23 cm, meliputi daerah seluas 132 km 2 foto udara berskala 1: 100. 000 meliputi daerah seluas 529 km 2 Satu lembar citra satelit Landsat IV yang dibuat dari ketinggian 700 km diatas permukaan bumi meliputi daerah seluas 34. 000 km 2

menyajikan model medan dengan jelas, relief lebih jelas karena adanya pembesaran vertikal, memungkinkan pengukuran beda tinggi yang dapat digunakan untuk membuat peta kontur, perencanaan lintas jalan, saluran irigasi, dll

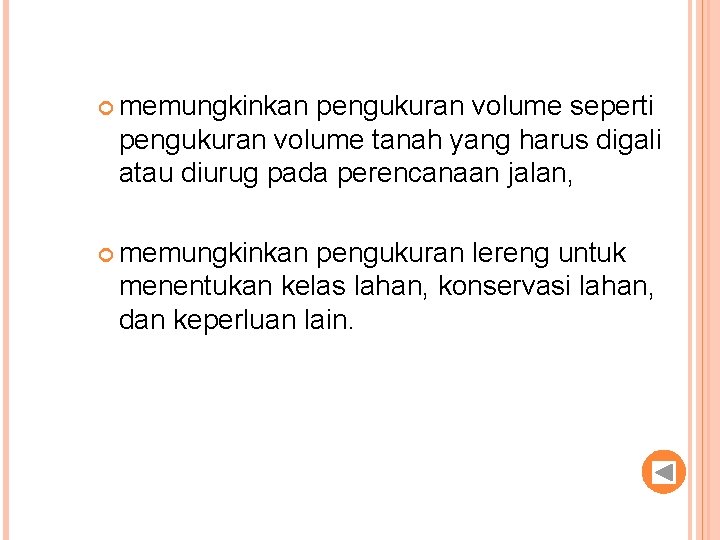

memungkinkan pengukuran volume seperti pengukuran volume tanah yang harus digali atau diurug pada perencanaan jalan, memungkinkan pengukuran lereng untuk menentukan kelas lahan, konservasi lahan, dan keperluan lain.

Obyek dapat dikendali antara lain : berdasarkan beda suhunya, dapat direkam pada citra inframerah termal. Seperti pada : Kota yang tampak pada malam hari, dengan spektrum inframerah termal dapat diujudkan dalam bentuk citra yang cukup jelas. Kebocoran pipa gas bawah tanah atau kebakaran tambang batu-bara bawah tanah mudah dikendali pada citra inframerah termal.

Meskipun terlihat langsung oleh mata, seperti : Air panas yang keluar dari indrustri tidak dapat dibedakan terhadap air lainnya. Air panas dapat dikenali dengan baik pada citra inframerah termal, termasuk jaraknya dari indruti asalnya. Hal ini penting dalam rangka menjaga kelestarian kehidupan pada ekologi perairan.

Mata manusia tidak dapat melihat tanaman yang diserang penyakit. Dengan menggunakan saluran sempit tertentu pada spektrum tampak, tanaman yang mulai diserang penyakit dapat diujudkan dalam citra sehingga ia dapat dikenali sebelum mata mengenalinya. Dengan menggunakan spektrum inframerah dekat, dapat diujudkan dalam citra dan dapat dikenali dengan baik.

Untuk pemetaan atau penelitian pada daerah rawa, hutan, dan pegunungan, akan membutuhkan waktu yang lama, serta biaya tinggi. Dalam keadaan cuaca yang memungkinkan, daerah tersebut dapat dipotret dengan cepat. Perekaman satu lembar foto udara yang meliput daerah seluas 132 km 2 dilakukan dalam waktu kurang dari satu detik,

sedang perekaman catr Landsat yang meliputi daerah seluas 34. 000 km 2 dilakukan dalam waktu 25 detik. Interpretasi citra dapat dilaksanakan dalam ruang (laboratorium) pada siang atau malam hari, dalam keadaan hujan sekalipun.

Tidak ada cara lain yang mampu memetakan daerah bencana secara cepat pada saat terjadi bencana, Misalnya pemetaan pada daerah yang terkena bencana : banjir, gempa bumi, angin ribut, serangan gelombang sunami, letusan gunung berapi, seperti letusan gunung Galunggung pada tahun 1982 yang terekam pada citra satelit cuaca GMS dan NOAA. dll

untuk mematau (monitoring) perubahan seperti pada pembukaan daerah hutan, pemekaran kota, perubahan kualitas lingkungan, perluasan lahan garapan dll, citra sering dibuat dengan peride ulang yang pendek, misalnya : 16 hari bagi Landsat, 4 dan 2 kali tiap hari bagi citra NOAA.

3. PROSES PENGINDERAAN JAUH

(Purwadhi, 2001). Pengumpulan data penginderaan jauh dapat dilakukan dalam berbagai bentuk sesuai dengan tenaga yang digunakan. Tenaga yang digunakan dapat berupa variasi distribusi daya, distribusi gelombang bunyi atau distribusi energi elektromagnetik

Analisa data penginderaan jauh memerlukan data rujukan seperti : peta tematik, data statistik data lapangan. Hasil analisa dapat berupa informasi mengenai : bentang lahan, jenis penutup lahan, kondisi lokasi kondisi sumberdaya lokasi. dll

Informasi tersebut bagi para pengguna dimanfaatkan untuk membantu dalam proses pengambilan keputusan dalam mengembangkan daerah tersebut. Keseluruhan proses mulai dari pengambilan data, analisis data hingga penggunaan data tersebut disebut Sistem Penginderaan Jauh

Kerle, et al. , 2004 Penginderaan jauh sangat tergantung dari energi gelombang elektromagnetik. Gelombang elektromagnetik dapat berasal dari banyak hal, yang terpenting pada penginderaan jauh adalah sinar matahari. Banyak sensor menggunakan energi pantulan sinar matahari sebagai sumber gelombang elektromagnetik, Beberapa sensor penginderaan jauh yang menggunakan energi yang dipancarkan oleh bumi dan yang dipancarkan oleh sensor itu sendiri.

Sensor yang memanfaatkan : energi dari pantulan cahaya matahari atau energi bumi dinamakan sensor pasif, energi dari sensor itu sendiri dinamakan sensor aktif

Fotogrametri /Pemotretan Udara adalah suatu seni, ilmu dan teknik untuk memperoleh data-data tentang objek fisik dan keadaan di permukaan bumi melalui proses perekaman, pengukuran, dan penafsiran citra fotografik. Citra fotografik adalah foto udara yang diperoleh dari pemotretan dari udara yang menggunakan pesawat terbang atau wahana terbang lainnya. Hasil dari proses fotogrametri berupa : peta foto peta garis. .

Peta ini umumnya dipergunakan untuk berbagai kegiatan perencanaan desain seperti : jalan raya, jalan kereta api, jembatan, jalur pipa, tanggul, jaringan listrik, jaringan telepon, bendungan, pelabuhan, pembangunan perkotaan, dsb.

4. Sistim Penginderaan Jauh Sistem penginderaan jauh ialah : serangkaian komponen-komponen yang digunakan untuk penginderaan jauh, yang saling berkaitan satu dengan lainnya dan bekerja sama secara terkoordinasi untuk mencapai tujuan tertentu.

SISTIM PENGINDERAAB JAUH

Konponen-komponen Sistim Penginderaan Jauh : 1. 2. 3. 4. 5. Sumber tenaga Interaksi antara tenaga dan obyek Sensor Data Analisis data

1. Sumber tenaga Dalam penginderaan jauh harus ada komponen sumber tenaga, baik berupa sumber tenaga alamiah maupun buatan. Sumber tenaga yang mencapai obyek di permukaan bumi akan dipantulkan ke sensor atau tenaga dari obyek yang akan dipancarkan ke sensor. Jumlah tenaga yang mencapai bumi dipengaruhi oleh waktu, lokasi, cuaca Misal, jumlah tenaga yang diterima pada siang hari lebih banyak bila dibandingkan dengan pagi atau sore hari

2. Interaksi antara tenaga dan obyek Tenaga yang sampai di obyek sama dengan jumlah tenaga yang di pantulkan di serap oleh obyek. Tiap obyek mempunyai karakteristik tertentu dalam memantulkan dan memancarkan tenaga ke sensor. Obyek yang banyak memantulkan / memancarkan sinar akan terlihat lebih cerah pada citra, sedangkan obyek yang pantulannya / pancarannya sedikit akan terlihat gelap pada citra. Misal : air di laut dalam, menyerap tenaga banyak dan menantulkan sedikit tenaga sehingga akan tampak gelap pada citra, Batuan kapur, banyak memantulkan tenaga dan sedikit penyerap tenaga sehingga akan tampak cerah pada citra.

3. Sensor Tenaga yang datang dari obyek di permukaan bumi akan diterima dan direkam oleh sensor. Tiap sensor mempunyai kepekaan berbeda dalam merekam obyek. Berdasarkan proses perekaman, sensor dibedakan : sensor fotografik, � sensor elektronik �

Sensor fotografik, Proses perekamannya dengan cara kimia. Tenaga elektromagnetik diterima dan direkam pada film yang bila dipeoses dengan cara kimiawi akan menghasilkan foto. Apabila pemotretan dilakukan di atas pesawat terbang atau wahana lain, maka hasil fotonya disebut foto udara ( visual)

Sensor elektronik Kelebihan sistem sensor elektronik yaitu : dalam hal penggunaan spektrum elektromagnetik lebih luas, kemampuannya lebih besar dan lebih pasti dalam membedakan karakteristik spektral obyek, dan proses analisisnya lebih cepat karena menggunakan komputer.

Kemampuan dalam mengenalani obyek dengan membedakan karakteristik spektral obyek bersangkutan, interpretasi elektronik lebih besar dan pasti dibanding dengan interpretasi secara visual, karena keterbatasan dan kekurangmampuan manusia dalam membedakan karakteristik spektral obyek dalam mengevaluasi pola spasial. kedua cara ini sebaiknya digunakan dengan saling mengisi dan sebaiknya cara mana yang dipilih, kesemuanya harus disesuaikan terhadap tujuan aplikasi pengindraan jauhnya.

4. Data Di dalam penginderaan jauh sensor merekam tenaga yang dipantulkan atau dipancarkan oleh obyek di permukaan bumi. Rekaman diproses menjadi data penginderaan jauh, kemudianalisia Data penginderaan jauh dapat berupa : digital, numerik atau visual.

Data visual dibedakan menjadi : � data citra berupa gambaran yang mirip dengan gambar aslinya atau lebih dikenal dengan citra foto (photographic imaage) atau foto udara. � Data non-citra (non-photographic image). berupa garis atau grafik contoh : grafik yang menggambarkan beda suhu

Perbedaan pokok antara keduanya, sebagai berikut Jenis citra Citra foto Citra non-foto Variabel perbedaa n Sensor Kamera Detektor Film Proses perekaman Fotografi Non kamera, Kamera dengan detekteornya bukan film. Pita magnetik, foto konduktif, dsb. Elektronik Mekanisme perekaman Serentak Parsial

CITRA FOTO Citra foto dibedakan berdasarkan atas : a). Spektrum elektromagnetik , b). Sumbu kamera. c). Sudut liputan kamera, d). Jenis kamera, e). Warna yang digunakan, f). Sistem wahana dan penginderaan

Berdasarkan Spektrum elektromagnetik yang digunakan, citra dapat dibedakan menjadi : Foto ultraviolet, yaitu foto yang dibuat dengan menggunakan spektrum ultraviolet Foto ortokromatik, yaitu foto yang dibuat dengan menggunakan spektrum tampak dari saluran biru sampai sebagian hijau Foto pankromatik, yaitu foto yang dibuat dengan menggunakan seluruh spektrum tampak atau sinar. Foto inframerah asli, yaitu foto yang dibuat dengan menggunakan spektrum inframerah dekat. Foto inframerah modifikasi, yaitu foto yang dibuat dengan spektrum inframerah dekat dan sebagian spektrum tampak pada saluran merah dan sebagian saluran hijau. Dari jenis-jenis foto tersebut diatas, yang paling banyak digunakan untuk penginderaan jauh saat ini adalah foto pankromatik ( karena harganya murah, dikembangkan paling lama sehingga orang terbiasa dengan jenis foto tersebut).

Berdasarkan Sumbu kamera, Citra dapat dibedakan berdasarkan arah sumbu kamera ke permukaan bumi : Foto vertikal, yaitu foto yang dibuat dengan sumbu kamera tegak lurus permukaan bumi, Foto condong dan foto sangat condong, yaitu foto yang dibuat dengan sumbu kamera menyudut permukaan bumi. Sudutnya lebih besar dari 100 Foto vertikal Foto agak condong Foto condong

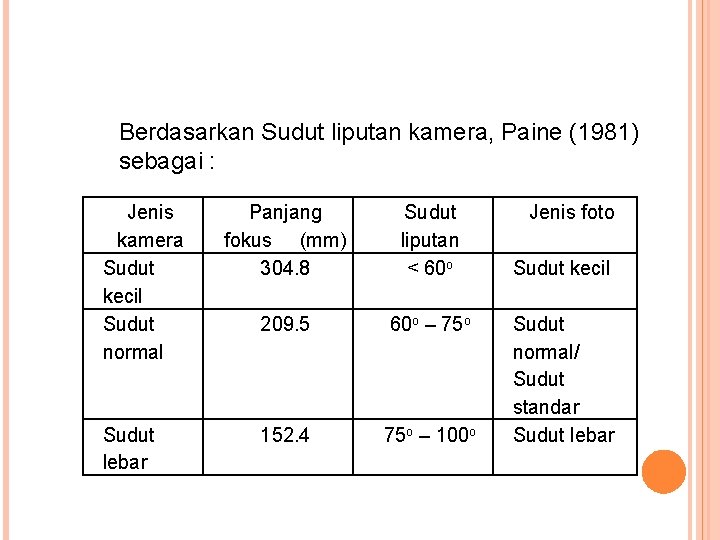

Berdasarkan Sudut liputan kamera, Paine (1981) sebagai : Jenis kamera Sudut kecil Sudut normal Sudut lebar Panjang fokus (mm) 304. 8 Sudut liputan < 60 o 209. 5 60 o – 75 o 152. 4 75 o – 100 o Jenis foto Sudut kecil Sudut normal/ Sudut standar Sudut lebar

Berdasarkan Jenis kamera yang digunakan, citra dapat dibedakan menjadi : � Foto tunggal, yaitu foto yang dibuat dengan kamera tunggal. Tiap daerah liputan foto hanya tergambar oleh satu lembar foto. � Foto jamak, yaitu beberapa foto dibuat pada saat yang sama dengan penggambaran daerah liputan yang sama.

Berdasarkan Warna yang digunakan, citra dapat dibedakan menjadi: Foto berwarna semu atau foto ultramerah warna obyek tidak sama dengan warna foto. Misalnya obyek vegetasi yang berwarna hijau dan banyak memantulkan spektrum inframerah, tampak merah pada foto. Foto berwarna asli, yaitu foto pankromatik berwarna.

Berdasarkan Sistem wahana dan penginderaannya yang digunakan, citra dapat dibedakan menjadi : Foto udara : yaitu foto hasil penginderaan dari pesawat udara, balon udara. Foto satelit, yaitu foto hasil penginderaan dari satelit

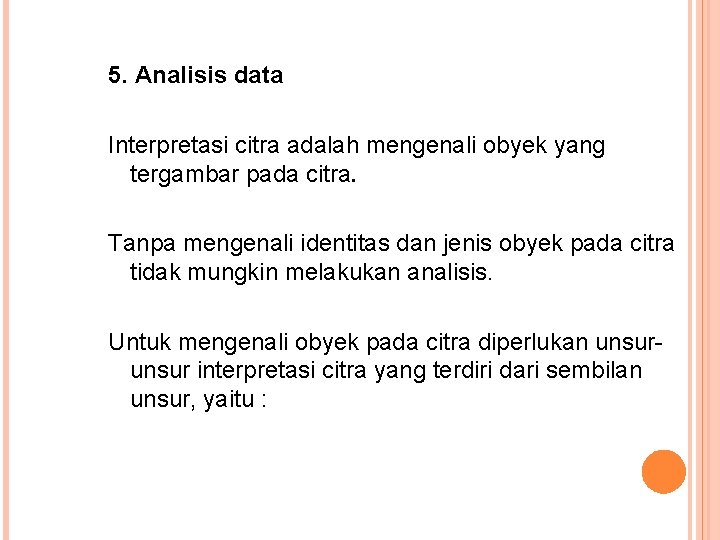

5. Analisis data Interpretasi citra adalah mengenali obyek yang tergambar pada citra. Tanpa mengenali identitas dan jenis obyek pada citra tidak mungkin melakukan analisis. Untuk mengenali obyek pada citra diperlukan unsur interpretasi citra yang terdiri dari sembilan unsur, yaitu :

UNSUR - UNSUR INTERPRETASI CITRA rona atau warna, bentuk, ukuran, tekstur, pola, banyangan, situs dan Asosiasi

Unsur Dasar Susunan Keruangan rona Tingkat Kerumitam Rona Primer Ukuran Pola Bentuk Tinggi Tekstur Bayangan Sekunder Situs CONTOH Asosiasi

RONA / WARNA Rona /wana ialah tingkat kegelapan atau tingkat kecerahan obyek pada citra. Rona pada foto pancromatik merupakan obyek yang berinteraksi dengan seluruh spektur tampak yang sering disebut sinar putih. Jadi rona merupakan tingkat dari hitam ke putih atau sebaliknya. misalkan obyek menyerap sinar biru maka ia akan memantulkan warna hijau dan merah, sehingga obyak akan tampak dengan warna kuning.

Rona pada foto hitam putih : warna menunjukan tingkat kegelapan yang lebih beranaka ragam. Ada tingkat kegelapan didalam warna biru, hijau dan sebagainya. Oleh karena itu, membedaan obyek pada foto berwarna lebih mudah dibanding pada foto hitam putih. Obyek pertama kali tampak pada citra berdasarkan pada unsur rona dan warnanya. Setelah rona dan warna yang sama dikelompokan diberitanda, kemudian barulah tampak bentuk, tekstur, pola, ukuran dan banyangan.

BENTUK Bentuk merupakan atribut yang jelas untuk mengenali suatu obyek pada citra, sehingga banyak obyek yang dikenali berdasarkan pada unsur bentuknya saja Bentuk, ukuran dan tekstur dikelompakkan sebagai susunan ruang sekunder dalam hal tingkat kerumitan menginterpretasikan citra. contoh : Gedung sekolah pada umumnya berbentuk huruf U, L, I atau berbentuk empat persegi panjang. Tajuk pohon palma berbentuk bintang, tajuk pohon pinus berbentuk kerucut, tajuk pohon bambu berbentuk bulubul, dan lain sebagainya. Gunung berapi berbentuk kerucut,

UKURAN Unsur ukuran merupakan atribut obyek yang antara lain berupa jarak, luas, tinggi, lereng, dan volume. Karena ukuran obyek pada cirta merupakan fungsi skala, maka di dalam memenfaatkan ukuran sebagai unsur interpretasi citra harus selalu dingat skalanya. Contoh : Ukuran rumah sering mencirikan apakah rumah itu rumah mukim, kantor atau industri. Rumah mukim pada umumnya lebih kecil bila dibandingkan dengan kantor atau industri. Lapangan olah raga, disamping dicirikan oleh bentuk segi empat, lebih dicirikan oleh ukuran sekitar 80 m x 100 m bagi lapangan sepak bola dan 8 m x 15 m bagi lapangan tenis,

TEKSTUR Tekstur adalah frekuensi perubahan rona pada citra atau pengulangan rona kelompok obyek yang terlalu kecil untuk dibedakan secara individual. Tektsur sering dinyatakan dengan kasar, sedang dan halus atau belang-belang. Contoh : Hutan bertekstur kasar, belukar bertekstur sedang, semak bertektur halus Tanaman padi bertekstur halus, tanaman tebu bertekstur halus Permukaan air yang tenang bertestur halus.

POLA Pola, tinggi, dan banyangan dikelompokan pada tingkat kerumitan tersier. Tingkat kerumitan nya setingkat lebih tinggi dari tingkat kerumitan bentuk, ukuran, dan tekstur sebagai unsur interpretasi citra. Pola atau susunan merupakan ciri yang menandai bagi banyak obyek bentukan manusia dan beberapa obyek alamiah. Contoh : Pemukiman trasmigrasi dikenali dengan pola yang teratur, yaitu rumah yang ukuran dan jaraknya seragam dan masing-masing menghadap jalan. Kebun karet, kebun kelapa, kebut kopi dan lain sebagainya mudah dibedakan dari hutan atau vegetasi lainnya dengan pola yang teratur, yaitu dari pola serta jarak tanamnya.

BAYANGAN Bayangan bersifat menyembunyikan detail atau obyek yang berada di daerah gelap. Obyek atau gejala yang terletak di daerah banyangan pada umumnya tidak tampak sama sekali atau kadang-kadang tampak samar -samar. Meskipun demikian, banyangan sering menjadi kunci pengenal yang penting bagi beberapa obyek yang justru lebih tampak dari bayangannya. Contoh : Cerobong asap, menara, tangki minyak dan bak air yang dipasang tinggi lebih tampak dari banyangannya. Lereng terjal tampak lebih jelas dengan adanya banyangan.

SITUS Bersama-sama dengan asosiasi, situs dikelompokan kedalam kerumitan yang lebih tinggi. Situs bukan merupakan ciri obyek secara langsung, melainkan berkaitan dengan lingkungan sekitarnya. Contoh : Situs pohon kopi terletak di tanah yang miring, hal ini disebabkan tanaman kopi memerlukan pengaturan air yang baik.

ASOSIASI Asosiasi dapat diartikan sebagai keterkaitan antara obyek yang satu dengan obyek yang lainnya. Karena ada keterkaitannya ini maka terlihatnya suatu obyek pada citra sering menjadi petunjuk bagi adanya obyek lain. Contoh : Stasiun kereta api, yang berasosiasi dengan jalan kereta api lebih dari satu jalur atau bercabang-cabang. Didalam mengenali obyek pada foto udara atau pada citra yang lainnya, dianjurkan untuk tidak hanya menggunakan satu unsur interpretasi citra, semakin banyak unsur interpretasi yang digunakan semakin menciut lingkupnya kearah titik simpul.

Contoh : pada foto udara terlihat tetumbuhan yang bertajuk berbentuk bintang. Pohon tersebut jelas berupa pohon palma, akan tetapi kemungkinannya masih cukup luas, mungkin palma tersebut berupa pohon kelapa, kelapa sawit, nipah, enau, atau sagu. Bila ditambah satu unsur interpretasi citra lagi misalnya unsur pola, maka kemungkinannya akan menciut. misalnya tetumbuhan tersebut mempunyai pola yang tidak teratur, maka tumbuhan tersebut kemungkinanya berupa pohon sagu atau enau, dan nipah. Bila ditambah satu unsur interpretasi lagi misalnya unsur ukuran, misalnya pohon tersebut tumbuh dengan tinggi > 10 m, maka kemungkinanya pohon enau atau sagu. Bila ditambah satu unsur lagi, yaitu unsur situs, misalnya pohon tersebut tumbuh didaerah yang becek dan berair, maka kemungkinan besar pohon tersebut adalah pohon sagu.

BENTUK POLA UKURAN SITUS Tajuk berbentu k bintang Tidak teratur Tinggi >10 m Air payau POHON KELAPA SAWIT POHON NIPAH POHON ENAU SAGU POHON ENAU POHON SAGU

ALAT – ALAT INTERPRETASI CITRA 1. Alat pengamat 2. Alat ukur 3. Alat pemindahan data hasil interpretasi 4. Alat analisis digital

ALAT PENGAMAT Memungkinkan menafsir/mengkaji citra secara visual, dengan pembesaran ( skala ) tertentu. 1. alat pengamat nonstereoskopik � dapat digunakan untuk pengamatan dua dimensional � alat ini paling sederhana � seperti : lensa pembesar dan Meja sinar 2. stereoskopik � dapat digunakan untuk pengamatan tiga dimensional � dari citra yang bertampalan. � terdiri dari : Lensa, cermin dan prisma.

Macam – macam alat stereoskopik : Stereoskop lensa, Stereoskop cermin dan Stereoskop mikroskopik

Alat pengukur obyek pada Citra 1. 2. 3. 4. 5. alat Pengukur arah alat pengukur jarak alat pengukur luas alat pengukur tinggi alat pengukur lereng

1. Alat Pengukur Arah Alat pengukur arah berupa busur derajat Pengukuran bearing maupun asimut, pada foto dilakukan dari salah satu arah sebagai pangkalnya ( arah 00 -nya ). Arah pangkal ini ditentukan di medan dengan cara : 1. arah kompas 2. 3. arah utara peta arah suatu perwujutan yang telah diketahui, misalnya masjid mengarah ke Barat, maka utaranya diambil 900 searah jarum jam.

Alat pengukur Jarak Alat pengukur jarak tanpa pembesaran adalah penggaris dengan skala milimeter dan metal microruler alat pengukur jarak dengan pembesara adalah berupa lensa pembesar yang diberi skala mikrometer didalamnya.
