IV DNI ENERGII ODNAWIALNEJ OSZCZDZANIE ENERGII MOLIWOCI I
- Slides: 58
IV DNI ENERGII ODNAWIALNEJ OSZCZĘDZANIE ENERGII MOŻLIWOŚCI I REZULTATY POWIAT BRODNICKI dr inż. Zbigniew Wyszogrodzki Brodnica, 13. 09. 2012.
Racjonalne użytkowanie energii elektrycznej w przedsiębiorstwie
Bezinwestycyjna redukcja kosztów energii

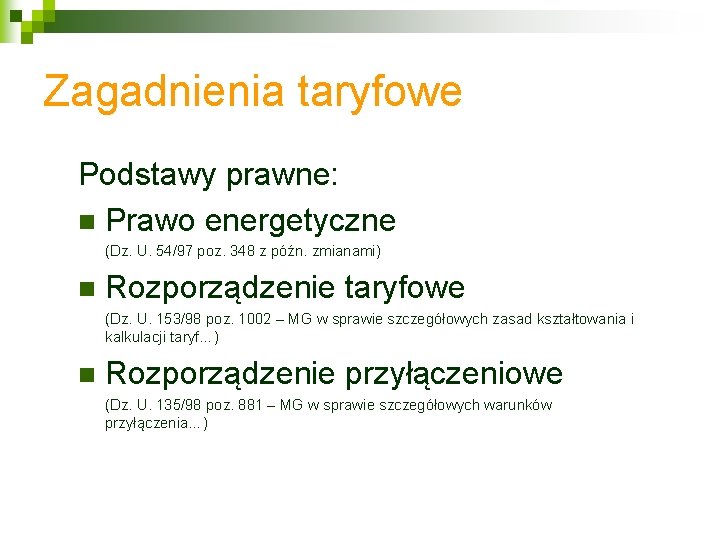

Zagadnienia taryfowe Podstawy prawne: n Prawo energetyczne (Dz. U. 54/97 poz. 348 z późn. zmianami) n Rozporządzenie taryfowe (Dz. U. 153/98 poz. 1002 – MG w sprawie szczegółowych zasad kształtowania i kalkulacji taryf…) n Rozporządzenie przyłączeniowe (Dz. U. 135/98 poz. 881 – MG w sprawie szczegółowych warunków przyłączenia…)
Zagadnienia taryfowe Struktura opłat taryfowych: n n Opłaty przyłączeniowe Opłaty za energię ¨ za energię, zł/k. Wh ¨ opłata handlowa, zł/m-c n Opłaty za usługi przesyłowe ¨ stałe (za moc, zł/k. W/m-c) ¨ zmienne (za energię, zł/k. Wh) ¨ abonament, zł/m-c n n Opłaty dodatkowe Kary i bonifikaty
Zagadnienia taryfowe Jak ograniczyć wielkość rachunku? n Wybór liczby stref czasowych n Przesuwanie obciążeń n Moc umowna n Ograniczanie szczytowych poborów mocy n Gospodarka mocą bierną
Zagadnienia taryfowe Zasada TPA n Swobodny wybór dostawcy energii n Począwszy od 2004 r. – uprawnieni są odbiorcy o rocznym zużyciu energii powyżej 1 GWh n Od 01. 07. 2007 r. – każdy odbiorca energii może swobodnie wybrać dostawcę

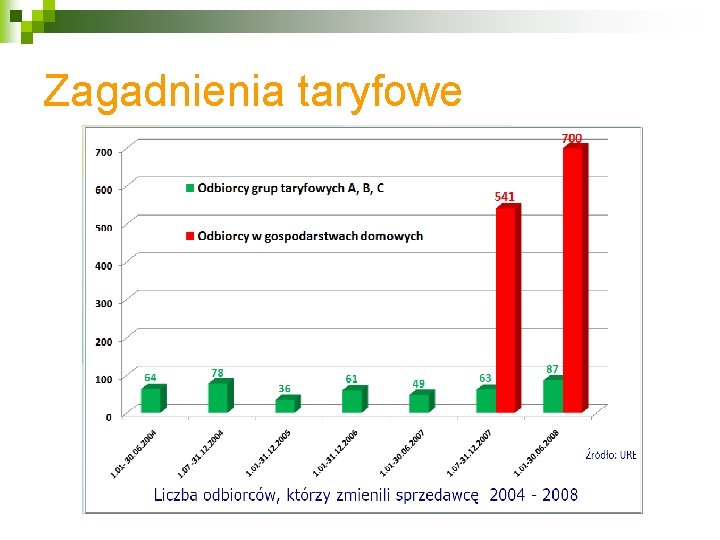

Zagadnienia taryfowe

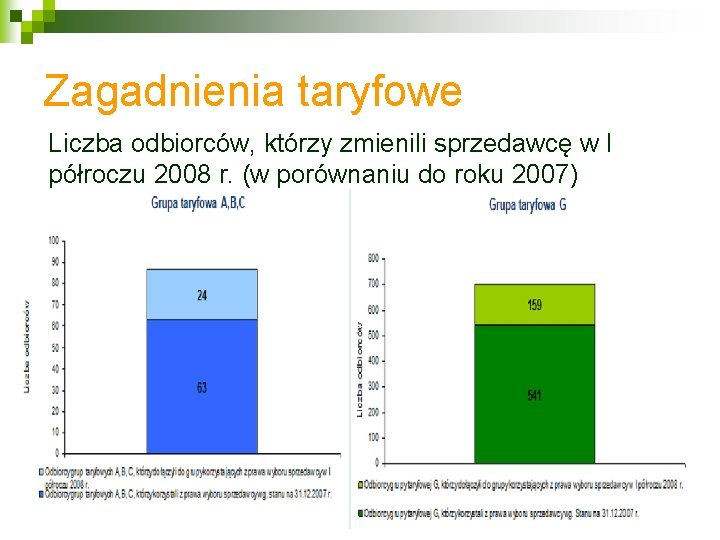

Zagadnienia taryfowe Liczba odbiorców, którzy zmienili sprzedawcę w I półroczu 2008 r. (w porównaniu do roku 2007)
Zagadnienia taryfowe n Na rachunkach za energię można oszczędzać – często bezinwestycyjnie n Warto analizować zmiany taryf dostawców energii i reagować elastycznie n Nowe możliwości wynikające z działania rynków energii
OPTYMALIZACJA KOSZTÓW Poziom mocy umownych oraz zarejestrowane miesięczne moce maksymalne dla odbioru Budynek C [k. W]
OPTYMALIZACJA KOSZTÓW ZUŻYCIA/ZAKUPU ENERGII ELEKTRYCZNEJ U ODBIORCÓW v optymalizacja zużycia i produkcji (wytwarzania) energii elektrycznej (działania efektywnościowe) – AUDYT TECHNICZNY v dostosowanie krzywych zużycia do realiów taryfikacji/kształtowania cen energii elektrycznej – AUDYT HANDLOWY v MAKSYMALIZACJA MOŻLIWOŚCI WYTWARZANIA „WŁASNEGO” – możliwości współpracy ze sprzedawcą

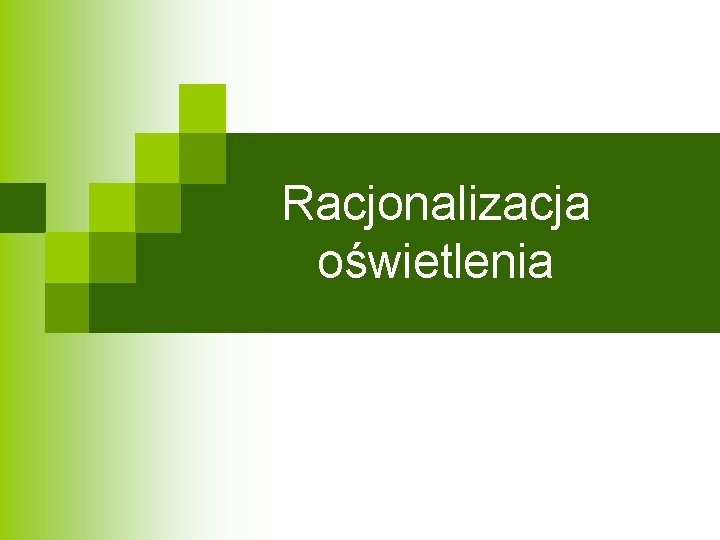

Racjonalizacja oświetlenia

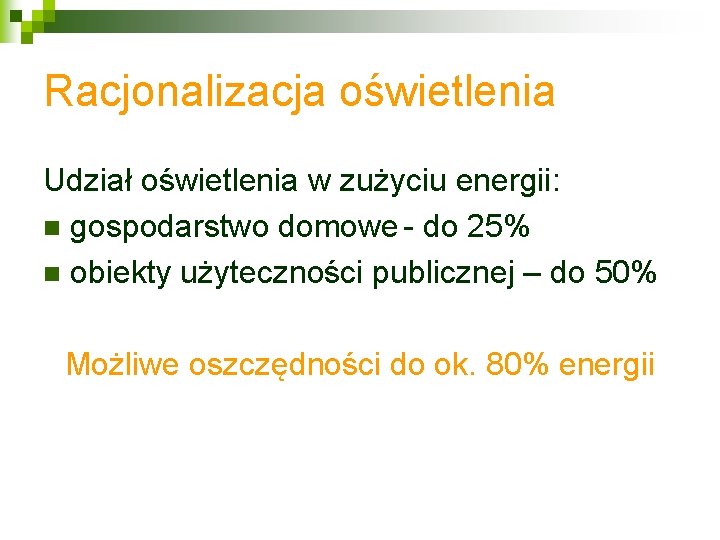

Racjonalizacja oświetlenia Udział oświetlenia w zużyciu energii: n gospodarstwo domowe - do 25% n obiekty użyteczności publicznej – do 50% Możliwe oszczędności do ok. 80% energii
Racjonalizacja oświetlenia Działania oszczędnościowe: n Wymiana tradycyjnych źródeł światła (żarówki, świetlówki) na energooszczędne (świetlówki kompaktowe, lampy sodowe) n Dobór właściwych do zastosowania źródeł światła n Montaż właściwych opraw oświetleniowych
Racjonalizacja oświetlenia Działania oszczędnościowe (cd): n Zachowanie czystości opraw n Montaż urządzeń do regulacji natężenia oświetlenia n Montaż urządzeń automatycznego włączania i wyłączania oświetlenia n Zastąpienie oświetlenia ogólnego oświetleniem ogólnym zlokalizowanym n Właściwe wykorzystanie światła dziennego
Racjonalizacja oświetlenia Skuteczność świetlna źródeł Źródło żarówki halogenowe (nn) świetlówki f 38 mm świetlówki kompaktowe świetlówki f 26 mm świetlówki zasilane w. cz. Skuteczność świetlna, lm/W 8 – 15 12 – 17 40 – 55 45 – 60 50 – 80 100
Racjonalizacja oświetlenia Sprawność opraw oświetleniowych Rodzaj oprawy do żarówek oprawy do świetlówek (proste konstrukcje) oprawy do świetlówek (z odbłyśnikami) oprawy do rtęciówek i sodówek Średnia sprawność, % 54 60 67 77
Racjonalizacja oświetlenia Porównanie parametrów żarówki i świetlówki kompaktowej Źródło żarówka świetlówka Moc znamion. W 60 11 Moc Strumień Trwałość pobierana świetlny h W lm 60 12, 5 540 550 Cena zł 1. 000 1 10. 000 10 - 40
Racjonalizacja oświetlenia Analiza opłacalności wymiany żarówki 60 W na świetlówkę kompaktową 11 W Oszczędność mocy, W Czas użytkowania w roku, h/a Oszczędność energii, k. Wh/a Cena energii elektrycz. , zl/k. Wh Oszczędność roczna, zł/a Różnica nakładów zł Okres zwrotu nakładów lat 47, 5 500 23, 8 0, 30 7, 13 14 – 39 1, 96 -5, 47 47, 5 1000 47, 5 0, 30 14, 25 14 – 39 0, 98 -2, 74 47, 5 2000 95, 0 0, 30 28, 5 14 – 39 0, 49 -1, 37
Racjonalizacja oświetlenia Przykład oszczędności energetycznych w wyniku zastąpienia oświetlenia ogólnego oświetleniem ogólnym zlokalizowanym
Racjonalizacja oświetlenia Zasady racjonalnego projektowania i użytkowania instalacji oświetleniowej 1. 2. 3. 4. 5. Wyłączaj zbędne oświetlenie Dostosuj oświetlenie do wykonywanej pracy Używaj najlepszych źródeł światła, odpowiednich do zastosowań Używaj odpowiednich opraw oświetleniowych Zastosuj instalację o minimalnych stratach
Racjonalizacja oświetlenia Zasady racjonalnego projektowania i użytkowania instalacji oświetleniowej (cd) 6. 7. 8. 9. 10. Dobieraj odpowiedni kolor światła Maksymalnie wykorzystuj światło dzienne Wyłączaj światło, gdy wychodzisz z pomieszczenia Czyść oprawy oświetleniowe i wymieniaj zużyte źródła światła Unikaj rozwiązań tymczasowych i zastępczych
Przykład oszczędności Zamiana żarówki 60 W na świetlówkę kompaktową 11 W przynosi w ciągu roku: n n n roczny czas pracy: 1000 h redukcja zużycia energii: 49 k. Wh oszczędność węgla: 21 kg w. kamiennego 60 kg w. brunatnego
Przykład oszczędności Zamiana żarówki 60 W na świetlówkę kompaktową 11 W Roczna redukcja emisji: n 49 kg CO 2 n 445 g SO 2 n 112 g NOx n 74 g pyłów lotnych WCIĄŻ ŚWIECĄ MILIONY TAKICH ŻARÓWEK!!!
Oszczędzanie energii w maszynach wirujących

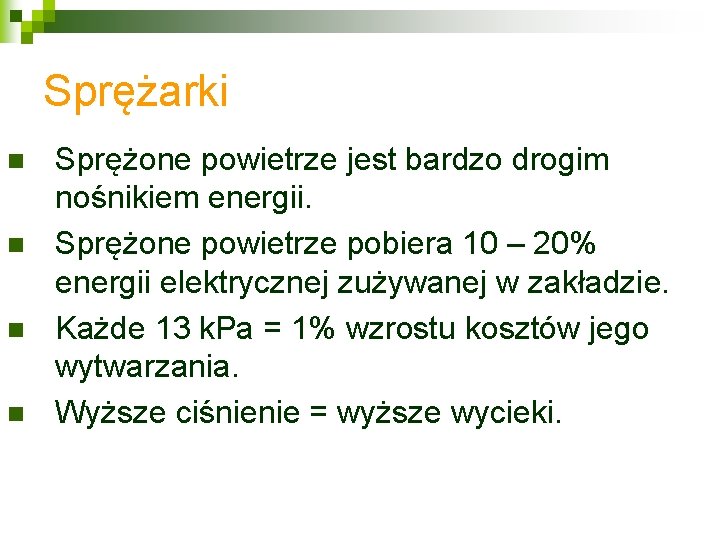

Sprężarki n n Sprężone powietrze jest bardzo drogim nośnikiem energii. Sprężone powietrze pobiera 10 – 20% energii elektrycznej zużywanej w zakładzie. Każde 13 k. Pa = 1% wzrostu kosztów jego wytwarzania. Wyższe ciśnienie = wyższe wycieki.
Metody oszczędzania energii w instalacji sprężonego powietrza n n Odpowiednia identyfikacja zapotrzebowania na sprężone powietrze i odpowiedni dobór sprężarki. Odpowiedni dobór ciśnienia roboczego. Zmiana prędkości obrotowej. Zapobieganie nieszczelnościom i stratom przesyłu

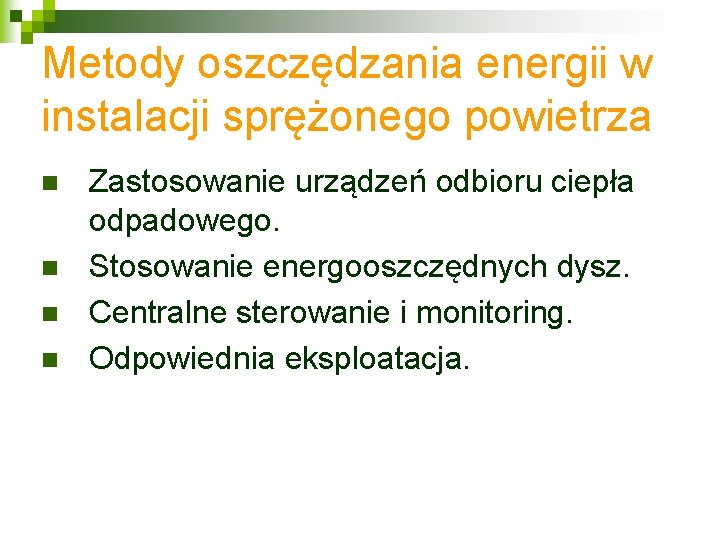

Metody oszczędzania energii w instalacji sprężonego powietrza n n Zastosowanie urządzeń odbioru ciepła odpadowego. Stosowanie energooszczędnych dysz. Centralne sterowanie i monitoring. Odpowiednia eksploatacja.

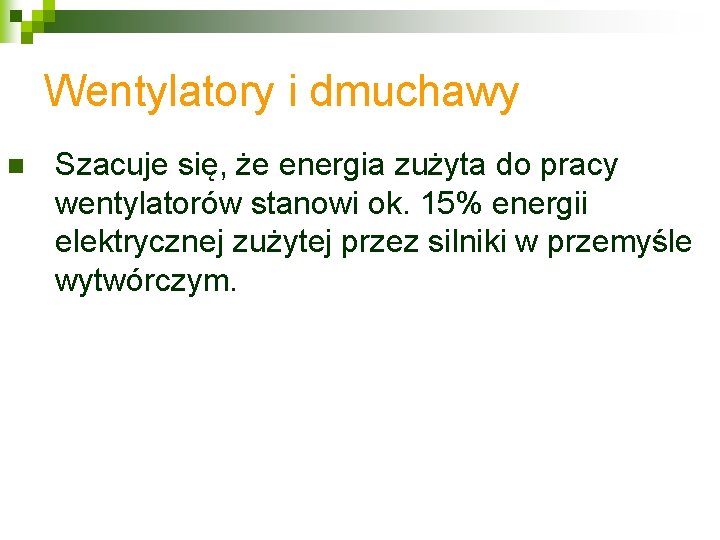

Wentylatory i dmuchawy n Szacuje się, że energia zużyta do pracy wentylatorów stanowi ok. 15% energii elektrycznej zużytej przez silniki w przemyśle wytwórczym.
Metody oszczędzania energii – zmienna wydajność wentylatora n n Zespołowa praca kilku wentylatorów. Układ regulacji wydajności wentylatora: nastawialne kierownice wstępne, ¨ nastawialne łopatki wirnika, ¨ regulacja przepustnicami, ¨ zmiana prędkości obrotowej ¨ n n regulacja tyrystorowa (przemienniki częstotliwości) przekładnia mechaniczna
Metody oszczędzania energii – stała wydajność wentylatora n n Zmniejszenie zewnętrznej średnicy wirnika lub jego wymiana. Wymiana wentylatora.

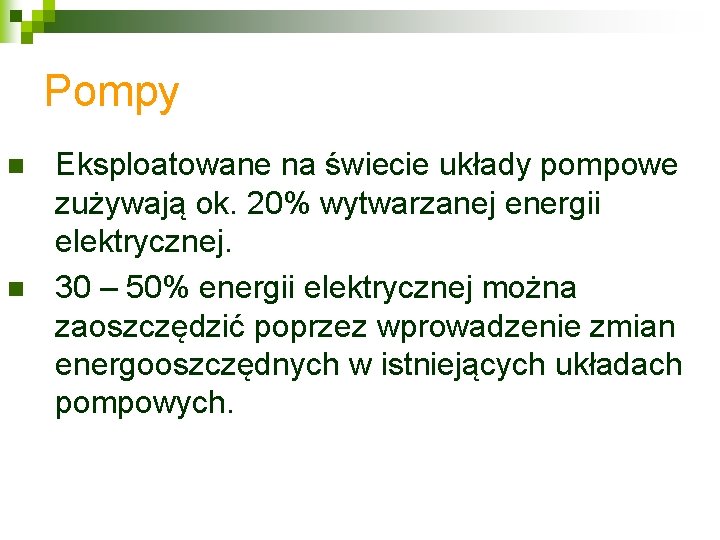

Pompy n n Eksploatowane na świecie układy pompowe zużywają ok. 20% wytwarzanej energii elektrycznej. 30 – 50% energii elektrycznej można zaoszczędzić poprzez wprowadzenie zmian energooszczędnych w istniejących układach pompowych.
Pompy n n Eksploatowane na świecie układy pompowe zużywają ok. 20% wytwarzanej energii elektrycznej. 30 – 50% energii elektrycznej można zaoszczędzić poprzez wprowadzenie zmian energooszczędnych w istniejących układach pompowych.
Metody oszczędzania energii n n n Prawidłowy dobór wydajności i wysokości podnoszenia pompy. Dobór pomp pop najwyższej sprawności. Stosowanie napędów zmiennoobrotowych (unikanie strat dławieniowych i upustowych).

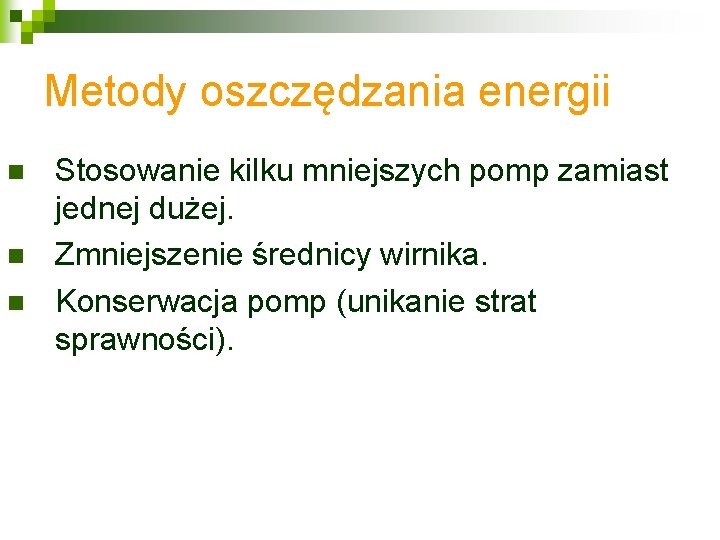

Metody oszczędzania energii n n n Stosowanie kilku mniejszych pomp zamiast jednej dużej. Zmniejszenie średnicy wirnika. Konserwacja pomp (unikanie strat sprawności).
Racjonalne użytkowanie ciepła w przedsiębiorstwie
Oszczędzanie energii Zakres: n ciepło (co, cwu, wentylacja) n energia elektryczna n woda n gaz

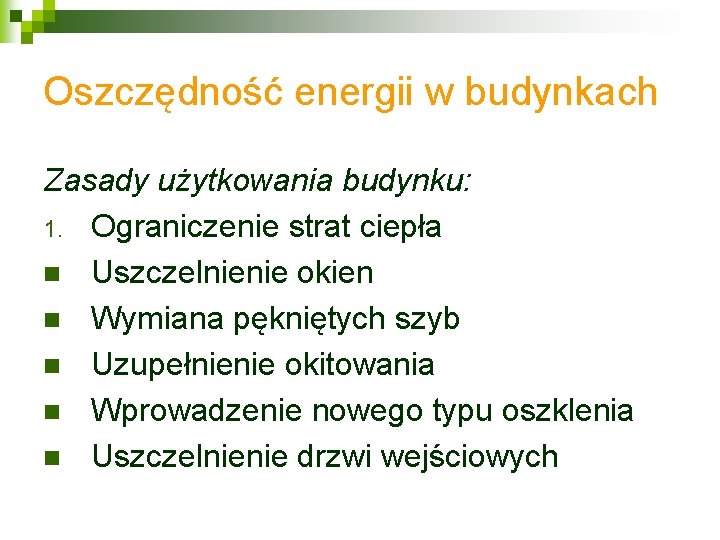

Oszczędność energii w budynkach Zasady użytkowania budynku: 1. Ograniczenie strat ciepła n Uszczelnienie okien n Wymiana pękniętych szyb n Uzupełnienie okitowania n Wprowadzenie nowego typu oszklenia n Uszczelnienie drzwi wejściowych
Oszczędność energii w budynkach 2. n n n Pełne wykorzystanie działania grzejników Grzejniki bez obudowy Grzejniki nie zasłonięte firankami itp. Ekrany zagrzejnikowe

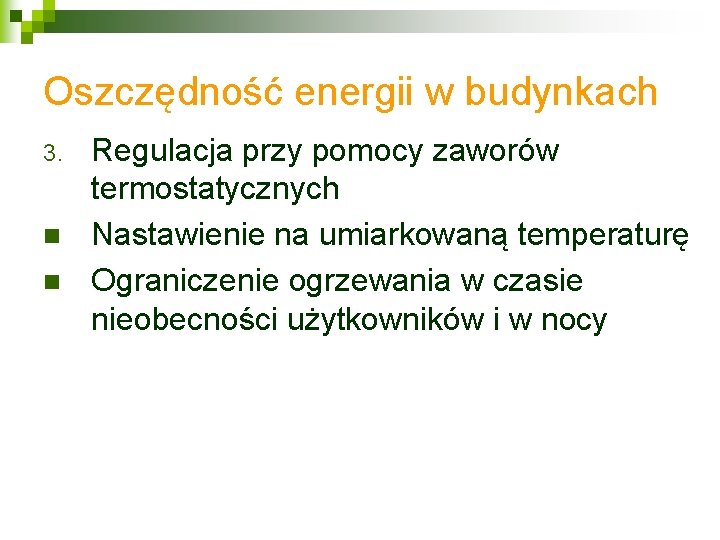

Oszczędność energii w budynkach 3. n n Regulacja przy pomocy zaworów termostatycznych Nastawienie na umiarkowaną temperaturę Ograniczenie ogrzewania w czasie nieobecności użytkowników i w nocy

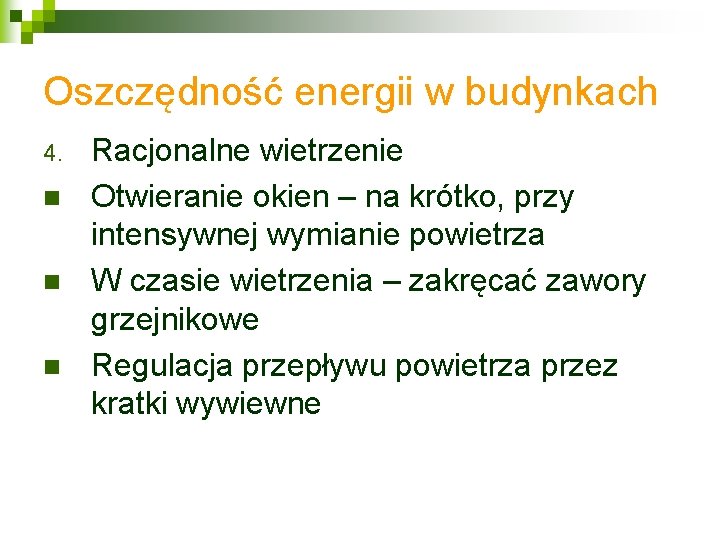

Oszczędność energii w budynkach 4. n n n Racjonalne wietrzenie Otwieranie okien – na krótko, przy intensywnej wymianie powietrza W czasie wietrzenia – zakręcać zawory grzejnikowe Regulacja przepływu powietrza przez kratki wywiewne
Oszczędność energii w budynkach 5. n n n Użytkowanie wody Naprawa kapiących kranów Kąpiele pod prysznicem zamiast w wannie (50 – 70% oszczędności) Stosowanie sprzętu dobierającego ilość wody do rzeczywistego zapotrzebowania

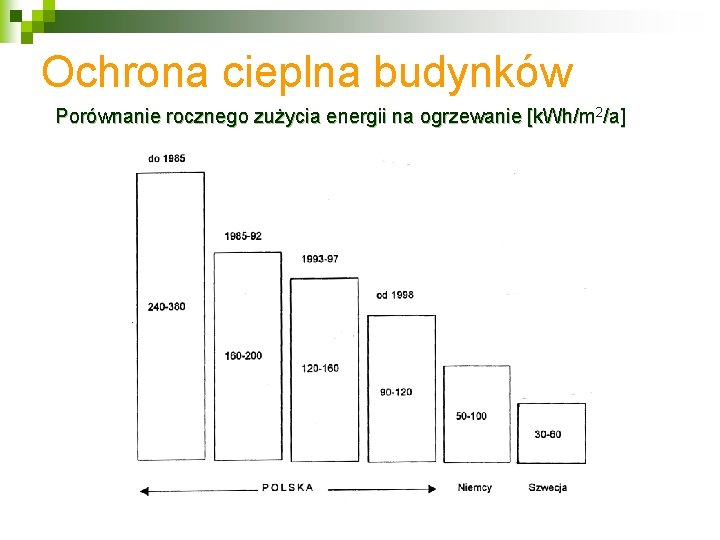

Ochrona cieplna budynków Porównanie rocznego zużycia energii na ogrzewanie [k. Wh/m 2/a]
Ochrona cieplna budynków Przyczyny wysokiego zużycia energii na ogrzewanie: n Niska izolacyjność cieplna ścian, dachów, okien i drzwi n Kształt bryły budynku i jego usytuowanie n Niska sprawność źródeł ciepła
Ochrona cieplna budynków Przyczyny wysokiego zużycia energii na ogrzewanie (cd): n Wysokie straty w sieciach przesyłowych i instalacjach wewnętrznych n Brak automatycznej regulacji n Niska motywacja do oszczędzania energii (brak liczników i urządzeń regulacyjnych)

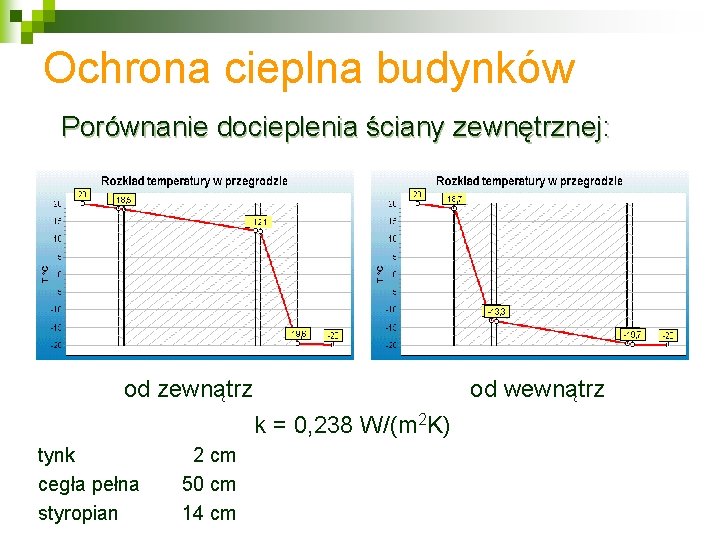

Ochrona cieplna budynków Porównanie docieplenia ściany zewnętrznej: od zewnątrz od wewnątrz k = 0, 238 W/(m 2 K) tynk cegła pełna styropian 2 cm 50 cm 14 cm
Ochrona cieplna budynków Ściana zewnętrzna: k = 1, 152 W/(m 2 K) tynk cegła pełna 2 cm 50 cm k = 0, 659 W/(m 2 K) tynk cegła pełna 2 cm 100 cm
Termomodernizacja Cel główny: n Obniżenie kosztów ogrzewania Cele dodatkowe: n Podniesienie komfortu użytkowania n Ochrona środowiska n Ułatwienie obsługi i konserwacji urządzeń
Termomodernizacja Zasady: n Termomodernizacja budynku powinna być połączona z modernizacją systemu ogrzewania n Jednoczesne wykonywanie remontu elewacji i pokrycia dachowego n Dążenie do optymalnych właściwości termicznych

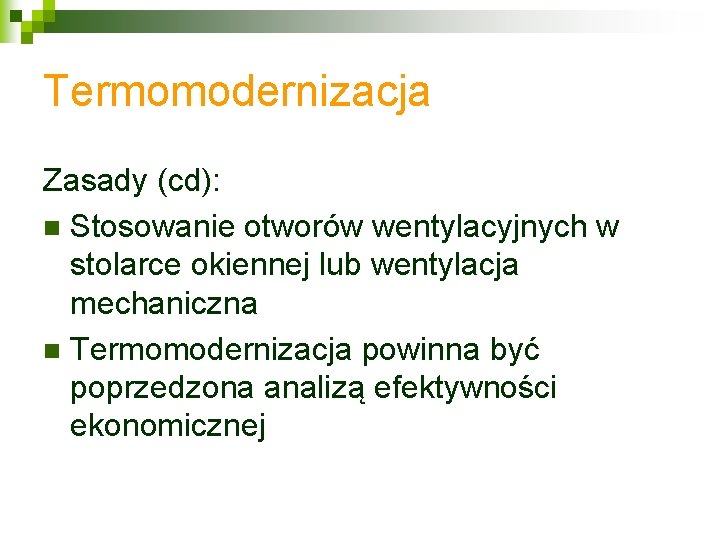

Termomodernizacja Zasady (cd): n Stosowanie otworów wentylacyjnych w stolarce okiennej lub wentylacja mechaniczna n Termomodernizacja powinna być poprzedzona analizą efektywności ekonomicznej

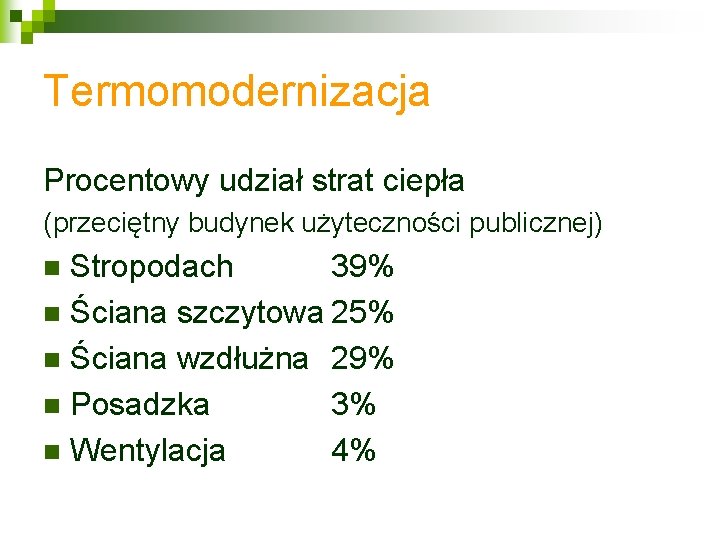

Termomodernizacja Procentowy udział strat ciepła (przeciętny budynek użyteczności publicznej) Stropodach 39% n Ściana szczytowa 25% n Ściana wzdłużna 29% n Posadzka 3% n Wentylacja 4% n
Termomodernizacja Przykładowe okresy zwrotu usprawnień: n Docieplenie stropodachu 4 lata n Docieplenie ścian szczytowych 7 lat n Docieplenie ścian wzdłużnych 8 lat n Uszczelnienie okien (+ nawiewniki) 10 lat n Wymiana okien 15 lat
Termomodernizacja Efekt ekonomiczny: Redukcja kosztów energii do 40% Efekt ekologiczny: Redukcja zużycia energii pierwotnej do 50%

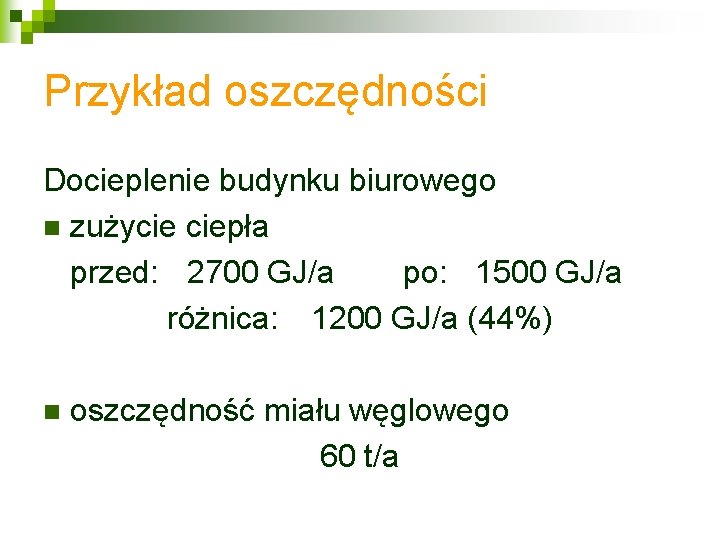

Przykład oszczędności Docieplenie budynku biurowego n zużycie ciepła przed: 2700 GJ/a po: 1500 GJ/a różnica: 1200 GJ/a (44%) n oszczędność miału węglowego 60 t/a
Przykład oszczędności Docieplenie budynku biurowego – efekty środowiskowe Ograniczenie emisji o: n 88 t CO 2 n 320 kg SO 2 n 120 kg NOx n 111 kg pyłów lotnych

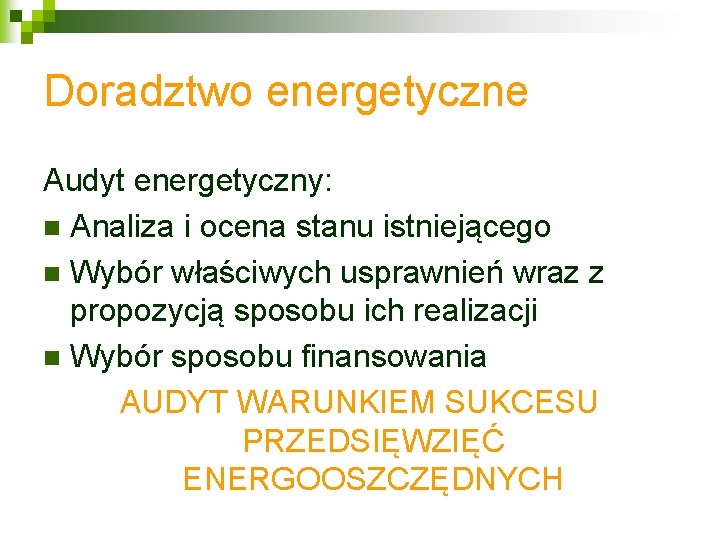

Doradztwo energetyczne Audyt energetyczny: n Analiza i ocena stanu istniejącego n Wybór właściwych usprawnień wraz z propozycją sposobu ich realizacji n Wybór sposobu finansowania AUDYT WARUNKIEM SUKCESU PRZEDSIĘWZIĘĆ ENERGOOSZCZĘDNYCH
IV DNI ENERGII ODNAWIALNEJ OSZCZĘDZANIE ENERGII MOŻLIWOŚCI I REZULTATY POWIAT BRODNICKI dr inż. Zbigniew Wyszogrodzki Brodnica, 13. 09. 2012.
