ITU-T H. 323

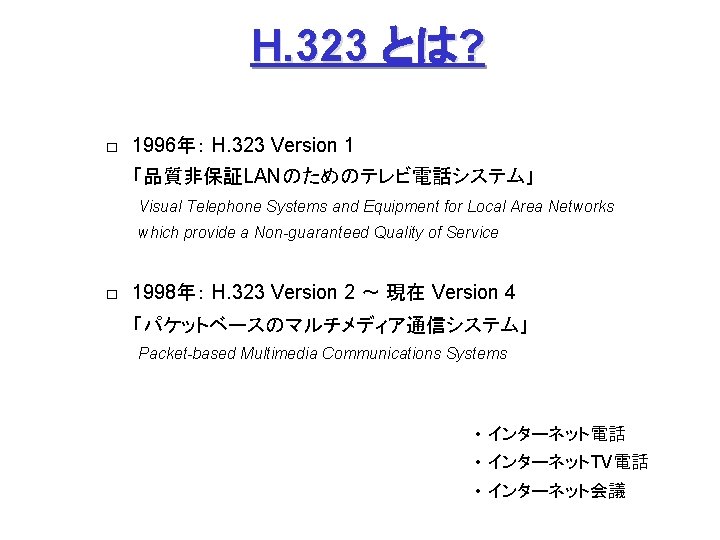

H. 323 とは? □ 1996年: H. 323 Version 1 「品質非保証LANのためのテレビ電話システム」 Visual Telephone Systems and Equipment for Local Area Networks which provide a Non-guaranteed Quality of Service □ 1998年: H. 323 Version 2 ~ 現在 Version 4 「パケットベースのマルチメディア通信システム」 Packet-based Multimedia Communications Systems • インターネット電話 • インターネットTV電話 • インターネット会議

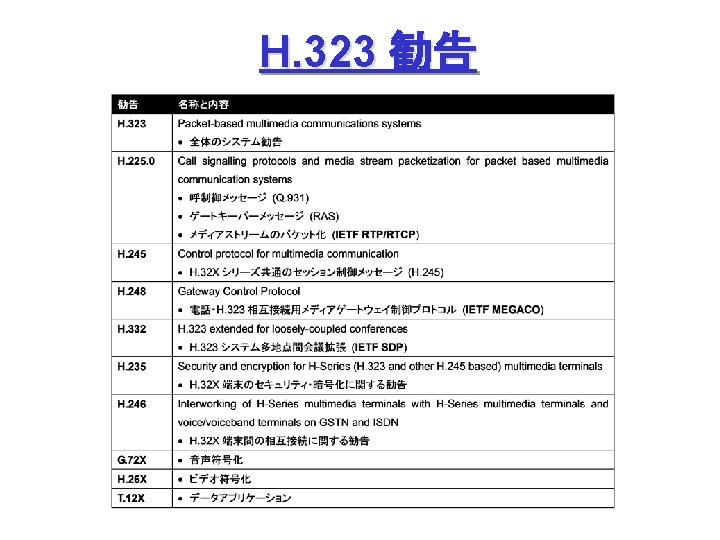

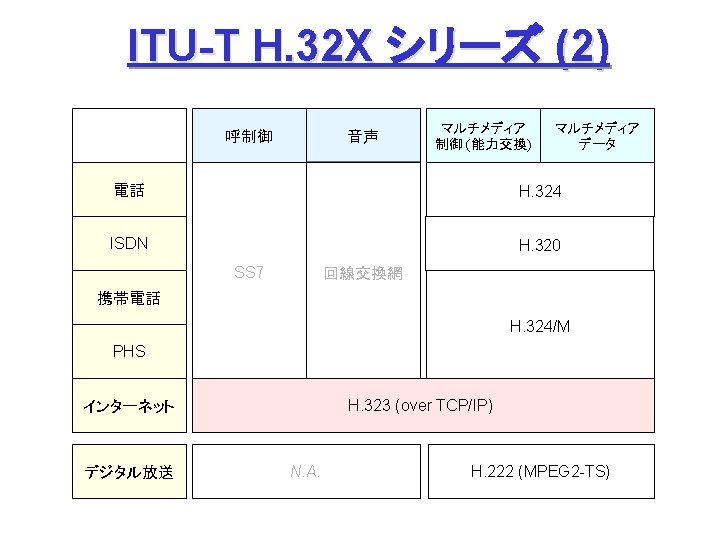

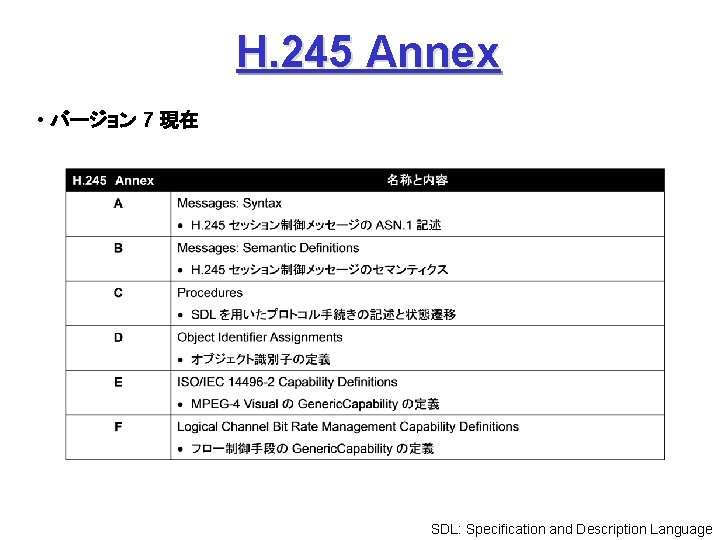

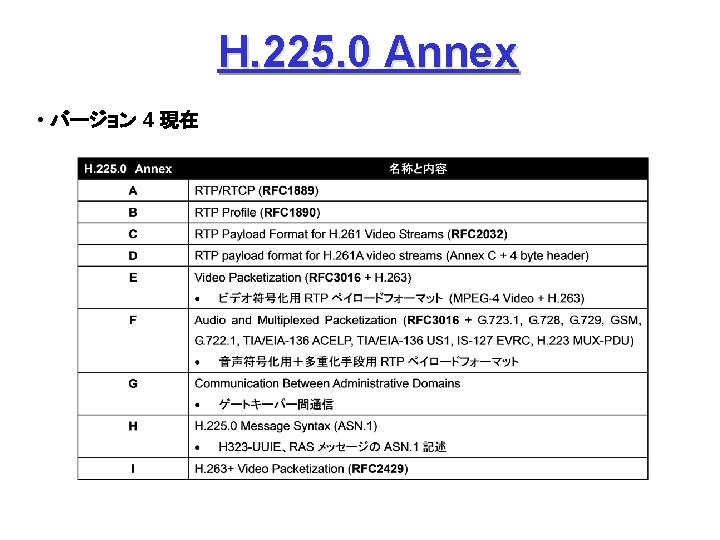

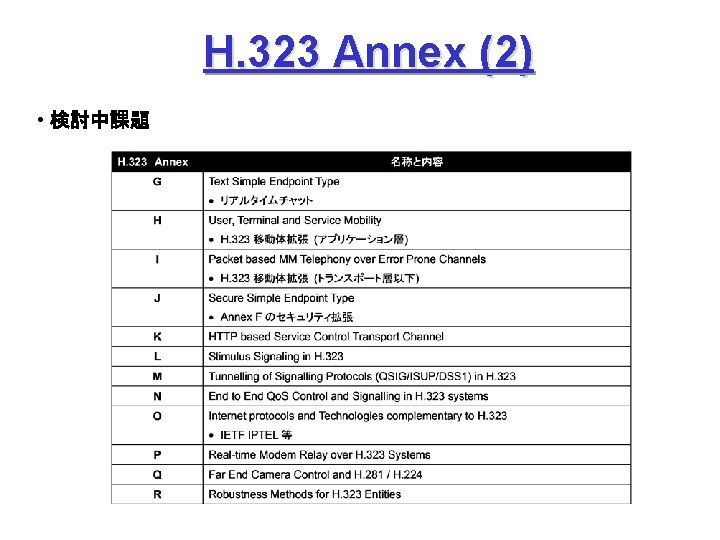

H. 245 Annex • バージョン 7 現在 SDL: Specification and Description Language

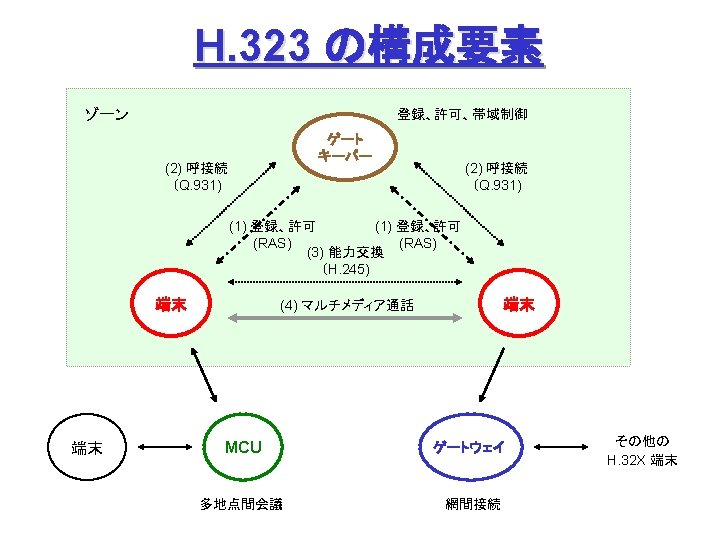

接続モデル (1) • Direct Call Signalling / Direct H. 245 Control ゲート キーパー 端末 登録 (register) アドレス・番号変換 (translation) 端末 登録・許可 (RAS) 1719 番 登録 (register) アドレス・番号変換 (translation) 呼接続 (Q. 931/H 323 -UUIE) 接続 (connect) 1720 番 交渉 (negotiation) 能力交換 (H. 245) dynamic port メディア通話 (RTP/RTCP) dynamic port 交渉 (negotiation)
接続モデル (2) • GK Routed Call Signalling / Direct H. 245 Control ゲート キーパー 端末 登録 (register) アドレス・番号変換 (translation) 端末 登録・許可 (RAS) 1719 番 呼接続 (Q. 931) 接続 (connect) 1720 番 交渉 (negotiation) 登録 (register) アドレス・番号変換 (translation) 1720 番 能力交換 (H. 245) dynamic port メディア通話 (RTP/RTCP) dynamic port 交渉 (negotiation)

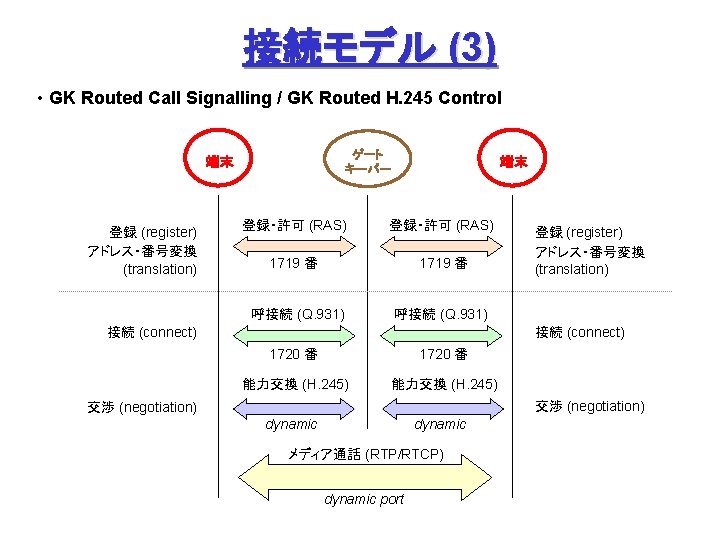

接続モデル (3) • GK Routed Call Signalling / GK Routed H. 245 Control ゲート キーパー 端末 登録 (register) アドレス・番号変換 (translation) 端末 登録・許可 (RAS) 1719 番 呼接続 (Q. 931) 登録 (register) アドレス・番号変換 (translation) 呼接続 (Q. 931) 接続 (connect) 1720 番 能力交換 (H. 245) 交渉 (negotiation) dynamic メディア通話 (RTP/RTCP) dynamic port

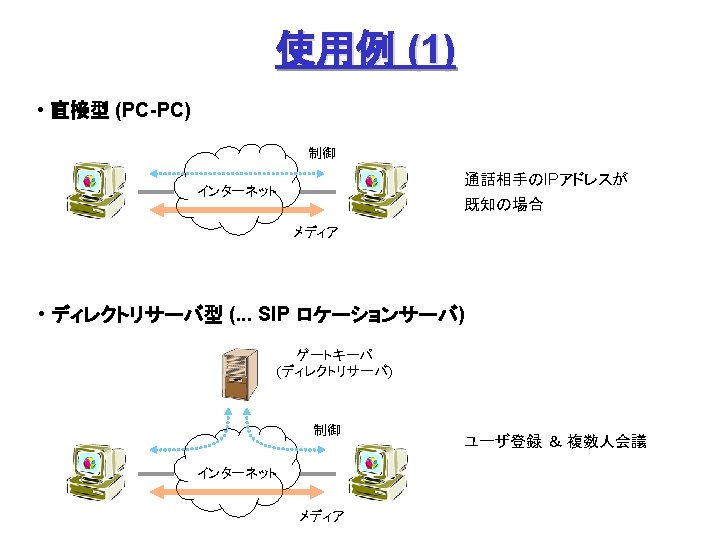

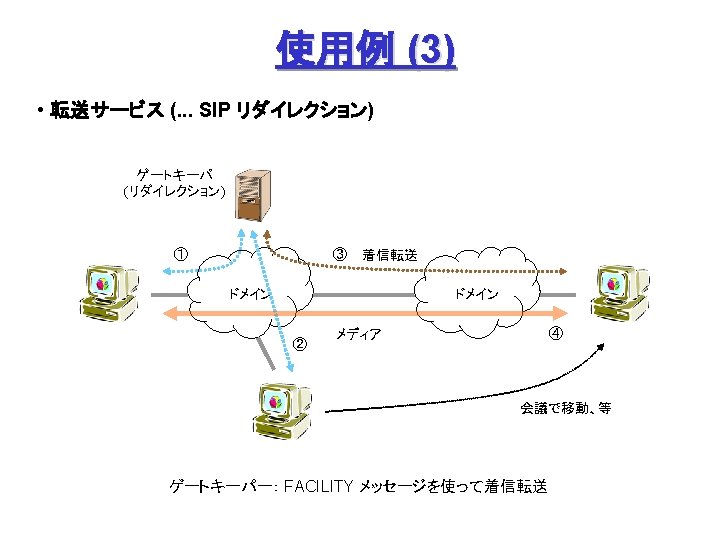

使用例 (7) • 多地点間会議 (1) Centralized (2) Distributed (3) Loosely Coupled (H. 332) Centralized MCU Multipoint Control Unit Multicast or Multiple Unicasts Distributed (receive only)

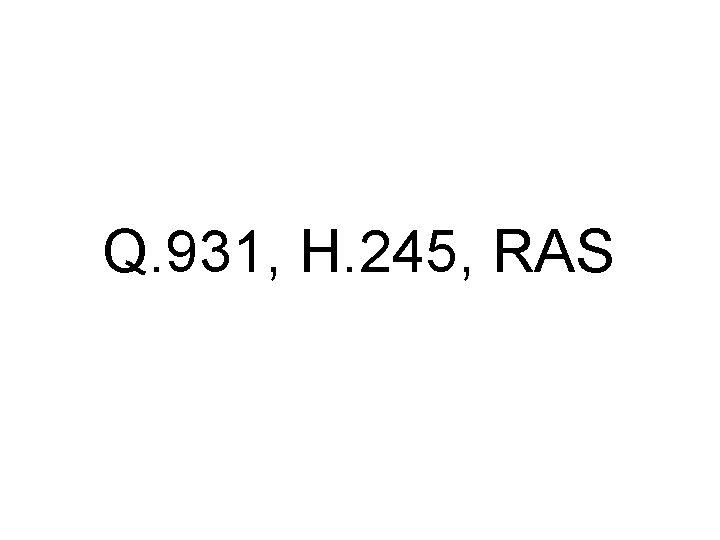

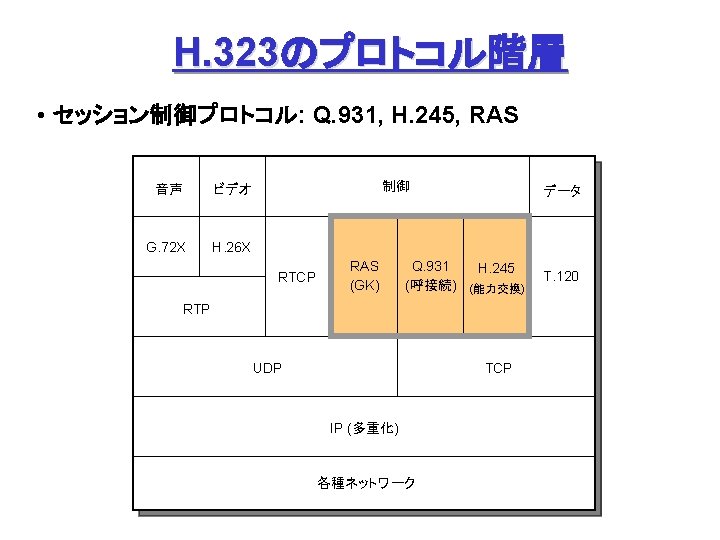

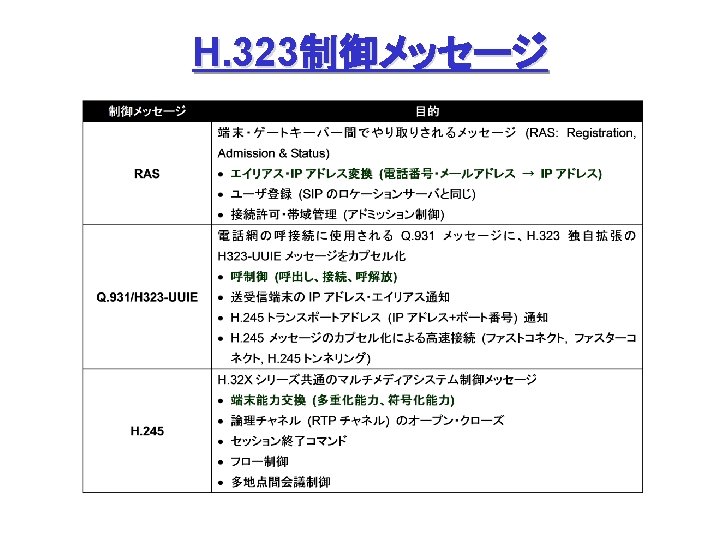

Q. 931, H. 245, RAS

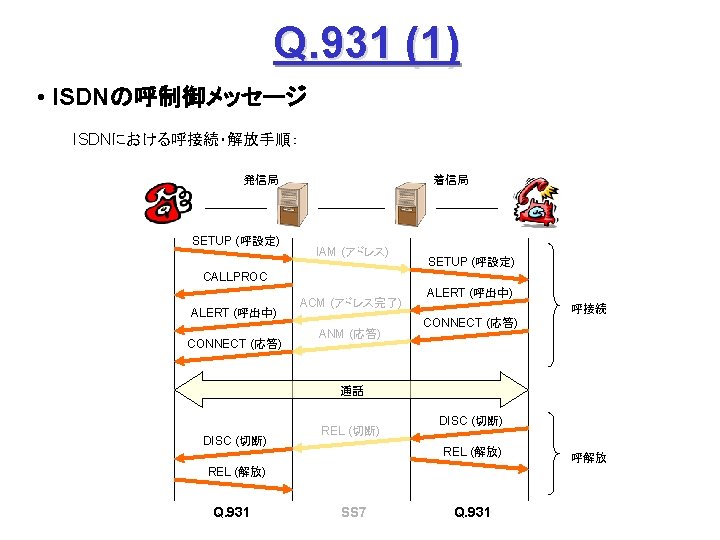

Q. 931 (3) • Q. 931メッセージフォーマット プロトコル識別子 (0 x 08) 0 x 00 共通ヘッダ 0 x 02 呼番号 (call reference value) メッセージタイプ ALERT: 0 x 01 SETUP: CONNECT: . . . 0 x 05 0 x 07 情報要素識別子 情報要素 (Information Element) (Information. Element) 要素長 内容 H 323 -UUIE

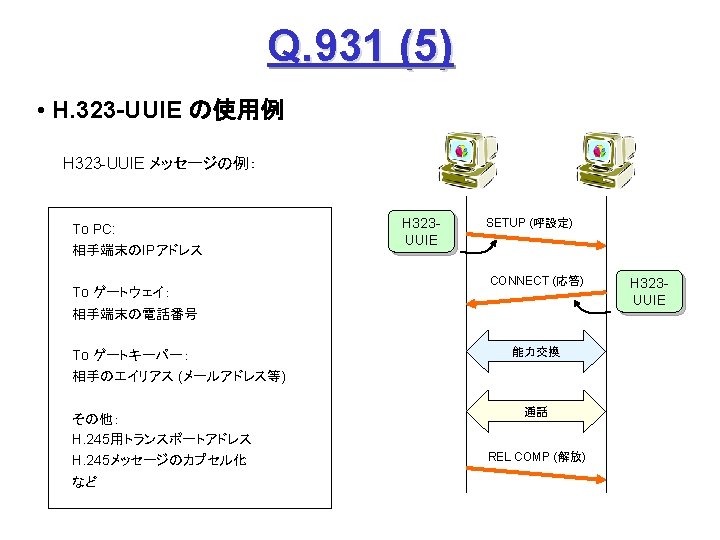

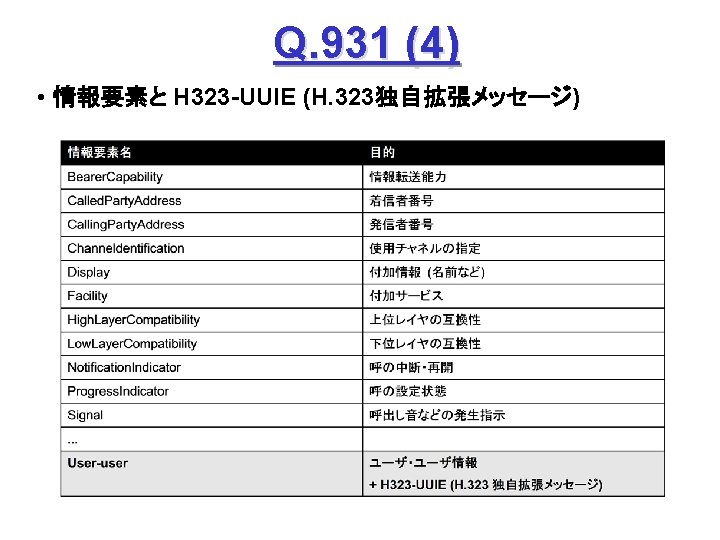

H. 245 (3) * H 245手順のスキップ (1) • Fast. Connect / Faster. Connect 端末A Q. 931 端末B SETUP CALL PROC 端末 B の Fast. Start 端末 A の Fast. Start H 245メッセージ (Open. Logical. Channel) ALERTING CONNECT (ACKを兼ねる) Fast. Connect (Annex F): Q 931メッセージにH 245メッセージを (H. 245) 含めてしまい、H 245手順を省略 スキップ Faster. Connect (Annex E): RTP さらに TCP を UDP+タイムアウトで置換
H. 245 (4) * H 245手順のスキップ (2) • H. 245 トンネリング 端末A Q. 931 端末 B の Fast. Start + 端末 B の H 245 Control 端末B SETUP 端末 A の + H 245 Control CONNECT H 245メッセージ (Open. Logical. Channel 以外) FACILITY (H. 245) 端末 A の Fast. Start 端末 A の H 245 Control スキップ RTP SIPと同様の通信回数
RAS (1) • 端末・ゲートキーパー交換メッセージ RAS: Registration, Admission and Status
RAS (3) • 使用例 (2) (1) 直接型 (direct-routed) 端末 ゲートキーパー 端末 ARQ ACF (2) 間接型 (GK-routed) 端末 ゲートキーパー ARQ アドレス解決 SETUP ACF SETUP CALL PROC ARQ ACF 送信者確認 ALERTING CONNECT アドレス解決 SETUP CALL PROC 送信者確認 端末 ACF ALERTING CONNECT

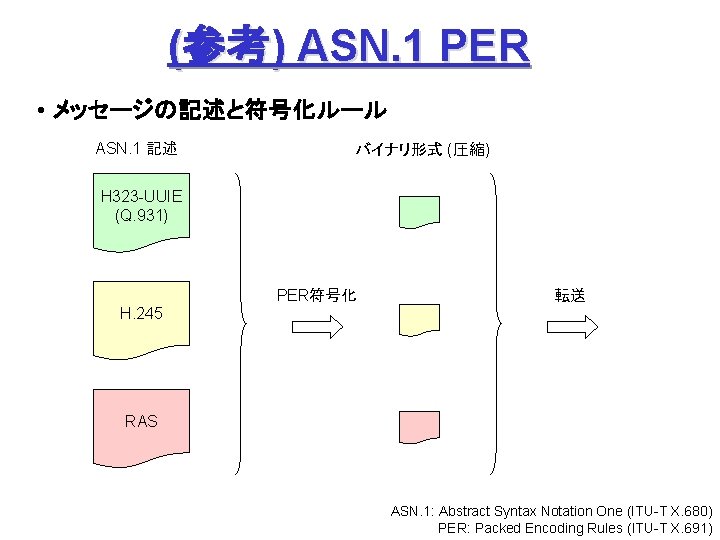

(参考) ASN. 1 PER • メッセージの記述と符号化ルール ASN. 1 記述 バイナリ形式 (圧縮) H 323 -UUIE (Q. 931) PER符号化 転送 H. 245 RAS ASN. 1: Abstract Syntax Notation One (ITU-T X. 680) PER: Packed Encoding Rules (ITU-T X. 691)

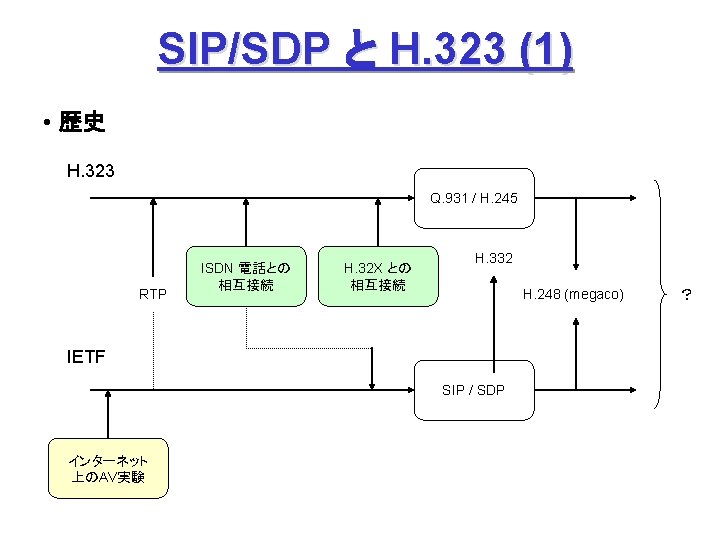

SIP/SDP と H. 323

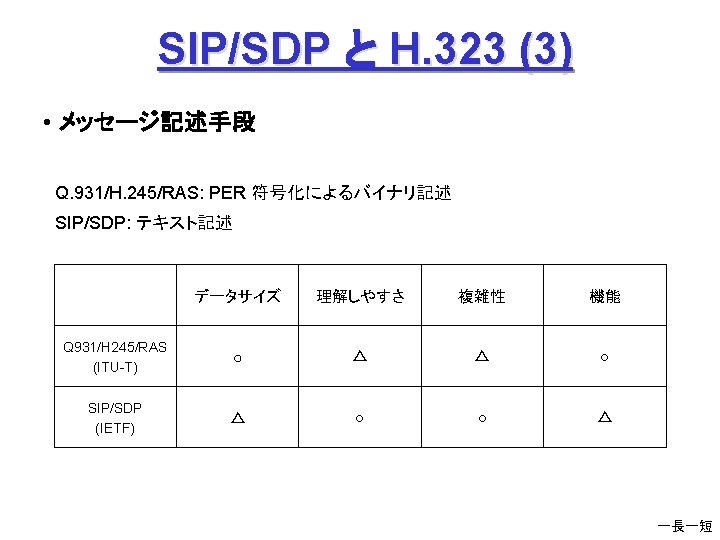

付録 Q. 931, H. 245, RAS
Q. 931 (1) • H 323 -UUIE (1) 抜粋 H 323 -UU-PDU : : = SEQUENCE { h 323 -message-body CHOICE { setup call. Proceeding connect alerting user. Information release. Complete facility. . . , }. . . , h 245 Tunneling h 245 Control 個々の Q. 931 メッセージに対応した H. 323 拡張メッセージ Setup-UUIE, Call. Proceeding-UUIE, Connect-UUIE, Alerting-UUIE, UI-UUIE, Release. Complete-UUIE, Facility-UUIE, H. 245 トンネリング用 BOOLEAN, SEQUENCE OF OCTET STRING OPTIONAL, } ASN. 1 記述
Q. 931 (2) • H 323 -UUIE (2) 抜粋 H. 245 (能力交換) 用トランスポートアドレス 着信端末トランスポートアドレス、 エイリアスアドレス (電話番号等)、等 Setup-UUIE : : = SEQUENCE { protocol. Identifier Protocol. Identifier, h 245 Address Transport. Address OPTIONAL, source. Address SEQUENCE OF Alias. Address OPTIONAL, source. Info Endpoint. Type, destination. Address SEQUENCE OF Alias. Address OPTIONAL, dest. Call. Signal. Address Transport. Address OPTIONAL, dest. Extra. Call. Info SEQUENCE OF Alias. Address OPTIONAL, dest. Extra. CRV SEQUENCE OF Call. Reference. Value OPTIONAL, active. MC BOOLEAN, conference. ID Conference. Identifier, . . . , fast. Start SEQUENCE OF Open. Logical. Channel OPTIONAL, } 高速接続用 (Fast. Connect, Faster. Connect) ASN. 1 記述

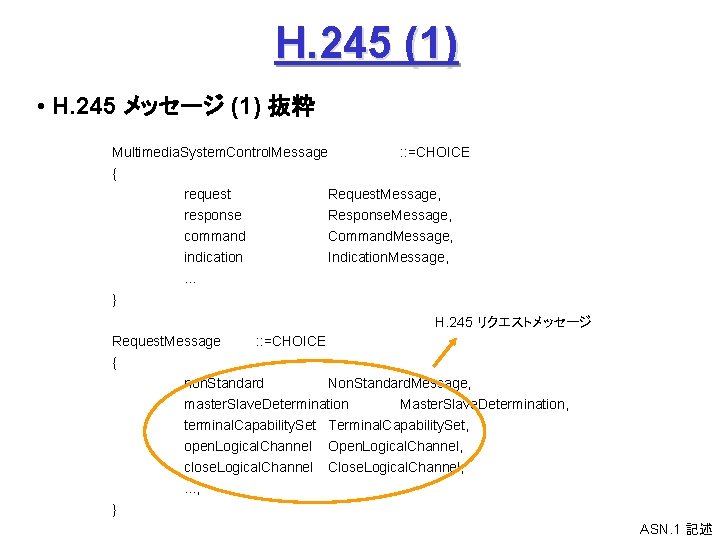

H. 245 (1) • H. 245 メッセージ (1) 抜粋 Multimedia. System. Control. Message : : =CHOICE { request response command indication. . . Request. Message, Response. Message, Command. Message, Indication. Message, } H. 245 リクエストメッセージ Request. Message : : =CHOICE { non. Standard Non. Standard. Message, master. Slave. Determination Master. Slave. Determination, terminal. Capability. Set Terminal. Capability. Set, open. Logical. Channel Open. Logical. Channel, close. Logical. Channel Close. Logical. Channel, . . . , } ASN. 1 記述
H. 245 (2) • H. 245 メッセージ (2) 抜粋 H 2250 Capability : : =SEQUENCE 多地点間会議能力 { maximum. Audio. Delay. Jitter INTEGER(0. . 1023), receive. Multipoint. Capability, transmit. Multipoint. Capability, receive. And. Transmit. Multipoint. Capability, mc. Capability SEQUENCE { centralized. Conference. MC BOOLEAN, decentralized. Conference. MC BOOLEAN, . . . }, rtcp. Video. Control. Capability media. Packetization. Capability. . . , transport. Capability BOOLEAN, Media. Packetization. Capability, Transport. Capability OPTIONAL, } RTP能力 ASN. 1 記述
H. 245 (3) • H. 245 メッセージ (3) 抜粋 H 263 Video. Capability : : =SEQUENCE { sqcif. MPI cif 4 MPI cif 16 MPI max. Bit. Rate unrestricted. Vector arithmetic. Coding advanced. Prediction pb. Frames INTEGER (1. . 32) OPTIONAL, NTEGER (1. . 32) OPTIONAL, INTEGER (1. . 192400), BOOLEAN, . . . , h 263 Options H 263 Options OPTIONAL H. 263 オプション } H. 263+ オプション ASN. 1 記述

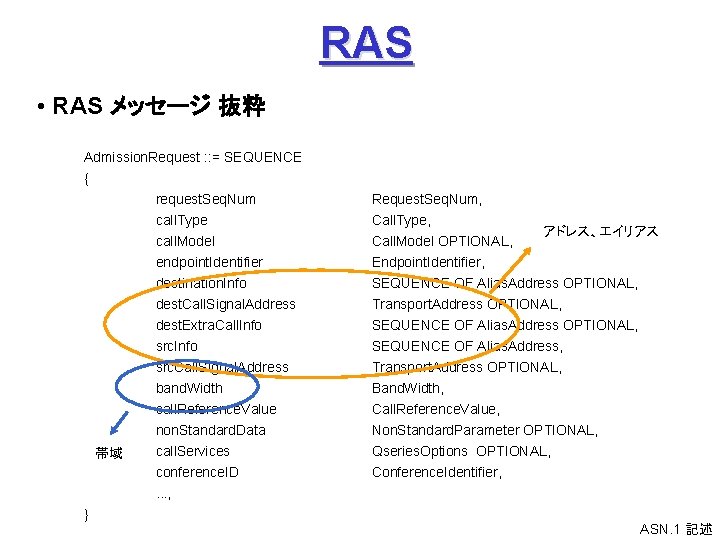

RAS • RAS メッセージ 抜粋 Admission. Request : : = SEQUENCE { 帯域 } request. Seq. Num call. Type call. Model endpoint. Identifier destination. Info dest. Call. Signal. Address dest. Extra. Call. Info src. Call. Signal. Address band. Width Request. Seq. Num, Call. Type, アドレス、エイリアス Call. Model OPTIONAL, Endpoint. Identifier, SEQUENCE OF Alias. Address OPTIONAL, Transport. Address OPTIONAL, SEQUENCE OF Alias. Address, Transport. Address OPTIONAL, Band. Width, call. Reference. Value non. Standard. Data call. Services conference. ID. . . , Call. Reference. Value, Non. Standard. Parameter OPTIONAL, Qseries. Options OPTIONAL, Conference. Identifier, ASN. 1 記述
