Čištění kolejového lože
Co musí splňovat kolejové lože rovnoměrné přenášení zatížení do podloží velký odpor proti podélnému i příčnému posunu pražců jednoduchou úpravu GPK zajišťovat pružnost koleje zajistit odvod vody (životnost pražců, únosnost podloží)
Požadavky na pláň tělesa ž. sp. dostatečná pevnost (únosnost) dostatečná mrazuvzdornost schopnost bránit pronikání (vzlínání) jemnozrnných částic do kolejového lože bez plošných nerovností - řádný odtok vody prosakující kolejovým ložem
Příčiny znečišťování kol. lože překročení podílu jemných částic (do 22, 5 mm) dynamické síly (mechanické obrušování) navátí nečistot spad přepravovaných substrátů vzlínání, vytlačování podloží podbíjení, podsypávání
Následky znečišťování kol. lože omezení propustnosti redukce vnitřního tření nerovnoměrné sedání (výškové závady) zvýšení namáhání kolejového lože pronikání jemných částic až na povrch blátivá místa podbíjení má jen krátkodobou účinnost
cílem čištění kolejového lože je obnovení jeho vlastností čištění kolejového lože znamená odstranění jemnozrnných částic

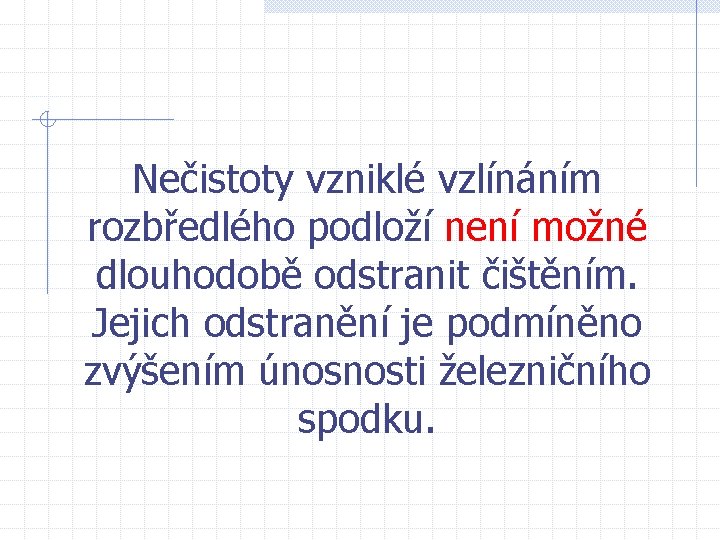

Nečistoty vzniklé vzlínáním rozbředlého podloží není možné dlouhodobě odstranit čištěním. Jejich odstranění je podmíněno zvýšením únosnosti železničního spodku.

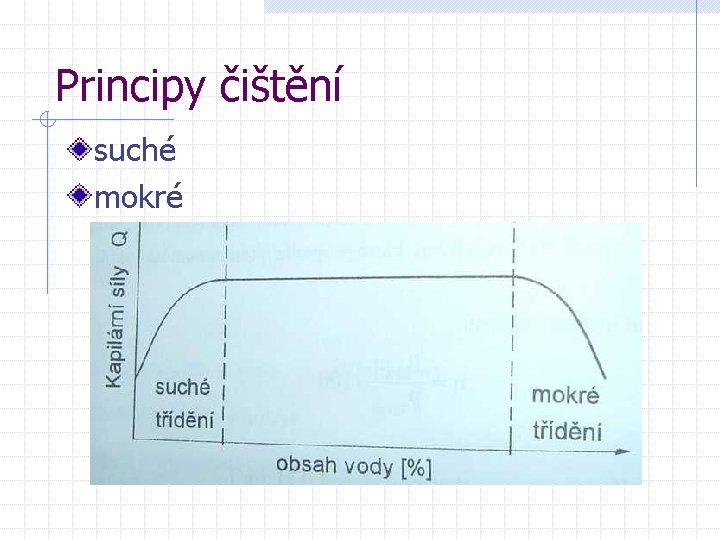

Principy čištění suché mokré

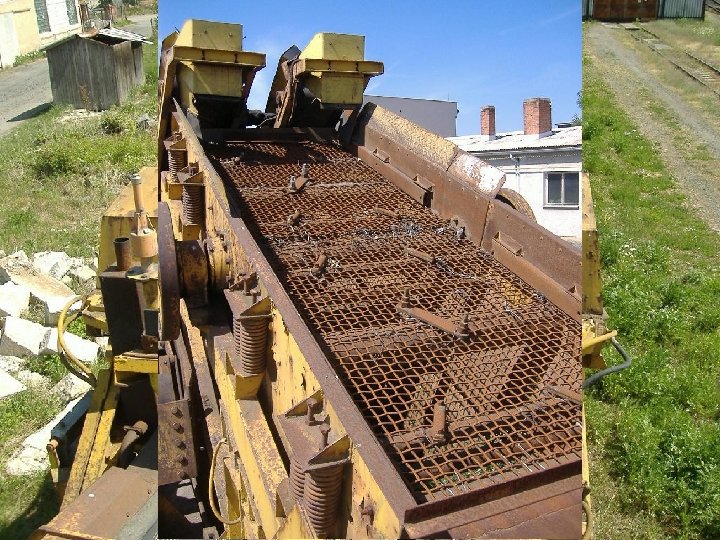

Konstrukce třídičů Rotační nekončité pásy - menší účinnost Vibrační síta n n rovinné - kombinace rovinného a kolmého pomaluběžné (5 -10 Hz) - rychloběžné (20 -30 Hz) výstředník, nevývažek, ojničky, elektromagnet kruhová - čtvercová oka Rychlost dopadu, odskoky, velikost otvorů, vyrovnávání převýšení

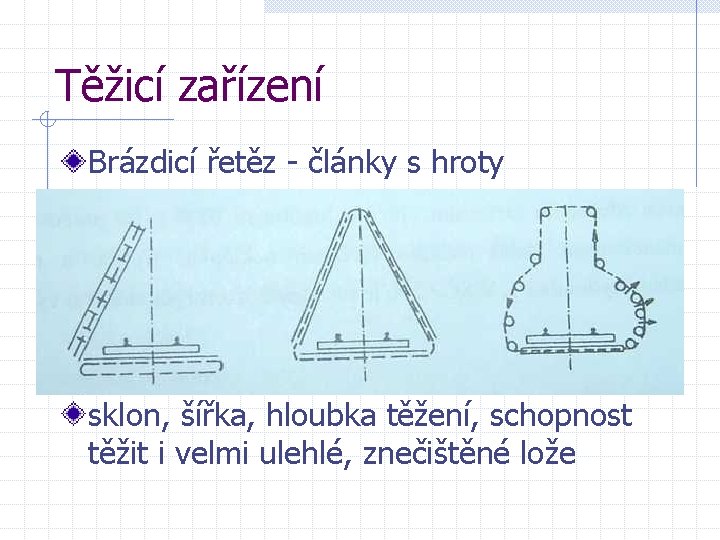

Těžicí zařízení Brázdicí řetěz - články s hroty n n nekončitý - materiál je jím vynášen k třídiči jednostranný - vynášení zajišťuje korečkový dopravník Korečkový dopravník - záhlavové čističky Nekončité síto - současně těžení a třídění sklon, šířka, hloubka těžení, schopnost těžit i velmi ulehlé, znečištěné lože
Ostatní zařízení manipulace s odpadem (cca 0, 6 -1 m 3/m) zdvihání koleje - příčný posun (překážky) kontrola polohy koleje doplňování štěrku - rovnoměrně hutnění
Druhy čištění celoprofilové za hlavami pražců n n samostatně před celoprofilovým
Používané stroje

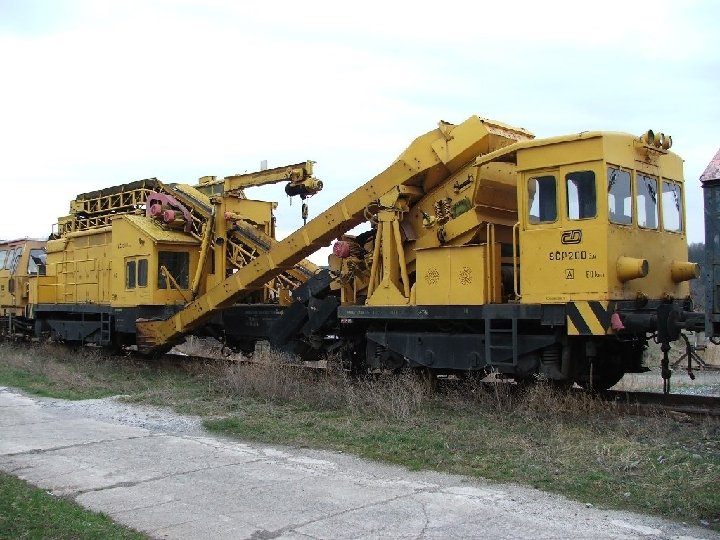

Historie SČ 100 SČ 200 SČP 200 DELČ 800

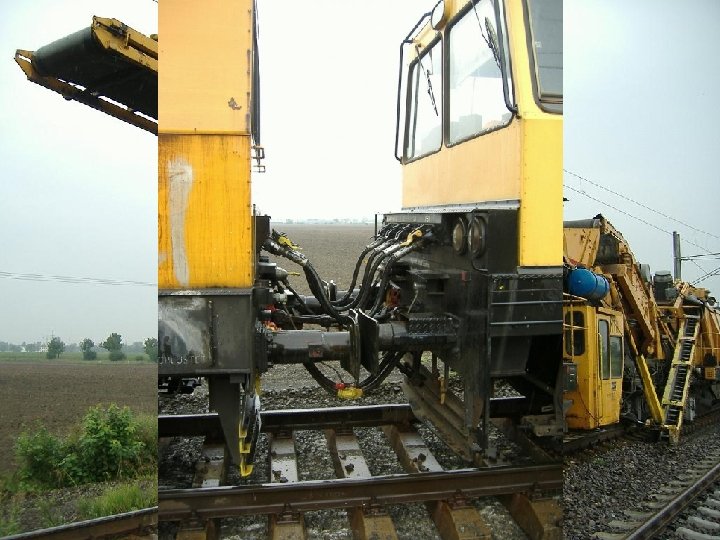

SČ 600 dvoudílný stroj (SČ 600 + PA 300) rychlost 80 km/h celoprofilová nekončitý hrabací řetěz vibrační třídič zdvih koleje zásobník na štěrk 3 m 3
SČ 600 S jako SČ 600 vkládání geotextilie pod kolejové lože zřizování konstrukční vrstvy „obracením vrstev“ zřizování konstrukční vrstvy novým materiálem dopravovaným ze zásobníkových vozů
SČ 600 - technické parametry hmotnost 82 t , PA 300 53, 5 t šířka záběru 3800 mm, 4250 mm (4400 mm) rozšíření přihrnovacími pluhy 2 x 350 mm odhoz odpadu 6100 mm od osy koleje hloubka záběru až 1200 mm pod TK boční posun těž. zař 250 mm
SČ 600 - technické parametry max. zdvih 150 mm max. snížení nivelety 150 mm min. poloměr pro práci 150 m max. převýšení 160 mm rovina řezu max. 5 % technologický výkon až 600 m 3/h, tj. 250 -300 m/h
SČ 600 S - odlišnosti technologický výkon při čištění až 450 m 3/h, tj. 250 - 300 m/h technologický výkon při vkládání konstr. vrstvy až 200 m 3/h, tj. 60 m/h max. zdvih 200 mm boční posun těž. zař 315 mm hranice třídění 22 mm
SČ 600 S - sanace výkon dopravníků 100 m 3/h šířka vrstvy 4000 mm tloušťka vrstvy 150 - 250 mm vkládání geotextilie n n n šířka až 4000 mm tloušťka cca 5 mm průměr svitku max. 400 mm
Ztrátové časy příprava stroje z přepravní do pracovní polohy a naopak cca 20 min vložení svitku geotextilie 5 - 10 min příprava na zřizování konstrukční vrstvy až 1, 5 hod
Překážky v práci překážky zasahující do pracovního prostoru objekty bez průběžného kolejového lože nástupiště, obrubníky pražcové kotvy, pojistné úhelníky přejezdy, přechody
Ostatní údaje obsluha stroje - 4 pracovníci (3 strojníci + elektromechanik) střídají se na jednotlivých pracovních místech max. po 1, 5 hod bezpečná vzdálenost před strojem 3 m práce na vyloučené koleji za napěťové výluky opatrnost při práci (padající štěrk, překážky, provoz na sousední koleji, stožáry návěstidla)
Podobné stroje RM 74 U - Reinigungsmachine, celková šířka záběru 7, 7 m (ostupňováním po 0, 5 m RM 76
SČH 150 dvounápravová, vlastní pohon rychlost 60 km/h záhlavová korečkové dopravníky vibrační třídič
SČH 150 - technické parametry hmotnost 42 t šířka záběru max. 1, 5 m, min. 0, 75 m největší dosah od osy koleje 3800 mm odhoz odpadu 5000 mm od osy koleje hloubka záběru až 1000 mm pod TK min. poloměr pro práci 150 m technologický výkon 110 - 210 m/h
Ztrátové časy a překážky příprava stroje z přepravní do pracovní polohy a naopak cca 5 - 10 min překážkou je všechno ve vzdálenosti do 1, 3 m od hlav pražců
Ostatní údaje obsluha stroje - 3 pracovníci (2 strojníci + elektromechanik) bezpečná vzdálenost před strojem 3 m práce na vyloučené koleji za napěťové výluky, na neel. tratích i v přestávkách mezi vlaky = bez výluky koleje opatrnost při práci (padající štěrk, překážky, provoz na sousední koleji, stožáry návěstidla)
Technologie práce
Kdy čistit ? dosáhne-li znečištění cca 30 % hmotnosti při částečné výměně pražců při rekonstrukci žel. svršku (vždy; před výměnou kolejového roštu, aby nedocházelo k jeho deformacím)
Přípravné práce zjistit míru znečištění (i nebezpečného) ověřit průchodnost těžicího zařízení (šířka, tloušťka, překážky, mostyhydroizolace, kabely. . . ) posoudit stav svršku - zajistit držebnost upevňovadel stanovit směr práce obnovit funkčnost odvodnění

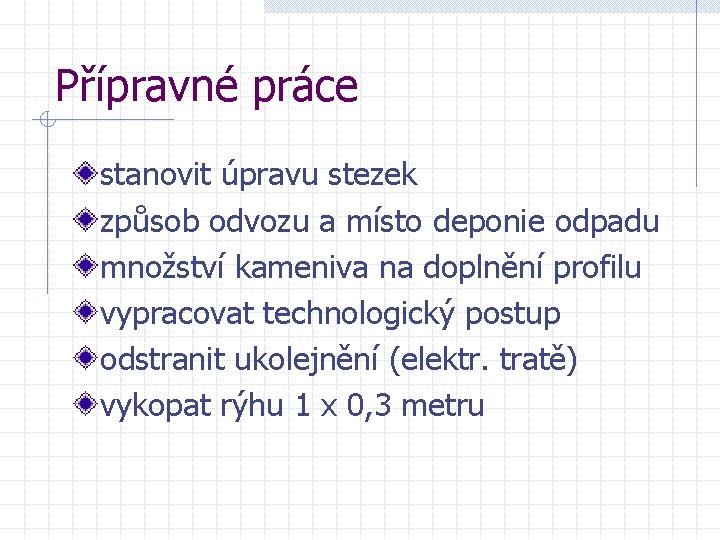

Přípravné práce stanovit úpravu stezek způsob odvozu a místo deponie odpadu množství kameniva na doplnění profilu vypracovat technologický postup odstranit ukolejnění (elektr. tratě) vykopat rýhu 1 x 0, 3 metru
Vlastní práce začátek práce nesmí být v přechodnici a na kolejnicovém styku výškové přechody - začátek práce, mosty, konec práce nesmí se poškodit/znečistit další části tratě - stezky, odvodnění, TV, kabely odpad nesmí být ukládán na svahy tělesa a do blízkosti odvodnění
Vlastní práce kontrola účinnosti (zejména při nevhodném počasí) n n n kvalita pročištění hloubka těžení, sklon lišty těžicího zařízení kvalita kameniva na doplnění vložení sanační vrstvy a/nebo geotextilie

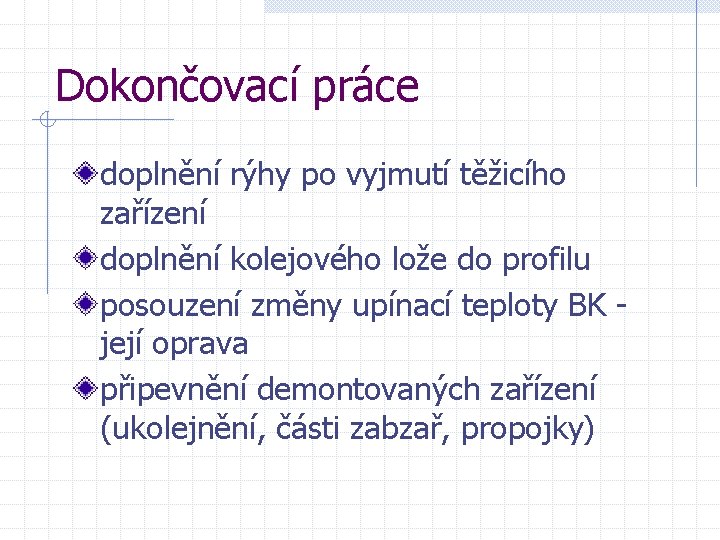

Dokončovací práce doplnění rýhy po vyjmutí těžicího zařízení doplnění kolejového lože do profilu posouzení změny upínací teploty BK její oprava připevnění demontovaných zařízení (ukolejnění, části zabzař, propojky)
Dokončovací práce likvidace odpadu očištění TV a dalších zařízení vyčištění odvodnění úprava GPK, podbití asi po 3 měsících následná úprava GPK
Převzetí práce jakost dodaného kameniva kontinuální záznam GPK kontrola zajišťovacích měr kontrola prostorové průchodnosti (mosty, nástupiště, návěstidla, tunely) sjízdnost trakčního vedení, kontrola GPT elektrické parametry kolejových obvodů doklady o likvidaci odpadů
Vaše otázky ? Příště Mechanizace pro opravy GPK
