ITN artiglio Viareggio Radioelettronica corso Capitani RADAR RAdio
- Slides: 12
ITN “artiglio” Viareggio Radioelettronica corso Capitani RADAR RAdio Detection And Ranging rilevamento di un bersaglio tramite emissione di onde radio prof. Franco L A R I
Schema di principio Impulso di trasmissione Trasmettitore DUPLEX O AT/R Indicatore Eco del bersaglio Ricevitore Rilevamento : si ricava dall’orientamento dell’antenna Distanza : si ricava dal ritardo dell’eco rispetto all’impulso di trasmissione Distanza = C x Dt/2 Dove C = 3 x 108 m/s (velocità della luce) prof. Franco L A R I
Abbiamo questa situazione Sx d Sr Gt, Gr =guadagno antenna d = distanza bersaglio s = area equivalente bersaglio l= lunghezza d’onda Sx, Sr = densità di potenza al bersaglio e all’antenna radar prof. Franco L A R I

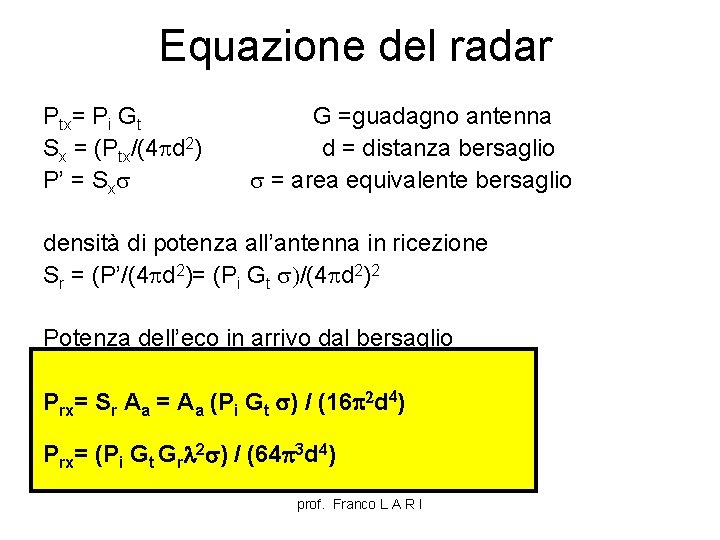

Equazione del radar Ptx= Pi Gt Sx = (Ptx/(4 pd 2) P’ = Sxs G =guadagno antenna d = distanza bersaglio s = area equivalente bersaglio densità di potenza all’antenna in ricezione Sr = (P’/(4 pd 2)= (Pi Gt s)/(4 pd 2)2 Potenza dell’eco in arrivo dal bersaglio Prx= Sr Aa = Aa (Pi Gt s) / (16 p 2 d 4) Prx= (Pi Gt Grl 2 s) / (64 p 3 d 4) prof. Franco L A R I
Caratteristiche di trasmissione Parametri 1. 2. 3. 4. 5. 6. Ordine di grandezza Frequenza………………. . 3 – 10 GHz Potenza …………………. decine di KWatt Durata impulso t ……………. 1 m. S Velocità di ripetizione impulsi P. R. R. ( Pulse Repetition Rate) ………… migliaia al secondo Periodo di ripetizione Tr ……………… 1/PRR Ciclo di lavoro del radar ………………. t / Tr prof. Franco L A R I
Trasmettitore Tr Pilota di cadenza t t Modulatore t Rete di bordo t Magnetron t Al ricevitore All’indicatore prof. Franco L A R I
Ricevitore Frequenza Intermedia 10 MHz Amp. R. F. DUPLEX O AT/R Eco del bersaglio 10. 000 MHz oscillatore locale Klaystron C. A. F. prof. Franco L A R I Trasmettitore
Ricevitore 10 MHz All’indicatore Amp. video Amp. F. I. rivelatore di inviluppo Banda 1 MHz Ampiezza Fd. T Amp. F. I. Fd. T Amp. video 6 MHz 10 MHz f Banda Amp. video (6 MHz) Banda Amp. F. I. (1 MHz) prof. Franco L A R I
Indicatore P. P. I. Plan Position Indicator eco focus Corrente di deflessione Id Anodo (+) Griglia di controllo If Catodo (-) g. a. b. f. Al rotore d’antenna b. d. Controllo rotazione equipaggio di deflessione prof. Franco L A R I
Comandi radar nautico • • • POWER…………. . …posizioni ON-stand by-OFF SCANNER…. . ……attivazione rotazione antenna BRILLANCE………. . …. luminosità dello schermo GAIN………………. modifica il guadagno dell’AFI SHORT/LONG PULSE …………. . t piccolo e t grande FOCUS……. ……………focalizzazione del fascio RINGS……………marche fisse e mobili RANGE……………. scala delle distanze CLUTTER…………………antipioggia e antimare prof. Franco L A R I
SCHEMA A BLOCCHI Gen. rampa corrente Generatore porta Pilota di cadenza modulatore Cambio scala brillance A. Video focus b. f. Gen. re Marche Rivelatore inviluppo PPI magnetron rotore antenna A. R. F. A. F. I. . Ricevitore b. d. Trasmettitore O. L. Klaystron prof. Franco L A R I C. A. F. AT/R
ITN “artiglio” Viareggio Radioelettronica corso Capitani GRAZIE PER L’ATTENZIONE prof. Franco L A R I
