ITMA 2007 MONACO PICANOL NV Ter Waarde 50

ITMA 2007 - MONACO PICANOL NV Ter Waarde 50 8900 IEPER – Belgium www. picanol. be ITMA 2007 (Munich) 13 -20 Settembre Hall B 4 – Booth 304

ITMA 2007 - MONACO

ITMA 2007 - MONACO • Macchina a pinze Opti. Max 8 -R 190: camiceria • 8 colori, ratiera, altezza pettine 190 cm • Catena titolo Ne 100/2 • materiale cotone • densità 52 fili/cm • Trama titolo Ne 50 • materiale cotone • densità 44 battute/cm • Altezza rimettaggio 182 cm • Caratteristiche speciali: • Sistema di inserzione guidato con gancini tipo C • Sistema Quick Style Change con “Split frame” • Predisposta per il raffreddamento ad acqua

ITMA 2007 - MONACO • Macchina a pinze Opti. Max 12 -J 190: abbigliamento femminile • • • • 12 colori, Jacquard, altezza pettine 190 cm Catena titolo dtex 56/f 48 materiale poliestere densità 108 fili/cm Trama materiale poliestere dtex 150 + 330 cotone Nm 20/2 fantasia Nm 2 + 4 densità 61 battute/cm Altezza rimettaggio 145 cm Caratteristiche speciali: Inserzione 12 colori con presentatrice di trama Quick. Step Taglio trama meccanico, regolabile durante il funzionamento Optispeed per la programmazione di velocità variabili

ITMA 2007 - MONACO • Macchina a pinze Opti. Max 4 -R 360: denim • • • 4 colori, ratiera, altezza pettine 360 cm Catena titolo Ne 7, 5 materiale cotone densità 22 fili/cm Trama titolo Ne 7, 5 materiale cotone multicount densità 16, 5 battute/cm Altezza rimettaggio 354 cm Caratteristiche speciali: Sistema di inserzione guidato con gancini tipo C Taglio trama rotativo “EDC” PSO

ITMA 2007 - MONACO • Macchina a pinze Opti. Max 8 -R 340: fancy voile • • • • 8 colori, ratiera, altezza pettine 340 cm Catena titolo denier 20 materiale poliestere mono densità 37 fili/cm Trama titoli vari materiale acciaio inossidabile 0, 035 mm, poliestere dtex 167, poliestere monofilo 20 denier, ciniglia Nm 4, 5 densità variabile Altezza pettine 328 cm Caratteristiche speciali: Pinze a volo libero per la tessitura di tessuti delicati Quadri ibridi senza cavaliere centrale Display interattivo Illuminazione sopra e sotto il tessuto Optispeed per la programmazione di varie velocità di tessimento

ITMA 2007 - MONACO • Macchina a pinze Opti. Max 4 -P 460: tecnici per spalmatura • • • • 4 colori, movimento a camme, altezza pettine 460 cm Catena titolo dtex 1100/f 210 - Z 60 materiale poliestere densità 6, 8 fili/cm Trama titolo dtex 1100/f 24 - T 0 materiale poliestere densità 6, 8 battute/cm Altezza rimettaggio 434 cm Caratteristiche speciali: Sistema di inserzione guidato con gancini tipo C Doppi rulli di pressione Taglio termico Avvolgitore esterno Neuenhauser per grandi rotoli tessuti

ITMA 2007 - MONACO • Macchina a pinze Opti. Max 8 -P 250: tessuto a giro inglese • 8 colori, movimento a camme, altezza pettine 250 cm • Catena titolo dtex 1100/f 210 - Z 60 • dtex 78/f 24 - Z 800 • materiale poliestere • densità 4 fili/cm • Trama titolo dtex 1100/f 210 • materiale poliestere/ciniglia • densità variabile • Altezza rimettaggio 200 cm • Caratteristiche speciali: • Sistema di giro inglese Optileno

ITMA 2007 - MONACO • Macchina a pinze Opti. Max 6 -R 220: drapperia (stand Stäubli) • • • • 6 colori, ratiera, altezza pettine 220 cm Catena titolo Nm 72/2 materiale lana densità 26 fili/cm Trama titolo Nm 46/1 materiale lana densità 29 battute/cm Altezza rimettaggio 175 cm Caratteristiche speciali: Inserzione a volo libero Sistema Quick Style Change con “Split frame” Cimossatrici pneumatiche Estrattore di nodi Picanol “PKE”

ITMA 2007 - MONACO

ITMA 2007 - MONACO • Macchina a getto d’aria OMNIplus 800 4 -P 190: foderame • • 4 colori, movimento camme, altezza pettine 190 cm Catena titolo dtex 72/36 materiale poliestere densità 35 fili/cm Trama titolo dtex 76 materiale poliestere densità 22 battute/cm Altezza rimettaggio 150 cm

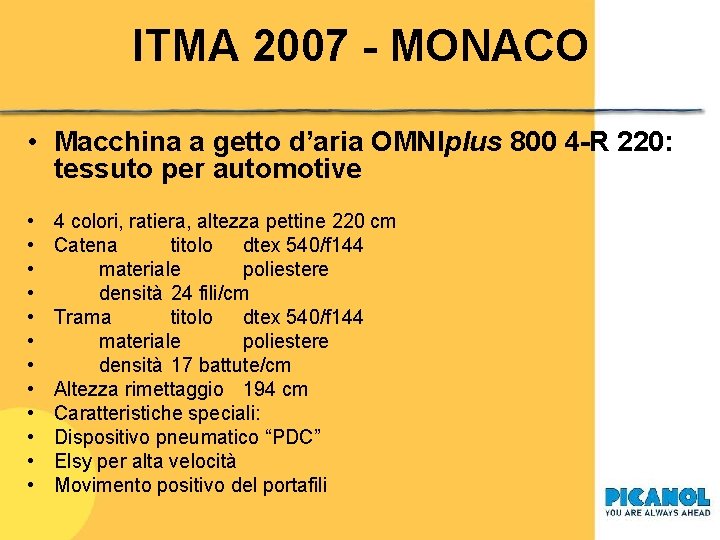

ITMA 2007 - MONACO • Macchina a getto d’aria OMNIplus 800 4 -R 220: tessuto per automotive • • • 4 colori, ratiera, altezza pettine 220 cm Catena titolo dtex 540/f 144 materiale poliestere densità 24 fili/cm Trama titolo dtex 540/f 144 materiale poliestere densità 17 battute/cm Altezza rimettaggio 194 cm Caratteristiche speciali: Dispositivo pneumatico “PDC” Elsy per alta velocità Movimento positivo del portafili

ITMA 2007 – MONACO • Macchina a getto d’aria OMNIplus 800 2 -P 340: lenzuola • • • • 2 colori, movimento a camme, altezza pettine 340 cm Catena titolo Ne 40 materiale cotone densità 50 fili/cm Trama titolo Ne 80 materiale cotone densità 28 battute/cm Altezza rimettaggio 320 cm Caratteristiche speciali: ARVD Cimossatrice pneumatica Quadri ibridi senza cavaliere centrale Inserzione 4 trame simultanee Movimento positivo del portafili

ITMA 2007 - MONACO • Macchina a getto d’aria OMNIplus 800 4 -J 190: tessuto per fodera (stand Bonas) • • • 4 colori, Jacquard, altezza pettine 190 cm Catena titolo dtex 76 materiale poliestere densità 54 fili/cm Trama titolo dtex 84 materiale poliestere densità 40 battute/cm Altezza rimettaggio 154 cm Caratteristiche speciali: Jacquard Bonas Display interattivo Riparazione automatica della trama

ITMA 2007 - MONACO • Macchina a getto d’aria OMNIplus 800 4 -J 250: tessuto per materassi (stand Grosse) • • • 4 colori, Jacquard, altezza pettine 250 cm Catena titolo dtex 167 materiale poliestere densità 33 fili/cm Trama titolo denier 300 materiale polipropilene densità 17 battute/cm Altezza rimettaggio 234 cm Caratteristiche speciali: Jacquard Grosse PSO Display con tastiera

ITMA 2007 - MONACO • Macchina a getto d’aria TERRYplus 800 8 -J 260: spugna • • • • 8 colori, Jacquard, altezza pettine 260 cm Catena titolo Ne 24/2 – Ne 20/2 materiale cotone densità 12, 26 fili/cm Trama titolo Ne 14/1 materiale cotone densità 18 battute/cm Altezza rimettaggio 235 cm Caratteristiche speciali: Altezza riccio programmabile Inserzione 8 colori Protezione ottico del tirapezza ad aghi Dispositivo di controllo altezza riccio Jacquard Stäubli

ITMA 2007 - MONACO

ITMA 2007 - MONACO • Dispositivi comuni alle due macchine • Comando principale: SUMO • Raffreddamento ad acqua • Quick Style Change • Display di comando e di controllo

Comando principale: SUMO

Raffreddamento ad acqua • Permette riduzioni dimensionali dell’ impianto A/C • Riduce i costi di condizionamento

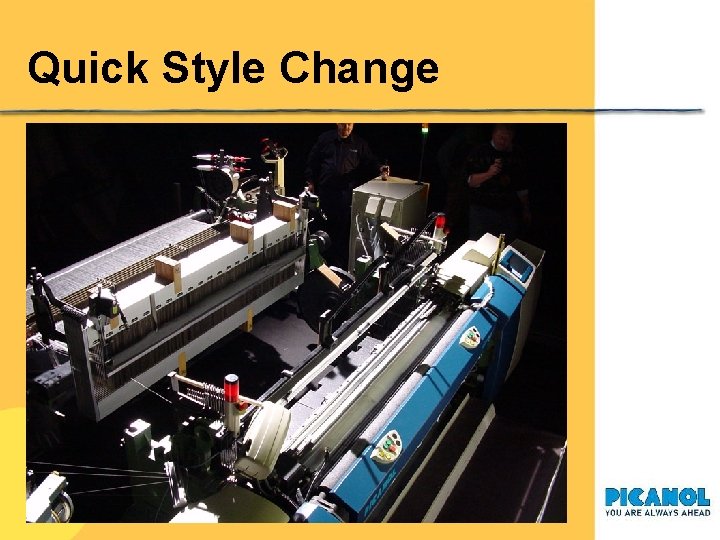

Quick Style Change

Regolazioni - Microprocessore I-Display Key-board Display

Inserzione

Nuova piattaforma • • Velocita’ Versatilita’ Qualita’ del tessuto Riduzione scarto Altezze in pettine Campi applicativi Energia Ergonomia e facilita’ d’uso

Nuova piattaforma • Struttura – Robusta – Stabile – Modulare

Per qualsiasi applicazione • Da 190 cm a 540 cm • Altezza macchina = altezza utile • Riduzione simmetrica sino ad 1 metro

Inserzione • Versione guidata – GC • Versione volo libero – FF (con supporti o con pista) • Versioni facilmente intercambiabili

Apertura della traente (ERGO) • • Apertura positiva (momento ed angolo) Comando elettronico programmabile Controllo perfetto dello scarto Set up per canale, o rispetto alla armatura • Marcia lenta facilitata con trame elastiche

Soffiatori principali fissi

Soffiatori principali - Comando

Nuove Staffette

Nuove Staffette : posizione

Staffette : Valvole

Nuovo detettore: ARGUS

ARVD: Principio di funzionamento • Machine • • Ad ogni inserzione il tempo di svolgimento del premisuratore viene comparato dal microprocessore con un valore di riferimento Dato che c’è una variazione della velocità di inserzione, non è necessario soffiare sempre nello stesso modo con gli ugelli a staffette Di conseguenza la macchina adatterà automaticamente la chiusura delle valvole degli ugelli a staffetta. Trame veloci, solo il tempo schematizzato in giallo, trame lente, l’apertura sarà più lunga, (giallo + nero) Questo già dalla 2° valvola. La parte evidenziata in nero visualizza il risparmio di energia

Autospeed: Principio di funzionamento Machine • Il sistema è una evoluzione dell’AICQ, dove veniva rilevata l’arrivo della trama e aumentata o ridotta la pressione degli ugelli principali. • Ora, invece di regolare solamente la pressione degli ugelli, viene regolata anche la velocità del telaio entro alcuni parametri: secondo esperienze acquisite l’aumento di produzione è dell’ordine del 4 -7%.

ITMA 2007 - MONACO PICANOL N. V. Hall B 4 - Booth 304 Arrivederci a Monaco. PROSIT!
