ITL Bank Note Validators UNIDESA EUROPEA 240210 Orden
ITL Bank Note Validators UNIDESA - EUROPEA 24/02/10

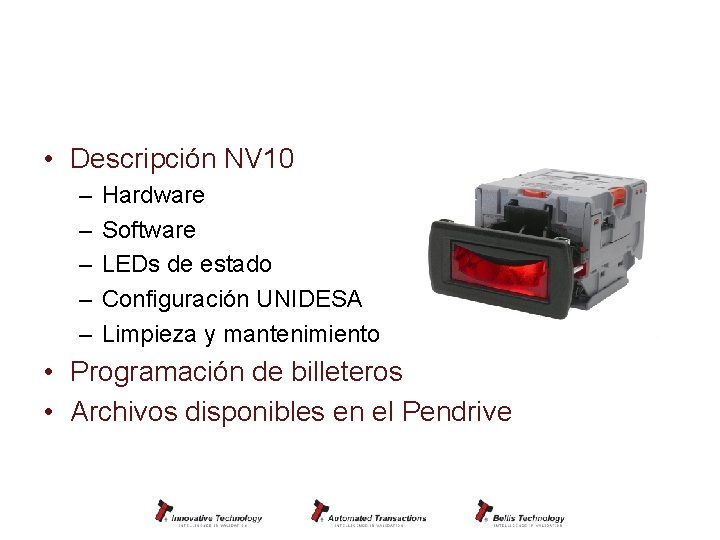

Orden de la exposición • Descripción NV 10 – – – Hardware Software LEDs de estado Configuración UNIDESA Limpieza y mantenimiento • Programación de billeteros • Archivos disponibles en el Pendrive
Características del NV 10 • • • Validación en 0, 8 s Capacidad de memoria de 512 kb Microprocesador de 32 bits Sensores IR, UV y Rojo para lectura de billete Algoritmo SPF de detección de billete Modelo SD: – Monitorización de estado con 3 leds – 3 protocolos fijos y 1 de programable • Modelo USB: – Monitorización de estado con los leds frontales – Cambio de configuración con carta de configuración

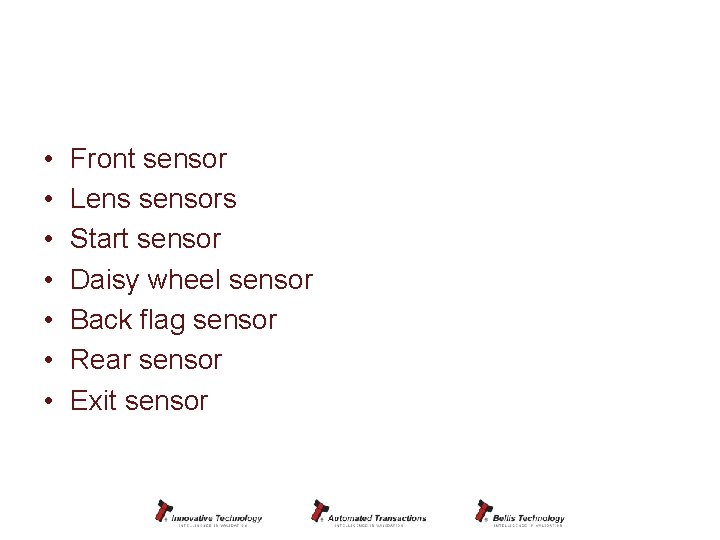

Sensores del NV 10 • • Front sensor Lens sensors Start sensor Daisy wheel sensor Back flag sensor Rear sensor Exit sensor

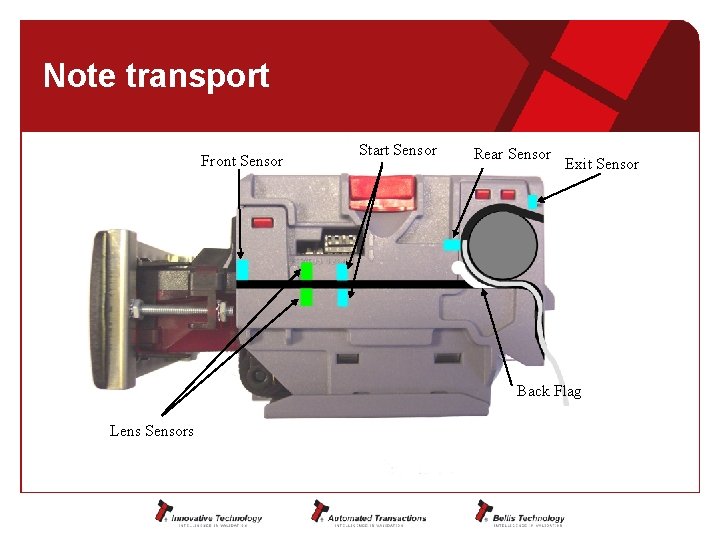

Note transport Front Sensor Start Sensor Rear Sensor Exit Sensor Back Flag Lens Sensors
Note transport Front Sensor Start Sensor Rear Sensor Exit Sensor Back Flag Lens Sensors
Note transport Front Sensor Start Sensor Rear Sensor Exit Sensor Back Flag Lens Sensors
Note transport Front Sensor Start Sensor Rear Sensor Exit Sensor Back Flag Lens Sensors
Note transport Front Sensor Start Sensor Rear Sensor Exit Sensor Back Flag Lens Sensors
Note transport Front Sensor Start Sensor Rear Sensor Exit Sensor Back Flag Lens Sensors
Note transport Front Sensor Start Sensor Rear Sensor Exit Sensor Back Flag Lens Sensors
Note transport Front Sensor Start Sensor Rear Sensor Exit Sensor Back Flag Lens Sensors
Note transport Front Sensor Start Sensor Rear Sensor Exit Sensor Back Flag Lens Sensors

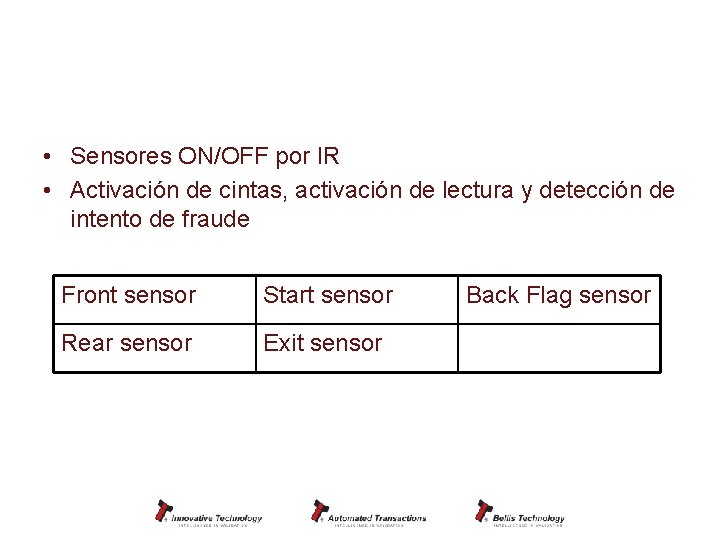

Sensores de posición del billete • Sensores ON/OFF por IR • Activación de cintas, activación de lectura y detección de intento de fraude Front sensor Start sensor Rear sensor Exit sensor Back Flag sensor
LENTE 2 1 3 UV Red Sensor IR 4
LENTE – Por que IR? • La mayoría de billetes tienen características IR de seguridad ocultas. • Impresos con tintas que o absorben o dejan pasar la luz IR.

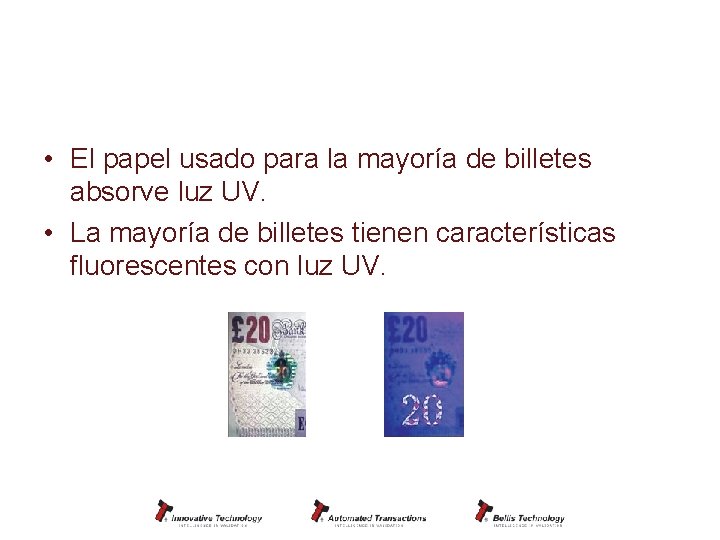

LENTE – Por que UV? • El papel usado para la mayoría de billetes absorve luz UV. • La mayoría de billetes tienen características fluorescentes con luz UV.

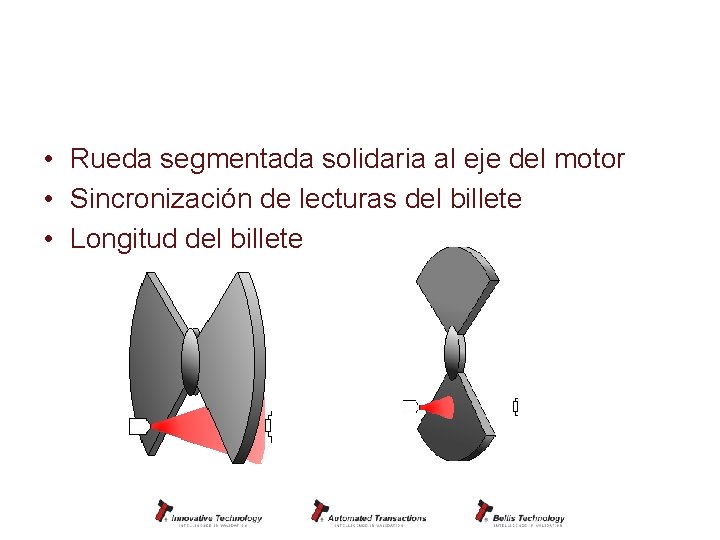

Daisy wheel • Rueda segmentada solidaria al eje del motor • Sincronización de lecturas del billete • Longitud del billete
Firmware • Es el sistema operativo del lector de billetes • Controla el funcionamiento de los sensores y del motor • Se puede programar con el programa “Validator Manager” o con el DA 3 • Contiene toda la información de los protocolos de comunicación

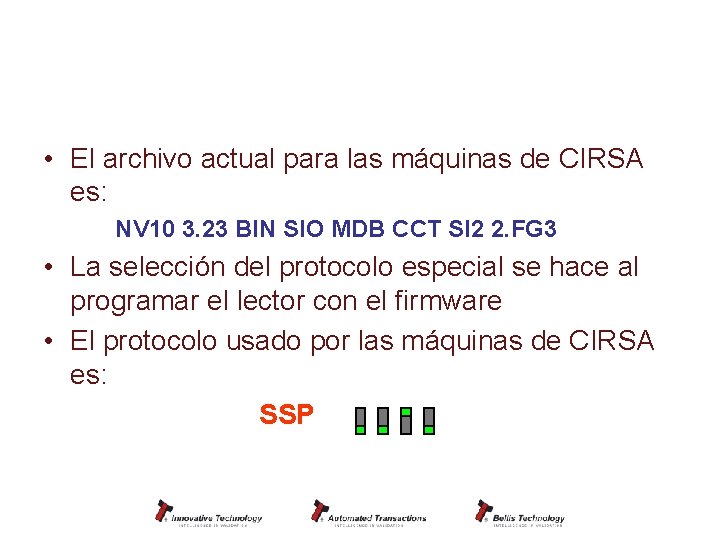

Firmware • El archivo actual para las máquinas de CIRSA es: NV 10 3. 23 BIN SIO MDB CCT SI 2 2. FG 3 • La selección del protocolo especial se hace al programar el lector con el firmware • El protocolo usado por las máquinas de CIRSA es: SSP
Dataset • Es el archivo que contiene toda la información referente a los billetes • Se puede programar con el programa “Validator Manager” o con el DA 3 • El archivo actual para las máquinas de CIRSA es: EUR 5110700. cv 9

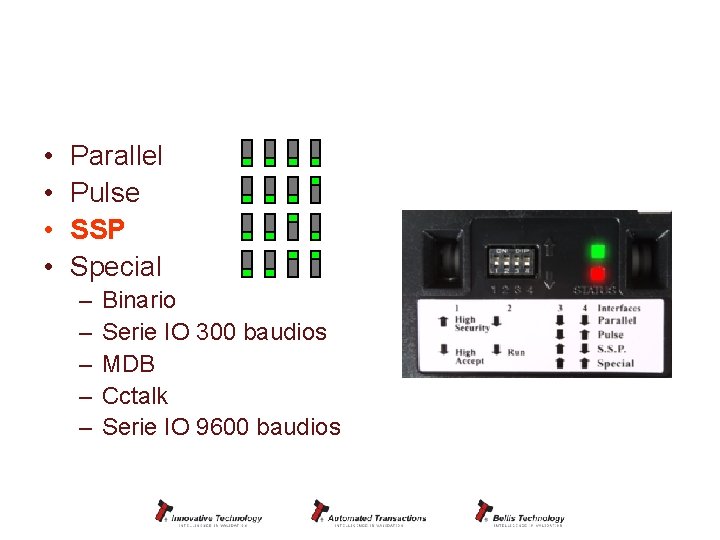

Protocolos • • Parallel Pulse SSP Special – – – Binario Serie IO 300 baudios MDB Cctalk Serie IO 9600 baudios

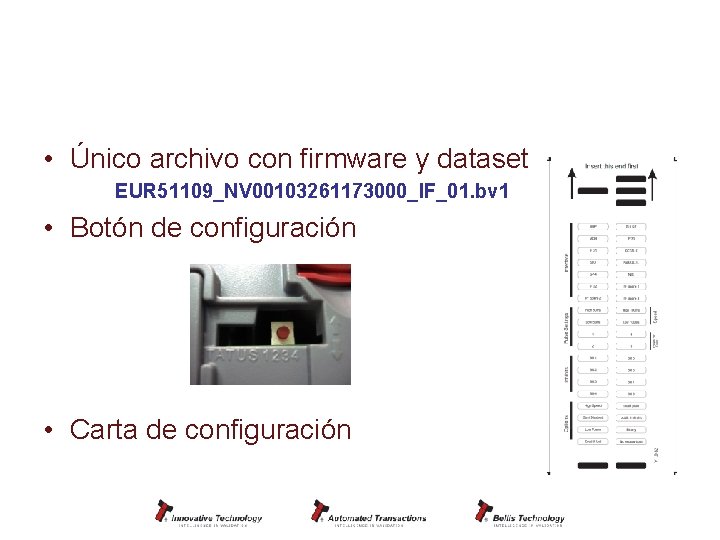

Particularidades NV 10 USB • Único archivo con firmware y dataset EUR 51109_NV 00103261173000_IF_01. bv 1 • Botón de configuración • Carta de configuración
Protocolo SSP • • • Smiley Secure Protocolo serie control de errores Protocolo maestro – esclavo Alta seguridad contra la manipulación manual 4 pines utilizados: pin 1: señal de transmisión TX pin 5: señal de recepción RX pin 15: alimentación 12 V pin 16: alimentación 0 V
LEDs de estado modelo SD
LEDs de estado modelo USB
Configuración UNIDESA NV 10 SD • Firmware: NV 10 3. 23 BIN SIO MDB CCT SI 2 2. FG 3 • Dataset: EUR 5110700. cv 9 • Protocolo especial: CCTALK no encriptado de 8 bits • Protocolo activo: SSP • Opciones activadas: Entrega de crédito al detectar un error en la salida del Rear Roller
Configuración UNIDESA NV 10 USB • Archivo: EUR 51109_NV 00103261173000_IF_01. bv 1 • Protocolo activo: SSP • Opciones activadas: Entrega de crédito al detectar un error en la salida del Rear Roller
Limpieza y mantenimiento • Usar agua con jabón y NO utilizar productos con disolventes o con alcohol • NO pulir las lentes • NO intercambiar partes superiores y inferiores entre lectores • Tener especial cuidado en las zonas de las lentes • ITL recomienda cambiar las cintas cada 2 años

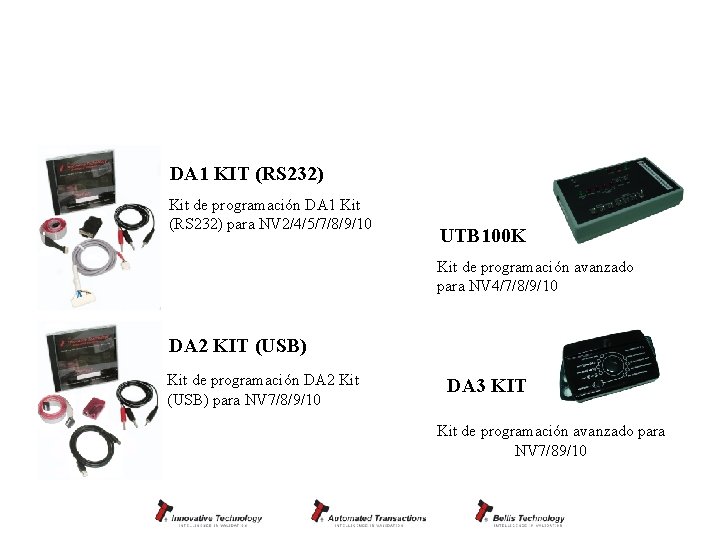

Sistemas de programación DA 1 KIT (RS 232) Kit de programación DA 1 Kit (RS 232) para NV 2/4/5/7/8/9/10 UTB 100 K Kit de programación avanzado para NV 4/7/8/9/10 DA 2 KIT (USB) Kit de programación DA 2 Kit (USB) para NV 7/8/9/10 DA 3 KIT Kit de programación avanzado para NV 7/89/10
Validator Manager 3. 3. 10
DA 3 KIT • Programador de campo sin necesidad de PC • Opción de actualizar y opción de programar a una configuración predefinida
DA 3 KIT - conexiones Conector a máquina Conector al lector Entrada alimentació n 12 V Conector al PC Ranuras tarjeta memoria
DA 3 KIT – botones y leds LED indicador comunicación Botón ejecutar Botón de selección de modo LEDs indicador opción

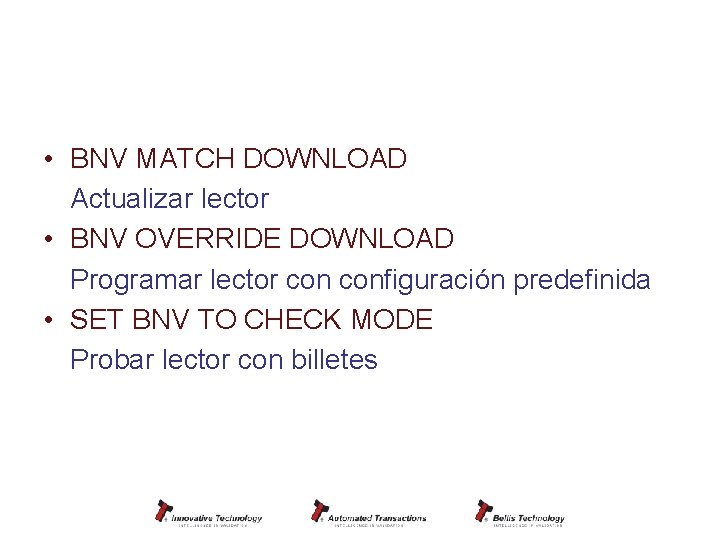

DA 3 KIT – funciones • BNV MATCH DOWNLOAD Actualizar lector • BNV OVERRIDE DOWNLOAD Programar lector configuración predefinida • SET BNV TO CHECK MODE Probar lector con billetes

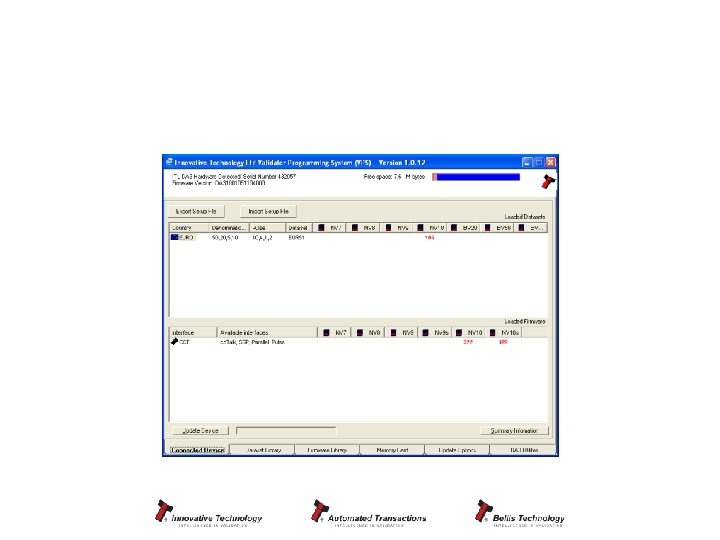

Validators Programing System

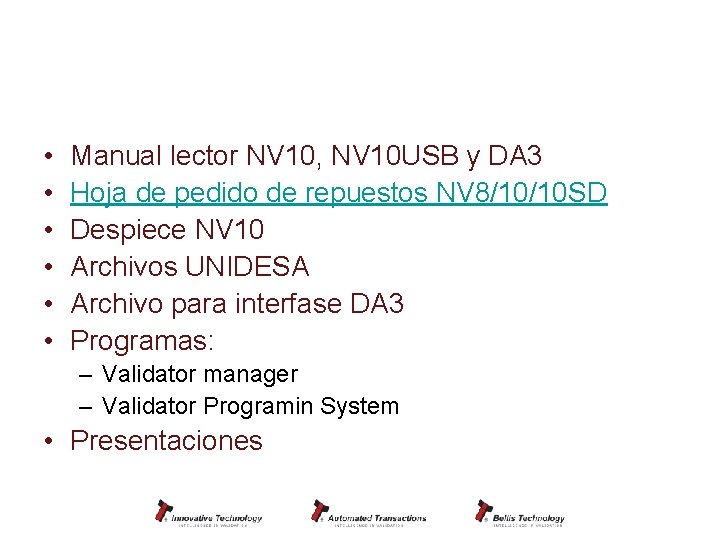

Documentación disponible en Pendrive • • • Manual lector NV 10, NV 10 USB y DA 3 Hoja de pedido de repuestos NV 8/10/10 SD Despiece NV 10 Archivos UNIDESA Archivo para interfase DA 3 Programas: – Validator manager – Validator Programin System • Presentaciones
Gracias por vuestra atención
