ITK 3: DB ht 2006 nikos dimitrakas Vad är en modell? Definitioner av “modell”: Robert A. Maksimchuk, Eric J. Naiburg (UML): • A miniature representation of an object. • A pattern on which something not yet produced will be based. • A design or type. • One serving as an example to be emulated or imitated. Wordnet: • Representation of something (sometimes on a smaller scale). • A simplified description of a complex entity or process. 2
ITK 3: DB ht 2006 nikos dimitrakas Typer av modellering • Datamodellering • Modellera data som berör verksamheten. • Tech. Target: Data modeling is the analysis of data objects that are used in a business or other context and the identification of the relationships among these data objects. • Processmodellering • Modellera verksamhetens processer. • Verksamhetsmodellering • Modellera olika aspekter av en verksamhet. Kan inkludera datamodellering och processmodellering. 3
ITK 3: DB ht 2006 nikos dimitrakas Datamodellering • Konceptuell modellering • oberoende av alla fysiska aspekter • Logisk databasmodellering • plattformsoberoende, men anpassad för vald databastyp • Fysisk databasmodellering • implementationsspecifik 4
ITK 3: DB ht 2006 nikos dimitrakas Modelleringsmetod Faktorer som bör ingå i en modelleringsmetod: • användarmedverkan. • utgå endast från informationskrav. • beakta integritetskrav. • normalisera och validera de framtagna modellerna. • använd grafisk notation så långt som möjligt, men komplettera med textuell notation när nödvändigt. • använd samma metod under hela modelleringsfasen. • var villig att göra om steg. 5
ITK 3: DB ht 2006 nikos dimitrakas Modelleringsmetod • Konceptuell modellering – Ta fram en konceptuell modell • Logisk databasmodellering – Omvandla en konceptuell modell till en logisk databasmodell • Fysisk databasmodellering – Omvandla en logisk databasmodell till en fysisk databasmodell 6
ITK 3: DB ht 2006 nikos dimitrakas Konceptuell modellering • Olika notationer – ER – UML – MOLOC – ? ? ? • Olika begrepp – Entiteter, klasser, koncept, begrepp – Relationer, samband, associationer – Attribut, egenskaper, properties – Identifierare, avbildningsregler, kardinalitet, multiplicitet – Supertyp, superklass, subtyp, subklass, arv 7
ITK 3: DB ht 2006 nikos dimitrakas Konceptuell modell Betrakta följande exempel: En familj kan äga en bil. Varje bil ägs av en familj. 8
ITK 3: DB ht 2006 nikos dimitrakas Modell vs. värden/objekt Modellnivå Instansnivå 9
ITK 3: DB ht 2006 nikos dimitrakas Klass/Entitetstyp • Beskriver en företeelse av vilken det finns många förekomster. T ex Bil, Familj, Företag, Hund, Köp. • Representeras i modellen oftast som rektanglar: • Varje förekomst är ett identifierbart objekt (instans) av denna klass (entitetstyp) 10
ITK 3: DB ht 2006 nikos dimitrakas Klass/Entitetstyp • Varje klass namnges oftast så att den beskriver vad en förekomst (ett objekt) är. Man använder oftast substantiv. T ex är ett objekt av klassen Bil en bil. • Entitetstyper som är oberoende av andra kallas strong entity types • Entitetstyper som är beroende av andra kallas weak entity types 11
ITK 3: DB ht 2006 nikos dimitrakas Relationstyp/Association • Beskriver ett samband som kan existera mellan objekt av klasser (entitetstyper). T ex att familjer kan äga bilar eller att företag kan samarbeta med andra företag. • Representeras i modellen som en linje mellan de relaterade klasserna: 12
ITK 3: DB ht 2006 nikos dimitrakas Relationstyp/Association • Varje relationstyp har ett namn som beskriver innebörden av relationen. Namnet kan vara ett verb så att man lätt kan läsa t ex Familj äger Bil • Om sambandet är mellan tre eller fler entitetstyper brukar man skapa en ny entitetstyp för sambandet med en gång. • För varje relation måste man definiera följande avbildningsregler för varje sida: – minimum antal objekt som måste relateras för denna relation – maximum antal objekt som kan relateras 13
ITK 3: DB ht 2006 nikos dimitrakas Attribut/Egenskap • Beskriver en egenskap som en klass har. T ex kan en bil ha egenskaper som färg, märke, antal dörrar och registreringsnummer. • Varje attribut måste ha en domän (värdeförråd) och följande avbildningsregler: – minimum antal värden som ett objekt måste ha för denna egenskap – maximum antal värden som ett objekt kan ha för denna egenskap – om två objekt av samma klass får ha samma värde för denna egenskap 14

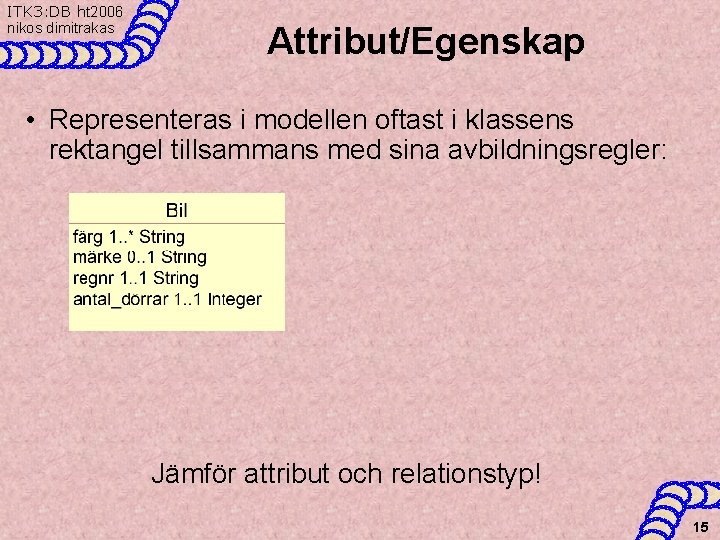

ITK 3: DB ht 2006 nikos dimitrakas Attribut/Egenskap • Representeras i modellen oftast i klassens rektangel tillsammans med sina avbildningsregler: Jämför attribut och relationstyp! 15
ITK 3: DB ht 2006 nikos dimitrakas Attribut/Egenskap • Sammansatt attribut (composite attribute) – T ex adress som består av gatuadress, postnummer och postort. • Härledbart attribut (derived attribute) – T ex antal bilar som en familj har. • Flervärt attribut – Ett objekt har flera värden för detta attribut 16
ITK 3: DB ht 2006 nikos dimitrakas Identifierare • Varje objekt måste kunna identifieras unikt. • Alla objekt som tillhör samma klass (entitetstyp) måste identifieras på samma sätt, dvs med hjälp av samma attribut och relationer. • Varje klass identifieras av en samling envärda attribut och relationer. • Varje klass kan identifieras av flera olika kombinationer attribut och relationer. 17
ITK 3: DB ht 2006 nikos dimitrakas Verksamhetsregler • Kallas också Business rules eller Enterprise constraints • Regler som ingår i verksamheten men kan inte visas grafiskt i modellen (oftast pga att de är beroende av objektens värden). • Är en del av modellen och kompletterar den grafiska delen. • T ex att – en familj på 5 eller flera personer inte får äga en röd bil. – en anställd på ett företag får inte ha högre lön än sin chef. 18
ITK 3: DB ht 2006 nikos dimitrakas Relationstyper • Ett-till-ett (1: 1) – T ex: En person äger en hund och en hund ägs av en person. • Ett-till-många (1: M) – T ex: En familj äger flera bilar och varje bil ägs av en familj. • Många-till-många (M: M) – T ex: Ett företag säljer många produkter och varje produkt säljs av många företag. Obs! Endast maximum (kardinalitet) anges i denna uppdelning 19

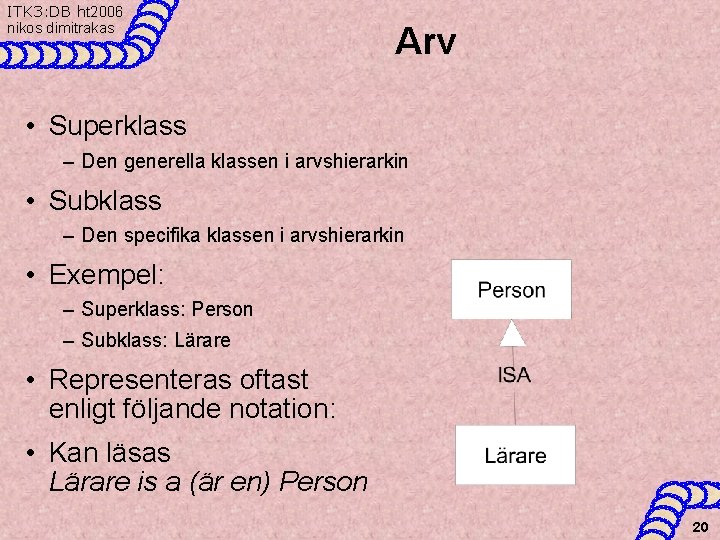

ITK 3: DB ht 2006 nikos dimitrakas Arv • Superklass – Den generella klassen i arvshierarkin • Subklass – Den specifika klassen i arvshierarkin • Exempel: – Superklass: Person – Subklass: Lärare • Representeras oftast enligt följande notation: • Kan läsas Lärare is a (är en) Person 20
ITK 3: DB ht 2006 nikos dimitrakas Arv • Attribut och relationer som finns för superklassen ärvs ner till alla subklasser. • Andra regler som bör beaktas: – Måste alla objekt av en superklass tillhöra även en subklass? (Participation constraint) – Får ett objekt tillhöra flera subklasser? (Överlappande subklasser) (Disjoint constraint) 21
ITK 3: DB ht 2006 nikos dimitrakas Arv 22
ITK 3: DB ht 2006 nikos dimitrakas Konceptuell modellering • Identifiera klasser – Definiera namn • Identifiera relationer – Definiera namn – Definiera multiplicitet • Identifiera attribut – Definiera namn – Definiera domän – Definiera multiplicitet • Identifiera identifierare • Identifiera verksamhetsregler 23
ITK 3: DB ht 2006 nikos dimitrakas Exempel Modellera följande verksamhet: Varje familj har ett namn och en adress. Varje familj består av flera personer. Varje person har ett namn och ett födelseår. Varje familj kan äga hundar. Varje person kan äga fiskar och hamstrar. Alla husdjur har namn och färger. Hundar har en ras. Personer har olika ansvar i hemmet (t ex diska, tvätta). Samma arbetsuppgift kan dock delas av många. Om en person äger två eller flera fiskar får denna person inte äga hamstrar. 24
ITK 3: DB ht 2006 nikos dimitrakas Exempel • Identifiera klasser – Definiera namn 25
ITK 3: DB ht 2006 nikos dimitrakas Exempel • Identifiera relationer – Definiera namn – Definiera multiplicitet 26
ITK 3: DB ht 2006 nikos dimitrakas Exempel • Identifiera attribut – Definiera namn – Definiera domän – Definiera multiplicitet 27
ITK 3: DB ht 2006 nikos dimitrakas Exempel • Identifiera identifierare • Identifiera verksamhetsregler 28
