ISTOSMJERNI STROJEVI jedini strojevi do Tesle a onda
- Slides: 16

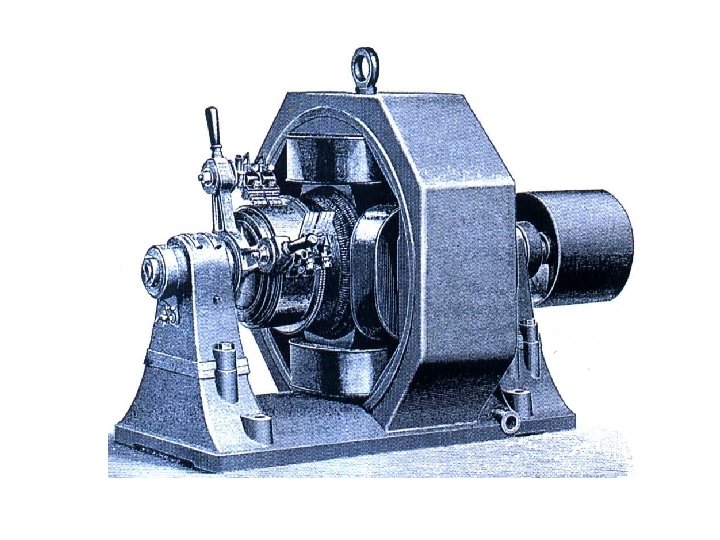

ISTOSMJERNI STROJEVI jedini strojevi do Tesle a onda marginalizirani nezamjenjivi za promjenjivu brzinu vrtnje i promjenjivi moment glavna mana komutacija (održavanje i smetnje) danas - nezavisna uzbuda s poluvodičkim komponentama i komutacijom na statoru uzbudni namot na statoru - armaturni namot na rotoru Induciranje istosmjernog napona kolektor (lamele) komutator četkice smjer + smjer
Komutiranje inducirane struje u istosmjernu + pol induciranog napona na II promjena polariteta trenutak komutacije + pol induciranog napona na I promjena polariteta trenutak komutacije četkice (komutacija) u neutralnoj zoni (okomito na glavno magnetno polje)
dvopolni stroj jedno četveropolni stroj homogenih magnetnih polja cijeli ciklus = jedan okretaj dva cijeli ciklus = pola okretaja uz jednak n namota rotora za jednake vrijednosti napona više polova manja brzina vrtnje
strujni krugovi istosmjernih strojeva nezavisni (regulirani pogoni) zavisni (stalni odnos U i A ) sa U određivanje B inducirani U armature sa A biranje funkcije stroja za isti smjer struje i magnetnog polja suprotni smjerovi gibanja kod generatora imotora
istosmjerni generator istosmjerni motor jednak smjer struje uzbude (magnetskog polja uzbude) jednak smjer vrtnje suprotni smjerovi struja armatura
zavisni (paralelni) istosmjerni strojevi srednja vrijednost induciranog napona rotora uz namotaji rotora i + do - vrtnja polova a ukupni inducirani napon paralelnih grana namota ili pad napona na namotu rotora (armature) uz poznati E U (stezaljke) sila je za generator za motor E (U) prema n i a moment motora ili M struja armature proporcionalno U
Inducirani napon i komutirani napon armature inducirani napon jednog namotaja spoj svih namota petljasto izvedene armature komutacijom ispravljeni napon jednog namotaja ukupni komutacijom ispravljeni napon svih namota induciraju se višefazni naponi kazala svih namota petljasto izvedene armature paralelne grane inducirani napon na četkicama dvopolnog stroja
KOMUTACIJA KOLEKTOROM sudjelovanje u četkice ograničena (R četkice i Z namota) promjena smjera komutiranog namota
L namota protivnjenje promjeni smjera struje induciranje prenapona iskrenje potkomutirano nadkomutirano najčešće najpovoljnije vrijeme komutacije promjena struja u komutacijskom svitku
SPOJEVI ISTOSMJERNIH STROJEVA označivanje priključaka strojeva serijski stroj četkice - A 1 A 2 (A B) uzbudni svitak - D 1 D 2 (E F) poredni stroj četkice - A 1 A 2 (A B) uzbudni svitak - E 1 E 2 (C D) kompaudni stroj četkice - A 1 A 2 (A B) uzbudni svitci - D 1 D 2 (E F) i E 1 E 2 (C D) nezavisna uzbuda četkice - A 1 A 2 (A B) uzbudni svitci - F 1 F 2
KARAKTERISTIKE ISTOSMJERNIH STROJEVA ne koristi se moment 2 moguće koristi se konstantno bez opterećenja n mora zato n (ostaje bez uzbude) veće postiže se smanjenjem uzbude (serijskim svitkom)
REAKCIJA ARMATURE magnetno polje samo polje pobude (prazni hod zanemariva struja armature) rezultirajuće polje izobličeno (opterećeni stroj) polje armature - poprećno polje (opterećeni stroj) izobličeno polje izobličenje induciranog napona u namotima armature
Neutralna zona uz isti smjer vrtnje suprotan smjer pomaka G pomak neutralne zone M pomak neutralne zone četkica izvan neutralne zone jaće iskrenje, brže trošenje
Kompenzacija reakcije armature pomoćni polovi za velike strojeve
