ISP 7 AS 7 peer ISP 9 ISP

Liste des sessions et numéros d’AS AS 1 A B AS 3 C D

AS 1 - table A (qui fait du BGP avec 3) : ip as-path

AS 1 - table B (qui fait du BGP avec 5) : ip as-path

AS 3 - table C (qui fait du BGP avec 1) : ip as-path

AS 3 - table D (qui fait du BGP avec 5) : ip as-path

AS 5 - table E (qui faut du BGP avec 7 et 9) :

AS 5 - table F (qui faut du BGP avec 1 et 3) :

AS 7 - table G (qui fait du BGP avec 5) : ip as-path

AS 7 - table H (qui fait du BGP avec 9) : ip as-path

AS 9 - table I (qui fait du BGP avec 5) : ip as-path

AS 9 - table J (qui fait du BGP avec 7) : ip as-path

Slides: 12

Download presentation

ISP 7 AS 7 peer ISP 9 ISP 5 AS 9 ISP 3 AS 3 peer ISP 1 AS 1

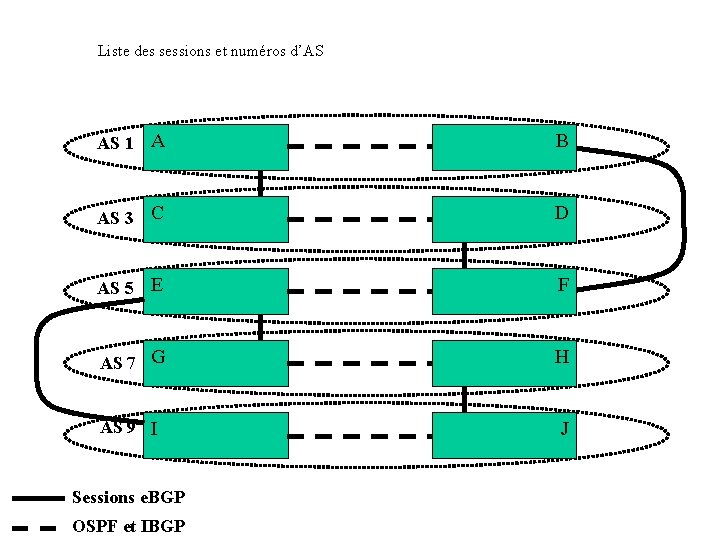

Liste des sessions et numéros d’AS AS 1 A B AS 3 C D AS 5 E F AS 7 G H AS 9 I J Sessions e. BGP OSPF et IBGP

AS 1 - table A (qui fait du BGP avec 3) : ip as-path access-list 2 permit ^$ ip as-path access-list 3 permit ^3$ router bgp 1 nei x. x filter-list 2 out nei x. x filter-list 3 in -> AS-3

AS 1 - table B (qui fait du BGP avec 5) : ip as-path access-list 1 deny ^3$ ip as-path access-list 1 permit. * router bgp 1 nei x. x filter-list 1 out -> AS-5

AS 3 - table C (qui fait du BGP avec 1) : ip as-path access-list 2 permit ^$ ip as-path access-list 3 permit ^1$ router bgp 3 nei x. x filter-list 2 out nei x. x filter-list 3 in -> AS-1

AS 3 - table D (qui fait du BGP avec 5) : ip as-path access-list 1 deny ^1$ ip as-path access-list 1 permit. * router bgp 3 nei x. x filter-list 1 out -> AS-5

AS 5 - table E (qui faut du BGP avec 7 et 9) : ip as-path filter-list 3 permit ^7$ ip as-path filter-list 4 permit ^9$ router bgp 5 nei x. x filter-list 3 in nei x. x filter-list 4 in -> AS-7 -> AS-9

AS 5 - table F (qui faut du BGP avec 1 et 3) : ip as-path filter-list 1 permit ^1$ ip as-path filter-list 2 permit ^3$ router bgp 5 nei x. x filter-list 1 in nei x. x filter-list 2 in -> AS-1 -> AS-3

AS 7 - table G (qui fait du BGP avec 5) : ip as-path access-list 1 deny ^9$ ip as-path access-list 1 permit. * router bgp 7 nei x. x filter-list 1 out -> AS-5

AS 7 - table H (qui fait du BGP avec 9) : ip as-path access-list 2 permit ^$ ip as-path access-list 3 permit ^9$ router bgp 7 nei x. x filter-list 2 out nei x. x filter-list 3 in -> AS-9

AS 9 - table I (qui fait du BGP avec 5) : ip as-path access-list 1 deny ^7$ ip as-path access-list 1 permit. * router bgp 9 nei x. x filter-list 1 out -> AS-5

AS 9 - table J (qui fait du BGP avec 7) : ip as-path access-list 2 permit ^$ ip as-path access-list 3 permit ^7$ router bgp 9 nei x. x filter-list 2 out nei x. x filter-list 3 in -> AS-7
