Irigasi 1 Perencanaan Saluran Saluran berpenampang trapesium tanpa

Irigasi 1 Perencanaan Saluran

• Saluran berpenampang trapesium tanpa pasangan adalah bangunan pembawa yang paling umum dipakai dan ekonomis • Perencanaan saluran harus memberikan penyelesaian biaya pelaksanaan dan pemeliharaan yang paling rendah. • Erosi dan sedimentasi di setiap potongan melintang harus minimal dan berimbang sepanjang tahun. • Ruas-ruas saluran harus mantap.

• Untuk perencanaan saluran, ada tiga keadaan yang harus dibedakan sehubungan dengan terdapatnya sedimen dalam air irigasi dan bahan tanggul yaitu: – Aliran irigasi tanpa sedimen di saluran tanah > pengambilan air dari waduk secara langsung. – Air irigasi bersedimen di saluran pasangan – Aliran irigasi bersedimen di saluran tanah

• Saluran: – Saluran tanah tanpa pasangan – Saluran pasangan

Rumus dan Kriteria Hidrolis • Rumus Aliran

Erosi • Kecepatan maksimum yang diizinkan adalah kecepatan aliran (rata-rata) maksimum yang tidak akan menyebabkan erosi di permukaan saluran.

• Kecepatan maksimum yang ditentukan dalam dua langkah: diizinkan – Penetapan kecepatan dasar (vb) untuk saluran lurus dengan ketinggian air 1 m, vb adalah 0, 6 m/dt untuk harga – harga PI yang lebih rendah dari 10.

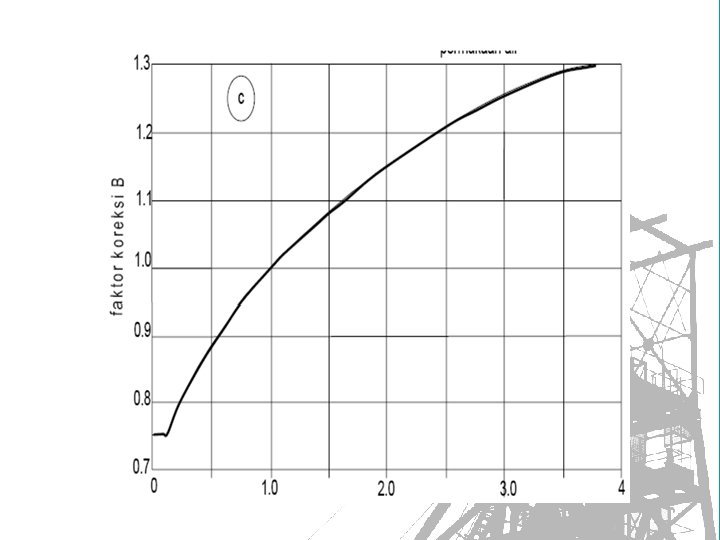

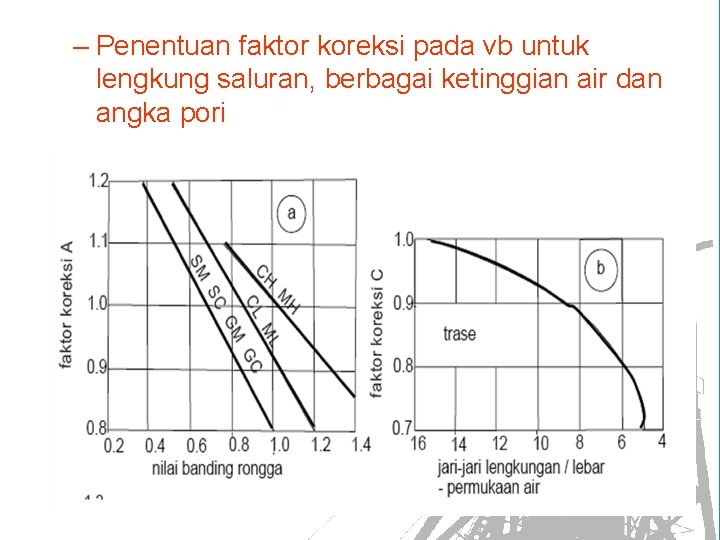

– Penentuan faktor koreksi pada vb untuk lengkung saluran, berbagai ketinggian air dan angka pori

dimana : • vmaks = kecepatan maksimum yang diizinkan, m/dt • vb = kecepatan dasar, m/dt • A = faktor koreksi untuk angka pori permukaan • saluran • B = faktor koreksi untuk kedalaman air • C = faktor koreksi untuk lengkung • Dan kecepatan dasar yang diizinkan vba = vb. A

• Untuk mengalirkan air dengan penampang basah sekecil mungkin, potongan melintang yang berbentuk setengah lingkaran adalah yang terbaik. • Usaha untuk mendapatkan bentuk yang ideal dari segi hidrolis dengan saluran tanah berbentuk trapesium, akan cenderung menghasilkan potongan melintang yang terlalu dalam atau sempit.

• saluran dengan debit rencana sampai dengan 0, 5 m 3/dt saja yang potongan melintangnya dapat mendekati bentuk setengah lingkaran. • Saluran dengan debit rencana yang tinggi pada umumnya lebar dangkal dengan perbandingan b/h (n) sampai 10 atau lebih.

• Untuk menekan biaya pembebasan tanah dan penggalian, talut saluran direncana securam mungkin. • Bahan tanah, kedalaman saluran dan terjadinya rembesan akan menentukan kemiringan maksimum untuk talut yang stabil.

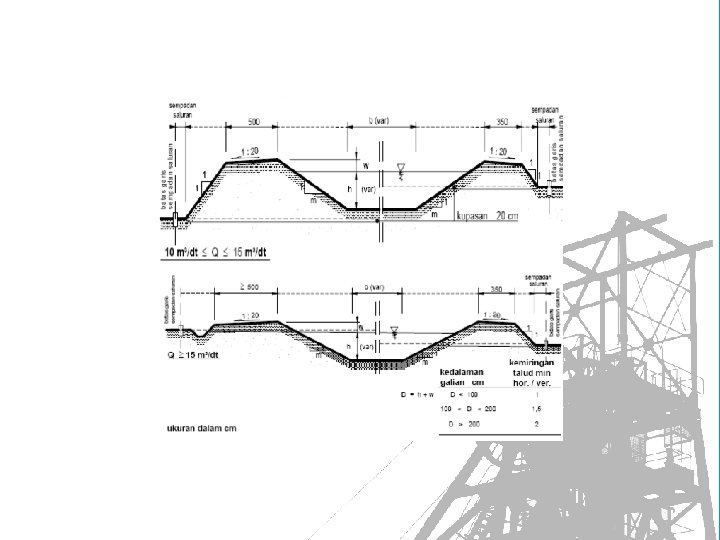

Kemiringan Talut untuk Berbagai Bahan Tanah

Kemiringan talut minimum untuk saluran timbunan yang dipadatkan dengan baik

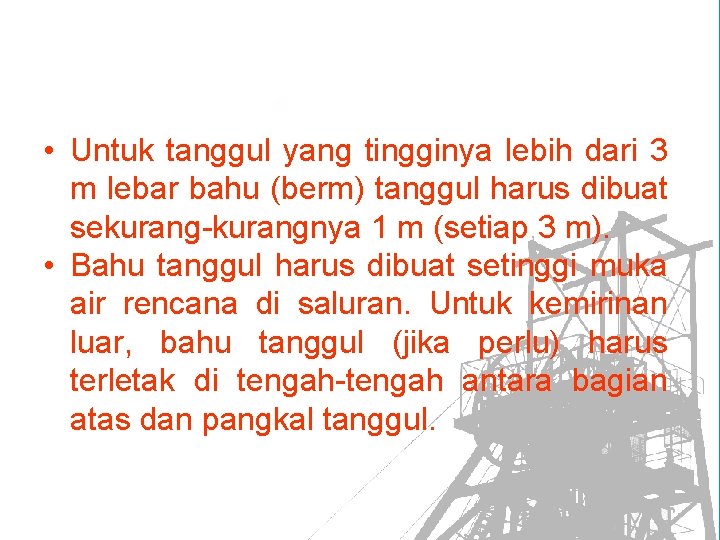

• Untuk tanggul yang tingginya lebih dari 3 m lebar bahu (berm) tanggul harus dibuat sekurang-kurangnya 1 m (setiap 3 m). • Bahu tanggul harus dibuat setinggi muka air rencana di saluran. Untuk kemirinan luar, bahu tanggul (jika perlu) harus terletak di tengah-tengah antara bagian atas dan pangkal tanggul.

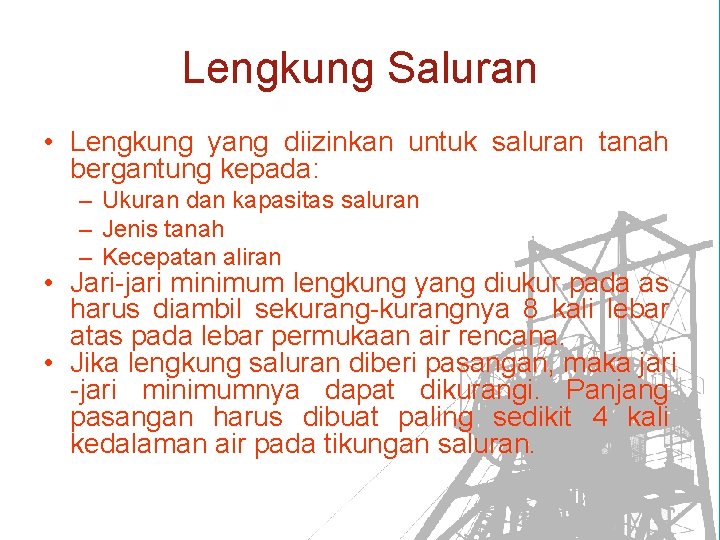

Lengkung Saluran • Lengkung yang diizinkan untuk saluran tanah bergantung kepada: – Ukuran dan kapasitas saluran – Jenis tanah – Kecepatan aliran • Jari-jari minimum lengkung yang diukur pada as harus diambil sekurang-kurangnya 8 kali lebar atas pada lebar permukaan air rencana. • Jika lengkung saluran diberi pasangan, maka jari -jari minimumnya dapat dikurangi. Panjang pasangan harus dibuat paling sedikit 4 kali kedalaman air pada tikungan saluran.

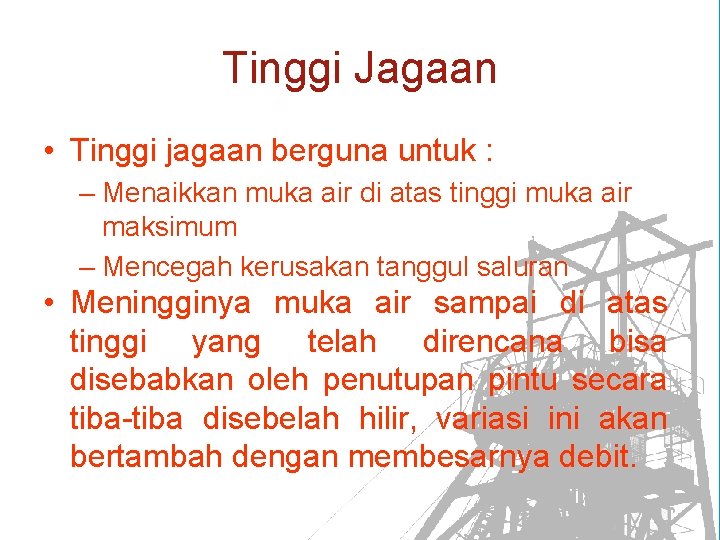

Tinggi Jagaan • Tinggi jagaan berguna untuk : – Menaikkan muka air di atas tinggi muka air maksimum – Mencegah kerusakan tanggul saluran • Meningginya muka air sampai di atas tinggi yang telah direncana bisa disebabkan oleh penutupan pintu secara tiba-tiba disebelah hilir, variasi ini akan bertambah dengan membesarnya debit.

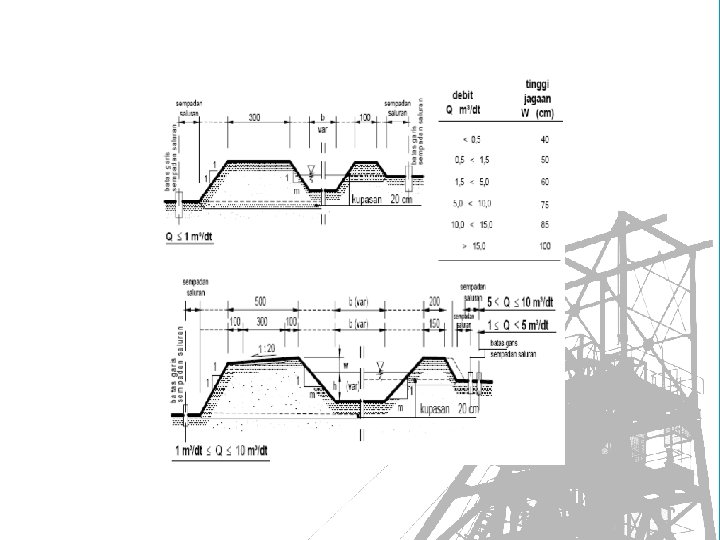

Tinggi jagaan minimum untuk saluran tanah

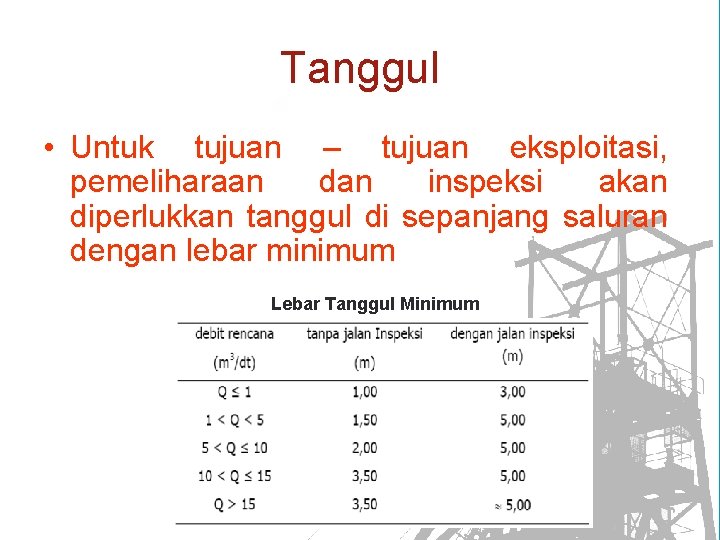

Tanggul • Untuk tujuan – tujuan eksploitasi, pemeliharaan dan inspeksi akan diperlukkan tanggul di sepanjang saluran dengan lebar minimum Lebar Tanggul Minimum

• Jalan inspeksi terletak ditepi saluran di sisi yang diairi agar bangunan sadap dapat dicapai secara langsung dan usaha penyadapan liar makin sulit dilakukan. • Lebar jalan inspeksi dengan perkerasan adalah 5, 0 m atau lebih, dengan lebar perkerasan sekurang-kurangnya 3, 0 meter.

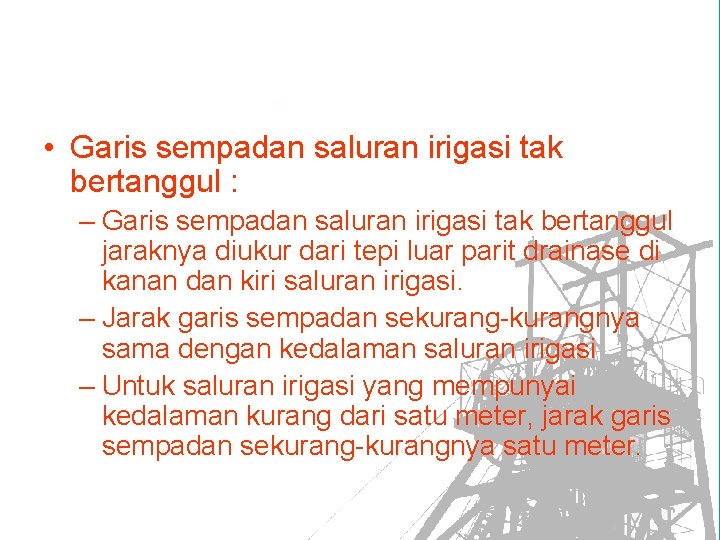

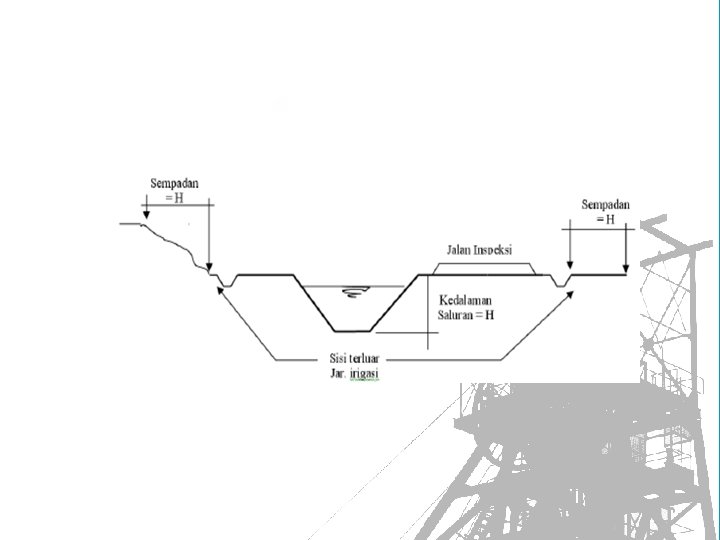

• Garis sempadan saluran irigasi tak bertanggul : – Garis sempadan saluran irigasi tak bertanggul jaraknya diukur dari tepi luar parit drainase di kanan dan kiri saluran irigasi. – Jarak garis sempadan sekurang-kurangnya sama dengan kedalaman saluran irigasi – Untuk saluran irigasi yang mempunyai kedalaman kurang dari satu meter, jarak garis sempadan sekurang-kurangnya satu meter.

• Garis sempadan saluran irigasi bertanggul: – Garis sempadan saluran irigasi bertanggul diukur dari sisi luar kaki tanggul – Jarak garis sempadan sekurang-kurangnya sama dengan ketinggian tanggul saluran irigasi – Untuk tanggul yang mempunyai ketinggian kurang dari satu meter, jarak garis sempadan sekurang-kurangnya satu meter.

• Garis sempadan saluran irigasi pada lereng/tebing: – Garis sempadan saluran irigasi yang terletak pada lerengtebing mengikuti kriteria sebagai berikut : • diukur dari tepi luar parit drainase untuk sisi lereng di atas saluran • diukur dari sisi luar kaki tanggul untuk sisi lereng di bawah saluran – Jarak garis sempadan untuk sisi lereng di atas saluran sekurang-kurangnya sama dengan kedalaman saluran irigasi. – Jarak garis sempadan untuk sisi lereng di bawah saluran sekurang-kurangnya sama dengan ketinggian tanggul saluran irigasi.

• Garis sempadan saluran pembuang irigasi: – Garis sempadan saluran pembuang irigasi tak bertanggul jaraknya diukur dari tepi luar kanan dan kiri saluran pembuang irigasi dan garis sempadan saluran pembuang irigasi bertanggul diukur dari sisi luar kaki tanggul – Garis sempadan saluran pembuang irigasi jaraknya diukur dari sisi/tepi luar saluran pembuang irigasi atau sisi/tepi luar jalan inspeksi. – Kriteria penetapan jarak garis sempadan saluran pembuang irigasi sama dengan penetapan pada saluran irigasi sebagaimana dimaksud pada point 1 dan 2.

Saluran Gendong • Saluran Gendong adalah saluran drainasi yang diletakkan sejajar dengan saluran irigasi. • Saluran gendong berfungsi mencegah aliran permukaan (Run Off) di luar daerah irigasi (ekstern area) masuk kedalam saluran irigasi. • Air di saluran gendong ini dialirkan keluar ke saluran alam atau saluran drainasi buatan yang terdekat. • Saluran gendong dibangun/dikonstruksi apabila suatu saluran irigasi melintasi suatu daerah di perbukitan.

• Karakteristik saluran gendong: – Dimensi dihitung berdasarkan rumus ”Manning” dengan koefisien kekasaran (n) 0, 03. Untuk kapasitas saluran gendong lebih besar 4 m 3/dt dipakai n = 0, 025. – Kemiringan talud didasarkan sifat-sifat dari tanah dimana saluran gendong harus digali. Kemiringan dalam saluran 1, 5 horisontal terhadap vertikal dan direkomendasikan kedalaman air 1, 5 m atau kurang dimana rasio perbandingan horisontal : vertikal adalah 2 : 1. – Drainasi melalui areal yang curam harus mempunyai kemiringan memanjang dan batas tenaga tarik sebagai berikut : T = 0, 6 kg/m 2 atau kurang untuk Q ≥ 1, 5 m 3/dt T = 0, 35 kg/m 2 untuk Q < 1, 5 m 3/dt

– Tinggi Jagaan Tinggi jagaan 50 cm untuk saluran sejajar jalan dan 30 cm untuk kondisi saluran gendong lainnya. – Lebar Tanggul dan Kemiringan Tanggul Sisi Luar Lebar tanggul sebaiknya cukup untuk melayani jalan tani, lebar lainnya direkomendasi minimum 40 cm. – Kemiringan tanggul luar untuk semua saluran drain adalah 1: 1. – Batas Kecepatan Saluran Gendong Kecepatan maksimum yang diijinkan pada saluran gendong sama dengan batas maksimum kecepatan pembuang – Kecepatan maksimum yang diijinkan pada saluran gendong adalah kecepatan rata-rata yang tidak menyebabkan erosi di permukaan.

• Kelemahan saluran gendong: – Diperlukan lebar yang cukup luas untuk penempatan dua saluran di tebing. – Debit saluran gendong jika tidak memenuhi kapasitas debit air buangan akan masuk ke saluran. Cara mengatasinya dengan saluran pelimpah pada lokasi tertentu. – Memerlukan perawatan akibat intensitas sedimen dari sisi atas sangat tinggi. – Dimensi saluran gendong dapat cukup besar jika area tangkapan hujannya cukup luas.

Kemiringan Saluran (Potongan Memanjang) • Kemiringan Minimum Saluran (potongan memanjang): – Untuk mencegah sedimentasi harga I√R hendaknya diperbesar ke arah hilir. • Kemiringan Maksimum Saluran (potongan memanjang): – Kecepatan rencana yang biasanya diambil untuk tanah-tanah kohesif, pada umumnya lebih rendah daripada kecepatan maksimum yang diizinkan.

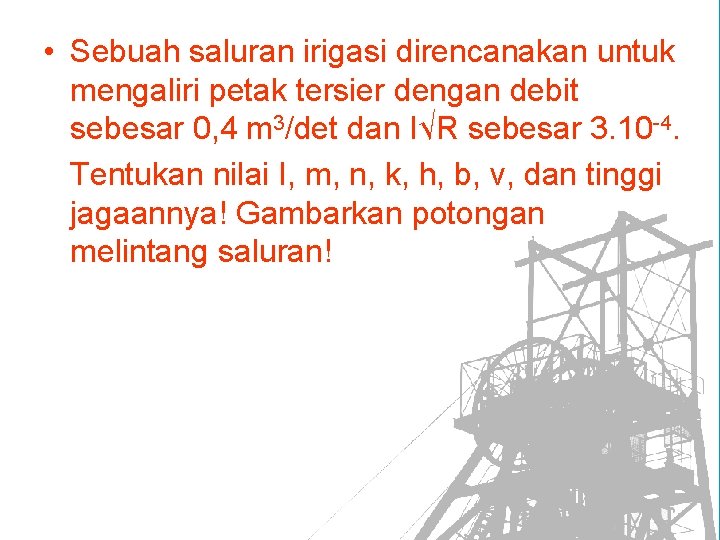

• Sebuah saluran irigasi direncanakan untuk mengaliri petak tersier dengan debit sebesar 0, 4 m 3/det dan I√R sebesar 3. 10 -4. Tentukan nilai I, m, n, k, h, b, v, dan tinggi jagaannya! Gambarkan potongan melintang saluran!
