IR spektroskopisi Blge Yakn Dalga boyu aral mm

IR spektroskopisi

Bölge Yakın Dalga boyu aralığı (mm) 0. 78 - 2. 5 Dalga sayısı aralığı (cm-1) 12800 - 4000 Orta Uzak 2. 5 - 50 50 -1000 4000 - 200 - 10

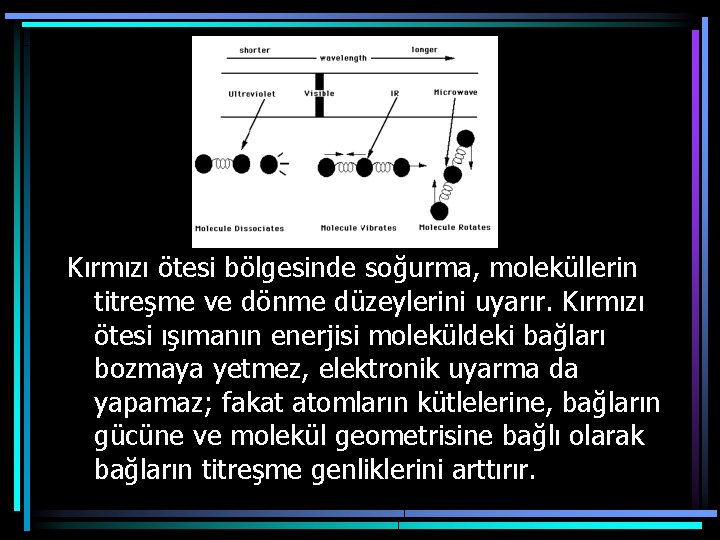

Kırmızı ötesi bölgesinde soğurma, moleküllerin titreşme ve dönme düzeylerini uyarır. Kırmızı ötesi ışımanın enerjisi moleküldeki bağları bozmaya yetmez, elektronik uyarma da yapamaz; fakat atomların kütlelerine, bağların gücüne ve molekül geometrisine bağlı olarak bağların titreşme genliklerini arttırır.

Titreşme hareketleri: 1) Gerilme 2) Eğilme (düzlem içi ve dışı) Simetrik ve asimetrik gerilme Düzlem içi yana sallanma Düzlem içi makaslama Düzlem dışı sallanma Düzlem dışı bükülme

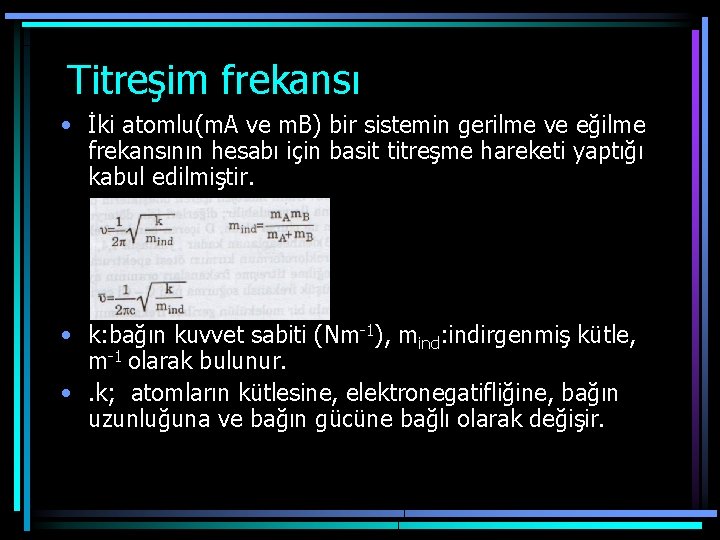

Titreşim frekansı • İki atomlu(m. A ve m. B) bir sistemin gerilme ve eğilme frekansının hesabı için basit titreşme hareketi yaptığı kabul edilmiştir. • k: bağın kuvvet sabiti (Nm-1), mind: indirgenmiş kütle, m-1 olarak bulunur. • . k; atomların kütlesine, elektronegatifliğine, bağın uzunluğuna ve bağın gücüne bağlı olarak değişir.

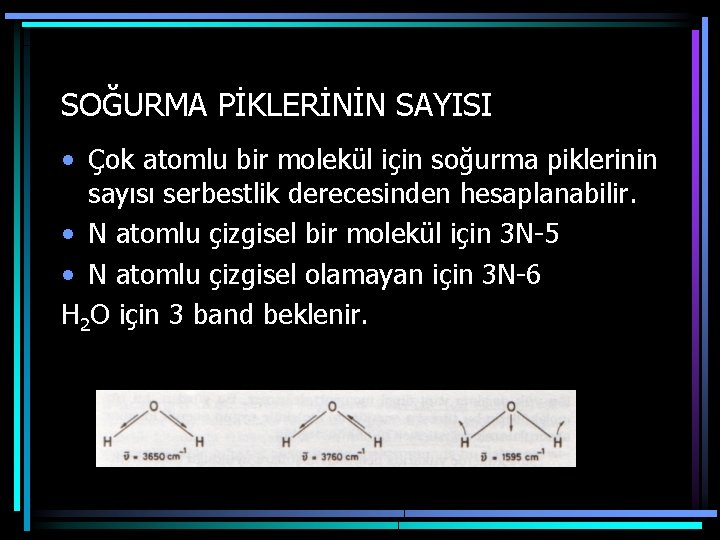

SOĞURMA PİKLERİNİN SAYISI • Çok atomlu bir molekül için soğurma piklerinin sayısı serbestlik derecesinden hesaplanabilir. • N atomlu çizgisel bir molekül için 3 N-5 • N atomlu çizgisel olamayan için 3 N-6 H 2 O için 3 band beklenir.

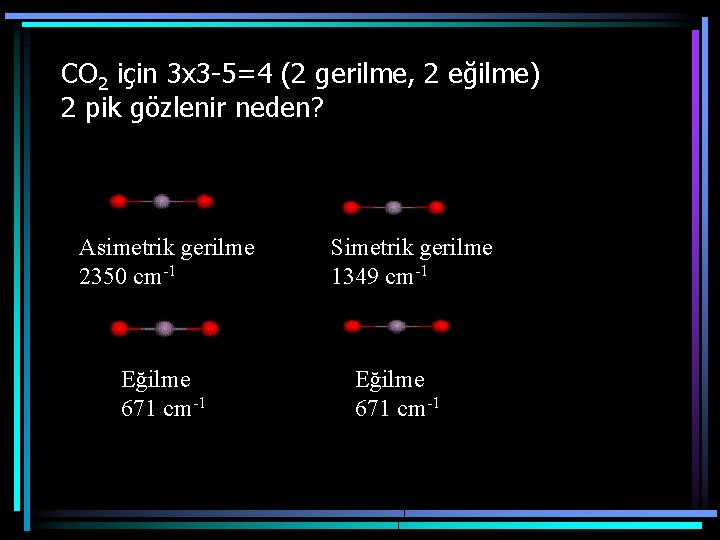

CO 2 için 3 x 3 -5=4 (2 gerilme, 2 eğilme) 2 pik gözlenir neden? Asimetrik gerilme 2350 cm-1 Eğilme 671 cm-1 Simetrik gerilme 1349 cm-1 Eğilme 671 cm-1

Işıma, sistemde dipol moment değişimine yol açmazsa soğurulmaz • Bir molekülde simetri merkezi varsa, bu merkeze göre simetrik bağlara ait gerilme titreşimleri gözlenmez. Ö: H 2 C=CH 2, CH 3 HC=CHCH 3 * Sistemde dipol moment değişikliği ne kadar fazlaysa, yani sistem ne kadar polarsa, kırmızı ötesi soğurma bandı o kadar şiddetlidir.

Çift ışıma demetli IR spektrometresi

Işık kaynakları • İnfared spektrofotometresinde kullanılan ışık kaynağı infrared ışıması yayan ve elektrikle 1600 -200 K kadar ısınabilen sert katı maddelerdir. • Nerst çubuğu: Uzunluğu 20 mm, çapı 1 -2 mm olan nadir toprak metali oksitlerinden yapılmıştır. • Globar çubuğu: 5 mm çapında, 500 mm uzunluğunda silisyum karbürden oluşmuş bir silindirdir. • Tungsten-Flaman Lambası: Dalga boyu 0. 78 -2. 5µm (yakın infrared) arasındaki bölgesde ışıma yapan bir ışık kaynağıdır. • Civa-ark lambası: Uzak infrared (50µm den büyük) bölgesi için kullanılan bir ışık kaynağıdır. • Nikrom Teli: Bu ışık kaynağı uzun ömürlüdür.

Dedektörler • Piroelektrik Dedektörler: Yalıtkan Piroelektrik malzemelerin kristalinden yapılmıştır. En çok kullanışan trigilisin sülfattır. Dielektrik malzemeler boyunca bir elektriksel alan uygulandığında, malzemenin dielektrik sabitine bağlı olarak bir elektriksel polarlanma gözlenir. Elektriksel alan ortadan kaldırılınca bu polarlanma kaybolur. Trigilisin sülfat kullanıldığında bu elektriksel alan ortadan kalktığında bile polarlanma devam eder. • Fotoiletken Dedektörler: Kurşun sülfür, indiyum antimonürgibi yarı iletken maddelerden yapılmıştır. Bu maddelerin IR ışımasını absorplaması sonucunda iletken olmayan değerlik elektronları iletkenlik bandına uyarırlar ve yarıiletkenin elektriksel direncinin azalmasına neden olur. • Termal Dedektörler: Üzerine düşen ışımayı absorplaması sonucunda sıcaklık yükselmesinin ölçülmesi ilkesine dayanır

IR spektrumlarının alınması için yöntemler • Gaz ise: İçi boş ölçme kabında, spektrum bitene kadar basınç sabit kalmalı.

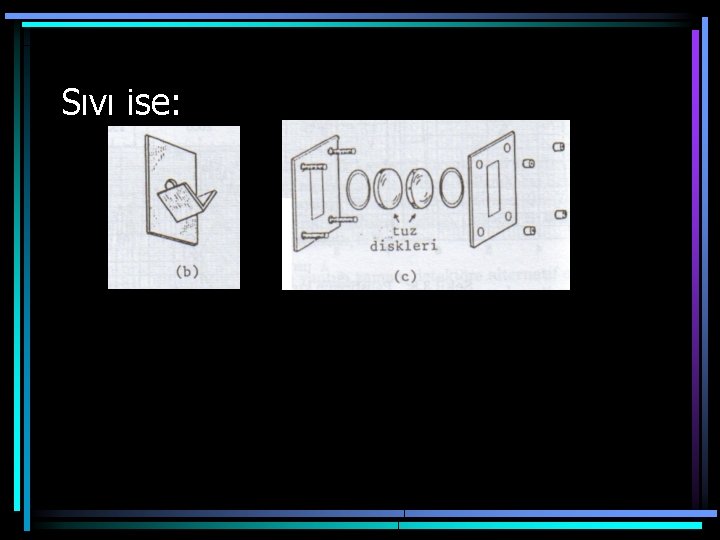

Sıvı ise:

Katı ise: 1 -KBr peleti hazırlanması 2 -Pasta hazırlanması 3 -Na. Cl diski üzerinde katı film oluşturulması Eğer örnek katı ise spektroskopik potasyum bromür (KBr) yardımı ile birkaç tonluk basınç altında ince şeffaf bir tablet oluşturularak spektrum alınır. KBr’ün infrared bölgesinde absorpsiyonu olmadığı için kullanılması uygundur. Kullanılan KBr nem içermemelidir. Çünkü içerdiği nemin IR spektrumnda hatalı bantların gozlenmesine neden olur.

Çözelti ise: Çözeltilerin spektrumunun alınması sırasında dikkat edilmesi gereken en öenmli şey, şeçilen çözücünün IR bölgesinin her yerinde ışığı geçirebilmesi gerekmektedir. Bu nedenle en fazla tercih edilen çözücüler karbontetraklorür, kloroform, karbondisülfür, siklohekzan, benzen, tetrakloroetilendir. Bu çözücülerden uygun olanı herhangi biri ile örneğin %0. 1 -10 ‘lük bir çözeltisi hazırlanır. Hazırlanan bu çözelti infrared sellerine koyulur. Ayrıca kullanılan çözücünün hücreninn yapıldığı maddeyi çözmemesine de dikkat edilmelidir.

Fonksiyonlu grup bölgesi: 4000 -1500 cm-1 Parmak izi bölgesi: 1500 -400 cm-1

Deneysel parametre maksimum dalga sayısıdır ve maksimum soğurma bandının yerini gösterir.

IR spektrumları ne tür bilgi verir? Nitel analiz: - organik bileşiklerin yapısındaki fonksiyonel grupların belirlenmesi - İki organik bileşiğin aynı olup olmadığının anlaşılması Nicel analiz: Çok az kullanılır

Biyokimya için IR Makromoleküllere ligand bağlanmasını, moleküler konformasyonları, peptit ve membran yapıları ile lipitprotein veya lipit-ilaç etkileşimlerini Karbonhidrat, fosfolipit, aminoasit, polipeptit ve proteinlerin yapısını Related polisakkaritlerin yapılarındaki farklılıkları Oksihemoglobin’de demir ile oksijenin bağlanmasını Peptit azotundaki proton ile peptit karbonili arasındaki hidrojen bağını Proteinler üzerinde hidrojen-döteryum değiştirme çalışmalarıyla çözücü ile peptid bağlarının maruz kalma olasılığının ve proteinin ikincil yapısının incelenmesi Proteinlerdeki karboksil grubunun iyonlaşmasını

Alınan spektrumun değerlendirilmesi • 3500 cm-1 de gözlenen geniş pik, yapıda alkol veya fenol olduğunun bir göstergesidir. • 3000 cm-1 de gözlenen çoklu pik, aromatik bir halkadaki C-H bağlarını; 1600 -1400 cm-1 de gözlenen çoklu pikler ise aromatik yapıdaki C=C bağlarını göstermektedir. • 1200 -1000 cm-1 deki pikler, yapıdaki eter varlığı (R-O-R) gösterir. 1000 -750 cm-1 deki pikler, p bağlı karbonlara bağlı hidrojenler(=C-H) nedeniyle gözlenmiştir. •

IR’de nicel analiz En iyi sıvı örnekle yapılır. Kalibrasyon eğrisinin çizimi özellikle katı örneklerde güçtür ve yüksek oranda hata içerir.

IR’ deki sorunlar • Kayıt hızının düşüklüğü • Dalga boyunun kalibrasyonu • Duyarlılığın azlığı

Fourier Transformu Kırmızı Ötesi Spektroskopisi (FTIR) Işık kaynağından gelen tüm frekansların örnek ile aynı anda etkileşmesi sağlanır. Işık kaynağından yayılan IR ışıması bir dalgaboyu ayırıcısından geçmeden örnek ile etkileşir. . Fourier transformlu spektrofotometrelerde aşağıda gösterilen Michelson interferometresi kullanılır.

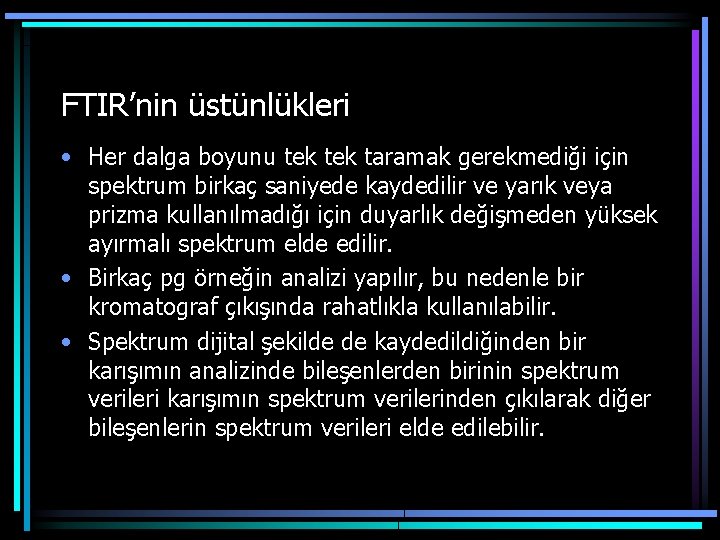

FTIR’nin üstünlükleri • Her dalga boyunu tek taramak gerekmediği için spektrum birkaç saniyede kaydedilir ve yarık veya prizma kullanılmadığı için duyarlık değişmeden yüksek ayırmalı spektrum elde edilir. • Birkaç pg örneğin analizi yapılır, bu nedenle bir kromatograf çıkışında rahatlıkla kullanılabilir. • Spektrum dijital şekilde de kaydedildiğinden bir karışımın analizinde bileşenlerden birinin spektrum verileri karışımın spektrum verilerinden çıkılarak diğer bileşenlerin spektrum verileri elde edilebilir.

FT IR’nın dezavantajı • Ortamdaki suyun soğurulması ile protein amid I bandları ve membranda C=O titreşim bandlarının üste çakışmasıdır.

FTIR spektroskopisi proteinlerin ikincil yapılarını bulmak için kullanılan en popüler metodlardan biridir.

α-heliks β-sheet

PCS için ikincil yapının içeriği FTIR spektroskopisiyle kalibrasyon metodu kullanılarak % 61 α-heliks, % 12 β-sheet, % 13 dönüşler ve % 14 düzensiz yapı olarak bulunmuştur. Amid I bandındaki 1657 cm-1, 1634 cm-1 ve 1676 cm-1 sırasıyla α-heliks, β-sheet ve dönüşlere karşılık gelmektedir. Conformation alpha-helix antiparallel betasheet parallel beta-sheet disordered H 2 O solution 1653 (s) D 2 O solution 1650 (s) 1632 (s) 1690 (w) 1675 (w) 1630 (s) 1632 (s) 1645 (w) 1648 (w) 1656 (m, br) 1643 (m, br) Table 5. 1: Structure specific amide I frequencies α-heliks 1650 -1658, β-sheet 1620 -1640, ve dönüşlere

Protein-kofaktör etkileşimleri

Protein-ligant etkileşimi • Antibiyotiklerle proteinlerin nasıl etkileştiğinin incelenmesinde

KAYNAKLAR • • • www. kimyaevi. com Takumi Noguchi, Detection of protein-cofactor interactions by means of Fourier transform infrared spectroscopy, RIKEN Review No. 41 (November, 2001): Focused on Bioarchitect Research. www. sanger. ac. uk/Users/thesis/html/node 62. html www. cryst. bbk. ac. uk/PPS 2/course/section 8/ss-960531_23. html Mckee, T. Ve Mckee J. R. , Biochemistry tha molecular basis of life, International edition, Mc. Grawhill, s: 131 -132 Tural, H. , Enstrümental analiz-II Spektroskopik Yöntemler Biyokimyada Lisansüstü Yazokulu, Telefoncu A. Ve diğerleri (editörler) Biyokimyada temel ve modern teknikler. s 311 -313 http: //www. wag. caltech. edu/home/jang/genchem/infrared. htm http: //www. phoenixtechnology. freeserve. co. uk/irbasics. htm http: //www. shu. ac. uk/schools/sci/chem/tutorials/molspec/irspec 1. htm
