IPv 6 Santiago Bertoln Martnez Jess Angel Martnez

IPv 6 Santiago Bertolín Martínez Jesús Angel Martínez Castillo INTERNET DE NUEVA GENERACIÓN 1

ÍNDICE l l l Motivación para IPv 6 Alternativas temporales al IPv 6 Características IPv 6 Métodos de transición Despliegue actual Despliegue en algunos países INTERNET DE NUEVA GENERACIÓN 2

Motivación para IPv 6 l l l IPv 4 es la versión actual del protocolo IP e IPv 6 pretende reemplazarlo. El protocolo IP se sitúa en la capa de red. Es la base de Internet. INTERNET DE NUEVA GENERACIÓN 3

Motivación para IPv 6 l l Gran problema de IPv 4: Límite de direcciones insuficiente. Máximo 232= 4. 294. 967. 296 direcciones. A 2010 se calcula que hay libres un 10%. Mejorar el protocolo: l l l Eliminar duplicidad de funciones. Unificar todas las mejoras aplicadas en forma de parches encima del protocolo. Mejorar la seguridad. INTERNET DE NUEVA GENERACIÓN 4

Motivación para IPv 6 INTERNET DE NUEVA GENERACIÓN 5

Alternativas temporales al IPv 6 l Desde principios de los 90 se conoce el problema del límite de direcciones y se han desarrollado técnicas para retardar su agotamiento: l l Disminución de las clases y creación del CIDR (Classless Inter-Domain Routing). Creación del NAT (Network Adress Translation) INTERNET DE NUEVA GENERACIÓN 6

Desarrollo del IPv 6 l l 1992 Se empieza a discutir sobre el futuro de IPv 4 debido a su limite de direcciones. 1994 El IETF (Internet Engineering Task Force) crea el grupo de trabajo “IP next generation”. 1998 Se crean los primeros RFC’s definiendo el IPv 6. RFC 2460. 1999 El IETF crea el IPv 6 Forum para controlar el desarrollo y la implementación del IPv 6. INTERNET DE NUEVA GENERACIÓN 7

Características IPv 6: Direcciones l l Direcciones de 128 bits. 2128= 3, 4 x 1038 Se agrupan en 8 bloques de 4 caracteres hexadecimales separados por “: ” (8 x 4 x 4=128). Se pueden simplificar no representando bloques de 0 s mediante dos “: ” consecutivos y eliminando los 0 s no necesarios. Ejemplos: l l l 2012: 0000: 0003: 2 C 40: 0000: 0000 2012: 0: 3: 2 C 40: : 0000: 0000: 5554: 29 B 2: 3431 : : 5554: 29 B 2: 3431 2012: ED 05: 0000: 78 A 3: 0000 2012: ED 05: : 78 A 3: 0 INTERNET DE NUEVA GENERACIÓN 8

Características IPv 6: Direcciones(2) l Se puede representar en formato decimal de 8 bits, útil al transformar direcciones IPv 4. l l l La dirección se divide en 64 bits de prefijo de red y 64 de ID del interfaz. La subred más grande posible será de 264 (IPv 4 al cuadrado). La Id del interfaz puede ser una dirección MAC reconvertida a 64 bits añadiendo FFFE en medio. l l : : FFFF: C 0 A 8: 1001 : : FFFF: 192. 168. 16. 1 03: F 5: 01: 77: 2 E: 40 3 F 5: 01 FF: FE 77: 2 E 40 No existe dirección de Broadcast. INTERNET DE NUEVA GENERACIÓN 9

Características IPv 6 l l Los nodos son autoconfigurables. Incluye obligatoriamente IPsec. l l l Authentication Header (AH): Integridad y autenticación de datos recibidos. Encapsulating Security Payload (ESP): Autenticidad del origen y confidencialidad del paquete. Sistema de movilidad eficiente (MIPv 6). Teóricamente se puede implementar movilidad de red (NEMO). Cabeceras más simples. Su MTU es de 4 Gi. B (232 Bytes). Jumbogramas. INTERNET DE NUEVA GENERACIÓN 10

Cabecera IPv 6 INTERNET DE NUEVA GENERACIÓN 11

Métodos de transición l Métodos de Pila Dual: Consiste en la coexistencia de los dos protocolos en el dispositivo. l l Sencillo Caro INTERNET DE NUEVA GENERACIÓN 12

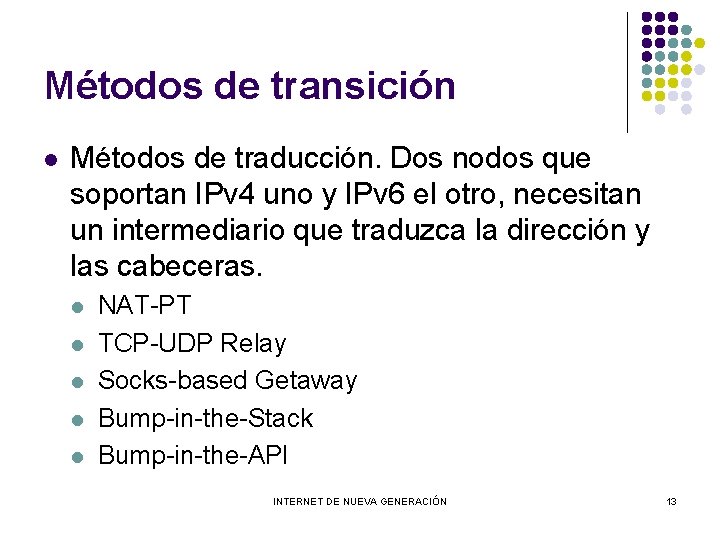

Métodos de transición l Métodos de traducción. Dos nodos que soportan IPv 4 uno y IPv 6 el otro, necesitan un intermediario que traduzca la dirección y las cabeceras. l l l NAT-PT TCP-UDP Relay Socks-based Getaway Bump-in-the-Stack Bump-in-the-API INTERNET DE NUEVA GENERACIÓN 13

Métodos de transición l Métodos de tunneling. Para superar tramos antiguos de IPv 4, se encapsula el IPv 6 con IPv 4. l l Determinación manual de los puntos de inicio del túnel. Determinación automática. “ 6 to 4”, “Teredo”, “ISATAP” INTERNET DE NUEVA GENERACIÓN 14

DESPLIEGUE IPv 6 CONSIDERACIONES PREVIAS l Febrero, 1999: EL IETF funda el IPv 6 Forum para conducir el despliegue del protocolo Como resultado se crean unos grupos de acción regionales y locales, conocidos como IPv 6 Task Forces. l Hay herramientas (Six. XS) que permiten l obtener una visión global de las tablas de enrutamiento de IPv 6, y monitorizar su integración en redes actuales. INTERNET DE NUEVA GENERACIÓN 15

DESPLIEGUE IPv 6 CONSIDERACIONES PREVIAS l l Asia está sufriendo una gran demanda de direcciones, de ahí que sea uno de los principales promotores de IPv 6. En diciembre de 2008, IPv 6 se encontraba aún en su infancia, en términos de despliegue mundial (en ningún país llegaba al 1% del tráfico total de Internet) Rusia (0. 76%), Francia (0. 65%), Ucrania (0. 64%), Noruega (0. 49%), EEUU (0. 45%), China: (0. 24%) Mac Os (2. 44%), Linux (0. 93%) Vista (0. 32%). INTERNET DE NUEVA GENERACIÓN 16

IPv 6 TASK FORCES l l l Europa: 15 países (Francia, Alemania, Reino Unido, España, Portugal…) Asia Pacific: 9 países (China, Corea, Japón, India, Australia…) América Latina y Caribe: 7 países (Cuba, Brasil, Argentina, Colombia, Panamá…) Norteamérica: Canadá y EEUU África: Egipto. Oriente Medio INTERNET DE NUEVA GENERACIÓN 17

CRONOLOGÍA 1996 1997 Se desarrolla IPv 6 sobre Kernel de Linux. Comienza 6 Bone (red virtual IPv 6) IBM Aix 4. 3: Primera plataforma comercial 1998 Microsoft saca al mercado su primer IPv 6 2000 Sun Solaris, Compaq, Windows 2000 implementan IPv 6 Hp y los routers Cisco incorporan soporte IPv 6 Apple Mac Os implementa Ipv 6 por defecto 2001 2002 INTERNET DE NUEVA GENERACIÓN 18

CRONOLOGÍA (II) l 2003: DNS empieza a resolver direcciones IPv 6. ICANN anuncia que los registros de direcciones IPv 6 de los dominios de Japón (. jp) y Corea (. kr) ya son visibles en los servidores raíz DNS. Más tarde se añadirán los de Francia (. fr) l 2008: El 4 de febrero, IANA añade registros AAAA para las direcciones IPv 6 de seis root name servers. De esta forma ya es posible la comunicación total entre dos host sin usar IPv 4. El 12 de marzo Google lanza un interfaz Web IPv 6 de su buscador (http: //ipv 6. google. com) l 2009: Google sigue con su iniciativa y ofrece soporte sobre IPv 6 de todos sus servicios INTERNET DE NUEVA GENERACIÓN 19

Despliegue en algunos países l Australia: - AARN (Australian Academic and Research Network) ha creado recientemente AARNet 3, una red que interconecta centros académicos y de investigación, incorpora soporte para IPv 4 e IPv 6. - IPv 6 Now Pty Ltd introduce en 2008 el primer servicio de tunneling sobre IPv 6 de calidad, así como el primer servicio dual de Web hosting - En 2008 Internode, primer ISP comercial en Australia que dio total conectividad IPv 6, anuncia que ya es accesible para los consumidores l India: - Sify Technologies Limited, servidor privado de Internet, extiende IPv 6 en 2005. Sify es miembro de 6 Choice, proyecto de cooperación Indio-Europeo para la promoción de IPv 6 INTERNET DE NUEVA GENERACIÓN 20

Despliegue en algunos países l l Alemania: - Según el proyecto Si. XXS, a finales de 2009 había alrededor de siete proveedores ofreciendo IPv 6 de base o combinado con IPv 4 sobre red T-DSL - M-Net, ISP regional, ofrece servicio de correo a sus clientes - La red backbone 6 WIN (del JOIN Team) ofrece soporte total IPv 6. La Munich Scientific Network (MWN) es una de las conectadas a esta red. Francia: - En 2006 AFNIC, administrador del domino. fr implementa operaciones IPv 6 - Renater (red académica nacional), e ISPs como Free, Nerim, FDN y OVH proveen servicio IPv 6 desde hace varios años. - Orange está experimentando con IPv 6, aunque su apoyo oficial a la iniciativa no está aún demasiado claro INTERNET DE NUEVA GENERACIÓN 21

Despliegue en algunos países l EEUU: - Hurricane Electric (California) fue una de las primeras empresas en adoptar y mantener IPv 6 como protocolo “nativo” en su red, y posee hoy en día una de las mayores redes backbone conectividad y hosting IPv 6 en EEUU. - Su red fue la primera en alcanzar las 200 conexiones BGP “vecinas” - También posee un servicio de tunneling que da servicio a Asia y a Europa. - Sonic. net, proveedor de Internet de Santa Rosa (California) ofrece soporte parcial para IPv 6 - Entrega los paquetes IPv 6 a través de un túnel 6 in 4. - Tiene un servicio RDNS (Reverse DNS) sobre IPv 6, pero su DNS opera sobre IPv 4 l Implantación lenta de IPv 6, ya que posee casi un tercio del máximo teórico total de direcciones IPv 4 INTERNET DE NUEVA GENERACIÓN 22

Despliegue en China l l l CNGI (China Next Generation Internet). - Proyecto a cinco años iniciado en 2003 por el gobierno chino para conseguir una posición significativa en el desarrollo de Internet, a través de una temprana adopción de IPv 6. Juegos olímpicos de 2008: Fueron el mejor escaparate para la infraestructura IPv 6 del CNGI. Considerado el mayor escaparate de la tecnología IPv 6 desde su inicio. El sitio Web oficial de las olimpiadas funcionaba sobre IPv 6 (http: //ipv 6. beijing 2008. cn/en, direcciones 2001: 252: 0: 1: : 2008: 6 y 2001: 252: 0: 1: : 2008: 8). Todas el trabajo en red relacionado con los juegos se hizo usando IPv 6. El despliegue se extendió a todo tipo de actividades relacionadas, desde transmisión de datos o transmisiones deportivas, hasta cámaras de seguridad o taxis. Los eventos fueron retransmitidos en vivo vía streaming y hasta se podía monitorizar las condiciones de tráfico diariamente INTERNET DE NUEVA GENERACIÓN 23

Despliegue en China l En Octubre de 2009, el CNGI comprendía seis backbones a escala nacional, y se extendía sobre 20 grandes ciudades y 300 organismos académicos, industriales y de investigación dentro de China. l 5 backbones son comerciales (China Telecom, China Unicom, China Netcom/CSTNET, China Mobile y China Railcom) EL sexto, CNGI-CERNET 2, es una red de investigación académica, manejada por CERNET CNGI-CERNET 2 funciona sobre IPv 6 nativo y conecta 25 ciudades. La mayoría de enlaces van a 2. 5 Gbps, conexiones de 10 Gbps entre Beijing-Wuhan-Guangzhou y Wuhan-Nanjing-Shanghai. Los enlaces de acceso van a 1 Gbps, 2. 5 Gbps o 10 Gbps. l l l CNGI también abarca dos puntos de intercambio en Pekín y Shanghai que interconecta todos los backbones entre ellos y con el exterior (con APAN, GEANT e Internet 2). INTERNET DE NUEVA GENERACIÓN 24

Despliegue en Japón l Considerado (finales 2008) en los círculos IPv 6 como el líder en despliegue. Motivación: millones teléfonos móviles y dispositivos personales. l Consorcio WIDE (Widely Integrated Distributed Environment), dirigido por Jun Murai, empezó el despliegue IPv 6 a finales de los 90. Ahora distribuye código abierto para pasar de IPv 4 a IPv 6 l Los proveedores de servicios han hecho las mayores inversiones en IPv 6, para nuevos productos móviles y para las recientes ofertas Fiber to the Home. INTERNET DE NUEVA GENERACIÓN 25

Despliegue en Japón l - - NTT: Proveedor de servicios líder del mercado. Ofrece: Servicio de pasarela IPv 6 nativo, con línea dedicada a 155 Mbps para Japón, EEUU, Europa, Corea, Taiwán, Hong Kong, Australia, Malasia, y otros. IPv 6 sobre IPv 4 tunneling, con tecnología DSL, ISDN, FTTH, así como conexión dual IPv 4/IPv 6. VPN, Video Multicast, conexión Ethernet a servidores centrales… l IIJ: Servicio nativo IPv 6 sobre línea dedicada, servicio pasarela, servicios duales, tunneling, DNS l Dream Train Internet, Poweredcom, Nifty, Japan Telecom, KDDI/KDDI Lab, JENS, Plala Networks, Softbank BB… INTERNET DE NUEVA GENERACIÓN 26

Despliegue en Japón INTERNET DE NUEVA GENERACIÓN 27

Despliegue España. Red iris INTERNET DE NUEVA GENERACIÓN 28

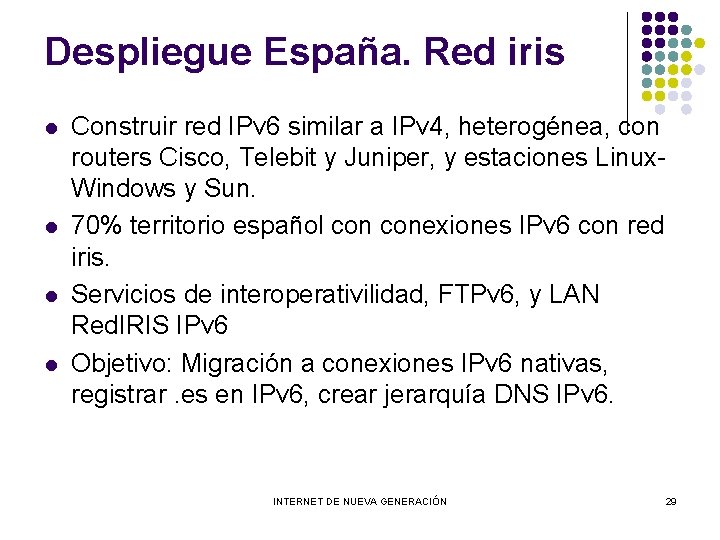

Despliegue España. Red iris l l Construir red IPv 6 similar a IPv 4, heterogénea, con routers Cisco, Telebit y Juniper, y estaciones Linux. Windows y Sun. 70% territorio español conexiones IPv 6 con red iris. Servicios de interoperativilidad, FTPv 6, y LAN Red. IRIS IPv 6 Objetivo: Migración a conexiones IPv 6 nativas, registrar. es en IPv 6, crear jerarquía DNS IPv 6. INTERNET DE NUEVA GENERACIÓN 29

Despliegue España. Red iris INTERNET DE NUEVA GENERACIÓN IPv 6 30

CONCLUSIONES l l El cambio de IPv 4 a IPv 6 se ha convertido en una necesidad imprescindible debido a la gran proliferación de Internet alrededor del mundo. El cambio es una tarea complicada, que se ha de hacer con cuidado, integrando poco a poco los dos protocolos para evitar problemas. A día de hoy los países asiáticos (China, Japón, Corea…) son los más avanzados en cuanto a despliegue (sienten la escasez de direcciones). La comodidad está ralentizando el avance, pero el cambio supondrá una mejora en los servicios. INTERNET DE NUEVA GENERACIÓN 31

REFERENCIAS l l l http: //www. ist-ipv 6. org (Grupos de tareas) http: //www. spain. ipv 6 tf. org/html/index. php (Grupo español) http: //www. sixxs. net/faq/connectivity/? faq=native (quién ofrece IPv 6) http: //www. ipv 6 forum. org http: //www. ipv 6 actnow. org/ http: //en. wikipedia. org/wiki/IPv 6_deployment http: //en. wikipedia. org/wiki/China_Next_Generation_Internet (China) http: //en. wikipedia. org/wiki/IPv 6 http: //www. ipv 6 style. jp/en/statistics/services/index. shtml (Japón) http: //tools. ietf. org/html/rfc 2460 (Y otros RFC) http: //www. textoscientificos. com/redes/tcp-ip/capas-arquitectura-tcp-ip INTERNET DE NUEVA GENERACIÓN 32
