IPv 6 By Kustanto

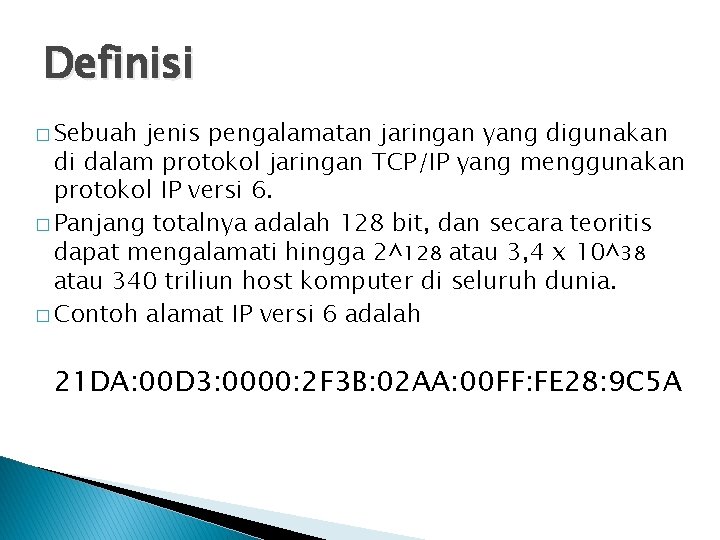

Definisi � Sebuah jenis pengalamatan jaringan yang digunakan di dalam protokol jaringan TCP/IP yang menggunakan protokol IP versi 6. � Panjang totalnya adalah 128 bit, dan secara teoritis dapat mengalamati hingga 2^128 atau 3, 4 x 10^38 atau 340 triliun host komputer di seluruh dunia. � Contoh alamat IP versi 6 adalah 21 DA: 00 D 3: 0000: 2 F 3 B: 02 AA: 00 FF: FE 28: 9 C 5 A
Latar belakang ü Pada IPv 6, panjang alamatnya 128 bit sedangkan panjang alamat dari IPv 4 adalah 32 bit. ü Dengan demikian, kapasitas alokasi alamat IPv 6 jauh lebih banyak daripada alamat IPv 4.
Tantangan-tantangan yang dihadapi ketika akan melakukan migrasi dari IPv 4 ke IPv 6 antara lain:
� Demand (permintaan) terhadap IPv 6 masih sangat sedikit, baru meliputi Operator Telekomunikasi dan Internet Provider. � Supply pendukung jaringan berbasis IPv 6 masih rendah, serta belum banyaknya aplikasi dan konten yang berbasis IPv 6. � Internet sudah terlanjur besar dengan IPv 4. Migrasi IPv 4 ke IPv 6 sulit sekali karena memerlukan koordinasi yang baik dari banyak pihak. � Implementasi IPv 6 masih membutuhkan ketersediaan sumber daya, misalnya: dokumentasi, bantuan teknis, sarana perolehan informasi, dan perangkat pendukung.
Aplikasi IPv 6 dapat berjalan bagus dan lancar pada jaringan performance tinggi. Seperti Gigabit Ethernet, OC-12, OC 48, OC-192, ATM. ü IPv 6 dirancang sebagai perbaikan dari IPv 4, dan bukan merupakan perubahan yang ekstrem dari IPv 4. ü Fungsi-fungsi yang bekerja pada IPv 4 juga ada pada IPv 6, sedangkan fungsi-fungsi yang tidak bekerja pada IPv 4 dihilangkan pada IPv 6. ü
Tujuan dan keunggulan IPv 6 Ø Jumlah IP address yang sangat banyak. IPv 6 terdiri dari 128 bit, dengan jumlah IP address yang dapat dipakai mencapai 3. 4 x 10^38 IP address. Jumlah tersebut sangatlah besar sehingga mengatasi masalah keterbatasan alokasi alamat IP.
Format dan Penulisan IPv 6 v Cara penulisan IP address versi 6 sangat berbeda dengan versi 4, format sebenarnya dari IPv 6 adalah 8 kelompok yang masing terdiri dari 4 digit heksadesimal (hexadecimal), dan dipisahkan oleh tanda titikdua (: ) antara satu kelompok dengan kelompok lainnya, v sebagai contoh : fe 80: 0000: 02 c 0: 26 ff: fe 62: 421 c
Format dan Penulisan IPv 6 v Apabila ada kelompok empat digit yang terdiri dari empat angka nol (0000), maka bisa di tulis dengan dua lambang titik-dua berurutan (: : ), dan angka nol di depan masing -masing kelompok 4 digit heksadesimal pun bisa diabaikan. Sebagai contoh : fe 80: 0 b 50: 0000: f 512: 02 c 0: 26 ff: fe 62: 421 c bisa ditulis dengan fe 80: b 50: : f 512: 2 c 0: 26 ff: fe 62: 421 c
� Alamat asli yang disederhanakan Alamat setelah dikompres FE 80: 0000: 02 AA: 00 FF: FE 9 A: 4 CA 2 FE 80: 0: 2 AA: FF: FE 9 A: 4 CA 2 FE 80: : 2 AA: FF: FE 9 A: 4 CA 2 � FF 02: 0000: 0000: 0002 FF 02: 0: 0: 0: 2 FF 02: : 2
Struktur Paket Metode Transisi 1. Dual Stack Ø Metode ini sangat umum digunakan, IPv 4 dan IPv 6 address dapat berjalan bersamaan di satu perangkat di semua layer protocol. Sehingga perangkat memiliki dua alamat yakni IPv 4 dan IPv 6 tanpa saling bertindihan satu sama lainnnya serta memiliki gateway yang berbeda pula. Routing table yang ada pun terdiri dari routing table IPv 4 dan IPv 6. Process pengiriman dan penerimaan packet data berlangsung secara terpisah. Syarat utama untuk dual stack ini adalah system operasi harus mendukung IPv 6. Jika tidak, maka harus dilakukan upgrade versi. Ø Contoh di Windows XP : (ipconfig / all)
Struktur Paket Metode Transisi
Struktur Paket Metode Transisi 2. Metode Tunnel (Enkapsulasi) Prinsip dasar tunnel ini adalah membungkus (encapsulate) packet data IPv 6 ke dalam format tunnel IPv 4 untuk dikirim ke penerima dan dibuka lagi bungkusnya (decapsulate) yang sebelumnya terlebih dahulu di dilakukan setting koneksi tunnel IPv 4 ini dari pengirim ke penerima serta sebaliknya.
Perbedaan IPv 6 dengan IPv 4 1. Panjang Alamat Pada IPv 6 panjang alamat terdiri dari 128 bit sedangkan IPv 4 hanya 32 bit sehingga IPv 6 mampu menyediakan alamat sebanyak 2^128 [2 pangkat 128] atau 3. 4 x 10^38 alamat, sedangkan IPv 4 hanya mampu menyediakan alamat sebanyak 2^32 atau 4, 5 x 10^9 alamat.
Perbedaan IPv 6 dengan IPv 4 2. Struktur Pengalamatan IPv 4 menggunakan 32 bit yang setiap bit dipisahkan dengan notasi titik. Contoh notasi pengalamatan IPv 4 adalah sebagai berikut : XXXXXXXX. XXXX Dimana setiap simbol X digantikan dengan kombinasi bit 0 dan 1 misalnya : 10000010. 11001000000. 00000001 (dalam angka biner) dalam bentuk desimalnya yaitu 130. 200. 127. 254
Perbedaan IPv 6 dengan IPv 4 Untuk IPv 6 menggunakan 128 bit. Dimana setiap bit dipisahkan dengan notasi titik dua Contoh notasi alamat IPv 6 adalah sebagai berikut : X: X: X: X dalam bentuk biner ditulis sebagai berikut : 1111111000: 001000110100: 101111 1001000001: 1011110011011010: 010000010100 0101: 0000000000000000: 00 1110100000 dalam bentuk Hexadesimalnya yaitu FE 78: 2344: BE 43: BCDA: 4145: 0: 0: 3 A
Perbedaan IPv 6 dengan IPv 4 3. Sistem Pengalamatan Sistem pengalamatan IPv 4 dibagi menjadi 5 kelas, berdasarkan jumlah host yang dapat dialokasikan yaitu : Kelas A : range 1 -126 Kelas B : range 128 -191 Kelas C : range 192 -223 Kelas D : range 224 -247 Kelas E : range 248 -255
Perbedaan IPv 6 dengan IPv 4 Dalam IPv 6, tidak ada subnet mask, yang ada hanyalah Format Prefix. Ø Pada IPv 6 tidak dikenal istilah pengkelasan, hanya IPv 6 menyediakan 3 jenis pengalamatan yaitu : Ø 1. Unicast 2. Anycast 3. Multicast.
Perbedaan IPv 6 dengan IPv 4 Alamat Unicast yaitu alamat yang menunjuk pada sebuah alamat antarmuka atau host, digunakan untuk komunikasi satu lawan satu. Pada alamat unicast dibagi 3 jenis lagi yaitu : 1. Alamat Link Local 2. Alamat Site Local 3. Alamat Global.
Perbedaan IPv 6 dengan IPv 4 o o o Alamat Link Local adalah alamat yang digunakan di dalam satu link yaitu jaringan local yang saling tersambung dalam satu level. Alamat Site Local setara dengan alamat privat, yang dipakai terbatas di dalam satu site sehingga terbatas penggunaannya hanya didalam satu site sehingga tidak dapat digunakan untuk mengirimkan alamat diluar site ini. Alamat Global adalah alamat yang dipakai misalnya untuk Internet Service Provider.
Perbedaan IPv 6 dengan IPv 4 Alamat Anycast adalah alamat yang menunjukkan beberapa interface (biasanya node yang berbeda). paket yang dikirimkan ke alamat ini akan dikirimkan ke salah satu alamat antarmuka yang paling dekat dengan router. Alamat anycast tidak mempunyai alokasi khusus, sebab jika beberapa node/interface diberikan prefix yang sama maka alamat tersebut sudah merupakan alamat anycast.
Perbedaan IPv 6 dengan IPv 4 � Alamat Multicast adalah alamat yang menunjukkan beberapa interface (biasanya untuk node yang berbeda). Paket yang dikirimkan ke alamat ini akan dikirimkan ke semua interface yang ditunjukkan oleh alamat ini. Alamat multicast ini didesain untuk menggantikan alamat broadcast pada IPv 4 yang banyak mengkonsumsi bandwidth.
Kesimpulan Seperti diketahui bahwa pengalamatan IP terbagi menjadi 2, yaitu : IP versi 4 atau IPv 4 IP versi 6 atau IPv 6 Perbedaan antara IP Versi 4 (IPv 4) dan IP Versi 6 (IPv 6): 1. IP Versi 4 memiliki panjang 32 bit (jumlah total alamat yang dapat dicapainya mencapai 4. 294. 967. 296 alamat), sedangkan untuk IP Versi 6 memiliki panjang 128 bit. 2. IPv 4 menggunkan static address dan dynamic address dalam media pengalamatannya, sedangkan IPv 6 menggunakan stateful address configuration dan stateless address configuration. 3. IPv 4 mendukung representasi alamat menggunkan subnet mask, sedangkan IPv 6 tidak mendukung subnet mask. 4. IPv 4 menggunakan dotted-decimal format, sedangkan IPv 6 menggunakan colon-hexadecimal format.
Eny Questions � End Of Sessions
