IPv 4 dan Subnetting IPv 4 terdiri dari

IPv 4 dan Subnetting

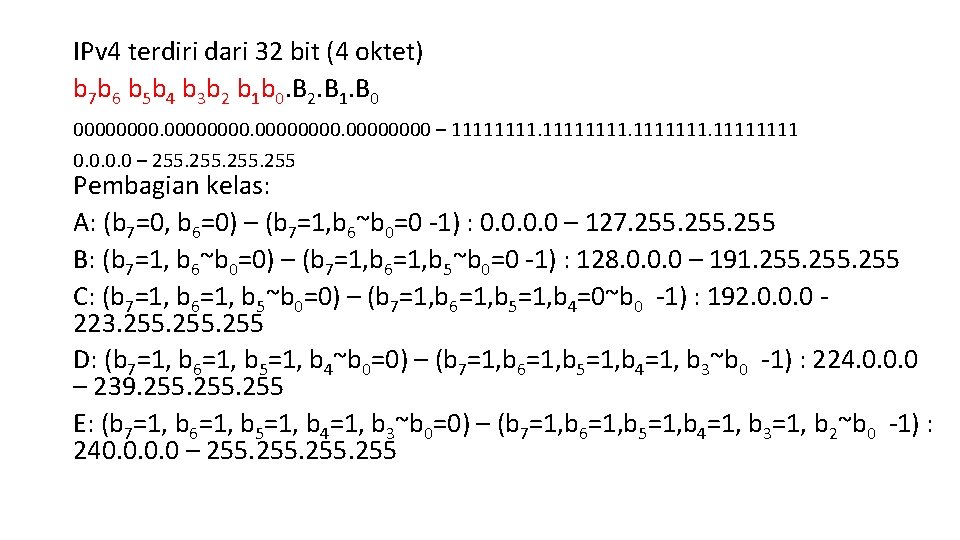

IPv 4 terdiri dari 32 bit (4 oktet) b 7 b 6 b 5 b 4 b 3 b 2 b 1 b 0. B 2. B 1. B 0 00000000. 0000 – 11111111. 1111 0. 0 – 255 Pembagian kelas: A: (b 7=0, b 6=0) – (b 7=1, b 6~b 0=0 -1) : 0. 0 – 127. 255 B: (b 7=1, b 6~b 0=0) – (b 7=1, b 6=1, b 5~b 0=0 -1) : 128. 0. 0. 0 – 191. 255 C: (b 7=1, b 6=1, b 5~b 0=0) – (b 7=1, b 6=1, b 5=1, b 4=0~b 0 -1) : 192. 0. 0. 0 223. 255 D: (b 7=1, b 6=1, b 5=1, b 4~b 0=0) – (b 7=1, b 6=1, b 5=1, b 4=1, b 3~b 0 -1) : 224. 0. 0. 0 – 239. 255 E: (b 7=1, b 6=1, b 5=1, b 4=1, b 3~b 0=0) – (b 7=1, b 6=1, b 5=1, b 4=1, b 3=1, b 2~b 0 -1) : 240. 0 – 255

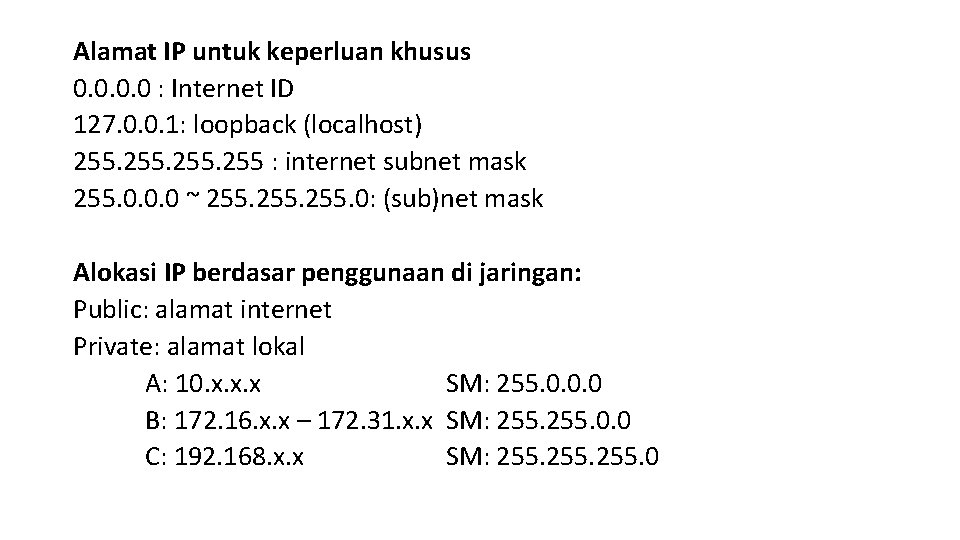

Alamat IP untuk keperluan khusus 0. 0 : Internet ID 127. 0. 0. 1: loopback (localhost) 255 : internet subnet mask 255. 0. 0. 0 ~ 255. 0: (sub)net mask Alokasi IP berdasar penggunaan di jaringan: Public: alamat internet Private: alamat lokal A: 10. x. x. x SM: 255. 0. 0. 0 B: 172. 16. x. x – 172. 31. x. x SM: 255. 0. 0 C: 192. 168. x. x SM: 255. 0

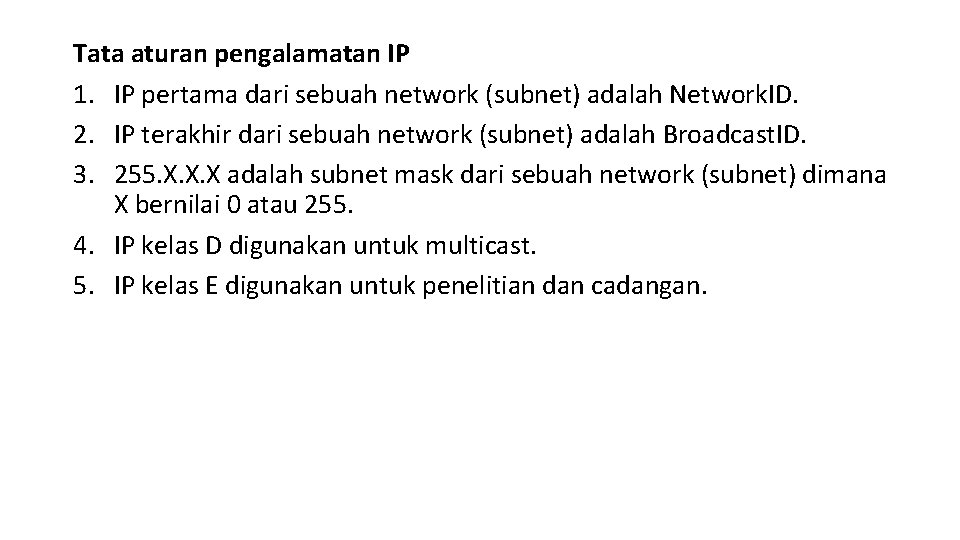

Tata aturan pengalamatan IP 1. IP pertama dari sebuah network (subnet) adalah Network. ID. 2. IP terakhir dari sebuah network (subnet) adalah Broadcast. ID. 3. 255. X. X. X adalah subnet mask dari sebuah network (subnet) dimana X bernilai 0 atau 255. 4. IP kelas D digunakan untuk multicast. 5. IP kelas E digunakan untuk penelitian dan cadangan.

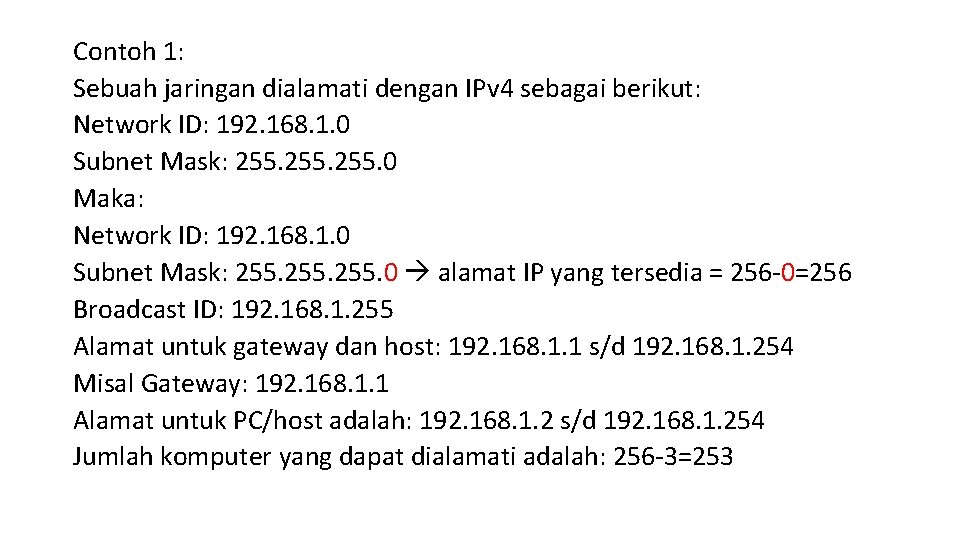

Contoh 1: Sebuah jaringan dialamati dengan IPv 4 sebagai berikut: Network ID: 192. 168. 1. 0 Subnet Mask: 255. 0 Maka: Network ID: 192. 168. 1. 0 Subnet Mask: 255. 0 alamat IP yang tersedia = 256 -0=256 Broadcast ID: 192. 168. 1. 255 Alamat untuk gateway dan host: 192. 168. 1. 1 s/d 192. 168. 1. 254 Misal Gateway: 192. 168. 1. 1 Alamat untuk PC/host adalah: 192. 168. 1. 2 s/d 192. 168. 1. 254 Jumlah komputer yang dapat dialamati adalah: 256 -3=253

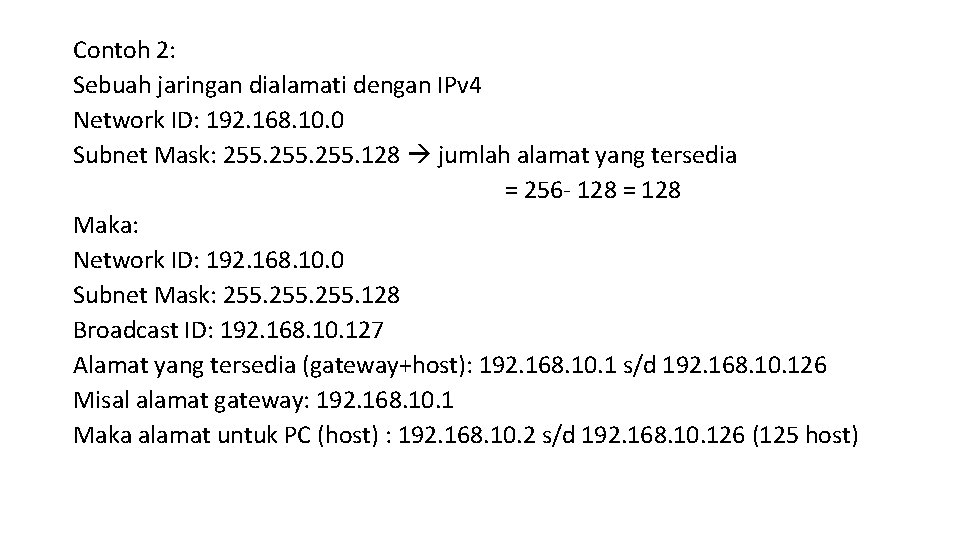

Contoh 2: Sebuah jaringan dialamati dengan IPv 4 Network ID: 192. 168. 10. 0 Subnet Mask: 255. 128 jumlah alamat yang tersedia = 256 - 128 = 128 Maka: Network ID: 192. 168. 10. 0 Subnet Mask: 255. 128 Broadcast ID: 192. 168. 10. 127 Alamat yang tersedia (gateway+host): 192. 168. 10. 1 s/d 192. 168. 10. 126 Misal alamat gateway: 192. 168. 10. 1 Maka alamat untuk PC (host) : 192. 168. 10. 2 s/d 192. 168. 10. 126 (125 host)

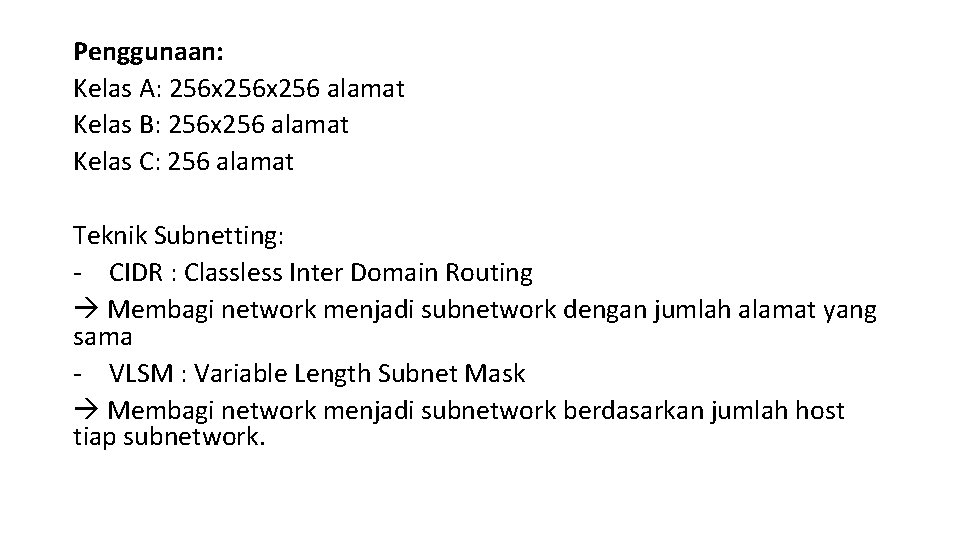

Penggunaan: Kelas A: 256 x 256 alamat Kelas B: 256 x 256 alamat Kelas C: 256 alamat Teknik Subnetting: - CIDR : Classless Inter Domain Routing Membagi network menjadi subnetwork dengan jumlah alamat yang sama - VLSM : Variable Length Subnet Mask Membagi network menjadi subnetwork berdasarkan jumlah host tiap subnetwork.

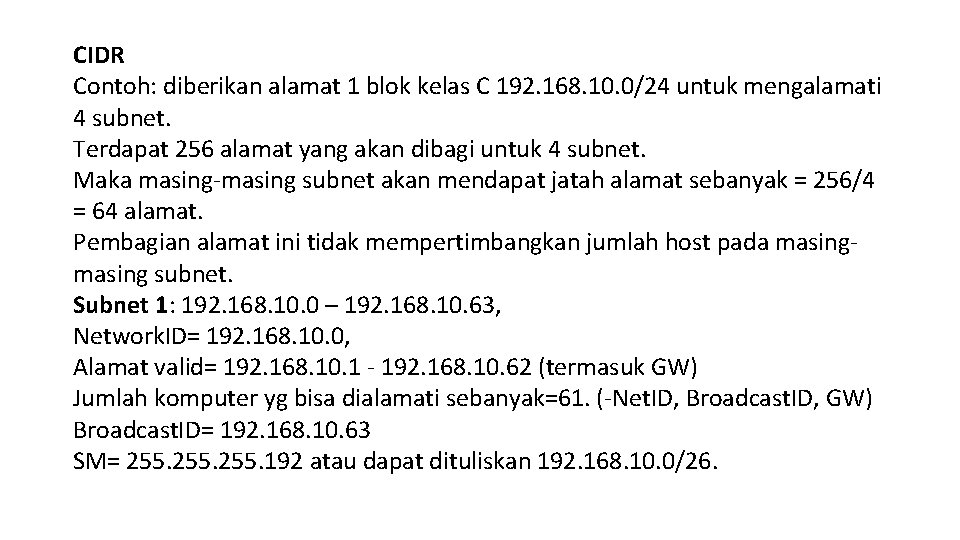

CIDR Contoh: diberikan alamat 1 blok kelas C 192. 168. 10. 0/24 untuk mengalamati 4 subnet. Terdapat 256 alamat yang akan dibagi untuk 4 subnet. Maka masing-masing subnet akan mendapat jatah alamat sebanyak = 256/4 = 64 alamat. Pembagian alamat ini tidak mempertimbangkan jumlah host pada masing subnet. Subnet 1: 192. 168. 10. 0 – 192. 168. 10. 63, Network. ID= 192. 168. 10. 0, Alamat valid= 192. 168. 10. 1 - 192. 168. 10. 62 (termasuk GW) Jumlah komputer yg bisa dialamati sebanyak=61. (-Net. ID, Broadcast. ID, GW) Broadcast. ID= 192. 168. 10. 63 SM= 255. 192 atau dapat dituliskan 192. 168. 10. 0/26.

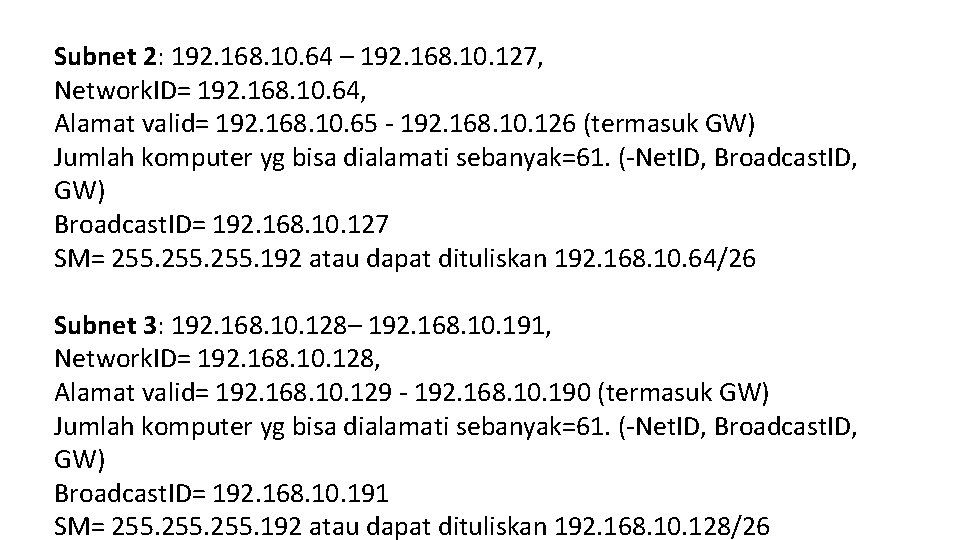

Subnet 2: 192. 168. 10. 64 – 192. 168. 10. 127, Network. ID= 192. 168. 10. 64, Alamat valid= 192. 168. 10. 65 - 192. 168. 10. 126 (termasuk GW) Jumlah komputer yg bisa dialamati sebanyak=61. (-Net. ID, Broadcast. ID, GW) Broadcast. ID= 192. 168. 10. 127 SM= 255. 192 atau dapat dituliskan 192. 168. 10. 64/26 Subnet 3: 192. 168. 10. 128– 192. 168. 10. 191, Network. ID= 192. 168. 10. 128, Alamat valid= 192. 168. 10. 129 - 192. 168. 10. 190 (termasuk GW) Jumlah komputer yg bisa dialamati sebanyak=61. (-Net. ID, Broadcast. ID, GW) Broadcast. ID= 192. 168. 10. 191 SM= 255. 192 atau dapat dituliskan 192. 168. 10. 128/26

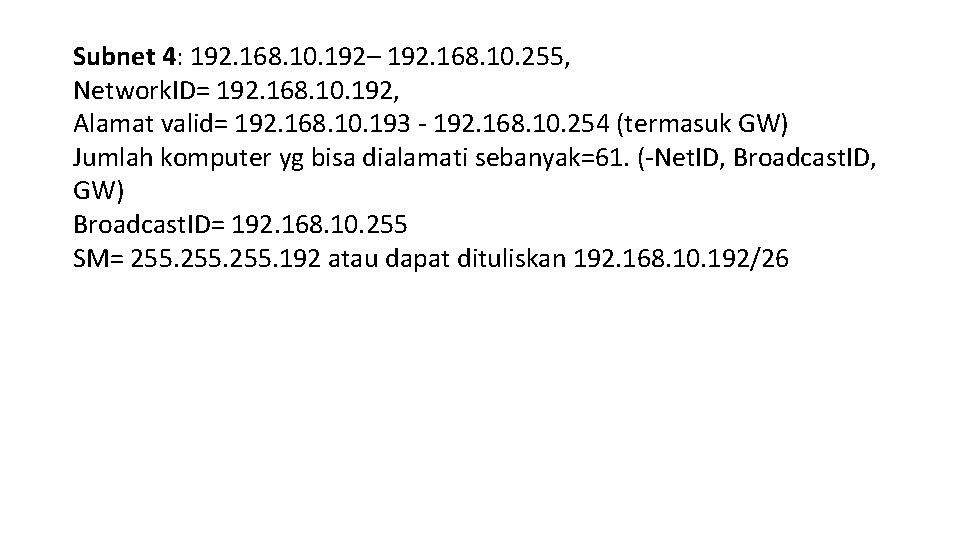

Subnet 4: 192. 168. 10. 192– 192. 168. 10. 255, Network. ID= 192. 168. 10. 192, Alamat valid= 192. 168. 10. 193 - 192. 168. 10. 254 (termasuk GW) Jumlah komputer yg bisa dialamati sebanyak=61. (-Net. ID, Broadcast. ID, GW) Broadcast. ID= 192. 168. 10. 255 SM= 255. 192 atau dapat dituliskan 192. 168. 10. 192/26

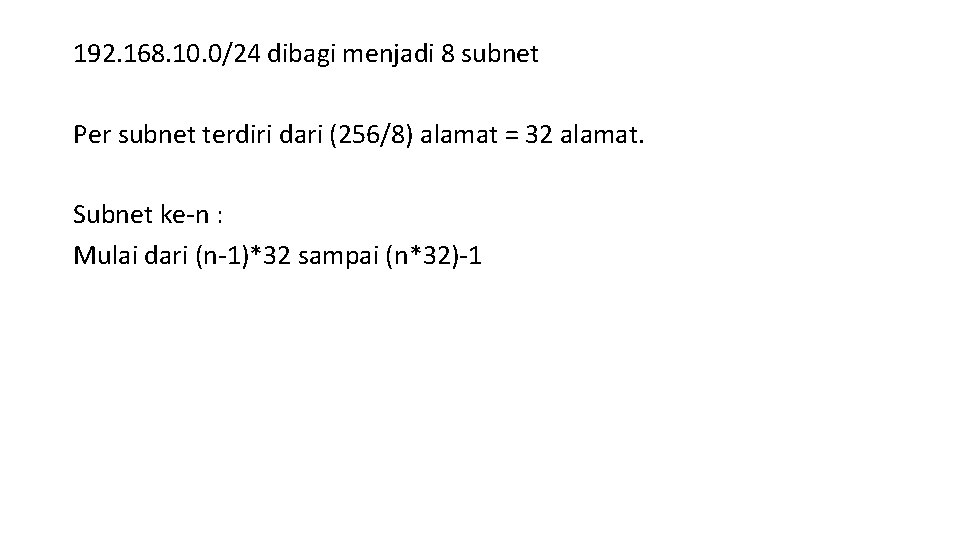

192. 168. 10. 0/24 dibagi menjadi 8 subnet Per subnet terdiri dari (256/8) alamat = 32 alamat. Subnet ke-n : Mulai dari (n-1)*32 sampai (n*32)-1

Notasi subnetmask Subnet mask dapat dinyatakan dengan menggunakan angka desimal maupun biner. Contoh: Net. ID 192. 168. 10. 0 SM 255. 0 artinya Terdapat 256 alamat valid pada subnet ini yang ditunjukkan oleh angka 0 pada oktet keempat dari SM. Nilai pada oktet terakhir pada SM adalah (256 -2 n) dimana 2 n adalah jumlah alamat valid tiap subnet. Contoh: SM 255. 192 artinya terdapat alamat valid per subnet sebanyak (256 -192)=64. Sehingga jumlah subnet pada blok tsb adalah (256/64)=4 subnet.

Contoh: Satu blok IP kelas C yang dimulai dari 192. 168. 100. 0 s/d 192. 168. 100. 255 dibagi dalam 8 subnet. Tentukan SM masing-masing subnet. . Jumlah alamat valid per subnet = 256/8 = 32. Subnet dalam IP kelas C, oktet ke-1 sampai ke tiga bernilai 255, sedangkan oktet terakhir akan bernilai = 256 -32 = 224. Sehingga SM adalah 255. 224. SM adalah sama untuk semua subnet yaitu 255. 224.

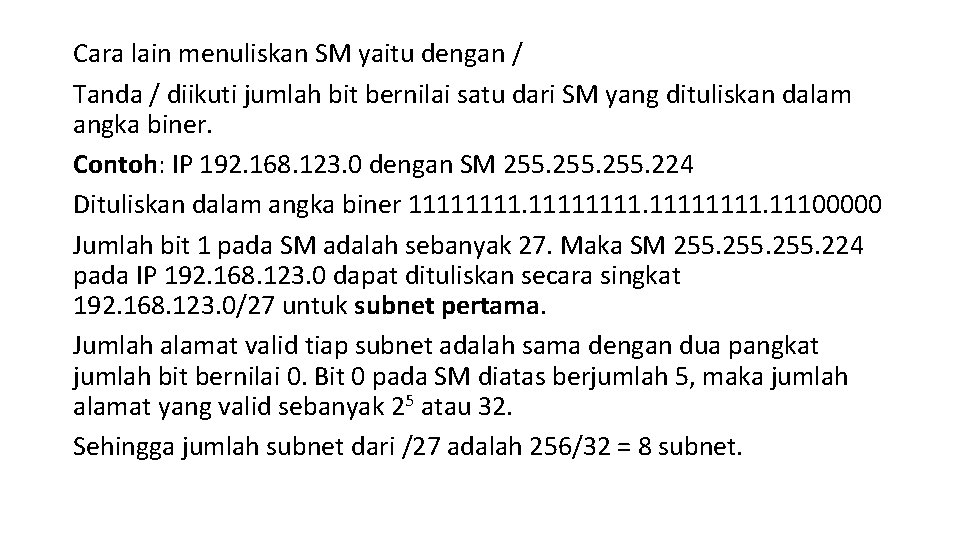

Cara lain menuliskan SM yaitu dengan / Tanda / diikuti jumlah bit bernilai satu dari SM yang dituliskan dalam angka biner. Contoh: IP 192. 168. 123. 0 dengan SM 255. 224 Dituliskan dalam angka biner 11111111. 11100000 Jumlah bit 1 pada SM adalah sebanyak 27. Maka SM 255. 224 pada IP 192. 168. 123. 0 dapat dituliskan secara singkat 192. 168. 123. 0/27 untuk subnet pertama. Jumlah alamat valid tiap subnet adalah sama dengan dua pangkat jumlah bit bernilai 0. Bit 0 pada SM diatas berjumlah 5, maka jumlah alamat yang valid sebanyak 25 atau 32. Sehingga jumlah subnet dari /27 adalah 256/32 = 8 subnet.

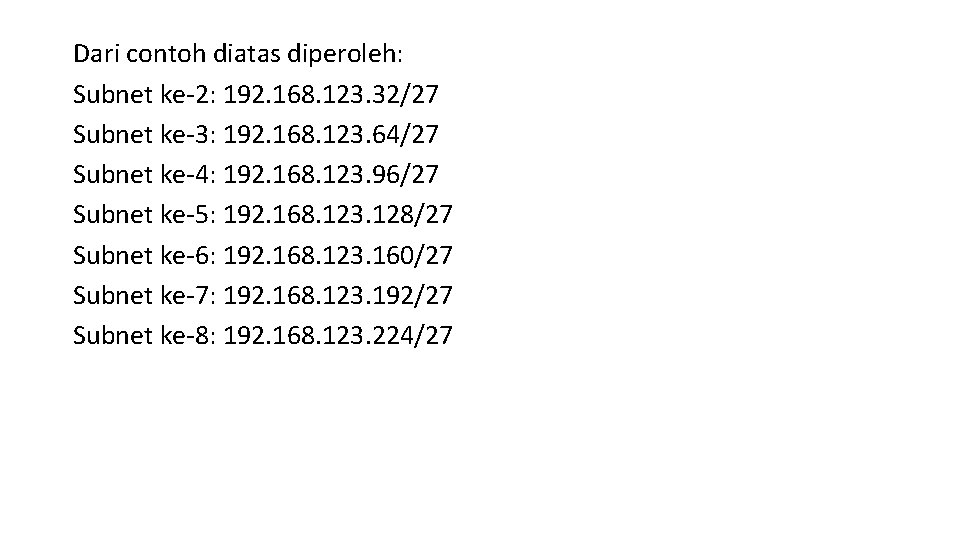

Dari contoh diatas diperoleh: Subnet ke-2: 192. 168. 123. 32/27 Subnet ke-3: 192. 168. 123. 64/27 Subnet ke-4: 192. 168. 123. 96/27 Subnet ke-5: 192. 168. 123. 128/27 Subnet ke-6: 192. 168. 123. 160/27 Subnet ke-7: 192. 168. 123. 192/27 Subnet ke-8: 192. 168. 123. 224/27

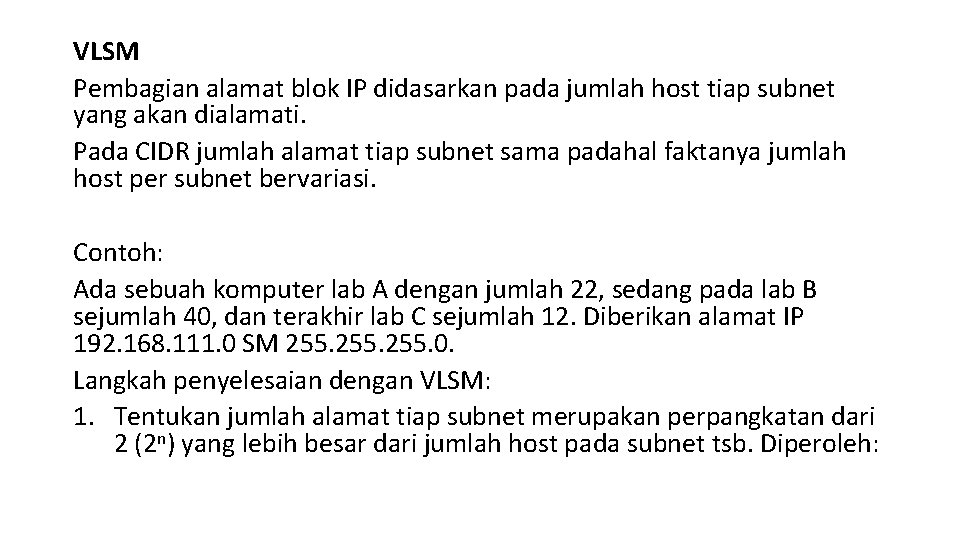

VLSM Pembagian alamat blok IP didasarkan pada jumlah host tiap subnet yang akan dialamati. Pada CIDR jumlah alamat tiap subnet sama padahal faktanya jumlah host per subnet bervariasi. Contoh: Ada sebuah komputer lab A dengan jumlah 22, sedang pada lab B sejumlah 40, dan terakhir lab C sejumlah 12. Diberikan alamat IP 192. 168. 111. 0 SM 255. 0. Langkah penyelesaian dengan VLSM: 1. Tentukan jumlah alamat tiap subnet merupakan perpangkatan dari 2 (2 n) yang lebih besar dari jumlah host pada subnet tsb. Diperoleh:

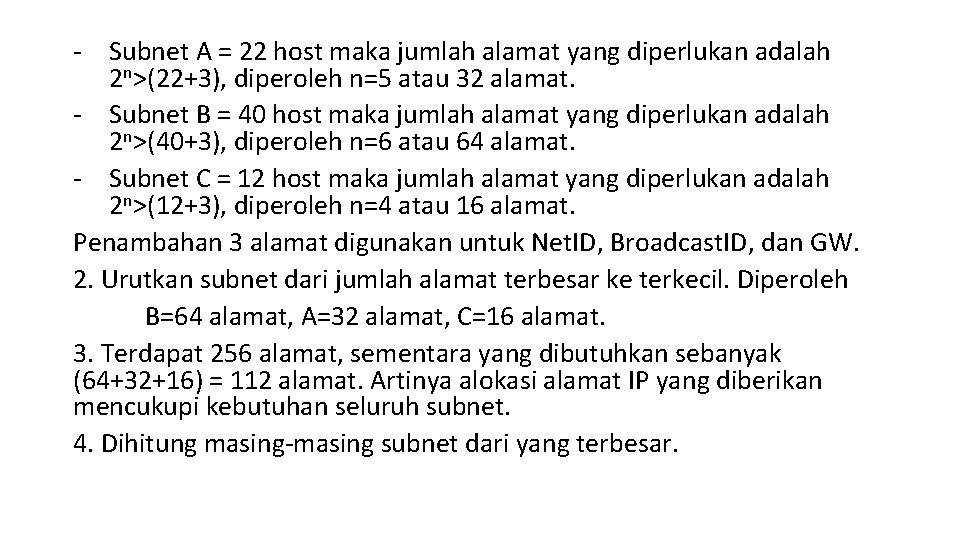

- Subnet A = 22 host maka jumlah alamat yang diperlukan adalah 2 n>(22+3), diperoleh n=5 atau 32 alamat. - Subnet B = 40 host maka jumlah alamat yang diperlukan adalah 2 n>(40+3), diperoleh n=6 atau 64 alamat. - Subnet C = 12 host maka jumlah alamat yang diperlukan adalah 2 n>(12+3), diperoleh n=4 atau 16 alamat. Penambahan 3 alamat digunakan untuk Net. ID, Broadcast. ID, dan GW. 2. Urutkan subnet dari jumlah alamat terbesar ke terkecil. Diperoleh B=64 alamat, A=32 alamat, C=16 alamat. 3. Terdapat 256 alamat, sementara yang dibutuhkan sebanyak (64+32+16) = 112 alamat. Artinya alokasi alamat IP yang diberikan mencukupi kebutuhan seluruh subnet. 4. Dihitung masing-masing subnet dari yang terbesar.

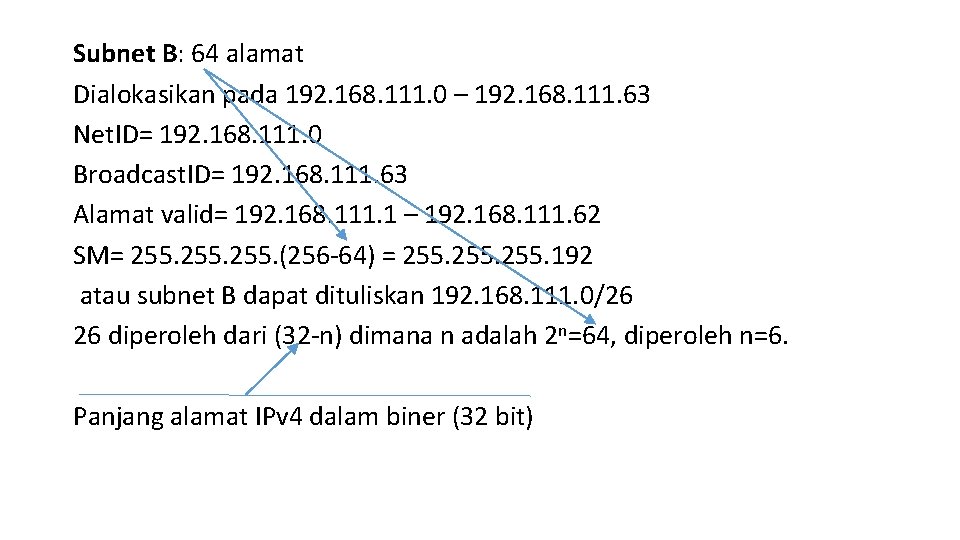

Subnet B: 64 alamat Dialokasikan pada 192. 168. 111. 0 – 192. 168. 111. 63 Net. ID= 192. 168. 111. 0 Broadcast. ID= 192. 168. 111. 63 Alamat valid= 192. 168. 111. 1 – 192. 168. 111. 62 SM= 255. (256 -64) = 255. 192 atau subnet B dapat dituliskan 192. 168. 111. 0/26 26 diperoleh dari (32 -n) dimana n adalah 2 n=64, diperoleh n=6. Panjang alamat IPv 4 dalam biner (32 bit)

Subnet A: 32 alamat Ingat: alamat yang tersisa adalah 192. 168. 111. 64 – 192. 168. 111. 255 (setelah dikurangi alamat yang digunakan pada Subnet B). Dialokasikan 32 alamat untuk subnet A dari alamat yang masih tersisa. Diperoleh: 192. 168. 111. 64 - 192. 168. 111. 95 (diperoleh dari 192. 168. 111. 64 + 32 alamat) Net. ID= 192. 168. 111. 64 Broadcast. ID= 192. 168. 111. 95 Alamat valid= 192. 168. 111 -192. 168. 111. 94 SM= 255. 224 (diperoleh dari 256 -32) atau subnet A dapat dituliskan secara singkat 192. 168. 111. 64/27.

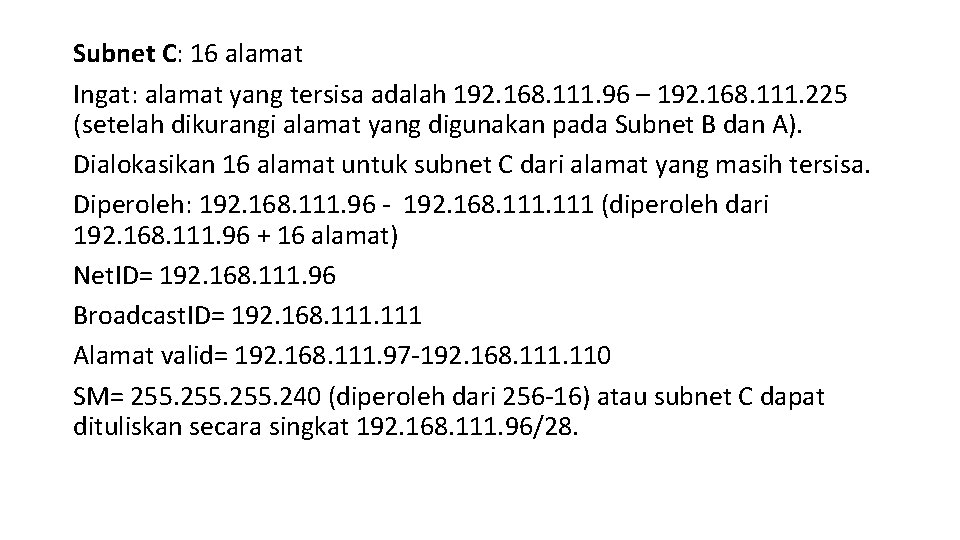

Subnet C: 16 alamat Ingat: alamat yang tersisa adalah 192. 168. 111. 96 – 192. 168. 111. 225 (setelah dikurangi alamat yang digunakan pada Subnet B dan A). Dialokasikan 16 alamat untuk subnet C dari alamat yang masih tersisa. Diperoleh: 192. 168. 111. 96 - 192. 168. 111 (diperoleh dari 192. 168. 111. 96 + 16 alamat) Net. ID= 192. 168. 111. 96 Broadcast. ID= 192. 168. 111 Alamat valid= 192. 168. 111. 97 -192. 168. 111. 110 SM= 255. 240 (diperoleh dari 256 -16) atau subnet C dapat dituliskan secara singkat 192. 168. 111. 96/28.

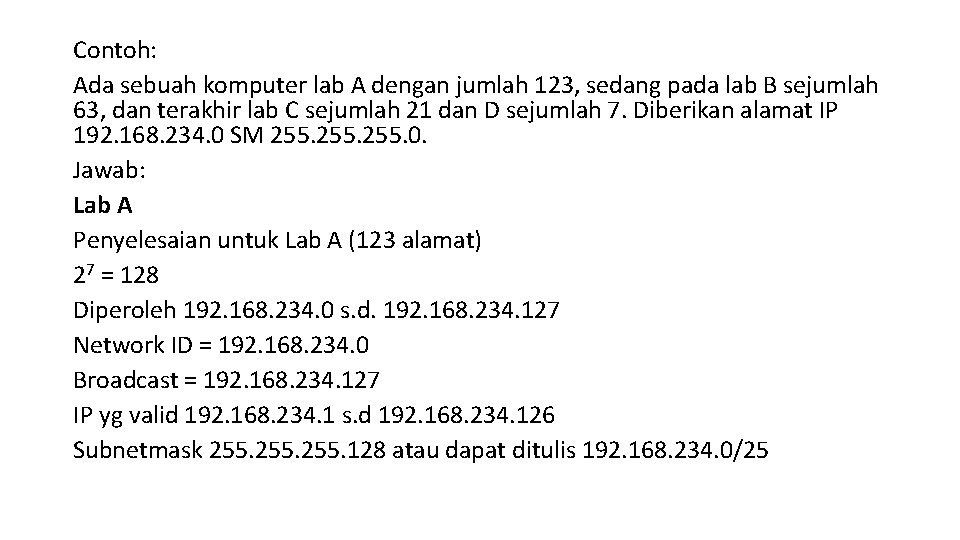

Contoh: Ada sebuah komputer lab A dengan jumlah 123, sedang pada lab B sejumlah 63, dan terakhir lab C sejumlah 21 dan D sejumlah 7. Diberikan alamat IP 192. 168. 234. 0 SM 255. 0. Jawab: Lab A Penyelesaian untuk Lab A (123 alamat) 27 = 128 Diperoleh 192. 168. 234. 0 s. d. 192. 168. 234. 127 Network ID = 192. 168. 234. 0 Broadcast = 192. 168. 234. 127 IP yg valid 192. 168. 234. 1 s. d 192. 168. 234. 126 Subnetmask 255. 128 atau dapat ditulis 192. 168. 234. 0/25

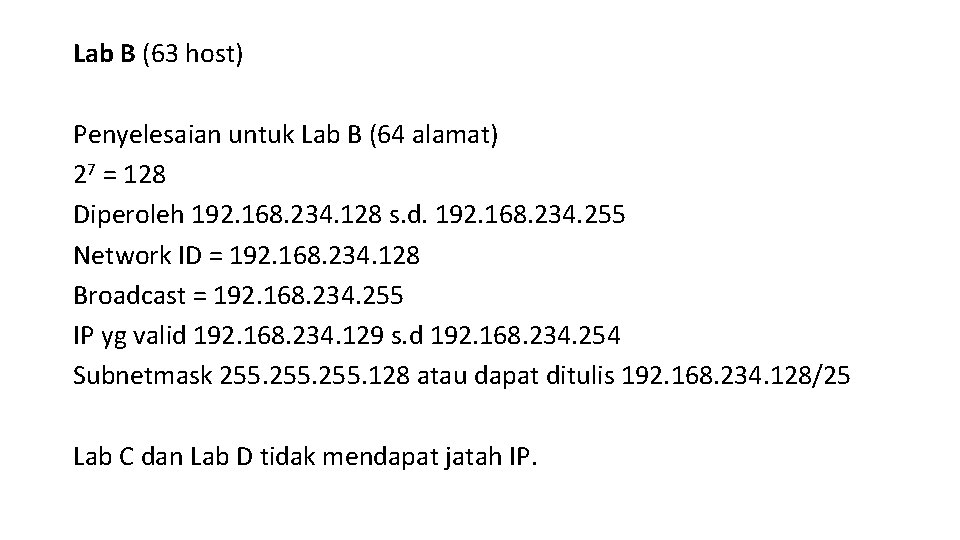

Lab B (63 host) Penyelesaian untuk Lab B (64 alamat) 27 = 128 Diperoleh 192. 168. 234. 128 s. d. 192. 168. 234. 255 Network ID = 192. 168. 234. 128 Broadcast = 192. 168. 234. 255 IP yg valid 192. 168. 234. 129 s. d 192. 168. 234. 254 Subnetmask 255. 128 atau dapat ditulis 192. 168. 234. 128/25 Lab C dan Lab D tidak mendapat jatah IP.
