IPcontd 10000101000111110110011100001010 32 bit 10000101 00011111 01100111 00001010

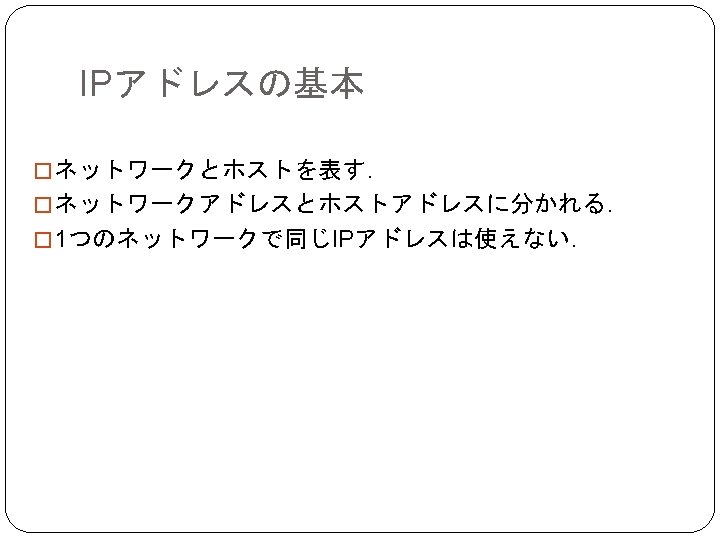

IPアドレスの基本(contd. ) 10000101000111110110011100001010 (32 bit) ↓ 10000101 00011111 01100111 00001010 ↓ 133 31 103 10 ↓ 133. 31. 103. 10 ネットワークA ホストA ネットワークBのホストB宛のパケット ホストB

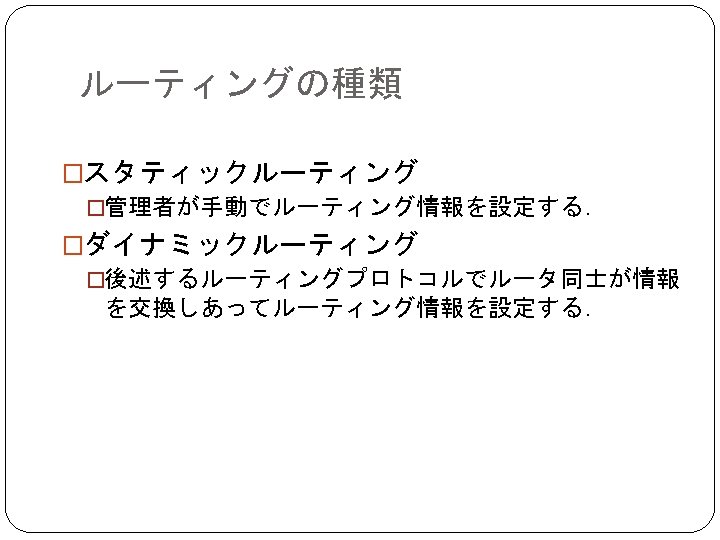

スタティックルーティング routeコマンドで設定する. �Linux (unix系OS)の場合の例: # route add -net 192. 56. 76. 0 netmask 255. 0 dev eth 0 # route add default gw 155. 1 �Windowsの場合の例: > route ADD 157. 0. 0. 0 MASK 255. 0. 0. 0 157. 55. 80. 1 IF 2

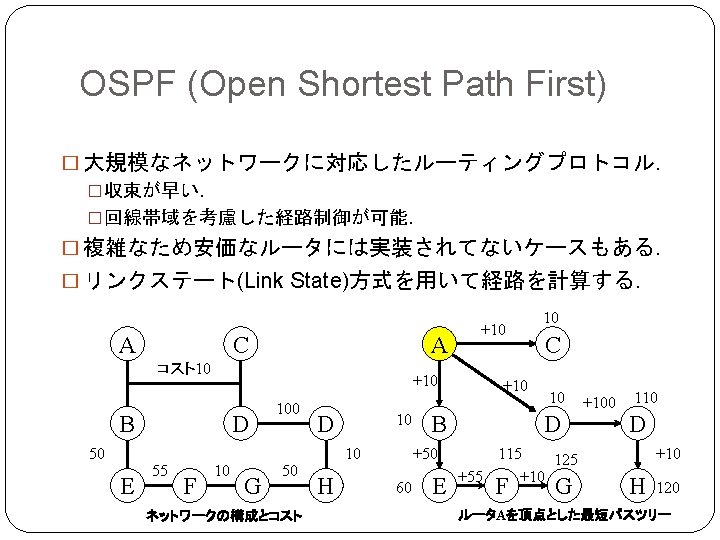

OSPF (Open Shortest Path First) コストとホップの違い RIPの場合 1000 Mbps 1 Mbps OSPFの場合 1000 Mbps 1 Mbps ※ Ciscoルータはデフォルトでコストを 100÷*Mbpsとしている

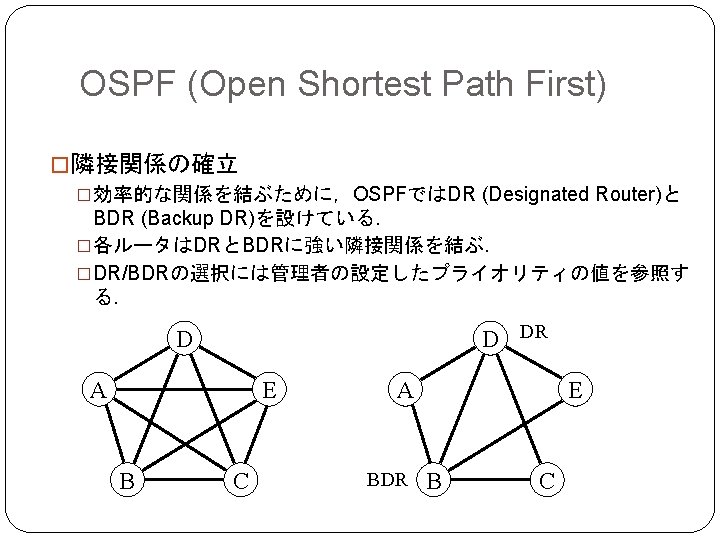

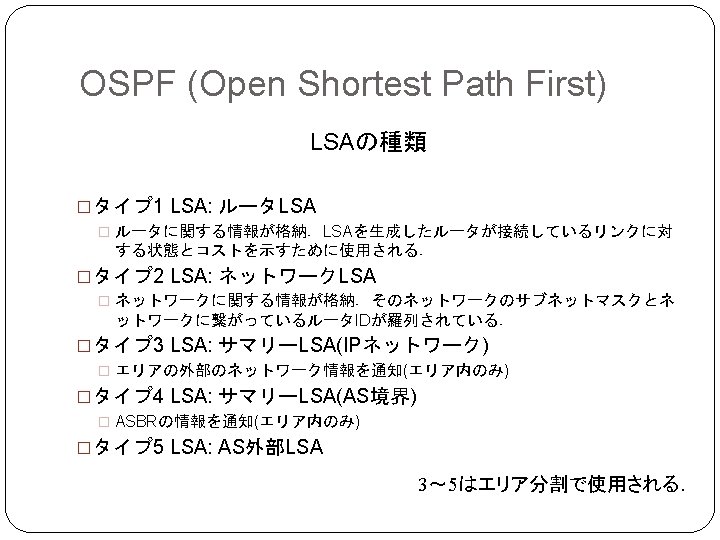

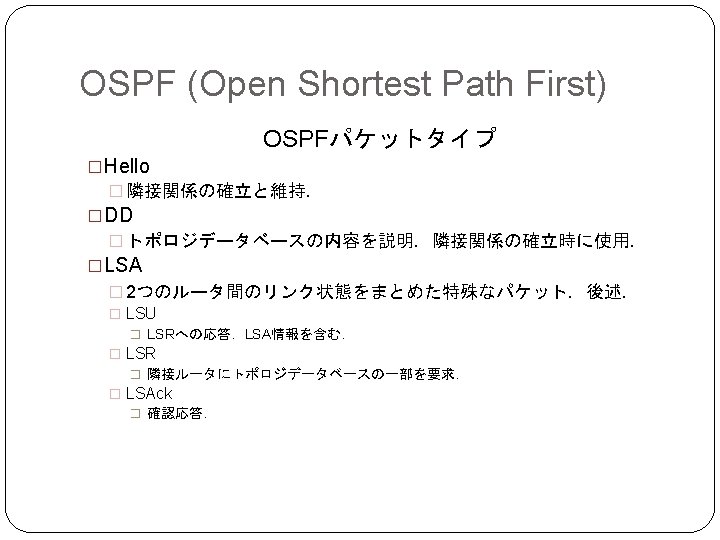

OSPF (Open Shortest Path First) OSPFの動作のフロー Init 隣接関係 2 way Init Hello パケット Ex. Start Exchange Ex. Start DD (Database Description)送付 Loading 足りないLSAを要求 Exchange Loading LSA (Link State Advertisement)要求 Full すべてのLSAが揃う 2 way Full LSA (Link State Advertisement)送付 LSA (Link State Advertisement) リンクステート広告 DD (Database Descriptionパケット 各ルータの持っているLSAを要約したもの Fullになったら集めたLSAを元に 経路計算を行い, 新しいルーティングテーブルを構築する. (Dijkstraアルゴリズムを使用)

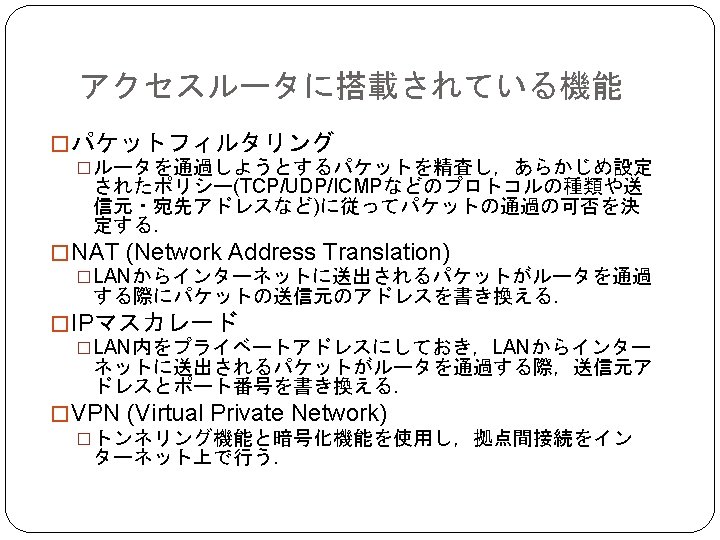

NATとIPマスカレードの違い NAT IPマスカレード 133. 31. 103. 10 192. 168. 10 133. 31. 103. 11 192. 168. 10. 12 133. 31. 103. 10 ポート 22252 192. 168. 10 133. 31. 103. 10 ポート 32245 192. 168. 10. 11 192. 168. 10. 12
- Slides: 30
