IP06 INSTRUO PARA DIMENSIONAMENTO DE PAVIMENTOS COM BLOCOS

IP-06 INSTRUÇÃO PARA DIMENSIONAMENTO DE PAVIMENTOS COM BLOCOS INTERTRAVADOS DE CONCRETO Pavimentos de Estradas II Prof. Carlos Eduardo T. Pastana 8º termo Turma A Guilherme F. Pernambuco RA: 166741 -1 Izadora Burato de Oliveira RA: 167087 -9 Marcela Lima Artigiani RA: 165840 -5 Marilia Lima Artigiani RA: 165915 -5 Renata Tiemi Yoshino RA: 166138 -4

1. Objetivo Fornecer os subsídios de projeto para pavimentos com peças pré-moldadas de concreto no município de São Paulo, orientando e padronizando os procedimentos de caráter técnico.

2. Introdução Origem → pavimentos revestidos com pedras, na Mesopotâmia há quase 5. 000 anos a. C. e muito utilizados pelos romanos desde 2. 000 a. C. Fonte: UFJF Via - Ostiense, ligando Óstia a Roma. Fonte: Via Appia. Foto: Roberto Aquilano Evolução → uso de pedras talhadas, conhecidos como paralelepípedos. Fonte: Tecparpavimentos - Condomínio Santa Inês- ITU

2. Introdução As dificuldades da produção artesanal e a falta de conforto de rolamento impulsionaram o desenvolvimento das peças de concreto pré-fabricadas. Fonte: Blocasapre Fonte: Rod. José Carlos Daux. Florianópolis - SC

2. Introdução � Locais em Marília: Local: Av. Tiradentes – Lajes Tangará Fotos: Guilherme Pernambuco Local: Ambulatório Especialidades Mario Covas – FAMEMA Fotos: Guilherme Pernambuco Local: UNESP – Marília Foto: Marcela Artigiani

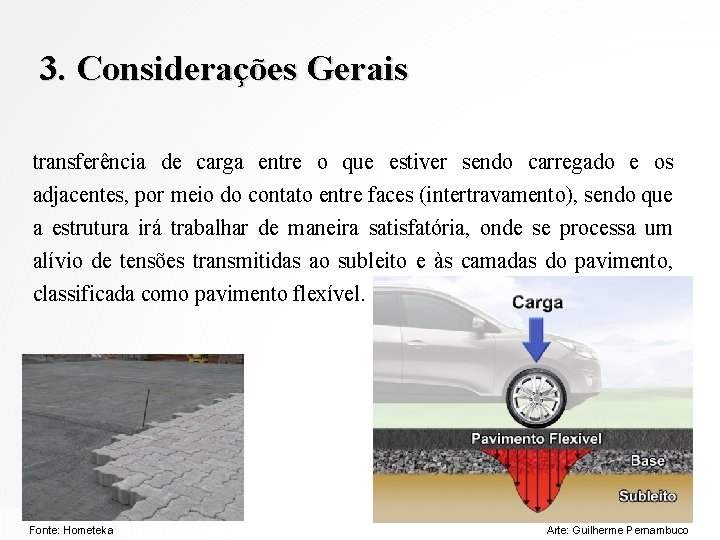

3. Considerações Gerais transferência de carga entre o que estiver sendo carregado e os adjacentes, por meio do contato entre faces (intertravamento), sendo que a estrutura irá trabalhar de maneira satisfatória, onde se processa um alívio de tensões transmitidas ao subleito e às camadas do pavimento, classificada como pavimento flexível. Fonte: Hometeka Arte: Guilherme Pernambuco

3. Considerações Gerais Vantagens: o Propriedades características do concreto como resistência a compressão, abrasão e ação de agentes agressivos; o Facilidade de remoção dos blocos e posterior reaproveitamento em caso de modificações futuras; Baixo custo e curto prazo para implantação; o Fonte: Maski

3. Considerações Gerais Vantagens: o Mão de obra não especializada e de fácil obtenção (simplicidade no processo construtivo); o Imediata liberação ao tráfego após a conclusão dos serviços. Fonte: Maski Fonte: Equipedeobra - Rodovia industrial em Balsa Nova (PR)

3. 1. Blocos Pré-moldados de Concreto Requisitos a serem adotados: § Os blocos devem ser produzidos por processos que assegurem a obtenção de peças homogêneas e compactas; § As peças não devem possuir trincas, fraturas ou outros defeitos que possam prejudicar o seu assentamento e sua resistência. § Devem ser manipuladas com precaução para não terem sua qualidade prejudicada.

3. 1. Blocos Pré-moldados de Concreto O recebimento do lote deve seguir as especificações da EM-6 da SIURB/PMSP: § As peças deverão ser separadas em lotes formados por conjuntos de peças de mesma características; § Em cada lote deve retirar aleatoriamente uma amostra que deve ser no mínimo seis peças por cada 300 m² e uma peça adicional para cada 50 m² suplementares, até perfazer uma amostra máxima de 32 peças para ensaio à compressão; § A resistência à compressão fck deverá ser maior ou igual a 35 Mpa. Fonte: Iporablocos

4. Classificação dos tipos de Tráfego Tabela 1. Classificação das vias e parâmetros de tráfego. N= solicitações do eixo simples padrão. N nos diz quantas repetições de cargapadrão o pavimento irá receber ao longo de sua vida útil.

5. Camadas de um pavimento intertravados com bloco de concreto a-) Subleito b-) Sub-Base c-) Base d-) Camada de assentamento e-) Revestimento (Blocos de concreto)

6. Estrutura do Pavimento Existem dois métodos de cálculo para construção de pavimentos de blocos pré-moldados de concreto recomendados pela Associação Brasileira de Cimento Portland (ABCP), em função do número de “N”: § Procedimento A (ABCP – ET 27) § Procedimento B (PCA – Portland Cement Association)

Procedimento A (ABCP -ET 27)

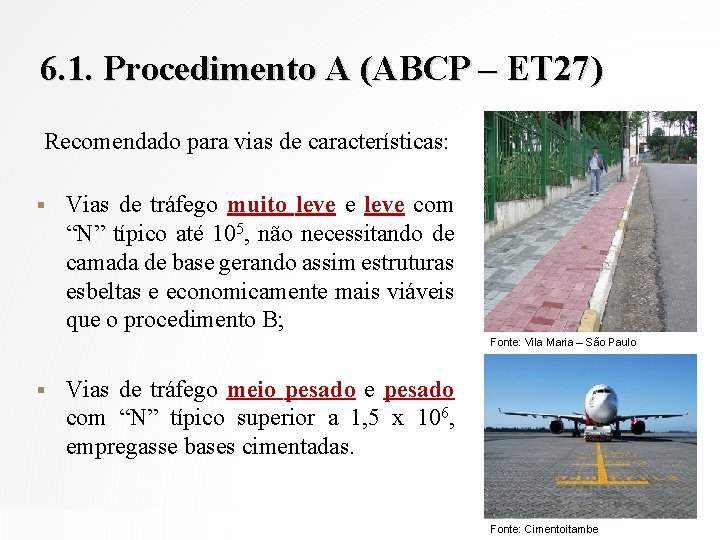

6. 1. Procedimento A (ABCP – ET 27) Recomendado para vias de características: § Vias de tráfego muito leve e leve com “N” típico até 105, não necessitando de camada de base gerando assim estruturas esbeltas e economicamente mais viáveis que o procedimento B; Fonte: Vila Maria – São Paulo § Vias de tráfego meio pesado e pesado com “N” típico superior a 1, 5 x 106, empregasse bases cimentadas. Fonte: Cimentoitambe

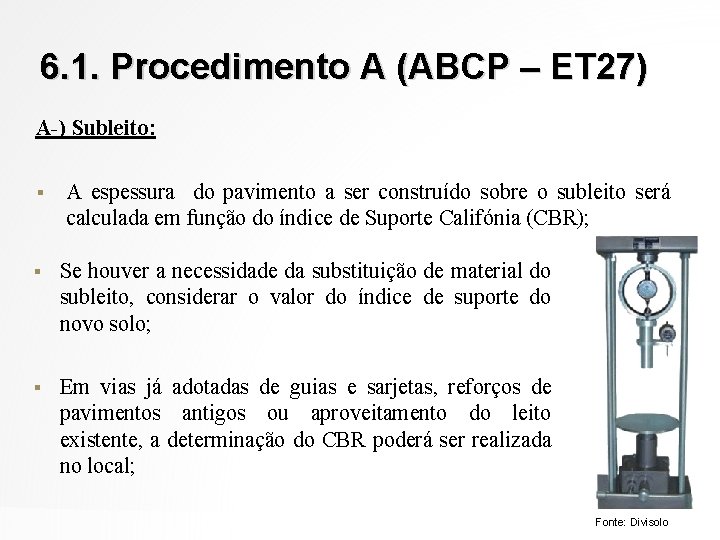

6. 1. Procedimento A (ABCP – ET 27) A-) Subleito: § A espessura do pavimento a ser construído sobre o subleito será calculada em função do índice de Suporte Califónia (CBR); § Se houver a necessidade da substituição de material do subleito, considerar o valor do índice de suporte do novo solo; § Em vias já adotadas de guias e sarjetas, reforços de pavimentos antigos ou aproveitamento do leito existente, a determinação do CBR poderá ser realizada no local; Fonte: Divisolo

6. 1. Procedimento A (ABCP – ET 27) § CBR < 2%, o solo deverá ser substituído por outro com CBR ≥ 5% e expansão < 2%; § Se o solo apresentar expansão ≥ 2% e CBR < 2%, acrescentar uma camada de reforço com no mínimo 40 cm de solo que apresente CBR ≥ 5 % e expansão < 2%; § Quando o CBR > 2% e expansão ≥ 2%, determina-se em laboratório a sobrecarga necessária para que o solo apresente expansão < 2%. O peso próprio do pavimento projetado deverá transmitir para o subleito uma pressão igual ou maior a do ensaio. Fonte: Portuguese. alibaba

6. 1. Procedimento A (ABCP – ET 27) B-) Sub-Base: Quando N < 5 x 105 e CBR(subleito) ≥ 20% Quando N ≥ 5 x 105 e CBR(subleito) ≥ 30% Dispensa camada de sub-base Se não atender a esses fatores é necessária a camada de sub-base

Figura 1. Determinação da espessura da Sub-base(e. SB):

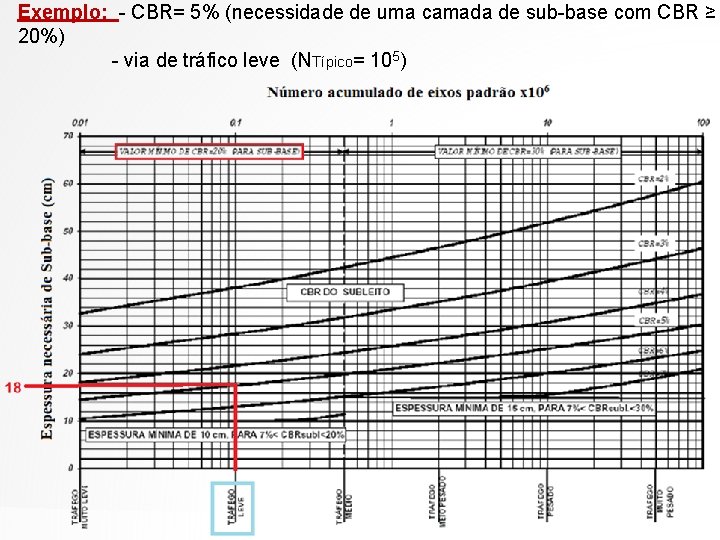

Exemplo: - CBR= 5% (necessidade de uma camada de sub-base com CBR ≥ 20%)

Exemplo: - CBR= 5% (necessidade de uma camada de sub-base com CBR ≥ 20%) - via de tráfico leve (NTípico= 105)

6. 1. Procedimento A (ABCP – ET 27) C-) Camada de Base - Para tráfego N ≤ 1, 5 x 106, a camada de base não é necessária; - Para tráfego com 1, 5 x 106 ≤ N < 1, 0 x 107, espessura mínima da camada de base cimentada de 10 cm; Fonte: Infraestruturaurbana - Para tráfego N ≥ 107, a espessura é determinada pela Figura 2.

Figura 2. Espessura da Base Cimentada em função do Número “N”

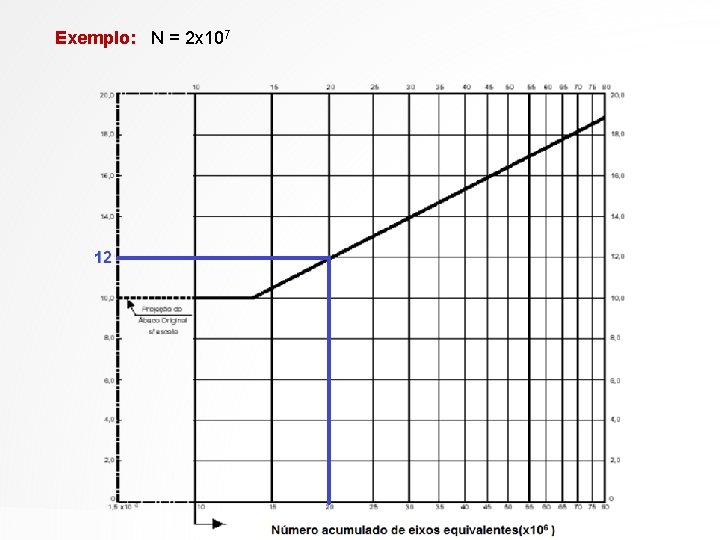

Exemplo: N = 2 x 107

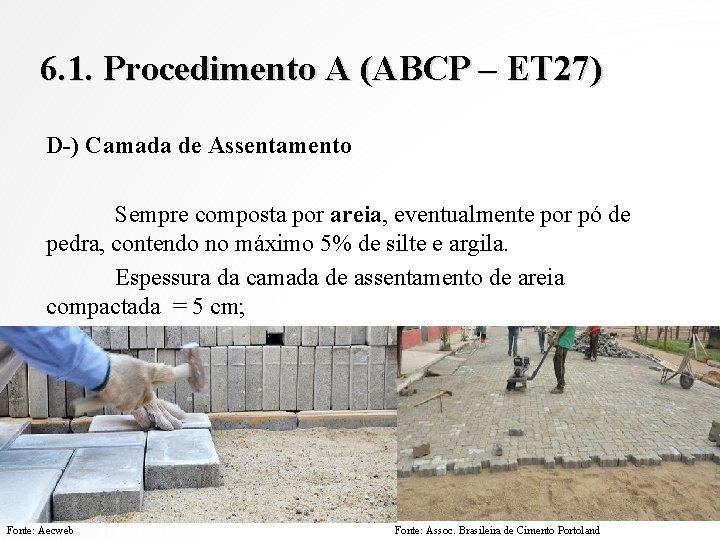

6. 1. Procedimento A (ABCP – ET 27) D-) Camada de Assentamento Sempre composta por areia, eventualmente por pó de pedra, contendo no máximo 5% de silte e argila. Espessura da camada de assentamento de areia compactada = 5 cm; Fonte: Aecweb Fonte: Assoc. Brasileira de Cimento Portoland

6. 1. Procedimento A (ABCP – ET 27) E-) Revestimento (Blocos) Tabela 2. Espessura dos blocos do revestimento em função do tráfego solicitante.

Procedimento B (PCA – Portland Cement Association)

6. 2. Procedimento B (PCA – Portland Cement Association) Indicado para vias de tráfego médio a meio pesado com “N” típico entre 105 e 1, 5 x 106 solicitações, em função da utilização de bases granulares (brita graduada simples e macadame hidráulico) gerando estruturas mais seguras. Fonte: Rhinopisos Fonte: DER. PR Adota o princípio que as camadas a partir do subleito sejam colocadas em ordem crescente de resistência de modo que as deformações por cisalhamento e por consolidação dos materiais sejam pequenas, a ponto de reduzir ao mínimo as deformações verticais permanentes (trilhas de roda).

6. 2. Procedimento B (PCA – Portland Cement Association) A-) Subleito: Apresentando CBR ≥ 5% → 15 cm de camada.

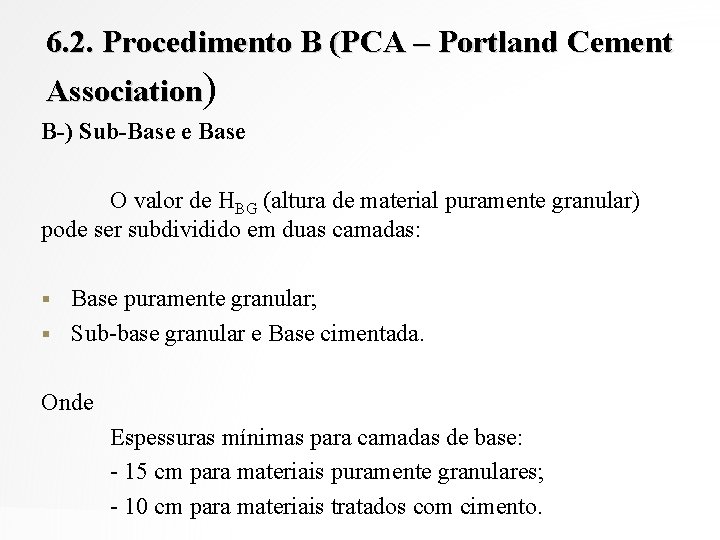

6. 2. Procedimento B (PCA – Portland Cement Association) B-) Sub-Base e Base O valor de HBG (altura de material puramente granular) pode ser subdividido em duas camadas: Base puramente granular; § Sub-base granular e Base cimentada. § Onde Espessuras mínimas para camadas de base: - 15 cm para materiais puramente granulares; - 10 cm para materiais tratados com cimento.

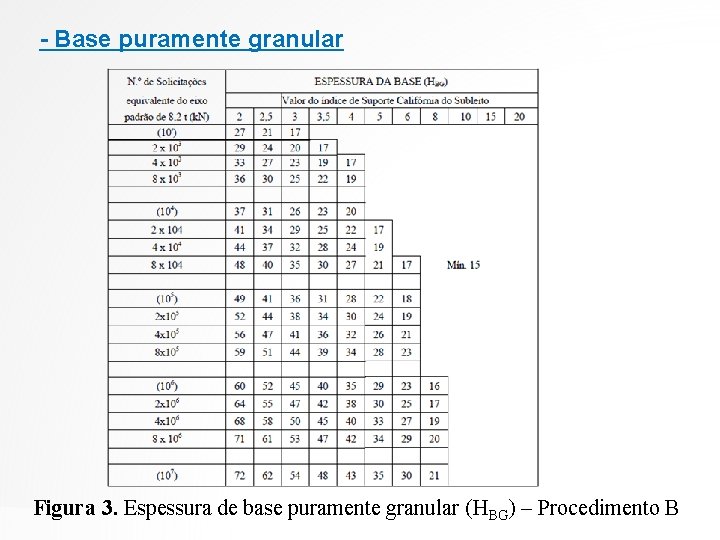

- Base puramente granular Figura 3. Espessura de base puramente granular (HBG) – Procedimento B

Exemplo: CBR = 5% “N” = 106 29 cm

6. 2. Procedimento B (PCA – Portland Cement Association) Association

6. 2. Procedimento B (PCA – Portland Cement Association) c-) Camada de Assentamento Espessura da camada de assentamento de areia compactada = 5 cm. Fonte: Hometeka Fonte: Assoc. Brasileira de Cimento Portoland

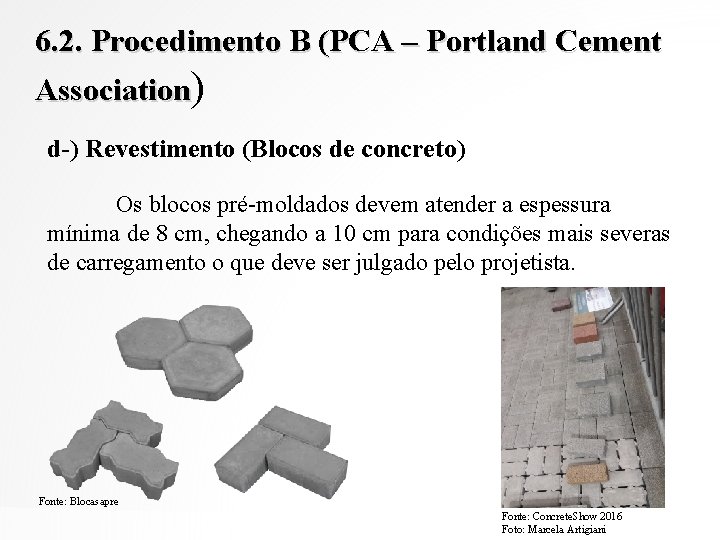

6. 2. Procedimento B (PCA – Portland Cement Association) d-) Revestimento (Blocos de concreto) Os blocos pré-moldados devem atender a espessura mínima de 8 cm, chegando a 10 cm para condições mais severas de carregamento o que deve ser julgado pelo projetista. Fonte: Blocasapre Fonte: Concrete. Show 2016 Foto: Marcela Artigiani

Vídeo Demonstração

7. Referências § IP-06 INSTRUÇÃO PARA DIMENSIONAMENTO DE PAVIMENTOS COM BLOCOS INTERTRAVADOS DE CONCRETO. Acessado em 20 ago 2016. § VICENTINI, D. Carga do tráfego: Cálculo do número N (para pavimentos flexíveis). UFPR, 2013. Disponível em : <http: //www. dtt. ufpr. br/Pavimentacao/Notas/Numero_N_(Daniane). pdf>. Acessado em 20 ago 2016.
