Inventario Físico y Planos Definitivos

Inventario Físico y Plano Definitivo Descripción: Consiste en el levantamiento físico en cada poste, acometida o medidor, así como materiales instalados, para conformar el inventario físico total de la instalación aérea también la elaboración del plano definitivo de planta especificando el tipo de postes, como el número de serie, estructuras y transformadores, con sus datos de placa, correspondiente, instalados en la red de distribución la elaboración de la lista de en media y baja tensión, así acometidas o medidores, así y su numeración económica 2

Inventario Físico y Plano Definitivo Al termino de la obra la empresa contratista deberá entregar a CFE el plano definitivo de construcción, el cual deberá cumplir con la especificación CFE DCCIAMBT, “Construcción de instalaciones aéreas en media y baja tensión”, conforme a lo siguiente: • • • Todos los planos definitivos se dibujarán en el software Auto. Cad, el punto de interconexión se deberá indicar en grados, para su debida georreferencia. El norte geográfico se debe anotar en el primero o segundo cuadrante, indicando hacia donde convenga la obra. Se debe indicar el título del plano conforme a la obra construida. Para todos los planos se deberá utilizar la simbología y características de dibujo indicadas en la sección 01 00 08 Simbología de la especificación CFE DCCIAMBT construcción de instalaciones aéreas en media y baja tensión, misma que será entregada vía electrónica por la residencia de obra. En los planos definitivos de líneas de distribución, no es necesario dibujar las estructuras, solo se anota su codificación normalizada en el cuadro de dispositivos. No se deben mostrar áreas y datos no relacionados con el proyecto. En el caso de derivaciones o ramales, se debe indicar el rumbo geográfico del ramal o ángulo con respecto a la línea existente. En líneas de media tensión indicar la tensión de operación, número de fases e hilos, calibre, tipo de conductor instalado y número de circuito alimentador. En líneas de baja tensión debe indicarse el número de fases, calibre y tipo de conductor instalado al principio, al final y en varios puntos de esta, de tal manera que no exista duda alguna sobre su identificación. Si en una distancia existen varios calibres, cada cambio de estos se señala con flechas sobre la misma línea para indicar hasta dónde llega el calibre y número de fases mostrado. 3

Inventario Físico y Plano Definitivo • • • La línea de baja tensión se dibuja tomando como referencia el centro de los postes, pero sin cruzar la circunferencia que los simboliza. La línea de media tensión se representa paralela a aquella, siendo la separación entre ambas suficiente para no interceptar el círculo mencionado y se guarda esta misma proporción si solo se tiene línea de media tensión. En todo plano se marcan las distancias interpostales, sobre o debajo del claro. En todo plano se marcan las retenidas existentes que tengan relación con este. En cambios de postes se debe indicar su altura en la lista de dispositivos, tanto de los que se instalan como de los que se retiran, y entre paréntesis el tipo de estructura que le corresponda a los nuevos postes, dejándoles el mismo número del proyecto original. La longitud del poste se deberá indicar en números enteros. En transformadores se debe indicar invariablemente después del símbolo, capacidad en k. VA y número de fases. No se debe indicar el tipo de conexión. En obras que, incluyan distribución subterránea existente, en lo que corresponde al transformador se debe indicar el símbolo, el número del equipo, capacidad en k. VA y número de fases, así como el tipo de conexión. Es necesario indicar la localización de la subestación que proporcionará servicio al proyecto, precisando la distancia en metros del punto de que se trate a la subestación en cuestión. En el proyecto se debe incluir un cuadro con el resumen de los dispositivos correspondientes a cada una de las estructuras. Se entiende que todos los dispositivos de seccionamiento operan normalmente cerrados; solo que se indique lo contrario, señálese con NA (Normalmente Abierto). En todos los dibujos se deben mostrar invariablemente escalas gráficas y numéricas. 4

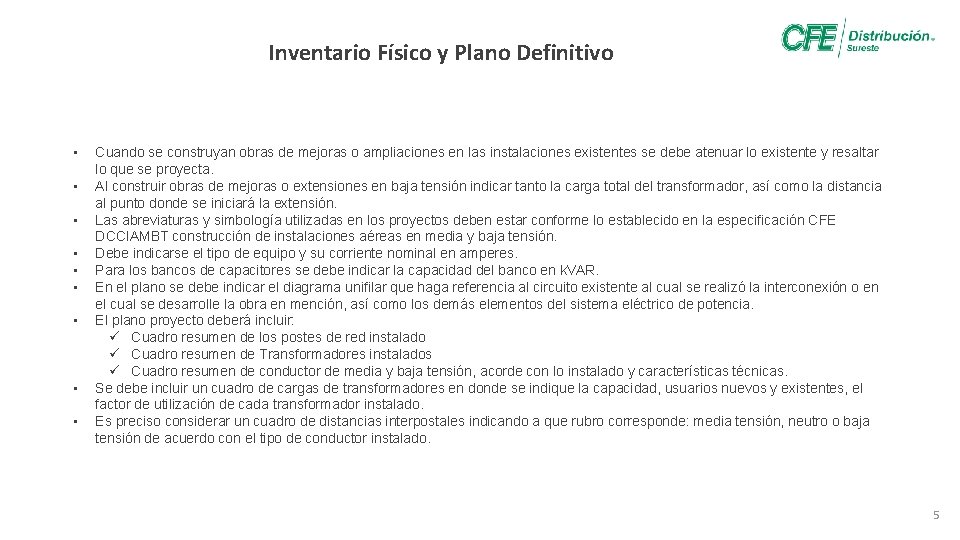

Inventario Físico y Plano Definitivo • • • Cuando se construyan obras de mejoras o ampliaciones en las instalaciones existentes se debe atenuar lo existente y resaltar lo que se proyecta. Al construir obras de mejoras o extensiones en baja tensión indicar tanto la carga total del transformador, así como la distancia al punto donde se iniciará la extensión. Las abreviaturas y simbología utilizadas en los proyectos deben estar conforme lo establecido en la especificación CFE DCCIAMBT construcción de instalaciones aéreas en media y baja tensión. Debe indicarse el tipo de equipo y su corriente nominal en amperes. Para los bancos de capacitores se debe indicar la capacidad del banco en k. VAR. En el plano se debe indicar el diagrama unifilar que haga referencia al circuito existente al cual se realizó la interconexión o en el cual se desarrolle la obra en mención, así como los demás elementos del sistema eléctrico de potencia. El plano proyecto deberá incluir: ü Cuadro resumen de los postes de red instalado ü Cuadro resumen de Transformadores instalados ü Cuadro resumen de conductor de media y baja tensión, acorde con lo instalado y características técnicas. Se debe incluir un cuadro de cargas de transformadores en donde se indique la capacidad, usuarios nuevos y existentes, el factor de utilización de cada transformador instalado. Es preciso considerar un cuadro de distancias interpostales indicando a que rubro corresponde: media tensión, neutro o baja tensión de acuerdo con el tipo de conductor instalado. 5

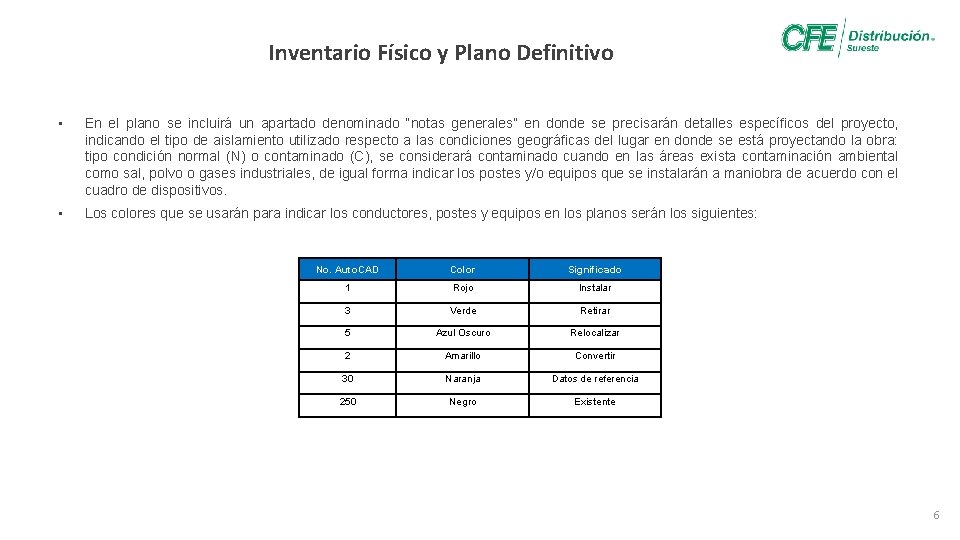

Inventario Físico y Plano Definitivo • En el plano se incluirá un apartado denominado “notas generales” en donde se precisarán detalles específicos del proyecto, indicando el tipo de aislamiento utilizado respecto a las condiciones geográficas del lugar en donde se está proyectando la obra: tipo condición normal (N) o contaminado (C), se considerará contaminado cuando en las áreas exista contaminación ambiental como sal, polvo o gases industriales, de igual forma indicar los postes y/o equipos que se instalarán a maniobra de acuerdo con el cuadro de dispositivos. • Los colores que se usarán para indicar los conductores, postes y equipos en los planos serán los siguientes: No. Auto. CAD Color Significado 1 Rojo Instalar 3 Verde Retirar 5 Azul Oscuro Relocalizar 2 Amarillo Convertir 30 Naranja Datos de referencia 250 Negro Existente 6

Inventario Físico y Plano Definitivo Unidad de medida: La unidad de medida es la pieza que consiste en la realización del inventario físico de los materiales en los formatos establecidos por la CFE y con la información requerida y se considerara terminada cuando el inventario físico, los planos definitivos y la cedula de materiales estén correctos y autorizados por la Residencia y supervisión de obra. Para lo cual se tiene un plazo de 5 días posteriores a la terminación física de la obra. Mano de obra: El cargo por concepto del personal que intervendrá en la ejecución de las actividades para la ejecución de este concepto, con la cantidad y el tiempo necesario, así mismo con la calidad requerida por la CFE. 7
