Introduzione ai design pattern 1 Cosa sono i

Introduzione ai design pattern 1

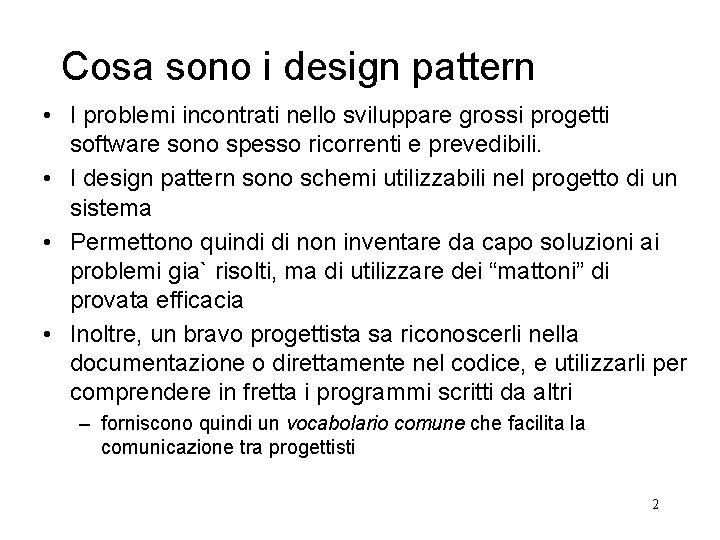

Cosa sono i design pattern • I problemi incontrati nello sviluppare grossi progetti software sono spesso ricorrenti e prevedibili. • I design pattern sono schemi utilizzabili nel progetto di un sistema • Permettono quindi di non inventare da capo soluzioni ai problemi gia` risolti, ma di utilizzare dei “mattoni” di provata efficacia • Inoltre, un bravo progettista sa riconoscerli nella documentazione o direttamente nel codice, e utilizzarli per comprendere in fretta i programmi scritti da altri – forniscono quindi un vocabolario comune che facilita la comunicazione tra progettisti 2

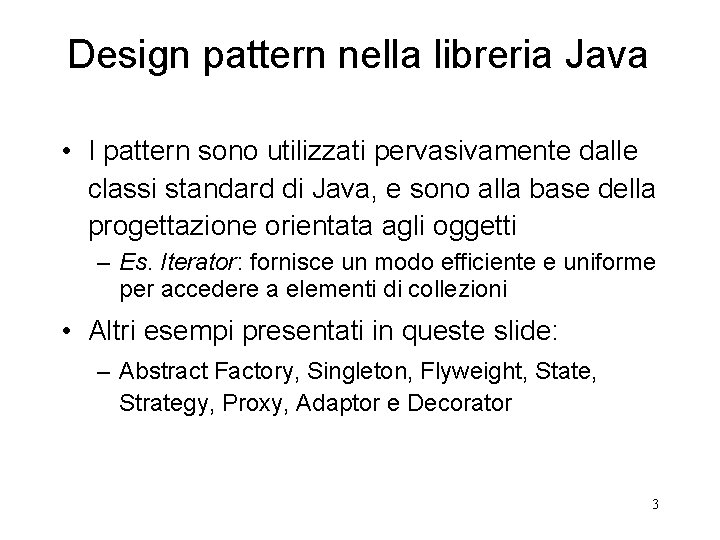

Design pattern nella libreria Java • I pattern sono utilizzati pervasivamente dalle classi standard di Java, e sono alla base della progettazione orientata agli oggetti – Es. Iterator: fornisce un modo efficiente e uniforme per accedere a elementi di collezioni • Altri esempi presentati in queste slide: – Abstract Factory, Singleton, Flyweight, State, Strategy, Proxy, Adaptor e Decorator 3

Abstract Pattern • Costruire implementazioni multiple di una stessa classe • Es. Poly densi e sparsi – Dense. Poly: una implementazione di Poly adatta al caso in cui ci sono pochi coefficienti nulli (ad es. quella vista per i Poly con un array per tutti i coefficienti); – Sparse. Poly: una diversa implementazione, efficiente quando molti coefficienti sono nulli (es. lista a puntatori, in cui ogni nodo memorizza il coeff. e il grado di ogni termine !=0). • Poi però se Dense e Sparse sono tipi distinti dovremmo definire codice diverso per ogni polinomio: public static void Dense. Poly derivata (Dense. Poly p) … public static void Sparse. Poly derivata (Sparse. Poly p) … ma differenza fra Dense e Sparse è solo implementativa 4

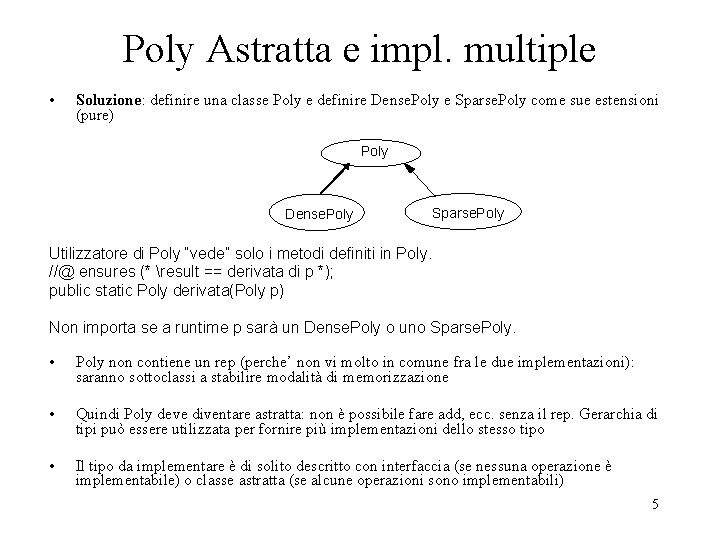

Poly Astratta e impl. multiple • Soluzione: definire una classe Poly e definire Dense. Poly e Sparse. Poly come sue estensioni (pure) Poly Dense. Poly Sparse. Poly Utilizzatore di Poly “vede” solo i metodi definiti in Poly. //@ ensures (* result == derivata di p *); public static Poly derivata(Poly p) Non importa se a runtime p sarà un Dense. Poly o uno Sparse. Poly. • Poly non contiene un rep (perche’ non vi molto in comune fra le due implementazioni): saranno sottoclassi a stabilire modalità di memorizzazione • Quindi Poly deve diventare astratta: non è possibile fare add, ecc. senza il rep. Gerarchia di tipi può essere utilizzata per fornire più implementazioni dello stesso tipo • Il tipo da implementare è di solito descritto con interfaccia (se nessuna operazione è implementabile) o classe astratta (se alcune operazioni sono implementabili) 5

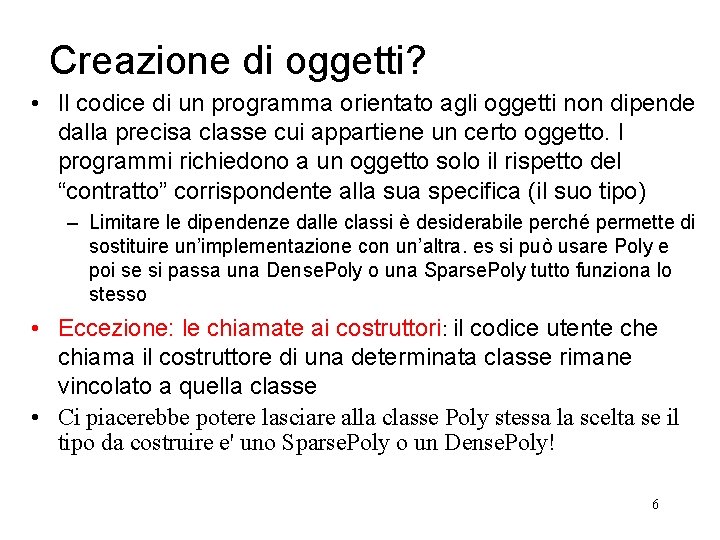

Creazione di oggetti? • Il codice di un programma orientato agli oggetti non dipende dalla precisa classe cui appartiene un certo oggetto. I programmi richiedono a un oggetto solo il rispetto del “contratto” corrispondente alla sua specifica (il suo tipo) – Limitare le dipendenze dalle classi è desiderabile perché permette di sostituire un’implementazione con un’altra. es si può usare Poly e poi se si passa una Dense. Poly o una Sparse. Poly tutto funziona lo stesso • Eccezione: le chiamate ai costruttori: il codice utente chiama il costruttore di una determinata classe rimane vincolato a quella classe • Ci piacerebbe potere lasciare alla classe Poly stessa la scelta se il tipo da costruire e' uno Sparse. Poly o un Dense. Poly! 6

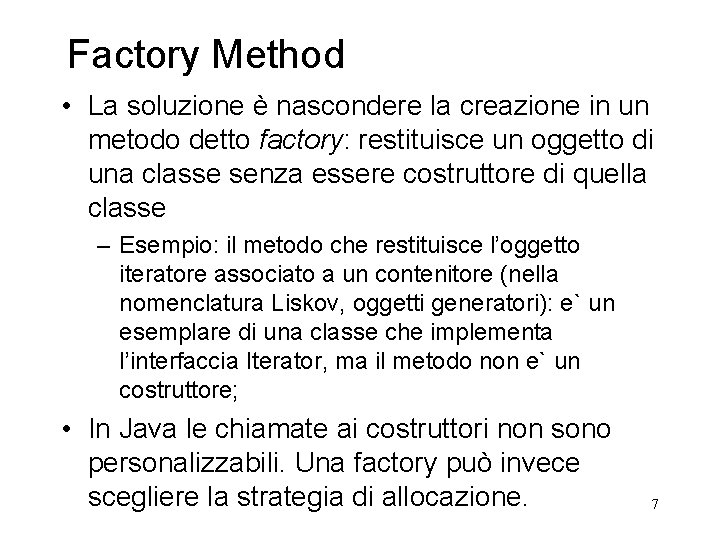

Factory Method • La soluzione è nascondere la creazione in un metodo detto factory: restituisce un oggetto di una classe senza essere costruttore di quella classe – Esempio: il metodo che restituisce l’oggetto iteratore associato a un contenitore (nella nomenclatura Liskov, oggetti generatori): e` un esemplare di una classe che implementa l’interfaccia Iterator, ma il metodo non e` un costruttore; • In Java le chiamate ai costruttori non sono personalizzabili. Una factory può invece scegliere la strategia di allocazione. 7

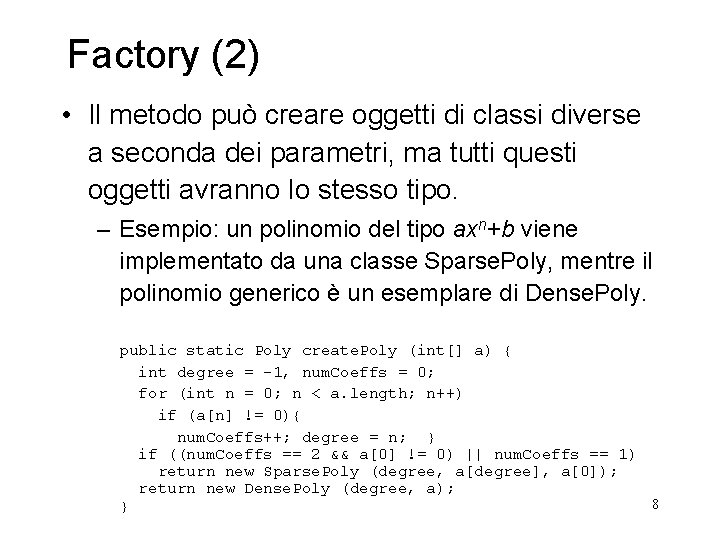

Factory (2) • Il metodo può creare oggetti di classi diverse a seconda dei parametri, ma tutti questi oggetti avranno lo stesso tipo. – Esempio: un polinomio del tipo axn+b viene implementato da una classe Sparse. Poly, mentre il polinomio generico è un esemplare di Dense. Poly. public static Poly create. Poly (int[] a) { int degree = -1, num. Coeffs = 0; for (int n = 0; n < a. length; n++) if (a[n] != 0){ num. Coeffs++; degree = n; } if ((num. Coeffs == 2 && a[0] != 0) || num. Coeffs == 1) return new Sparse. Poly (degree, a[degree], a[0]); return new Dense. Poly (degree, a); 8 }

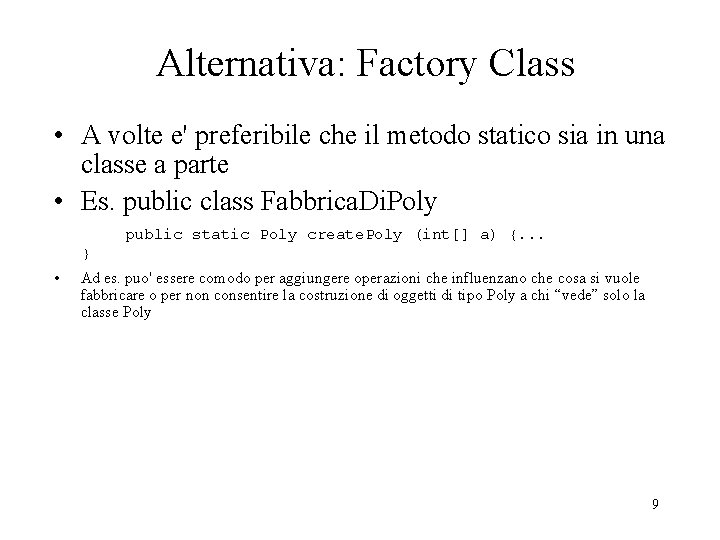

Alternativa: Factory Class • A volte e' preferibile che il metodo statico sia in una classe a parte • Es. public class Fabbrica. Di. Poly public static Poly create. Poly (int[] a) {. . . } • Ad es. puo' essere comodo per aggiungere operazioni che influenzano che cosa si vuole fabbricare o per non consentire la costruzione di oggetti di tipo Poly a chi “vede” solo la classe Poly 9

Abstract Factory • La soluzione non è ottimale dal punto di vista dell'estendibilita': cosa succede se aggiungiamo una classe Poly. Mezzo. Denso che implementa un Poly per i casi intermedi ne' densi ne' sparsi? • Dobbiamo modificare il metodo factory, violando principio Open/Closed. • Allora si può usare Abstract Factory – La Factory Class è astratta: il metodo factory e' astratto – C'e' un'erede concreta della Factory per ogni classe concreta dell'implementazione, che implementa il metodo giusto (Factory. Dense. Poly, Factory. Sparse. Poly) – Estendendo la classe Poly con Poly. Mezzo. Denso ci basta aggiungere una Factory. Poly. Mezzo. Denso 10

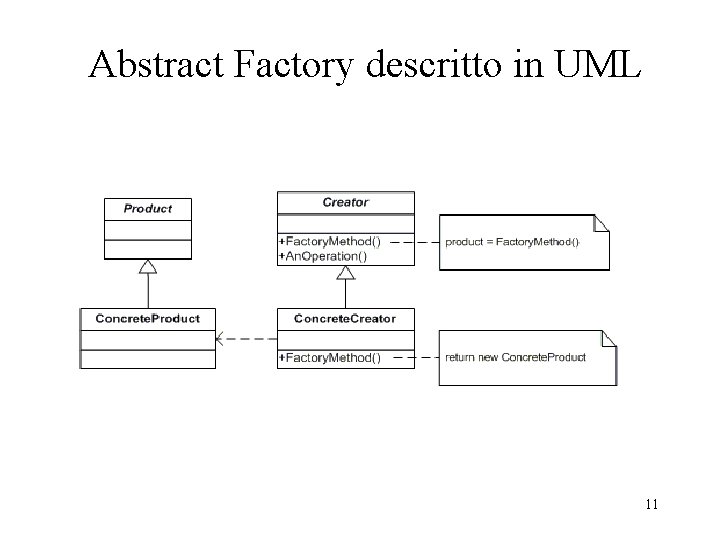

Abstract Factory descritto in UML 11

Pattern per Ottimizzazioni comuni • Alcuni pattern forniscono “trucchi” semplici e funzionali per velocizzare un programma o ridurne i requisiti di memoria. • A volte l’utilizzo di questi pattern non fa parte del progetto vero e proprio del sistema, ma un programmatore competente sa riconoscere le occasioni in cui usarli efficacemente 12

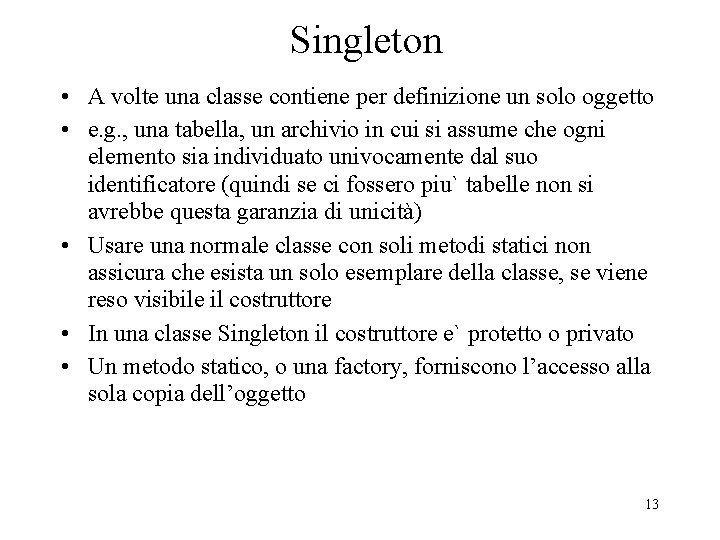

Singleton • A volte una classe contiene per definizione un solo oggetto • e. g. , una tabella, un archivio in cui si assume che ogni elemento sia individuato univocamente dal suo identificatore (quindi se ci fossero piu` tabelle non si avrebbe questa garanzia di unicità) • Usare una normale classe con soli metodi statici non assicura che esista un solo esemplare della classe, se viene reso visibile il costruttore • In una classe Singleton il costruttore e` protetto o privato • Un metodo statico, o una factory, forniscono l’accesso alla sola copia dell’oggetto 13

Singleton pattern: il tipico codice public class Singleton. Class { private static Singleton. Class s; //the single instance public static Singleton. Class get. Object(){ //build the unique object only if it does not exist already if (s == null) s = new Singleton. Class(); return s; } private Singleton. Class() { … } // the constructor // other methods } 14

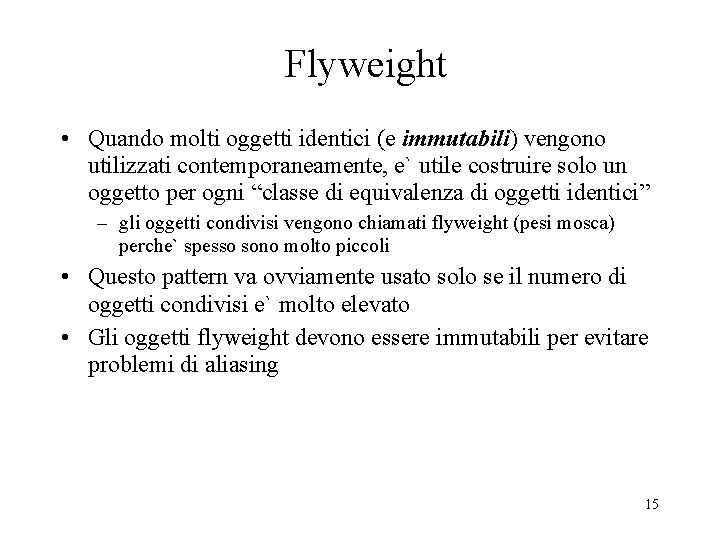

Flyweight • Quando molti oggetti identici (e immutabili) vengono utilizzati contemporaneamente, e` utile costruire solo un oggetto per ogni “classe di equivalenza di oggetti identici” – gli oggetti condivisi vengono chiamati flyweight (pesi mosca) perche` spesso sono molto piccoli • Questo pattern va ovviamente usato solo se il numero di oggetti condivisi e` molto elevato • Gli oggetti flyweight devono essere immutabili per evitare problemi di aliasing 15

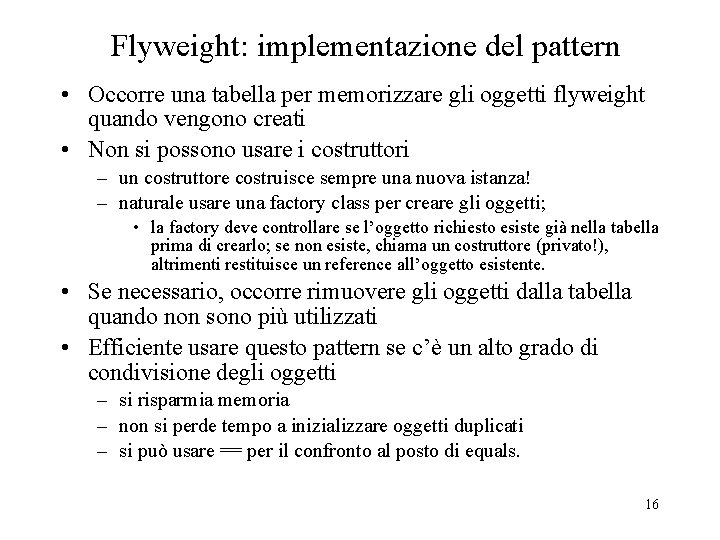

Flyweight: implementazione del pattern • Occorre una tabella per memorizzare gli oggetti flyweight quando vengono creati • Non si possono usare i costruttori – un costruttore costruisce sempre una nuova istanza! – naturale usare una factory class per creare gli oggetti; • la factory deve controllare se l’oggetto richiesto esiste già nella tabella prima di crearlo; se non esiste, chiama un costruttore (privato!), altrimenti restituisce un reference all’oggetto esistente. • Se necessario, occorre rimuovere gli oggetti dalla tabella quando non sono più utilizzati • Efficiente usare questo pattern se c’è un alto grado di condivisione degli oggetti – si risparmia memoria – non si perde tempo a inizializzare oggetti duplicati – si può usare == per il confronto al posto di equals. 16

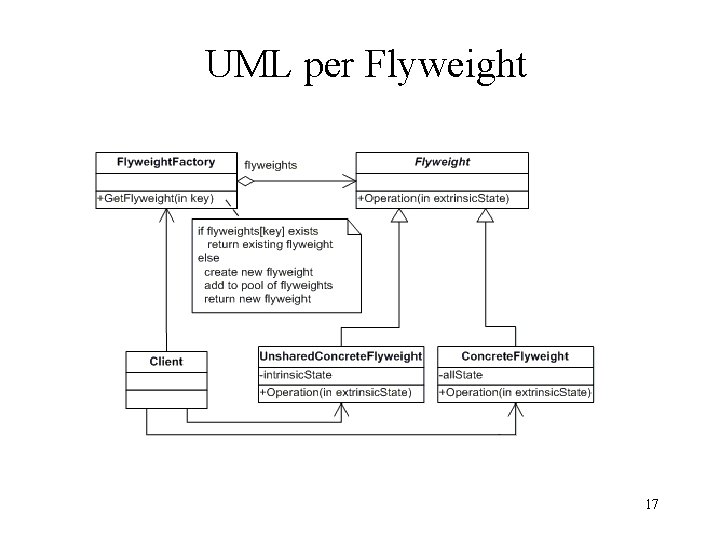

UML per Flyweight 17

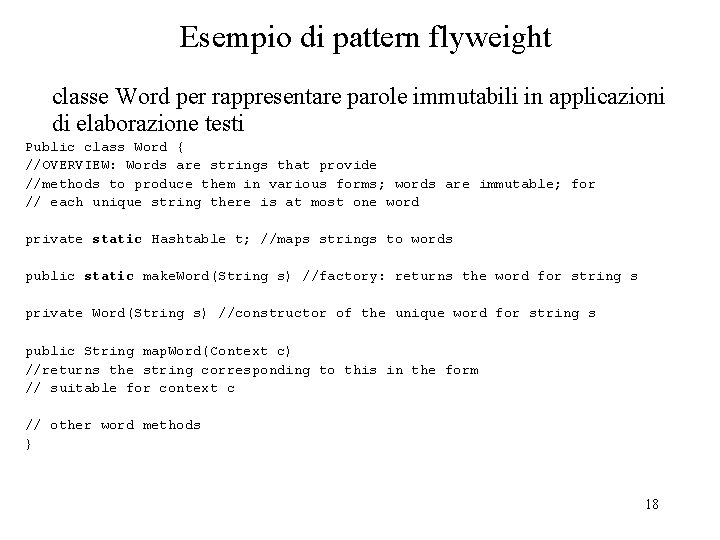

Esempio di pattern flyweight classe Word per rappresentare parole immutabili in applicazioni di elaborazione testi Public class Word { //OVERVIEW: Words are strings that provide //methods to produce them in various forms; words are immutable; for // each unique string there is at most one word private static Hashtable t; //maps strings to words public static make. Word(String s) //factory: returns the word for string s private Word(String s) //constructor of the unique word for string s public String map. Word(Context c) //returns the string corresponding to this in the form // suitable for context c // other word methods } 18

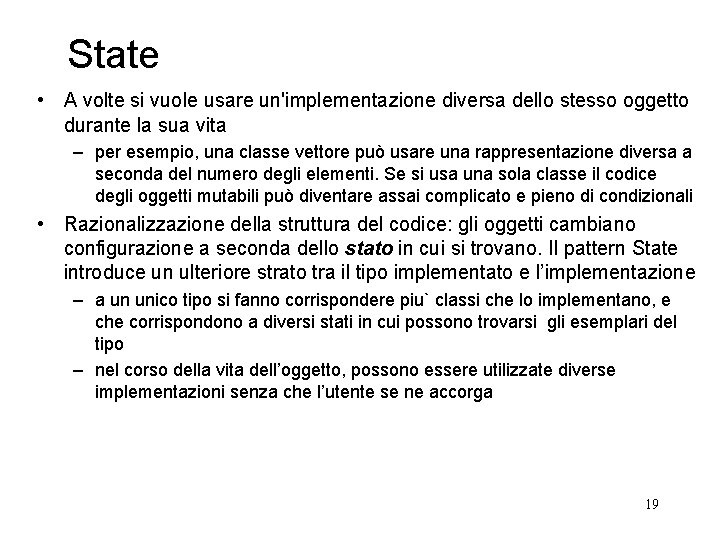

State • A volte si vuole usare un'implementazione diversa dello stesso oggetto durante la sua vita – per esempio, una classe vettore può usare una rappresentazione diversa a seconda del numero degli elementi. Se si usa una sola classe il codice degli oggetti mutabili può diventare assai complicato e pieno di condizionali • Razionalizzazione della struttura del codice: gli oggetti cambiano configurazione a seconda dello stato in cui si trovano. Il pattern State introduce un ulteriore strato tra il tipo implementato e l’implementazione – a un unico tipo si fanno corrispondere piu` classi che lo implementano, e che corrispondono a diversi stati in cui possono trovarsi gli esemplari del tipo – nel corso della vita dell’oggetto, possono essere utilizzate diverse implementazioni senza che l’utente se ne accorga 19

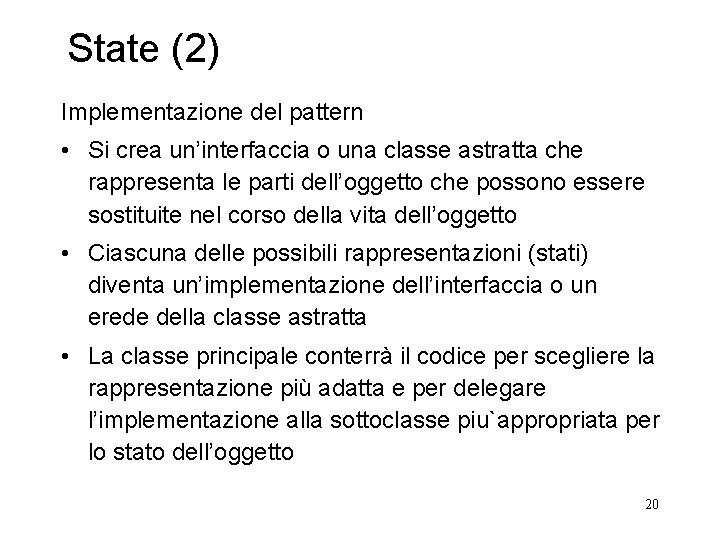

State (2) Implementazione del pattern • Si crea un’interfaccia o una classe astratta che rappresenta le parti dell’oggetto che possono essere sostituite nel corso della vita dell’oggetto • Ciascuna delle possibili rappresentazioni (stati) diventa un’implementazione dell’interfaccia o un erede della classe astratta • La classe principale conterrà il codice per scegliere la rappresentazione più adatta e per delegare l’implementazione alla sottoclasse piu`appropriata per lo stato dell’oggetto 20

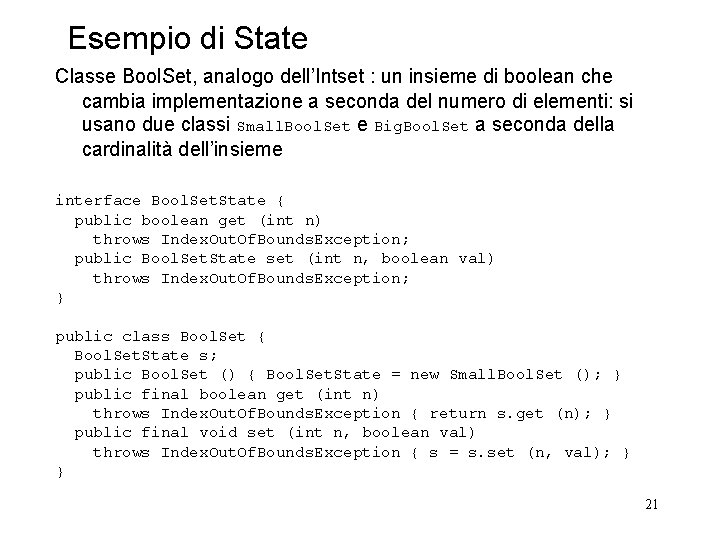

Esempio di State Classe Bool. Set, analogo dell’Intset : un insieme di boolean che cambia implementazione a seconda del numero di elementi: si usano due classi Small. Bool. Set e Big. Bool. Set a seconda della cardinalità dell’insieme interface Bool. Set. State { public boolean get (int n) throws Index. Out. Of. Bounds. Exception; public Bool. Set. State set (int n, boolean val) throws Index. Out. Of. Bounds. Exception; } public class Bool. Set { Bool. Set. State s; public Bool. Set () { Bool. Set. State = new Small. Bool. Set (); } public final boolean get (int n) throws Index. Out. Of. Bounds. Exception { return s. get (n); } public final void set (int n, boolean val) throws Index. Out. Of. Bounds. Exception { s = s. set (n, val); } } 21

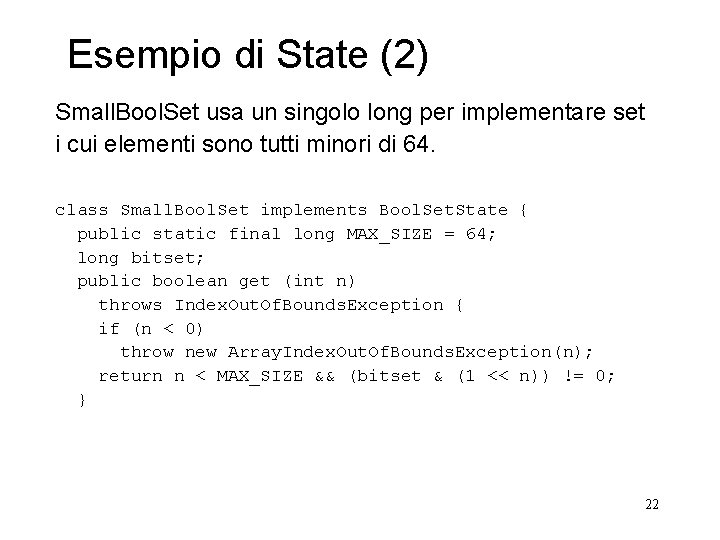

Esempio di State (2) Small. Bool. Set usa un singolo long per implementare set i cui elementi sono tutti minori di 64. class Small. Bool. Set implements Bool. Set. State { public static final long MAX_SIZE = 64; long bitset; public boolean get (int n) throws Index. Out. Of. Bounds. Exception { if (n < 0) throw new Array. Index. Out. Of. Bounds. Exception(n); return n < MAX_SIZE && (bitset & (1 << n)) != 0; } 22

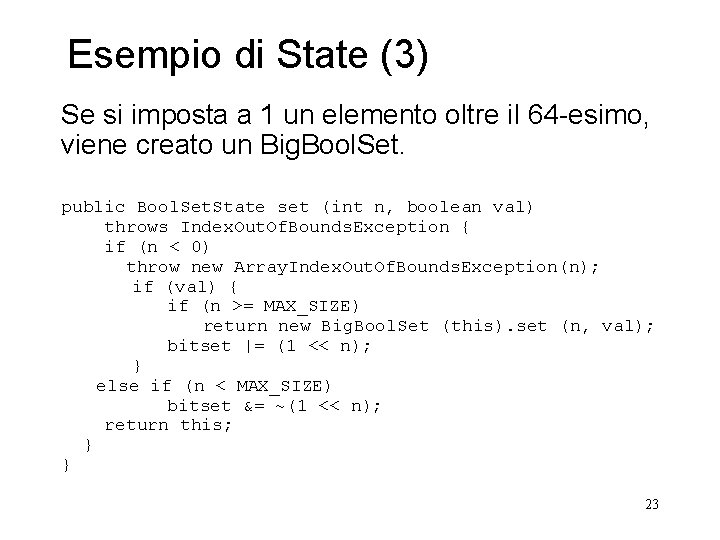

Esempio di State (3) Se si imposta a 1 un elemento oltre il 64 -esimo, viene creato un Big. Bool. Set. public Bool. Set. State set (int n, boolean val) throws Index. Out. Of. Bounds. Exception { if (n < 0) throw new Array. Index. Out. Of. Bounds. Exception(n); if (val) { if (n >= MAX_SIZE) return new Big. Bool. Set (this). set (n, val); bitset |= (1 << n); } else if (n < MAX_SIZE) bitset &= ~(1 << n); return this; } } 23

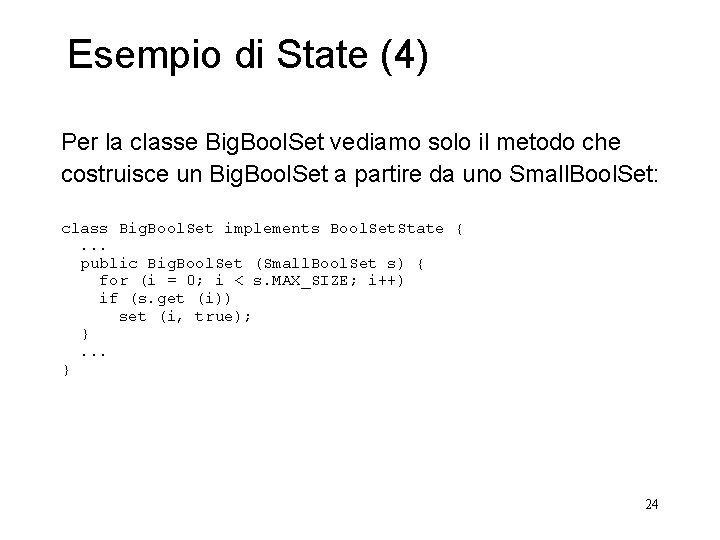

Esempio di State (4) Per la classe Big. Bool. Set vediamo solo il metodo che costruisce un Big. Bool. Set a partire da uno Small. Bool. Set: class Big. Bool. Set implements Bool. Set. State {. . . public Big. Bool. Set (Small. Bool. Set s) { for (i = 0; i < s. MAX_SIZE; i++) if (s. get (i)) set (i, true); }. . . } 24

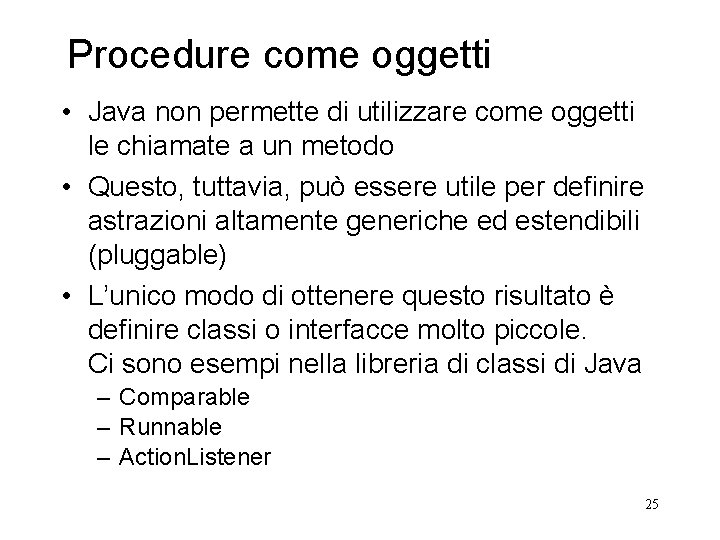

Procedure come oggetti • Java non permette di utilizzare come oggetti le chiamate a un metodo • Questo, tuttavia, può essere utile per definire astrazioni altamente generiche ed estendibili (pluggable) • L’unico modo di ottenere questo risultato è definire classi o interfacce molto piccole. Ci sono esempi nella libreria di classi di Java – Comparable – Runnable – Action. Listener 25

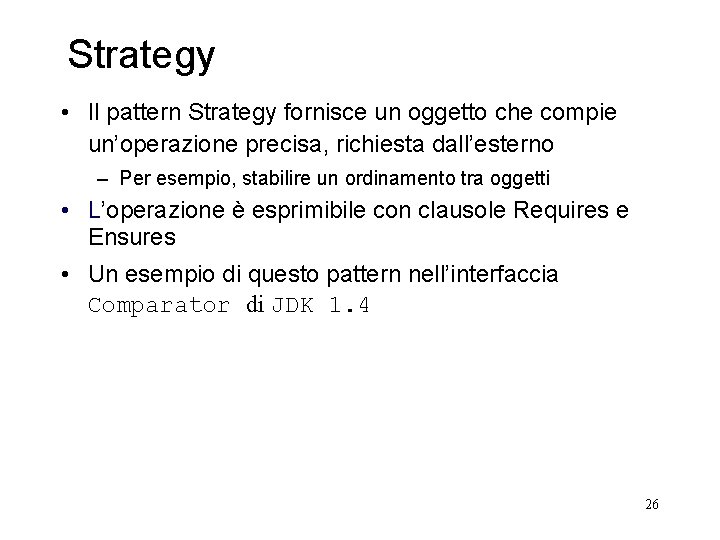

Strategy • Il pattern Strategy fornisce un oggetto che compie un’operazione precisa, richiesta dall’esterno – Per esempio, stabilire un ordinamento tra oggetti • L’operazione è esprimibile con clausole Requires e Ensures • Un esempio di questo pattern nell’interfaccia Comparator di JDK 1. 4 26

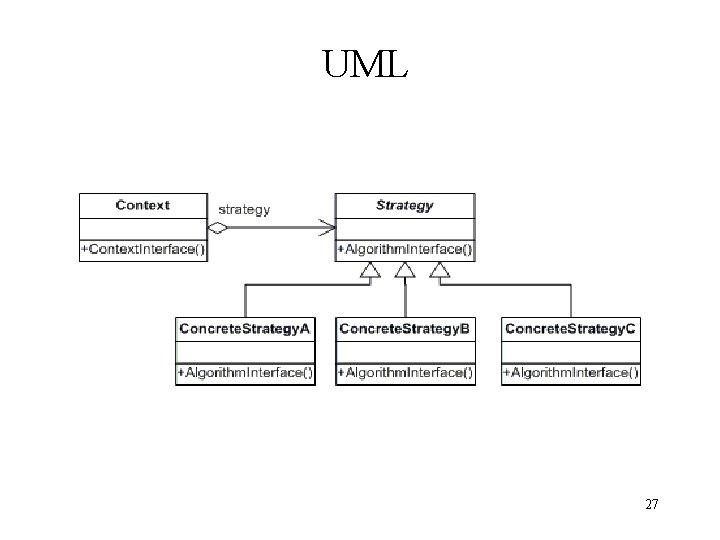

UML 27

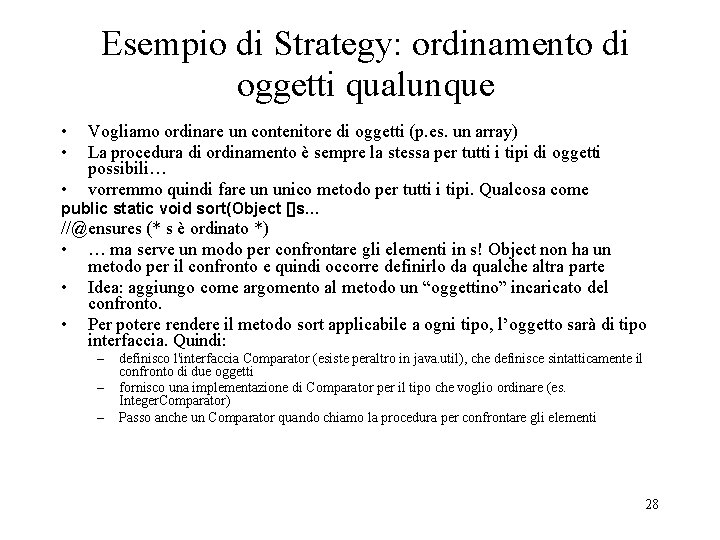

Esempio di Strategy: ordinamento di oggetti qualunque • • • Vogliamo ordinare un contenitore di oggetti (p. es. un array) La procedura di ordinamento è sempre la stessa per tutti i tipi di oggetti possibili… vorremmo quindi fare un unico metodo per tutti i tipi. Qualcosa come public static void sort(Object []s… //@ensures (* s è ordinato *) • … ma serve un modo per confrontare gli elementi in s! Object non ha un metodo per il confronto e quindi occorre definirlo da qualche altra parte • Idea: aggiungo come argomento al metodo un “oggettino” incaricato del confronto. • Per potere rendere il metodo sort applicabile a ogni tipo, l’oggetto sarà di tipo interfaccia. Quindi: – – – definisco l'interfaccia Comparator (esiste peraltro in java. util), che definisce sintatticamente il confronto di due oggetti fornisco una implementazione di Comparator per il tipo che voglio ordinare (es. Integer. Comparator) Passo anche un Comparator quando chiamo la procedura per confrontare gli elementi 28

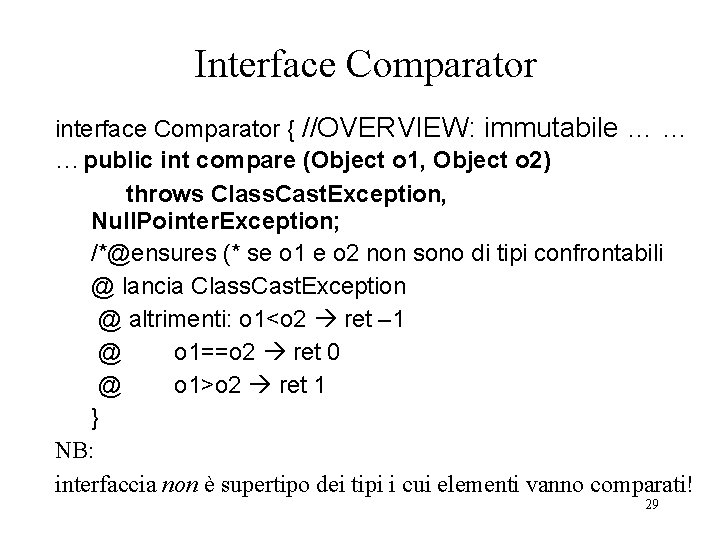

Interface Comparator interface Comparator { //OVERVIEW: immutabile … … …public int compare (Object o 1, Object o 2) throws Class. Cast. Exception, Null. Pointer. Exception; /*@ensures (* se o 1 e o 2 non sono di tipi confrontabili @ lancia Class. Cast. Exception @ altrimenti: o 1<o 2 ret – 1 @ o 1==o 2 ret 0 @ o 1>o 2 ret 1 } NB: interfaccia non è supertipo dei tipi i cui elementi vanno comparati! 29

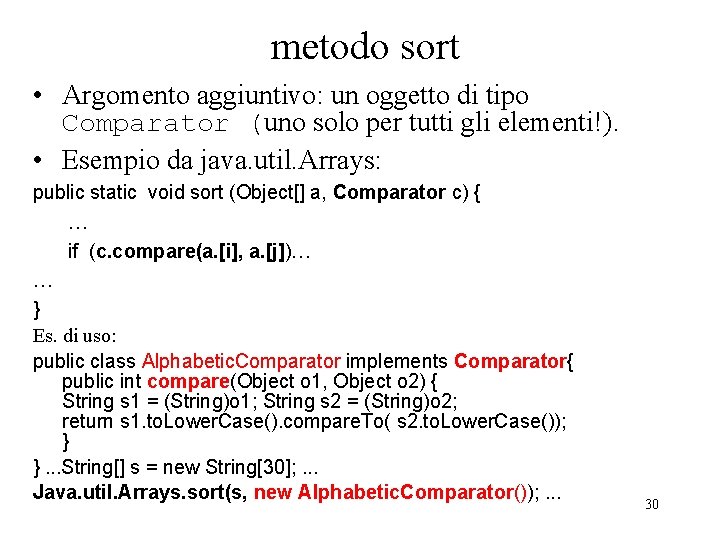

metodo sort • Argomento aggiuntivo: un oggetto di tipo Comparator (uno solo per tutti gli elementi!). • Esempio da java. util. Arrays: public static void sort (Object[] a, Comparator c) { … if (c. compare(a. [i], a. [j])… … } Es. di uso: public class Alphabetic. Comparator implements Comparator{ public int compare(Object o 1, Object o 2) { String s 1 = (String)o 1; String s 2 = (String)o 2; return s 1. to. Lower. Case(). compare. To( s 2. to. Lower. Case()); } }. . . String[] s = new String[30]; . . . Java. util. Arrays. sort(s, new Alphabetic. Comparator()); . . . 30

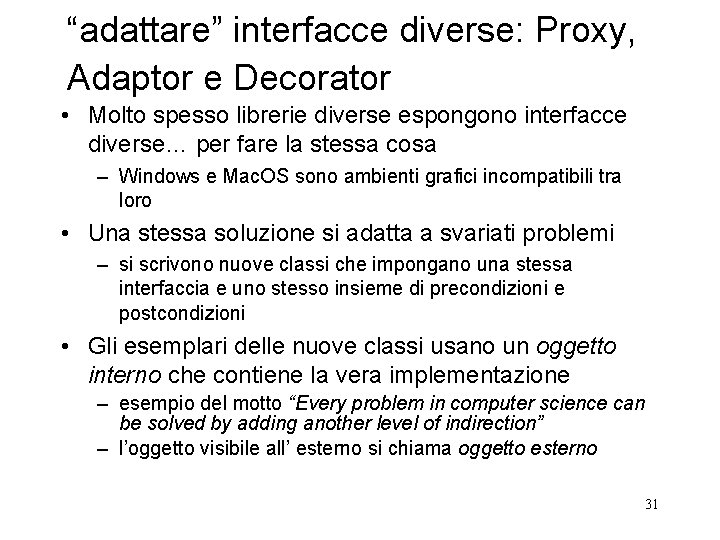

“adattare” interfacce diverse: Proxy, Adaptor e Decorator • Molto spesso librerie diverse espongono interfacce diverse… per fare la stessa cosa – Windows e Mac. OS sono ambienti grafici incompatibili tra loro • Una stessa soluzione si adatta a svariati problemi – si scrivono nuove classi che impongano una stessa interfaccia e uno stesso insieme di precondizioni e postcondizioni • Gli esemplari delle nuove classi usano un oggetto interno che contiene la vera implementazione – esempio del motto “Every problem in computer science can be solved by adding another level of indirection” – l’oggetto visibile all’ esterno si chiama oggetto esterno 31

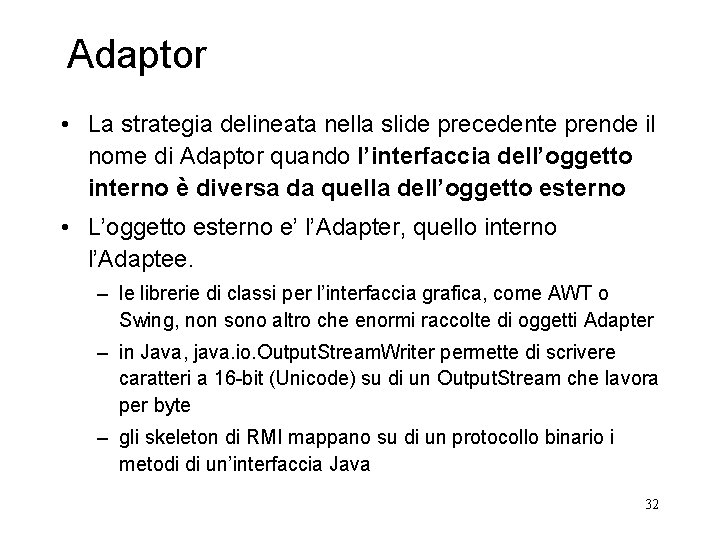

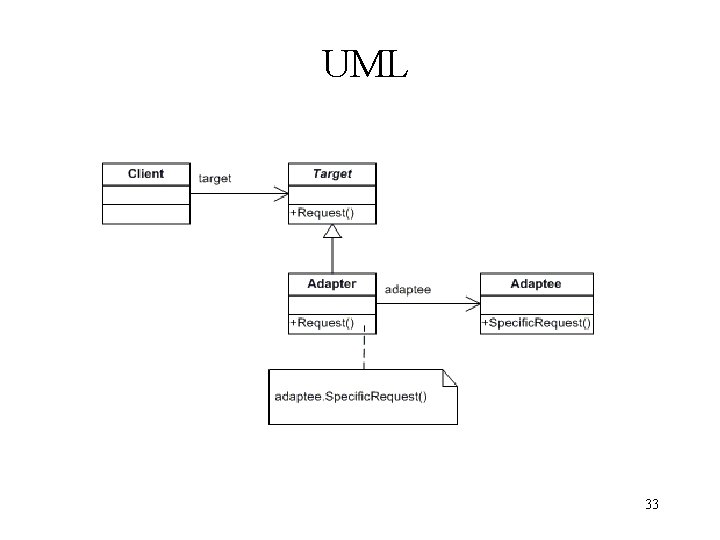

Adaptor • La strategia delineata nella slide precedente prende il nome di Adaptor quando l’interfaccia dell’oggetto interno è diversa da quella dell’oggetto esterno • L’oggetto esterno e’ l’Adapter, quello interno l’Adaptee. – le librerie di classi per l’interfaccia grafica, come AWT o Swing, non sono altro che enormi raccolte di oggetti Adapter – in Java, java. io. Output. Stream. Writer permette di scrivere caratteri a 16 -bit (Unicode) su di un Output. Stream che lavora per byte – gli skeleton di RMI mappano su di un protocollo binario i metodi di un’interfaccia Java 32

UML 33

Proxy • Quando l’oggetto interposto espone esattamente la stessa interfaccia dell’oggetto separato, di cui fa le veci, esso prende il nome di Proxy – java. util. zip. Deflater. Output. Stream comprime automaticamente i dati scritti • Scopo del Proxy: posporre o addirittura evitare l‘istanziazione di oggetti “pesanti”, se non necessaria – es. gli stub di RMI “sembrano” oggetti locali, ma si occupano di serializzare i parametri, inviarli in rete, attendere il risultato, ecc. , senza però essere i “veri” oggetti 34

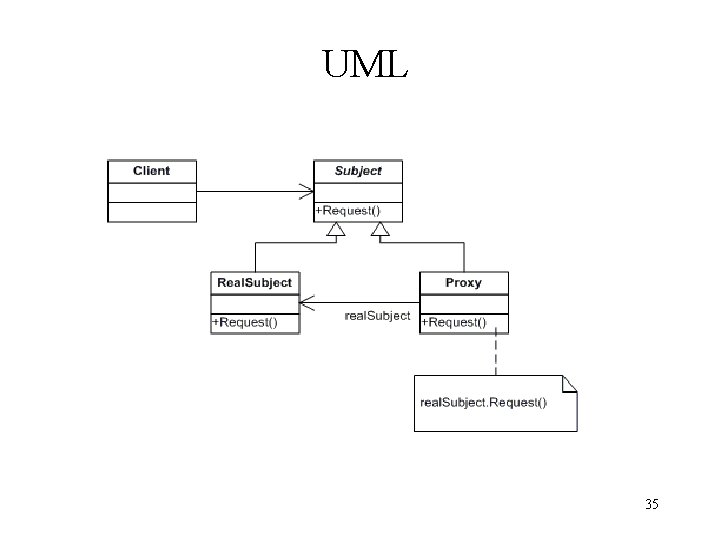

UML 35

Documentazione UML del pattern Proxy : Client : Proxy : Server 1: request( ) 2: pre. Process( ) 3: 4: request( ) 5: 6: post. Process( ) Some private processing operations 7: 36

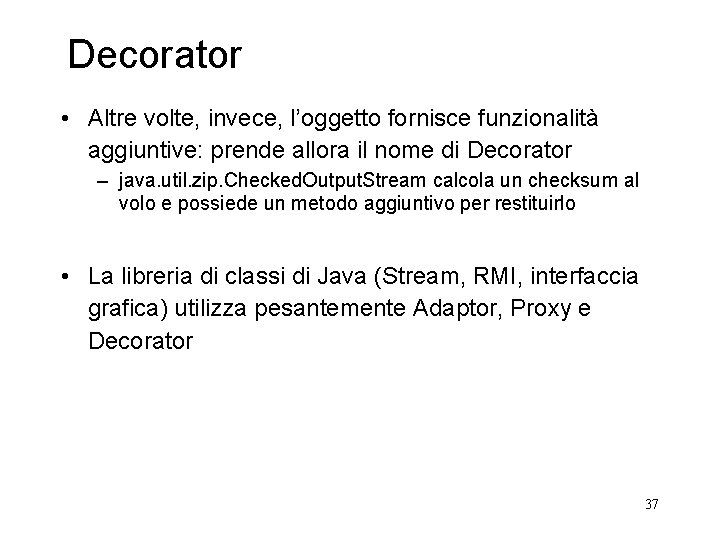

Decorator • Altre volte, invece, l’oggetto fornisce funzionalità aggiuntive: prende allora il nome di Decorator – java. util. zip. Checked. Output. Stream calcola un checksum al volo e possiede un metodo aggiuntivo per restituirlo • La libreria di classi di Java (Stream, RMI, interfaccia grafica) utilizza pesantemente Adaptor, Proxy e Decorator 37

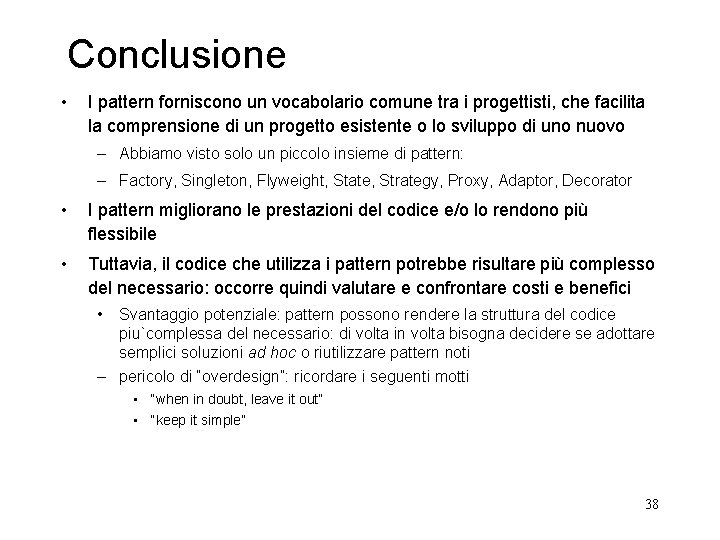

Conclusione • I pattern forniscono un vocabolario comune tra i progettisti, che facilita la comprensione di un progetto esistente o lo sviluppo di uno nuovo – Abbiamo visto solo un piccolo insieme di pattern: – Factory, Singleton, Flyweight, State, Strategy, Proxy, Adaptor, Decorator • I pattern migliorano le prestazioni del codice e/o lo rendono più flessibile • Tuttavia, il codice che utilizza i pattern potrebbe risultare più complesso del necessario: occorre quindi valutare e confrontare costi e benefici • Svantaggio potenziale: pattern possono rendere la struttura del codice piu`complessa del necessario: di volta in volta bisogna decidere se adottare semplici soluzioni ad hoc o riutilizzare pattern noti – pericolo di “overdesign”: ricordare i seguenti motti • “when in doubt, leave it out” • “keep it simple” 38

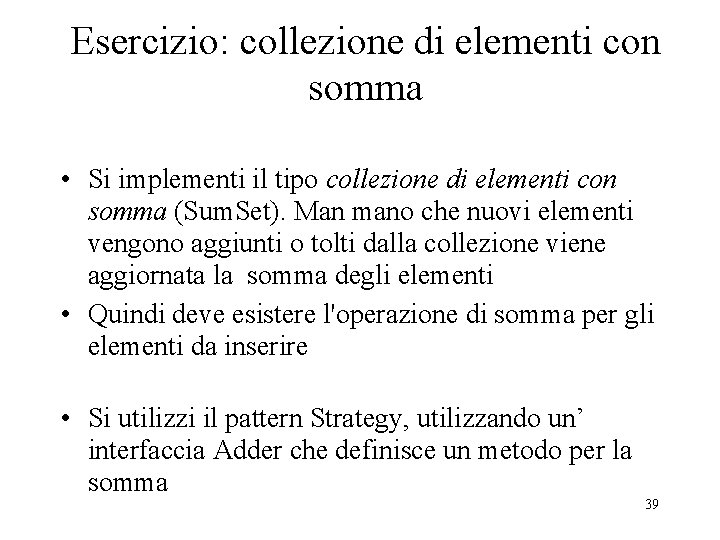

Esercizio: collezione di elementi con somma • Si implementi il tipo collezione di elementi con somma (Sum. Set). Man mano che nuovi elementi vengono aggiunti o tolti dalla collezione viene aggiornata la somma degli elementi • Quindi deve esistere l'operazione di somma per gli elementi da inserire • Si utilizzi il pattern Strategy, utilizzando un’ interfaccia Adder che definisce un metodo per la somma 39

Interfaccia Adder public interface Adder{ //OVERVIEW … … … public Object add(Object x, Object y) throws Class. Cast. Exception, Null. Pointer. Exception; public Object sub(Object x, Object y) throws Class. Cast. Exception, Null. Pointer. Exception; public Object zero(); } • NB: interfaccia Adder non è supertipo dei tipi i cui elementi vanno sommati • Serve, per ogni dato tipo che si voglia inserire nell’insieme a (definire classi per) creare oggetti con metodi per sommare o sottrarre elementi di quel tipo • NB: si paga il prezzo della maggiore flessibilità con una maggior quantità di definizioni (un nuovo tipo aggiuntivo per ogni tipo di oggetto da inserire • Obiettivo (non perdiamolo di vista!): ottenere classe Sum. Set polimorfa che non deve essere modificata per inserire nuovi tipi di oggetti 40

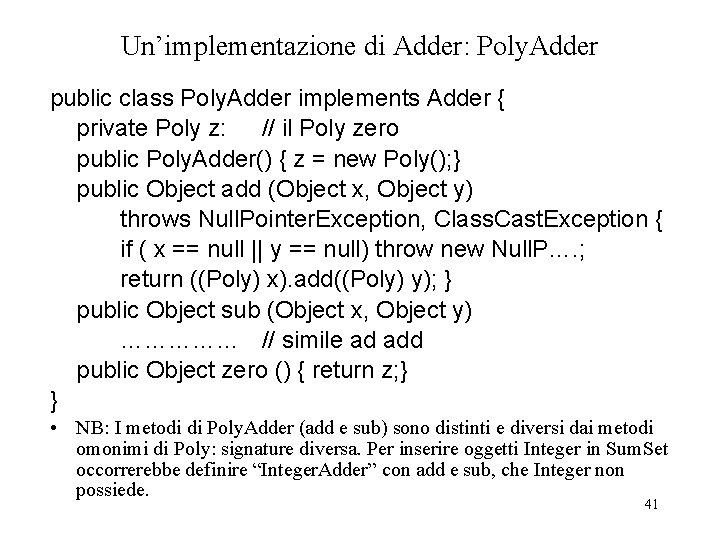

Un’implementazione di Adder: Poly. Adder public class Poly. Adder implements Adder { private Poly z: // il Poly zero public Poly. Adder() { z = new Poly(); } public Object add (Object x, Object y) throws Null. Pointer. Exception, Class. Cast. Exception { if ( x == null || y == null) throw new Null. P…. ; return ((Poly) x). add((Poly) y); } public Object sub (Object x, Object y) …………… // simile ad add public Object zero () { return z; } } • NB: I metodi di Poly. Adder (add e sub) sono distinti e diversi dai metodi omonimi di Poly: signature diversa. Per inserire oggetti Integer in Sum. Set occorrerebbe definire “Integer. Adder” con add e sub, che Integer non possiede. 41

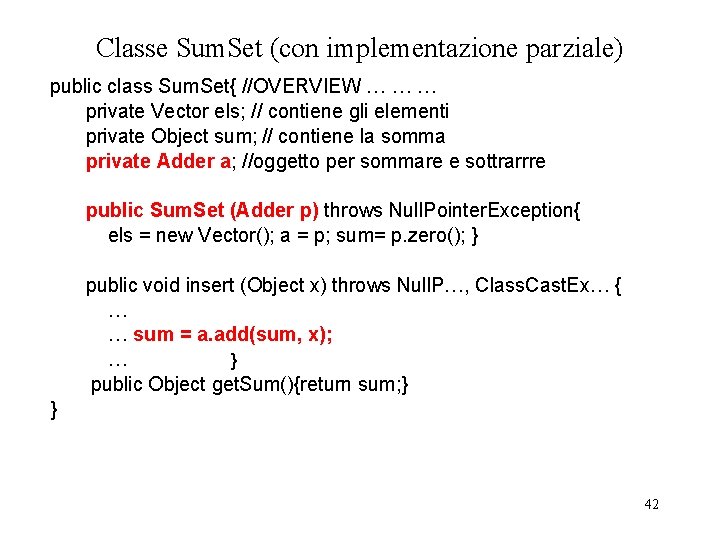

Classe Sum. Set (con implementazione parziale) public class Sum. Set{ //OVERVIEW … … … private Vector els; // contiene gli elementi private Object sum; // contiene la somma private Adder a; //oggetto per sommare e sottrarrre public Sum. Set (Adder p) throws Null. Pointer. Exception{ els = new Vector(); a = p; sum= p. zero(); } public void insert (Object x) throws Null. P…, Class. Cast. Ex… { … … sum = a. add(sum, x); … } public Object get. Sum(){return sum; } } 42

Classe Sum. Set (cont. ) • Ogni oggetto Sum. Set definito in termini (corredato) di qualche oggetto Adder • Elementi di Sum. Set tutti omogenei – ma ora tipo degli elementi determinato alla creazione della collezione dall’oggetto Adder passato al costruttore: non puo` cambiare Adder a = new Poly. Adder(); Sum. Set s = new Sum. Set(a); s. insert(new Poly(3, 7)); s. insert(new Poly(4, 8)); Poly p = (Poly) s. sum(); // p e` 3 x^7+4 x^8 • NB: l’oggetto Sum. Set s può contenere solo oggetti Poly, perché costruito con un Poly. Adder. Verifica però fatta a run-time. . . 43
