Introdução à Informática Prof. Roberto Cabral de Mello Borges Instituto de Informática - UFRGS 2013 Parte 1 1

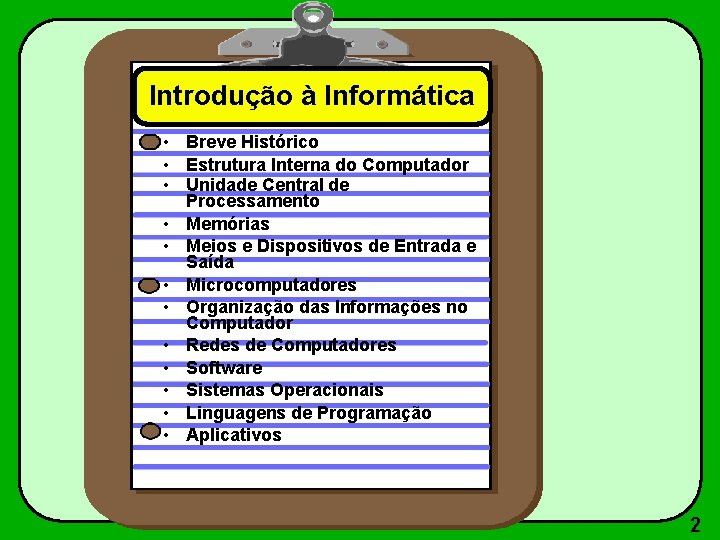

Introdução à Informática • Breve Histórico • Estrutura Interna do Computador • Unidade Central de Processamento • Memórias • Meios e Dispositivos de Entrada e Saída • Microcomputadores • Organização das Informações no Computador • Redes de Computadores • Software • Sistemas Operacionais • Linguagens de Programação • Aplicativos 2

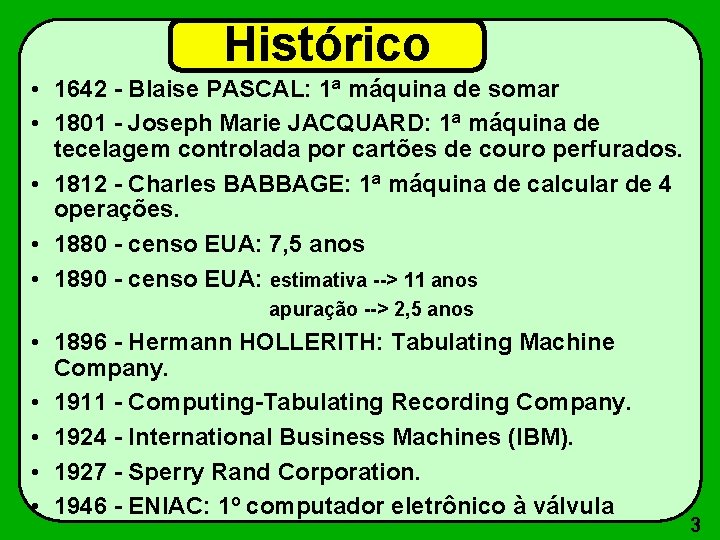

Histórico • 1642 - Blaise PASCAL: 1ª máquina de somar • 1801 - Joseph Marie JACQUARD: 1ª máquina de tecelagem controlada por cartões de couro perfurados. • 1812 - Charles BABBAGE: 1ª máquina de calcular de 4 operações. • 1880 - censo EUA: 7, 5 anos • 1890 - censo EUA: estimativa --> 11 anos apuração --> 2, 5 anos • 1896 - Hermann HOLLERITH: Tabulating Machine Company. • 1911 - Computing-Tabulating Recording Company. • 1924 - International Business Machines (IBM). • 1927 - Sperry Rand Corporation. • 1946 - ENIAC: 1º computador eletrônico à válvula 3

Ábaco - 2600 a. C. Primeiro dispositivo manual de cálculo representando os números no sistema decimal Chinês Japonês 4

Ábaco Especial 5

Estruturas de Napier - 1550 John Napier idealizou um dispositivo baseado em bastões com números, capazes de multiplicar e dividir 6

Régua de Cálculo - 1650 • Criada pelo atrônomo inglês Edmund Gunter, implementada pelo Reverendo William Oughtred e aperfeiçoada pelo Prof. de Geometria Amédée Mannheim, em 1850 (França) • Possui uma régua deslizante sobre uma base fixa, com escalas logarítmicas para a realização de diversas operações • Utilizada até a década de 70 Oughtred 7

Régua de Cálculo • Exemplo • 1, 3 x 2 = 2, 6 1, 3 2, 6 8

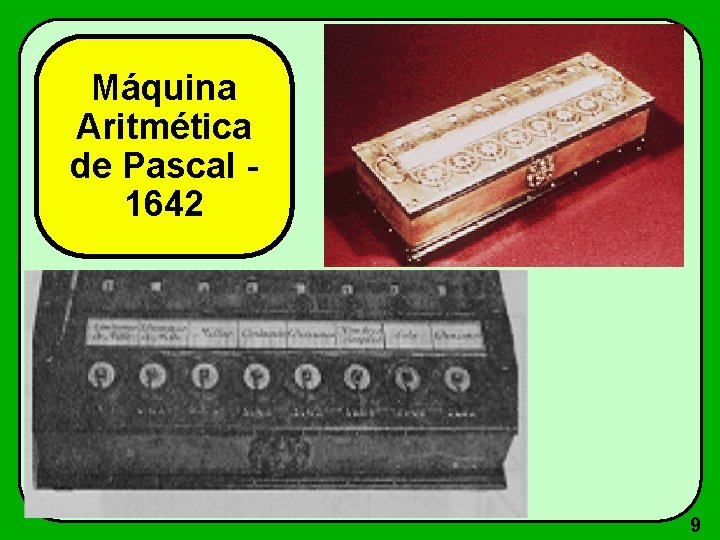

Máquina Aritmética de Pascal 1642 9

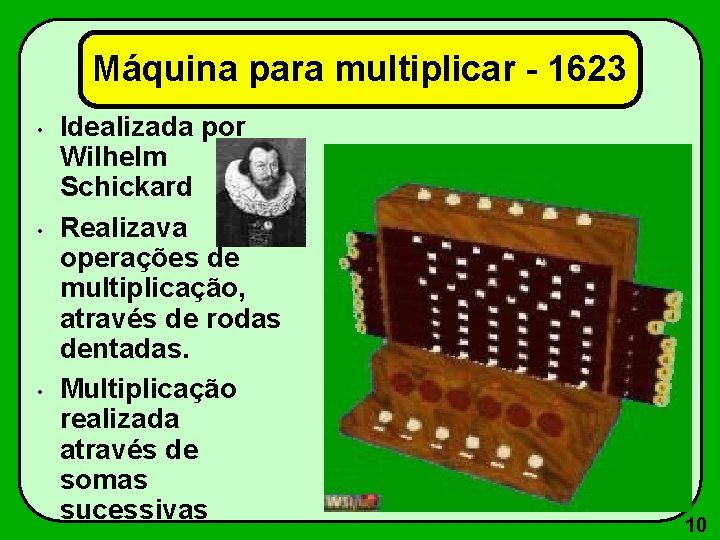

Máquina para multiplicar - 1623 • • • Idealizada por Wilhelm Schickard Realizava operações de multiplicação, através de rodas dentadas. Multiplicação realizada através de somas sucessivas 10

Máquina arimética de Morland - 1666 • Samuel Morland (Inglaterra) • Máquina mecânica • • operações de soma e subtração Em 1672 publicou “The Description and Use of Two Arithmetic Instruments”, que descrevia a máquina de Napier aperfeiçoada. 11

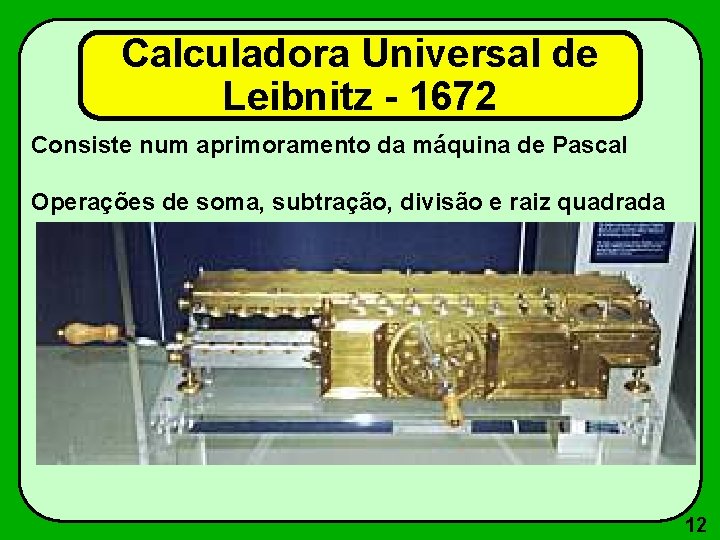

Calculadora Universal de Leibnitz - 1672 Consiste num aprimoramento da máquina de Pascal Operações de soma, subtração, divisão e raiz quadrada 12

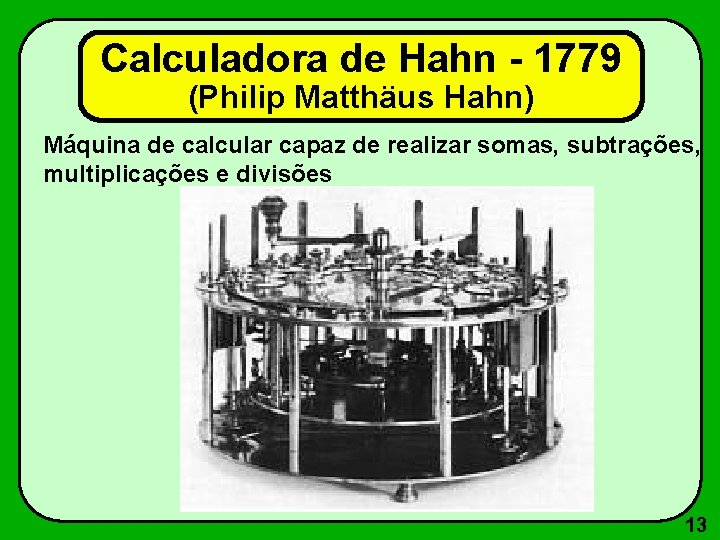

Calculadora de Hahn - 1779 (Philip Matthäus Hahn) Máquina de calcular capaz de realizar somas, subtrações, multiplicações e divisões 13

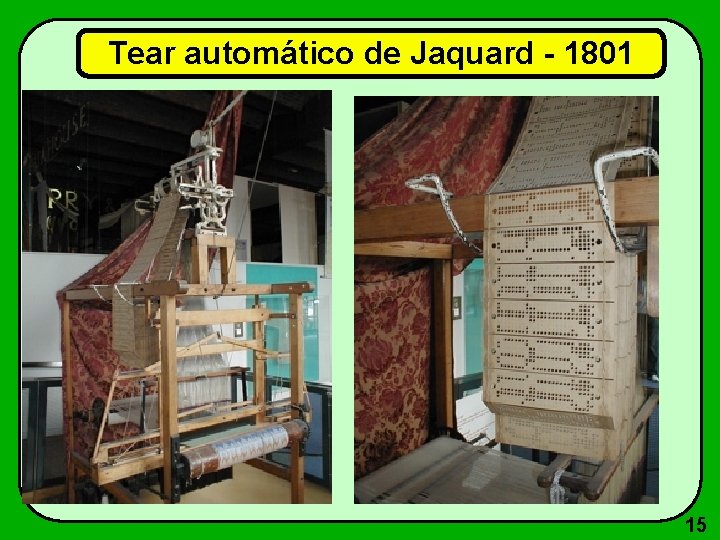

Tear automático de Jaquard - 1801 Possuia uma entrada de dados através de cartões perfurados que controlavam a confecção dos tecidos e dos desenhos Primeira máquina mecânica programada 14

Tear automático de Jaquard - 1801 15

Máquina de Diferenças de Babbage - 1822 Dispositivo mecânico baseado em rodas dentadas para avaliação de funções e obtenção de tabelas. 16

Máquina de Diferenças de Babbage Museu de Ciências (Londres) 17

Máquina Analítica de Babbage - 1833 • Dispunha de programa, memória, unidade de controle e periféricos de entrada e saída • Cálculo automático de tabelas de logaritmos e funções trigonométricas • Devido a esse projeto • Babbage é considerado • Um dos pais da informática 18

Augusta Ada Byron (Condessa Ada Lovelace) 1842 : Augusta Ada Byron (Condessa de Lovelace) apresenta certos aspectos da arimética binária utilizados 100 anos depois por Von Neumann Considerada a primeira programadora da história por seus trabalhos na máquina analítica de Babbage, o qual conheceu em 1832. 19

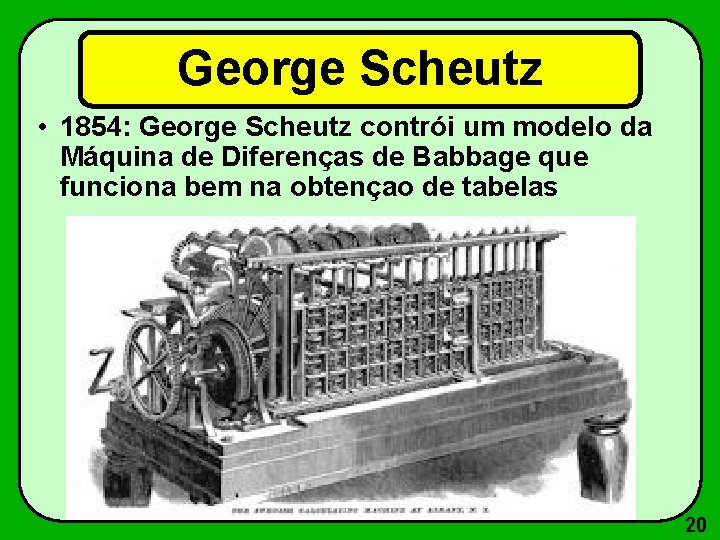

George Scheutz • 1854: George Scheutz contrói um modelo da Máquina de Diferenças de Babbage que funciona bem na obtençao de tabelas 20

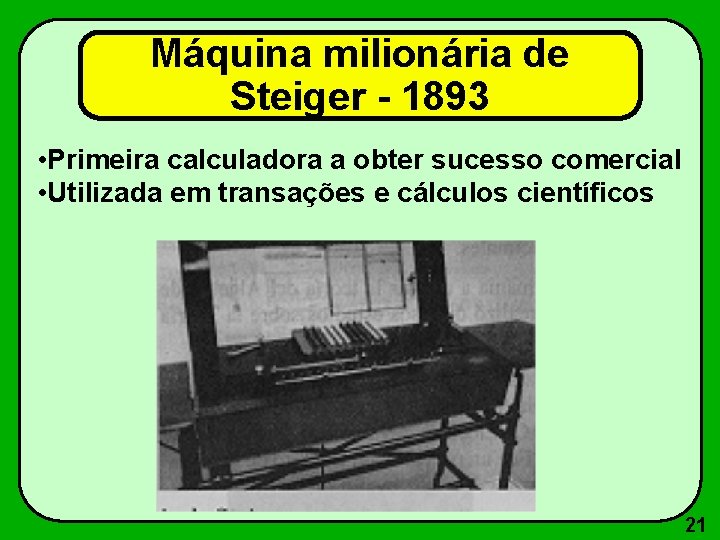

Máquina milionária de Steiger - 1893 • Primeira calculadora a obter sucesso comercial • Utilizada em transações e cálculos científicos 21

George Boole (Lincoln, England 02/11/1815 - 08/12/1864) • 1854: George Boole desenvolve a teoria da Álgebra de Boole, origem da Teoria dos Circuitos Lógicos 22

Máquina de Cartões Perfurados de Hollerith - 1896 Possui cartões perfurados onde foram armazenados as informações coletadas no censo e uma máquina para ler e tabular essas informações 23

Herman Hollerith Fundador da IBM Slogans: • Do It Right • Think IBM comemora 100 anos em 2011 24

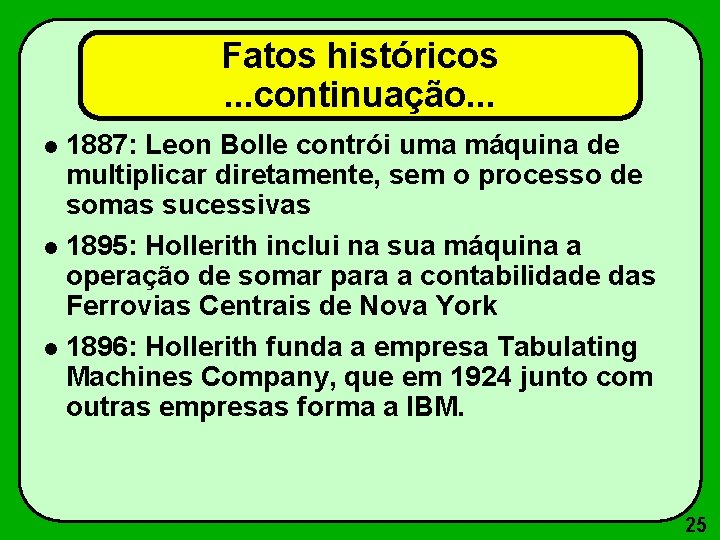

Fatos históricos. . . continuação. . . 1887: Leon Bolle contrói uma máquina de multiplicar diretamente, sem o processo de somas sucessivas 1895: Hollerith inclui na sua máquina a operação de somar para a contabilidade das Ferrovias Centrais de Nova York 1896: Hollerith funda a empresa Tabulating Machines Company, que em 1924 junto com outras empresas forma a IBM. 25

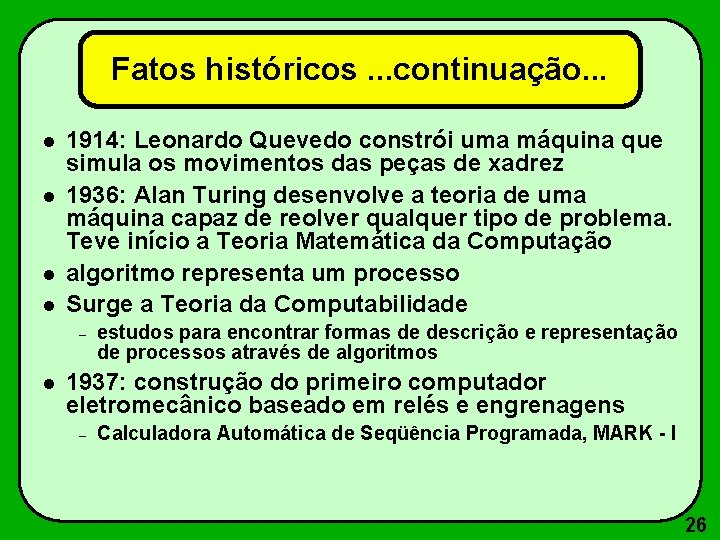

Fatos históricos. . . continuação. . . 1914: Leonardo Quevedo constrói uma máquina que simula os movimentos das peças de xadrez 1936: Alan Turing desenvolve a teoria de uma máquina capaz de reolver qualquer tipo de problema. Teve início a Teoria Matemática da Computação algoritmo representa um processo Surge a Teoria da Computabilidade – estudos para encontrar formas de descrição e representação de processos através de algoritmos 1937: construção do primeiro computador eletromecânico baseado em relés e engrenagens – Calculadora Automática de Seqüência Programada, MARK - I 26

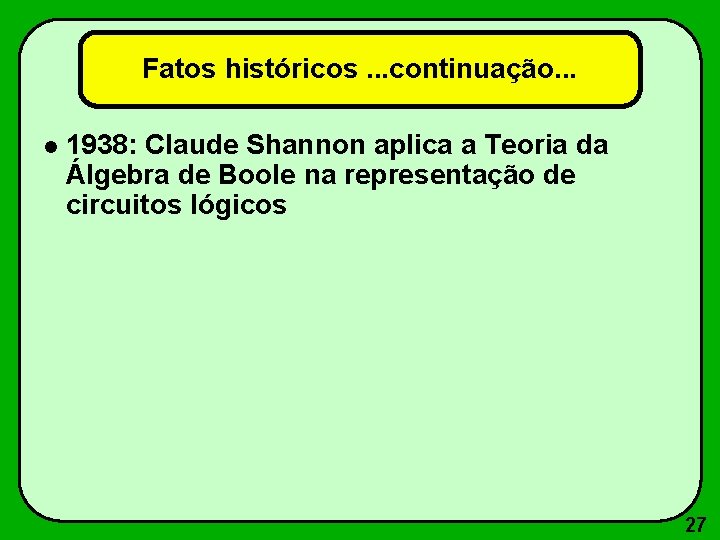

Fatos históricos. . . continuação. . . 1938: Claude Shannon aplica a Teoria da Álgebra de Boole na representação de circuitos lógicos 27

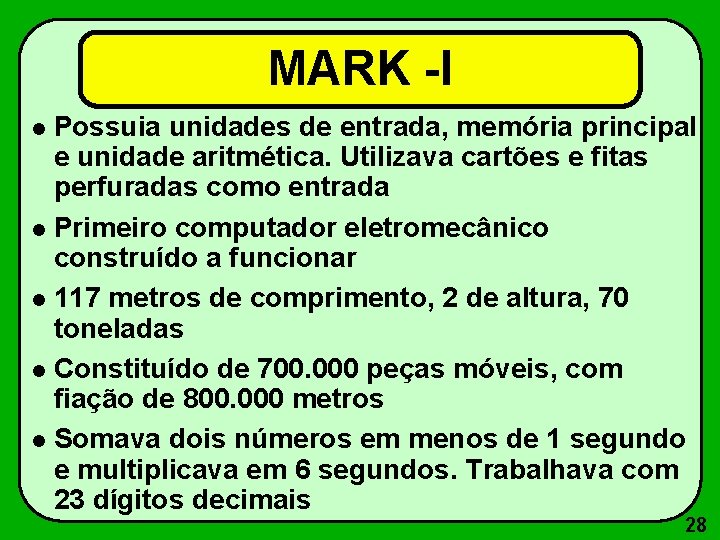

MARK -I Possuia unidades de entrada, memória principal e unidade aritmética. Utilizava cartões e fitas perfuradas como entrada Primeiro computador eletromecânico construído a funcionar 117 metros de comprimento, 2 de altura, 70 toneladas Constituído de 700. 000 peças móveis, com fiação de 800. 000 metros Somava dois números em menos de 1 segundo e multiplicava em 6 segundos. Trabalhava com 23 dígitos decimais 28

ENIAC (Electronic Numerical Integrator And Calculator) • • 1946 a 1952: operação 18. 000 válvulas 1500 relés sala de 9 x 30 m consumia 200 k. Wh criado por John Mauchly e Prosper Eckert em 1952 19. 000 válvulas já tinham sido substituídas • operava por algumas horas e parava pela queima de cerca de 100 a 200 válvulas; ficava até uma semana em manutenção. 29

O Computador ENIAC - 1945 Electronic Numerical Integrator And Calculator Primeiro computador eletrônico. Entrou em funcionamento em 1945. Utilizado pelo exército para cálculo da trajetória de projéteis através de tabelas 30

ENIAC - características 1000 vezes mais rápido que o MARK - I Somava 2 números em 0, 0002 s Multiplicava em 0, 003 s 111 metros cúbicos 30 toneladas 17. 000 válvulas a vácuo 50. 000 comutadores 70. 000 resistências 7. 500 interruptores Consumo oscilava entre 100. 000 e 200. 000 watts 31

Curiosidades sobre o ENIAC • Mulheres que trabalharam no projeto: – Marilyn Wescoff – Ruth Lichterman – Kay Mc. Nutty – Frances Bilas – Jeannings – Betty Snyder • Foram escolhidas porque os militares americanos achavam que os homens não tinham a paciência necessária para programar o projeto. Porém elas usavam uma sigla SP no crachá (Subprofessional) 32

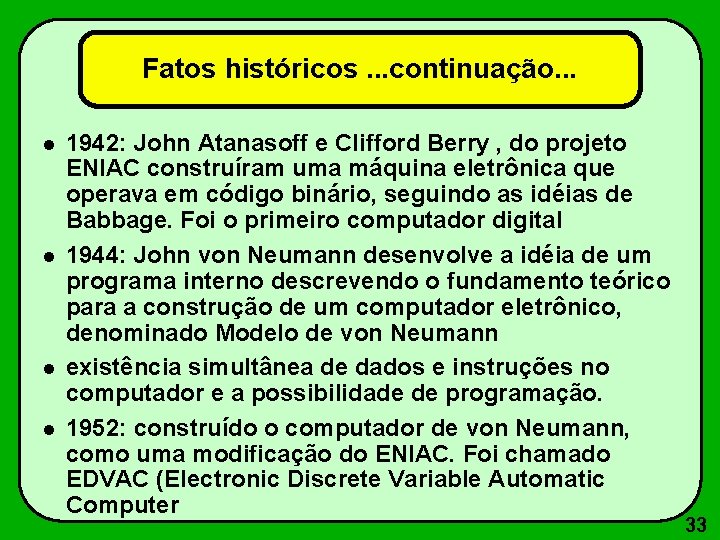

Fatos históricos. . . continuação. . . 1942: John Atanasoff e Clifford Berry , do projeto ENIAC construíram uma máquina eletrônica que operava em código binário, seguindo as idéias de Babbage. Foi o primeiro computador digital 1944: John von Neumann desenvolve a idéia de um programa interno descrevendo o fundamento teórico para a construção de um computador eletrônico, denominado Modelo de von Neumann existência simultânea de dados e instruções no computador e a possibilidade de programação. 1952: construído o computador de von Neumann, como uma modificação do ENIAC. Foi chamado EDVAC (Electronic Discrete Variable Automatic Computer 33

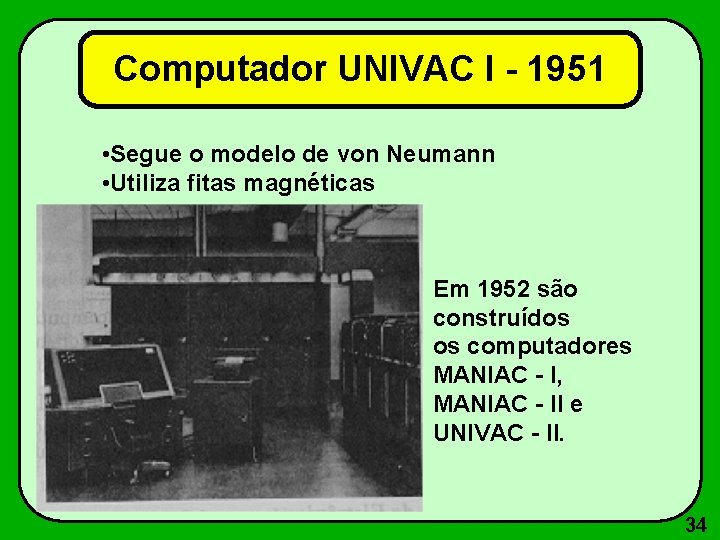

Computador UNIVAC I - 1951 • Segue o modelo de von Neumann • Utiliza fitas magnéticas Em 1952 são construídos os computadores MANIAC - I, MANIAC - II e UNIVAC - II. 34

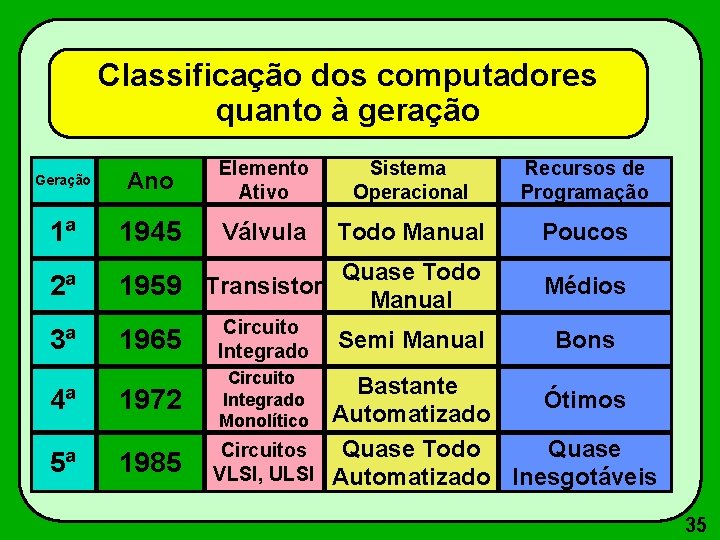

Classificação dos computadores quanto à geração Geração 1ª 2ª Ano Elemento Ativo Sistema Operacional Recursos de Programação 1945 Válvula Todo Manual Poucos Quase Todo Transistor Manual Médios 1959 1965 Circuito Integrado 4ª 1972 Circuito Integrado Monolítico 5ª 1985 3ª Semi Manual Bons Bastante Ótimos Automatizado Quase Todo Quase Circuitos VLSI, ULSI Automatizado Inesgotáveis 35

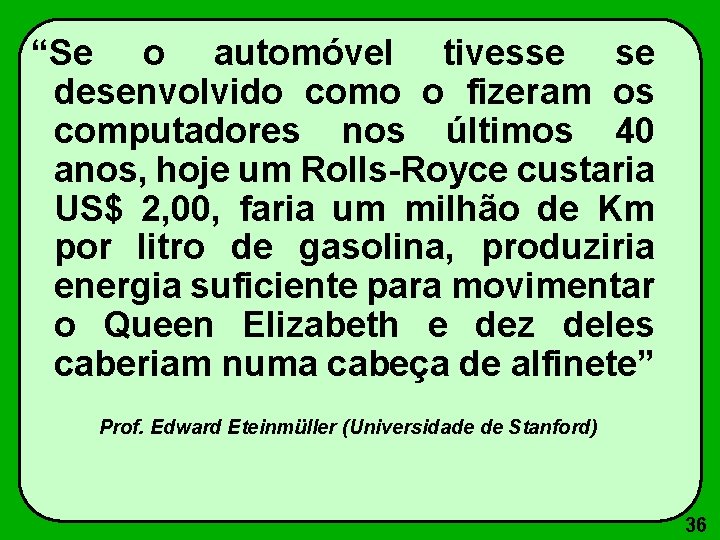

“Se o automóvel tivesse se desenvolvido como o fizeram os computadores nos últimos 40 anos, hoje um Rolls-Royce custaria US$ 2, 00, faria um milhão de Km por litro de gasolina, produziria energia suficiente para movimentar o Queen Elizabeth e dez deles caberiam numa cabeça de alfinete” Prof. Edward Eteinmüller (Universidade de Stanford) 36

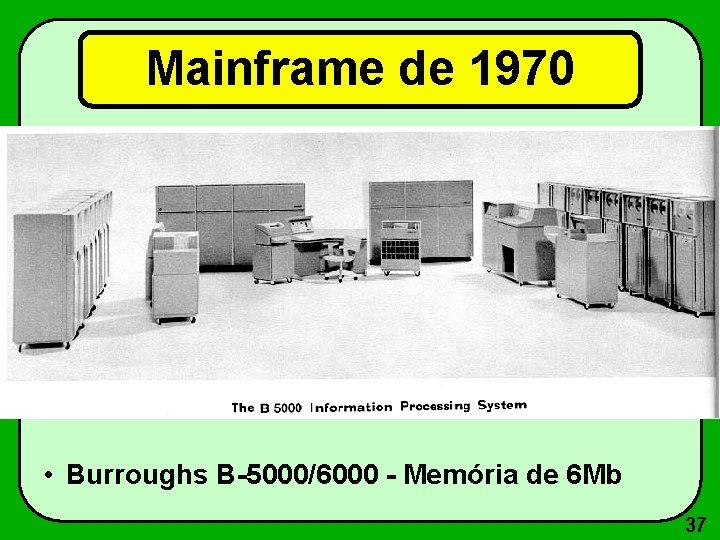

Mainframe de 1970 • Burroughs B-5000/6000 - Memória de 6 Mb 37

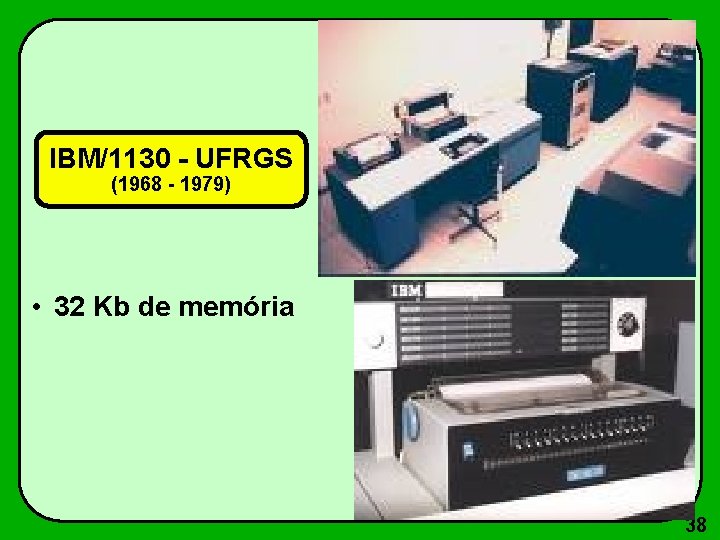

IBM/1130 - UFRGS (1968 - 1979) • 32 Kb de memória 38

B-6700 da UFRGS (1971 -1987) 39

Estrutura Interna do Computador 40

Estrutura Interna do Computador Entrada Processa mento Saída 41

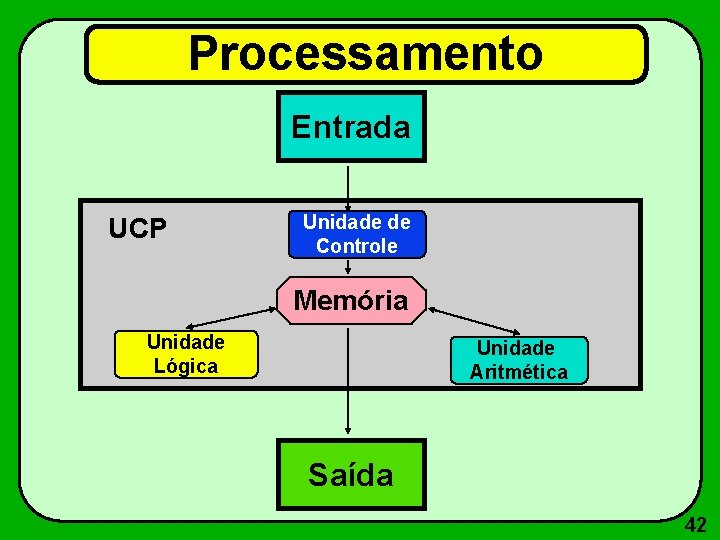

Processamento Entrada UCP Unidade de Controle Memória Unidade Lógica Unidade Aritmética Saída 42

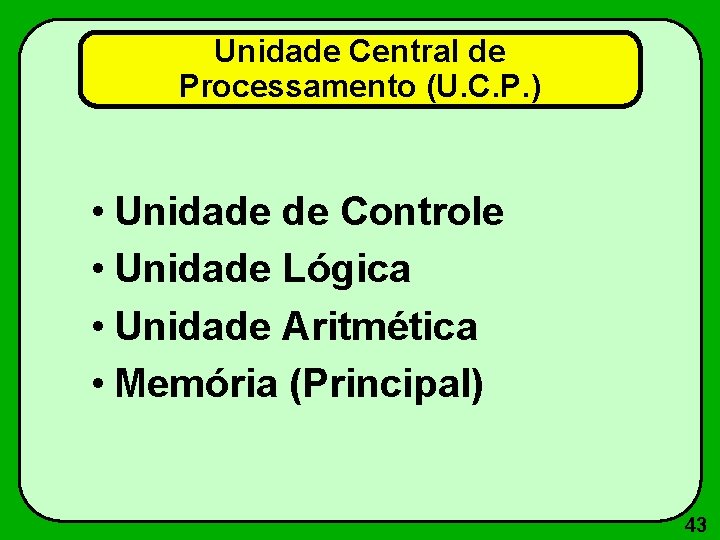

Unidade Central de Processamento (U. C. P. ) • Unidade de Controle • Unidade Lógica • Unidade Aritmética • Memória (Principal) 43

E S Programas Unidade Aritmética 44

Processamento Entrada UCP Unidade de Controle Memória Unidade Lógica Unidade Aritmética Saída 45

46

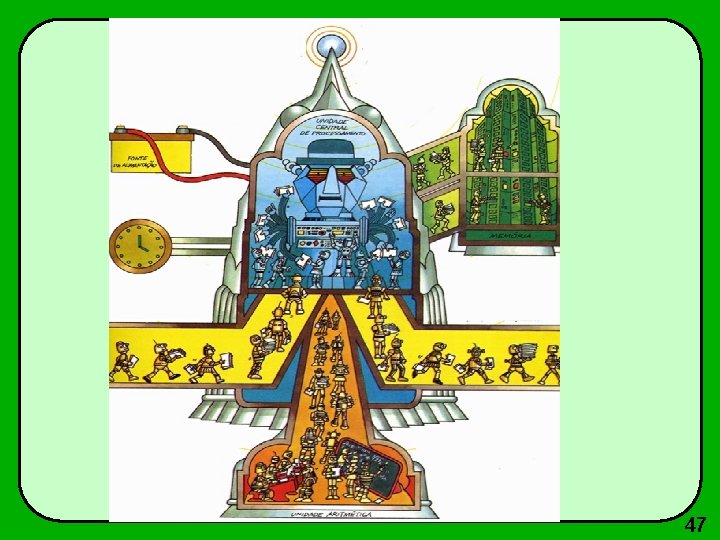

47

UCP Programa 48

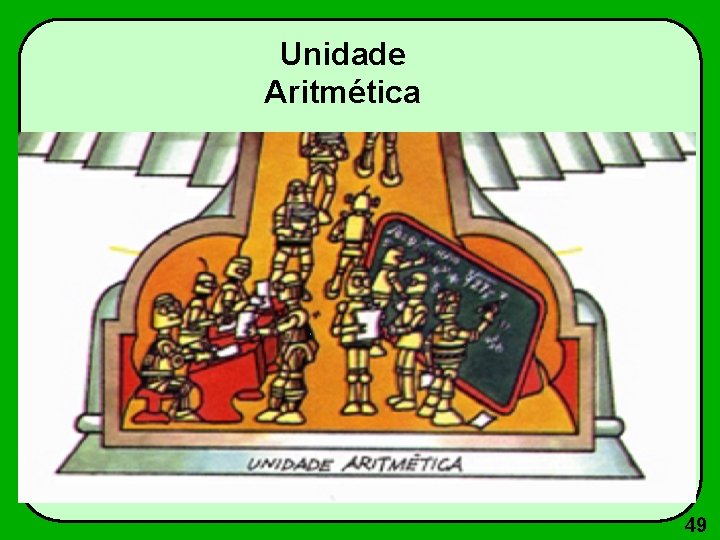

Unidade Aritmética 49

Armazenamento (Memória) 50

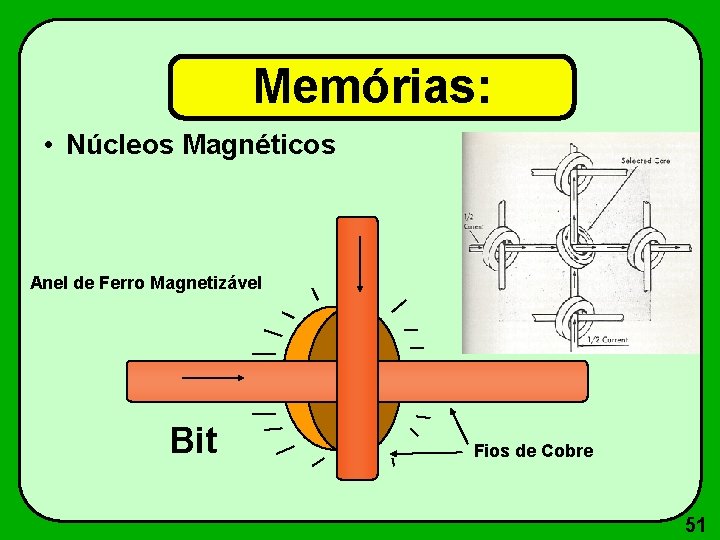

Memórias: • Núcleos Magnéticos Anel de Ferro Magnetizável Bit Fios de Cobre 51

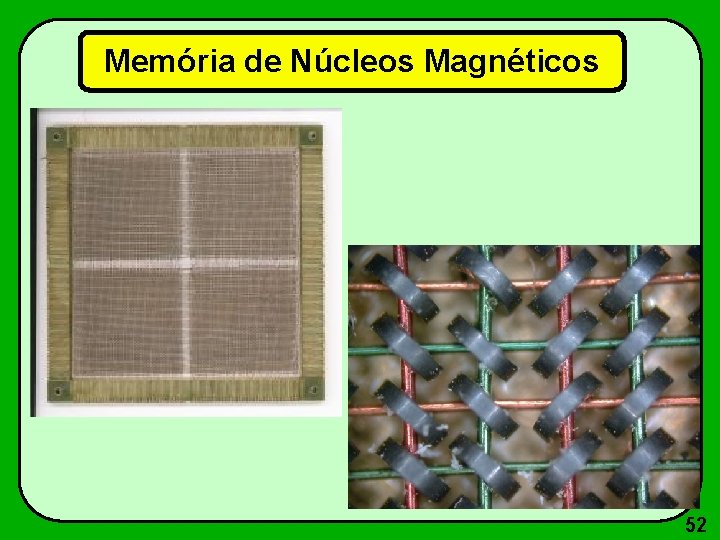

Memória de Núcleos Magnéticos 52

Memórias Integradas 53

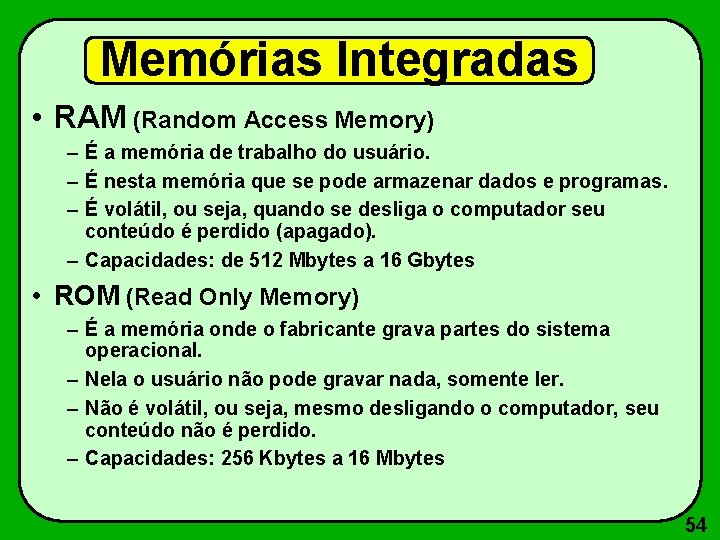

Memórias Integradas • RAM (Random Access Memory) – É a memória de trabalho do usuário. – É nesta memória que se pode armazenar dados e programas. – É volátil, ou seja, quando se desliga o computador seu conteúdo é perdido (apagado). – Capacidades: de 512 Mbytes a 16 Gbytes • ROM (Read Only Memory) – É a memória onde o fabricante grava partes do sistema operacional. – Nela o usuário não pode gravar nada, somente ler. – Não é volátil, ou seja, mesmo desligando o computador, seu conteúdo não é perdido. – Capacidades: 256 Kbytes a 16 Mbytes 54

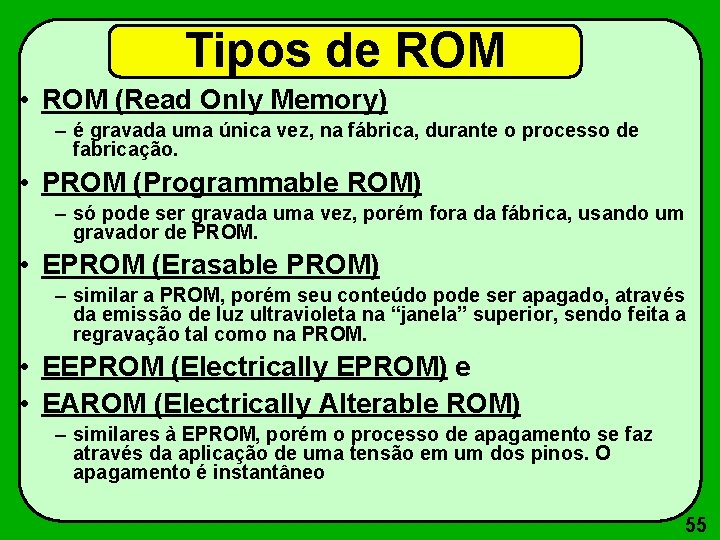

Tipos de ROM • ROM (Read Only Memory) – é gravada uma única vez, na fábrica, durante o processo de fabricação. • PROM (Programmable ROM) – só pode ser gravada uma vez, porém fora da fábrica, usando um gravador de PROM. • EPROM (Erasable PROM) – similar a PROM, porém seu conteúdo pode ser apagado, através da emissão de luz ultravioleta na “janela” superior, sendo feita a regravação tal como na PROM. • EEPROM (Electrically EPROM) e • EAROM (Electrically Alterable ROM) – similares à EPROM, porém o processo de apagamento se faz através da aplicação de uma tensão em um dos pinos. O apagamento é instantâneo 55

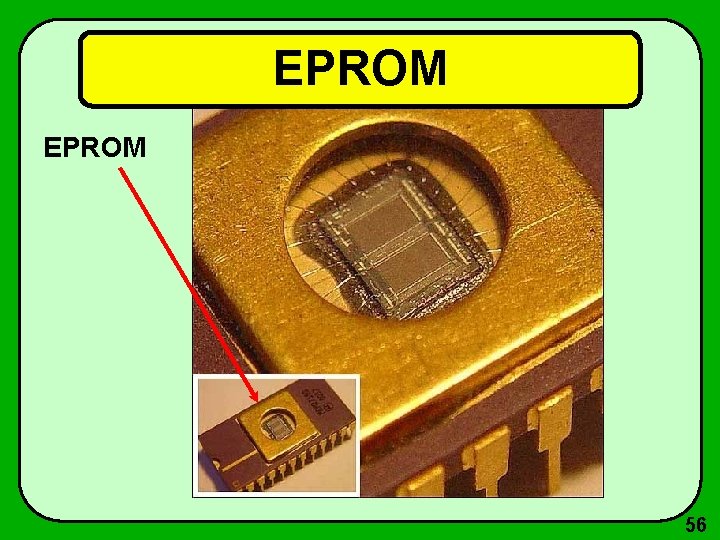

EPROM 56

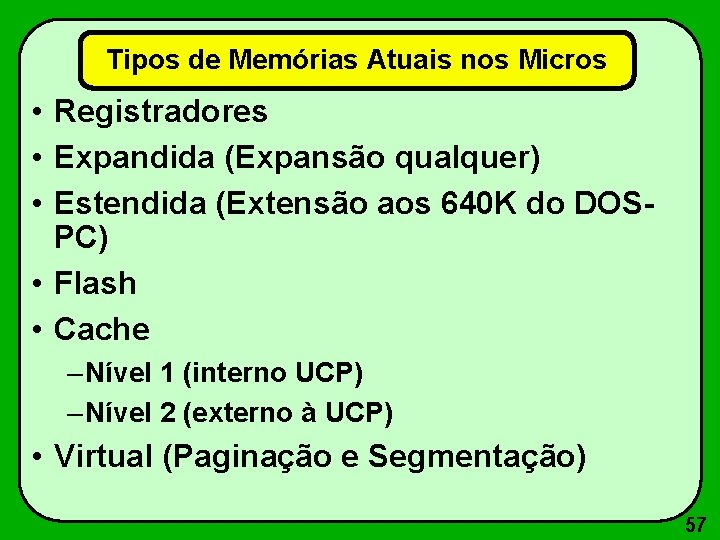

Tipos de Memórias Atuais nos Micros • Registradores • Expandida (Expansão qualquer) • Estendida (Extensão aos 640 K do DOSPC) • Flash • Cache – Nível 1 (interno UCP) – Nível 2 (externo à UCP) • Virtual (Paginação e Segmentação) 57

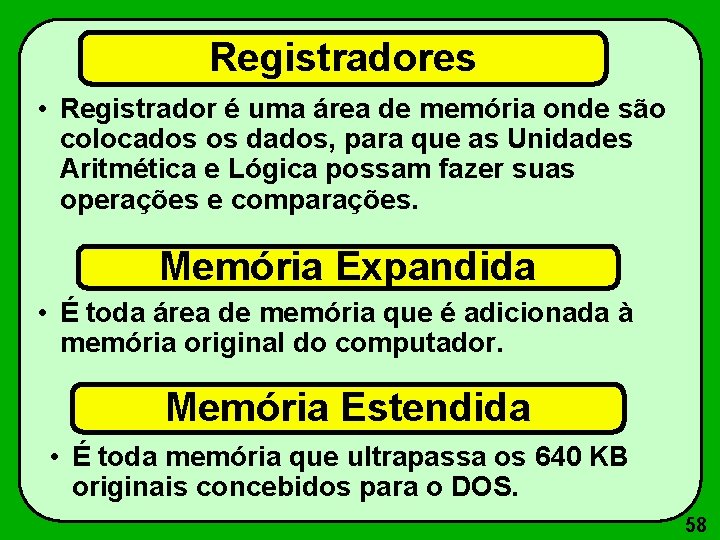

Registradores • Registrador é uma área de memória onde são colocados os dados, para que as Unidades Aritmética e Lógica possam fazer suas operações e comparações. Memória Expandida • É toda área de memória que é adicionada à memória original do computador. Memória Estendida • É toda memória que ultrapassa os 640 KB originais concebidos para o DOS. 58

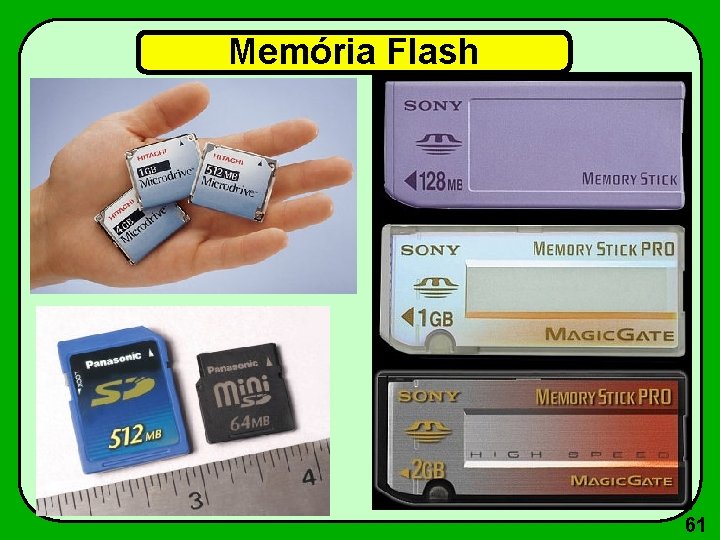

Memória Flash • É um tipo de memória similar a uma ROM em que se pode regravar os dados, até cerca de 1000 vezes. É usada para armazenar dados em “cartões de memória”. Memória Cache • É uma memória de acesso privilegiado e rapidíssimo, onde são colocados os dados mais frequentemente acessados. Tem características similares aos Registradores. • Há 2 níveis de Cache: – Cache L 1 (Level 1): fica dentro do próprio processador (tamanho pequeno) – Cache L 2 (level 2): fica na placa mãe (tamanho maior) 59

Memória Flash 60

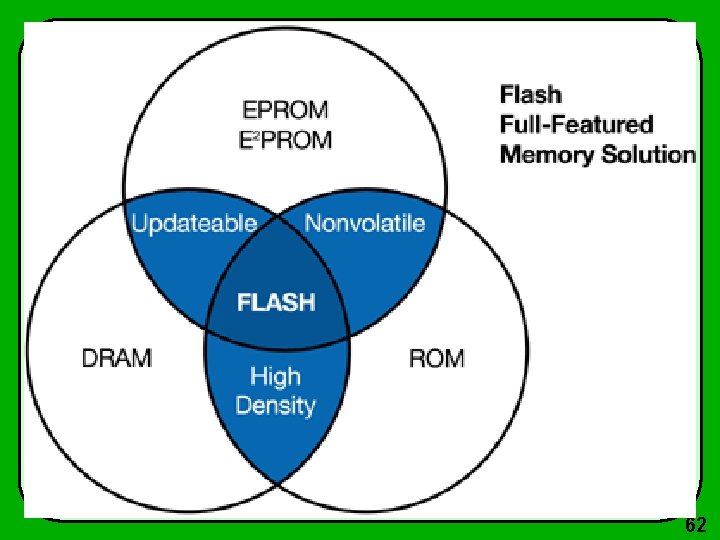

Memória Flash 61

62

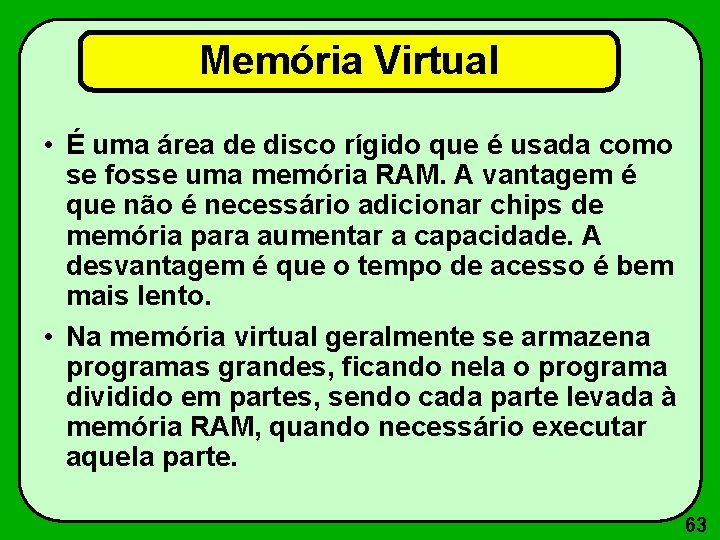

Memória Virtual • É uma área de disco rígido que é usada como se fosse uma memória RAM. A vantagem é que não é necessário adicionar chips de memória para aumentar a capacidade. A desvantagem é que o tempo de acesso é bem mais lento. • Na memória virtual geralmente se armazena programas grandes, ficando nela o programa dividido em partes, sendo cada parte levada à memória RAM, quando necessário executar aquela parte. 63

Particionamento de Programas na Memória Virtual • Dois métodos podem ser usados pelo Sistema Operacional: – Segmentação – Paginação • Segmentação: O programa é dividido em partes funcionais, chamadas “Segmentos”, sendo o tamanho destas partes variável, de acordo com o conteúdo a ser armazenado; • Paginação: O programa é dividido em partes de igual tamanho, chamadas de “Páginas”, mesmo que determinada parte funcional tenha que ocupar várias páginas, ou que numa página caibam várias partes funcionais. 64

Memórias (continuação) • RAM • DRAM (Dynamic RAM) – EDO – SDRAM – RDRAM • • • SRAM (Static RAM) - Cache VRAM (Video RAM) WRAM SIMM DIMM 65

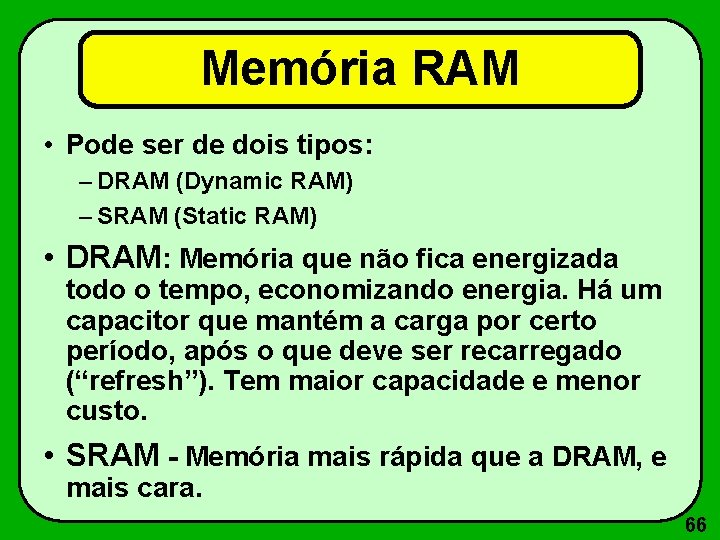

Memória RAM • Pode ser de dois tipos: – DRAM (Dynamic RAM) – SRAM (Static RAM) • DRAM: Memória que não fica energizada todo o tempo, economizando energia. Há um capacitor que mantém a carga por certo período, após o que deve ser recarregado (“refresh”). Tem maior capacidade e menor custo. • SRAM - Memória mais rápida que a DRAM, e mais cara. 66

DRAM - EDO (Extended Data Output) • Memória tipo DRAM, mais rápida, que recebe um bloco de memória por vez em sua cache interna, enquanto o processador processa este bloco, recebe outro bloco; DRAM normal recebe um byte por vez. SDRAM (Synchronous DRAM) • SDRAM- Transfere dados a cada ciclo da máquina. • DDR-SDRAM (Double Data Rate): É uma SDRAM que transfere dados 2 vezes por ciclo. RDRAM (Rambus DRAM) • Transfere dados a taxa de 1, 6 GBps, enquanto as DRAM comuns transferem a 800 MBps. 67

VRAM (Video RAM) • Memória específica para armazenar o conteúdo do que é mostrado no vídeo. Dela depende a resolução (nº PIXELS) e o nº de cores que pode ser exibido. WRAM (Window RAM) • Similar a VRAM, porém dispõe de um “buffer” da próxima imagem que será mostrada. Isto diminui o efeito de “flicker” na tela. É uma criação da Samsumg. 68

Módulos SIMM e DIMM • SIMM (Single In-Line Memory Module) – Módulo de memória em que os chips estão dispostos numa placa com um fileira única. 30, 72 e 100 pinos • DIMM (Dual In-Line Memory Module) – Módulo de memória em 72, 144, 168 e 184 pinos que os chips estão dispostos em fileira dupla. 69

UCP Registradores Cache Nível 1 Nível 2 RAM Física Memória Virtual Dispositivos de Armazenamento ROM / BIOS Armazenamento Drives Internet/ Removíveis Redes Winchester Dispositivos de Entrada Teclado Mídias Mouse Removíveis Scanner Dispositivos Camera Microf. Remotos Outros Video 70
