Introduo Engenharia de Petrleo e Gs PERFURAO Contedo
- Slides: 31
Introdução à Engenharia de Petróleo e Gás
PERFURAÇÃO
Conteúdo Programático • Introdução • Tipos de Sondas • Sistemas de Sonda • Coluna de Perfuração • Fluidos de Perfuração • Hidráulica de Perfuração • Engenharia de Poço • Classificação das Operações

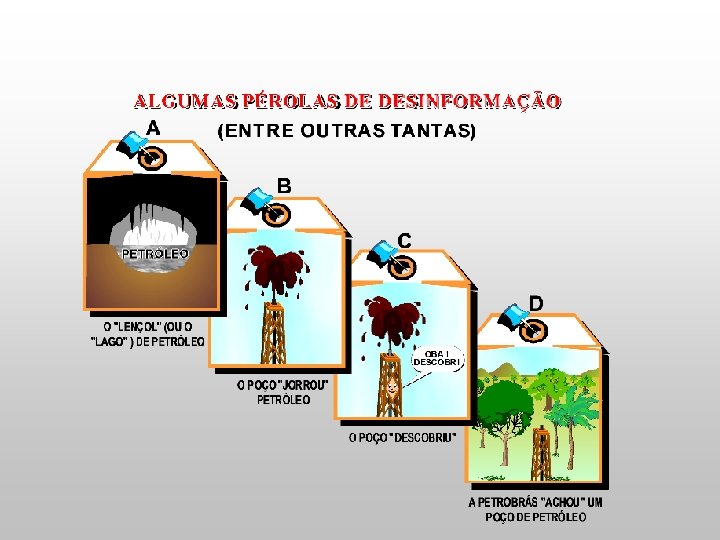

Pérolas de Desinformação OS POÇOS NÃO SÃO ACHADOS OS POÇOS SÃO PERFURADOS NOS LOCAIS ESCOLHIDOS PELA EXPLORAÇÃO
Introdução • 1 a descoberta – poço 163 (1939) - Lobato (Ba) - 214 m • Petrobras (1953) - Lei 2004 • ANP (1997) - Lei 9478

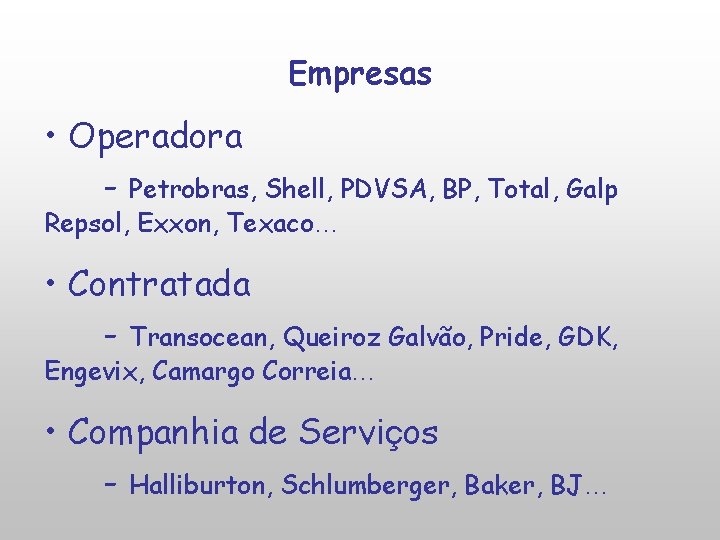

Empresas • Operadora - Petrobras, Shell, PDVSA, BP, Total, Galp Repsol, Exxon, Texaco… • Contratada - Transocean, Queiroz Galvão, Pride, GDK, Engevix, Camargo Correia… • Companhia de Serviços - Halliburton, Schlumberger, Baker, BJ…
Foi identificada uma oportunidade !!! Como chegar lá ?

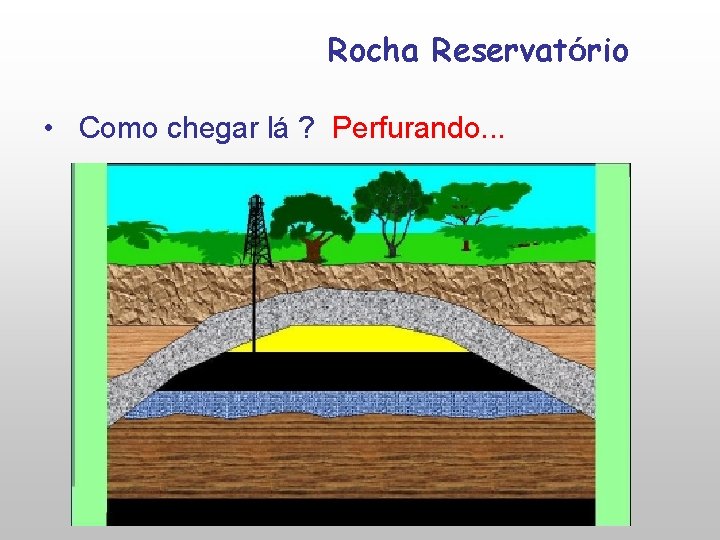

Rocha Reservatório • Como chegar lá ? Perfurando. . .
Perfuração – Analogia com dentista • Broca • Rotação • Perfurar • Peso • Limpeza • Cimento

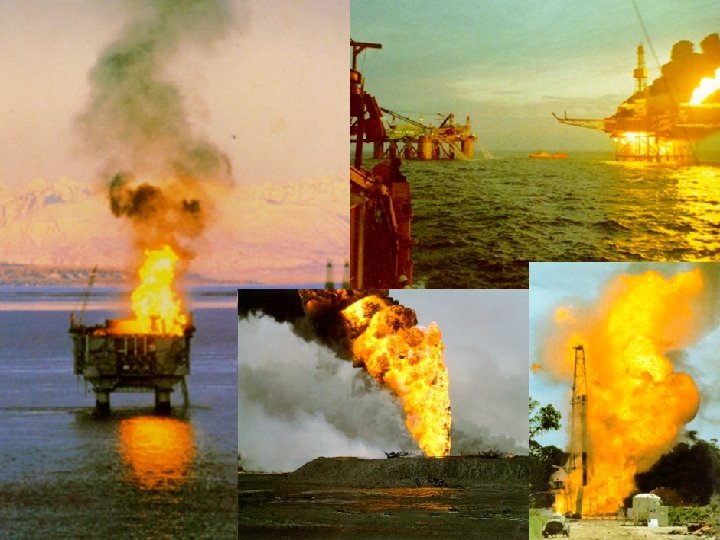

Perfuração – Analogia com dentista BLOW OUT Fluxo incontrolável de gás, óleo ou água Para o poço

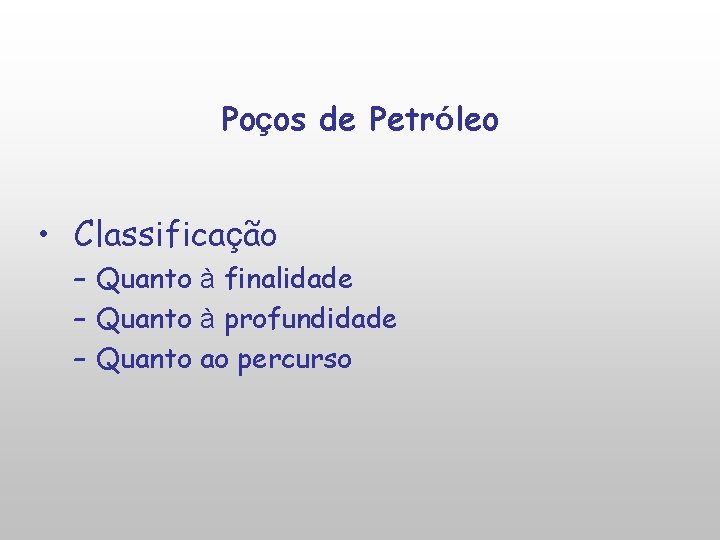

Poços de Petróleo • Classificação – Quanto à finalidade – Quanto à profundidade – Quanto ao percurso
Quanto à Finalidade v Exploratórios 1. 2. 3. 4. 5. 6. Pioneiro Estratigráfico Extensão Pioneiro Adjacente Jazida mais Rasa Jazida mais Profunda
Poços Exploratórios Achar onde está o petróleo (exploração) 4. 2. 1. 6. 5. 3.

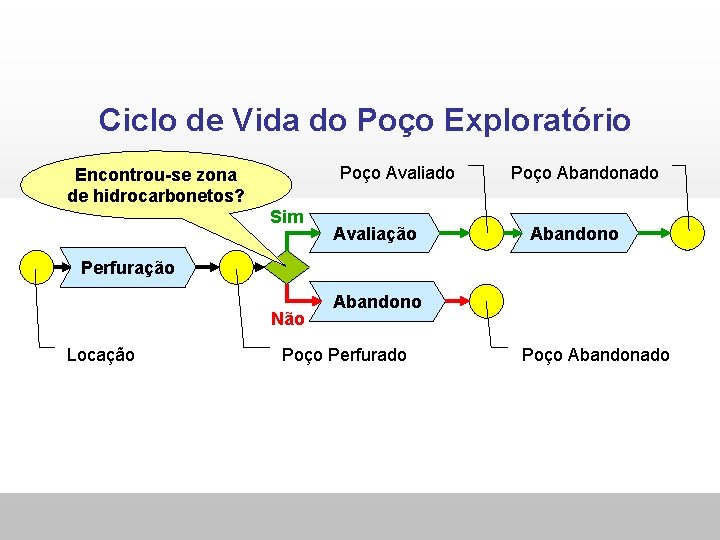

Ciclo de Vida do Poço Exploratório Poço Avaliado Encontrou-se zona de hidrocarbonetos? Sim Avaliação Poço Abandonado Abandono Perfuração Não Locação Abandono Poço Perfurado Poço Abandonado
Quanto à Finalidade v Explotatórios 7. Desenvolvimento/Produção 8. Injeção v Especiais (9)
Poços Explotatórios Buscar de onde tem (explotação) 7. 8.

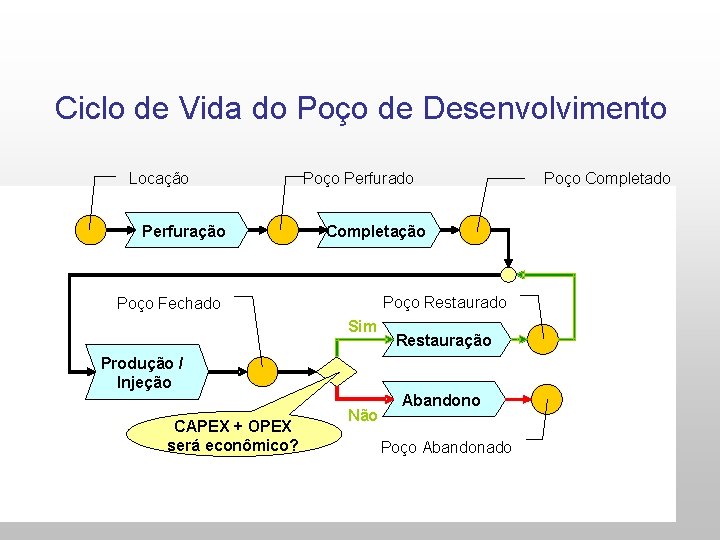

Ciclo de Vida do Poço de Desenvolvimento Locação Perfuração Poço Perfurado Completação Poço Restaurado Poço Fechado Sim Restauração Produção / Injeção CAPEX + OPEX será econômico? Não Abandono Poço Abandonado Poço Completado
Quanto à Profundidade do Poço • Raso - até 1000 metros; • Médio - de 1000 a 2500 metros; • Profundo - de 2500 a 4000 metros; • Ultra-profundo - mais de 4000 metros.
Quanto à Profundidade • Rasos (TVD < 1500 m) • Médios (1500 m < TVD < 2500 m) • Profundos (TVD > 2500 m)
Quanto ao Percurso • Vertical • Direcional - Horizontal Grande Afastamento (Afastamento Horizontal: > 2, 5 X TVD ou > 4000 m) Multilaterais
Poço Vertical
Poço Direcional
Poço Direcional: Horizontal
Poço Direcional: Grande Afastamento
Poço Direcional: Multilaterais
Componentes dos Custos de Perfuração – Sonda e Equipe de Perfuração – Apoio Logístico – DMM (Desmontagem, Movimentação e Montagem) – Revestimento – Cimentação – Fluido de Perfuração – Cabeça de Poço – Brocas – Outros custos
Componentes dos Custos de Perfuração
OPERAÇÕES BÁSICAS PERFURAR REVESTIR CIMENTAR MANOBRAR
Tempos Operacionais (%)
