Introduo Classificao dos processos de fabricao Introduo Unio

Introdução Classificação dos processos de fabricação

Introdução União: É a ligação permanente de duas ou mais peças. Tipos: Por dobra Por extrusão Por rebitagem

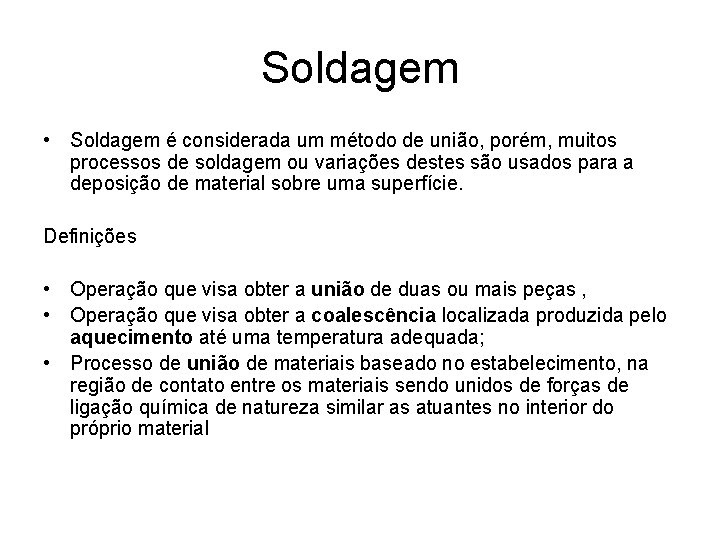

Soldagem • Soldagem é considerada um método de união, porém, muitos processos de soldagem ou variações destes são usados para a deposição de material sobre uma superfície. Definições • Operação que visa obter a união de duas ou mais peças , • Operação que visa obter a coalescência localizada produzida pelo aquecimento até uma temperatura adequada; • Processo de união de materiais baseado no estabelecimento, na região de contato entre os materiais sendo unidos de forças de ligação química de natureza similar as atuantes no interior do próprio material

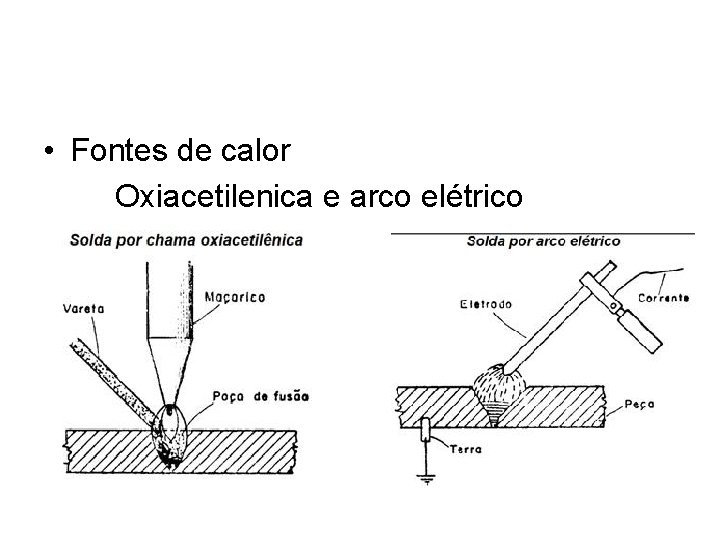

• Fontes de calor Oxiacetilenica e arco elétrico

• Vantagens • • Juntas de integridade e eficiência elevada Grande variedade de processos Aplicável em diversos materiais Operação manual ou automática Pode ser altamente portátil Custo em geral, razoavelmente baixo Juntas não apresenta problemas de perda de aperto • Uniformidade.

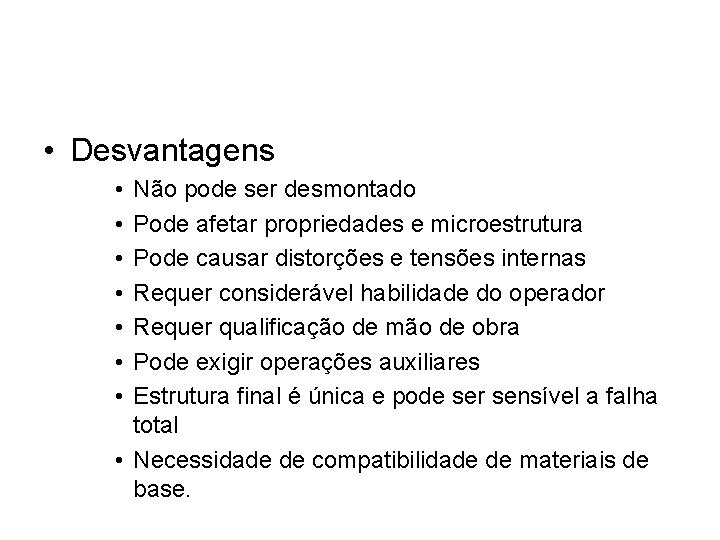

• Desvantagens • • Não pode ser desmontado Pode afetar propriedades e microestrutura Pode causar distorções e tensões internas Requer considerável habilidade do operador Requer qualificação de mão de obra Pode exigir operações auxiliares Estrutura final é única e pode ser sensível a falha total • Necessidade de compatibilidade de materiais de base.

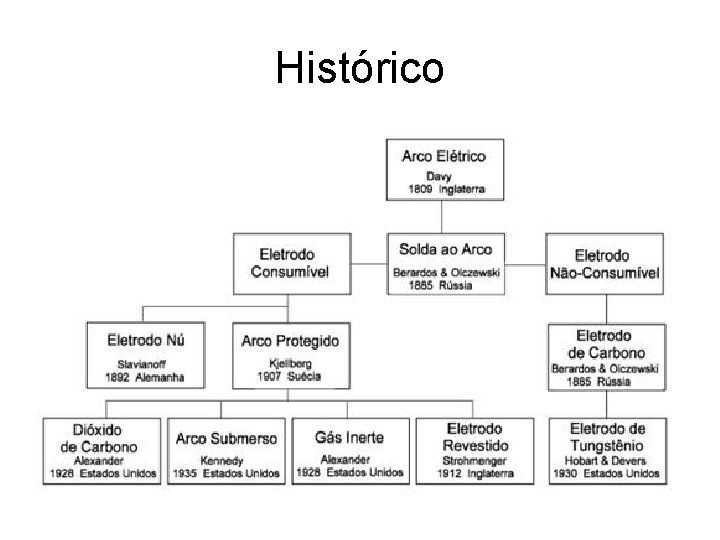

Histórico

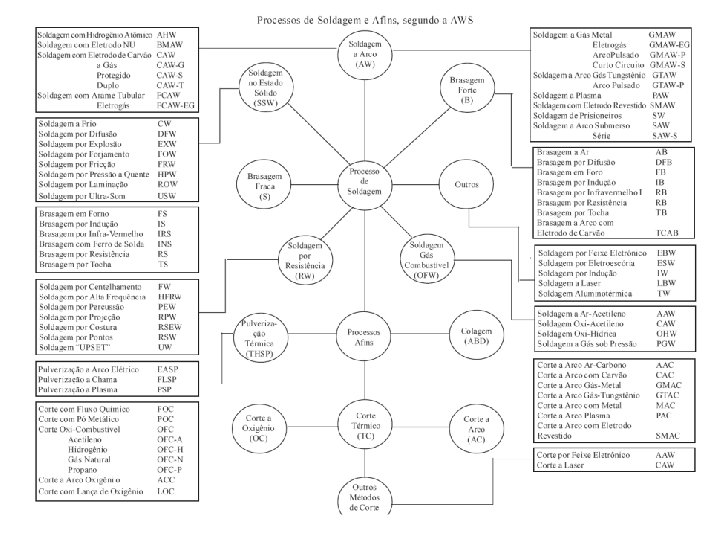

Evolução dos processos de soldagem

Formação de uma junta soldada De uma forma simplificada, uma peça metálica é formada por um grande número de átomos dispostos em um arranjo espacial característico

Formação de uma junta soldada • Os átomos da estrutura cristalina estão cercados de vários vizinhos, situação que as leva a estarem na condição de mínima energia, o que não ocorre na superfície do material, onde os átomos não estão com um nível maior de energia. Variação de energia potencial

Formação de uma junta soldada • A energia dos átomos da superfície do material poderia ser levada a condições dos átomos do interior da estrutura cristalina, bastaria aproximar duas peças metálicas a uma distancia suficientemente pequena para formar uma ligação permanente. Aproximação de superfícies

Formação de uma junta soldada • Em condições normais isso não é possível devido a existência de inúmeros obstáculos que impedem uma aproximação das superfícies ate uma distancia r 0. Superfície metálica

• Rugosidade em alguns processos de fabricação

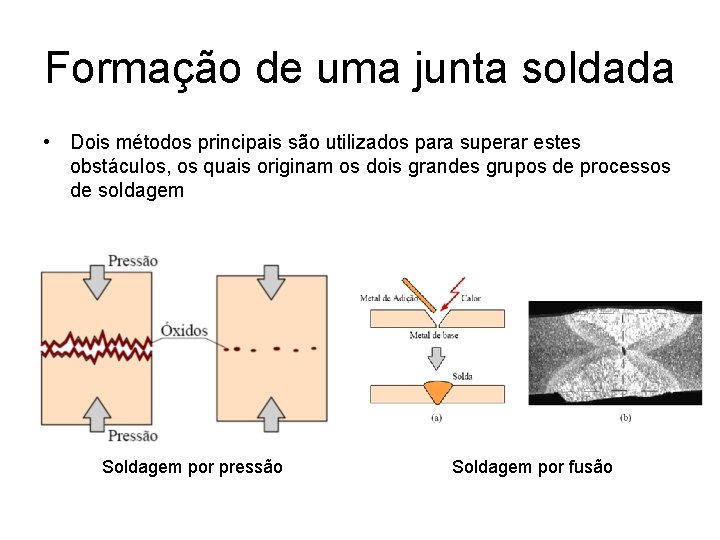

Formação de uma junta soldada • Dois métodos principais são utilizados para superar estes obstáculos, os quais originam os dois grandes grupos de processos de soldagem Soldagem por pressão Soldagem por fusão

• Soldagem por pressão – Aplicação de elevada pressão – Produz deformação plástica – No geral as peças são aquecidas localmente – Permite a aproximação atômica.

• A soldagem por fusão é a operação que após finalizada resulta num cordão de solda fundido com diluição parcial entre as peças. A estrutura da região soldada apresenta características que se assemelham a de um material fundido e também uma região que pode sofrer mudança na microestrutura

b)Ferrita de contorno de grão e em placas. Dureza=270 HV c) Ferrita( 8%)/Perlita( 17%) d)Ferrita( 50%)/Perlita( 45%) Bainita( 15%)/ Martensita Bainita( 5%). Dureza=225 HV ( 60%). Dureza = 340 HV a) Macrografia da solda do Cp crítico

• Essa microestrutura heterogênea pode levar a falhas estruturais, como as observadas em navios da segunda guerra mundial.

Terminologia de soldagem Terminologia

Junta: São as partes da peça sobre as quais a soldagem será realizada, existem cinco tipos básicos. Tipos de junta

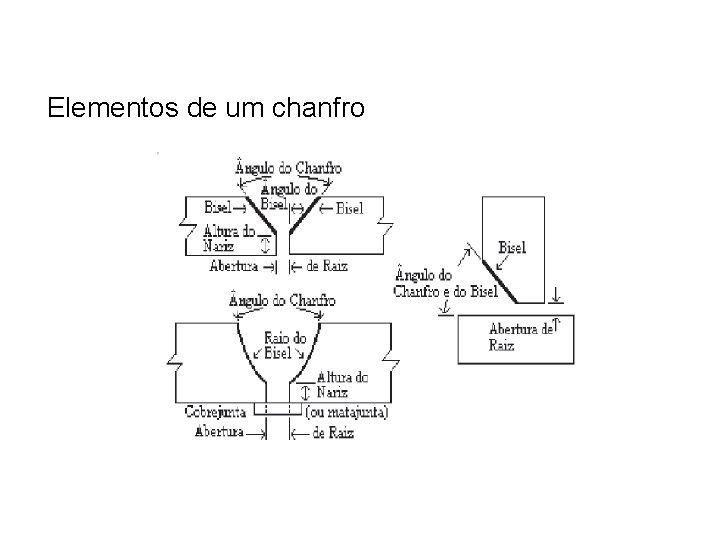

Elementos de um chanfro

• Elementos de um cordão de solda (filete)

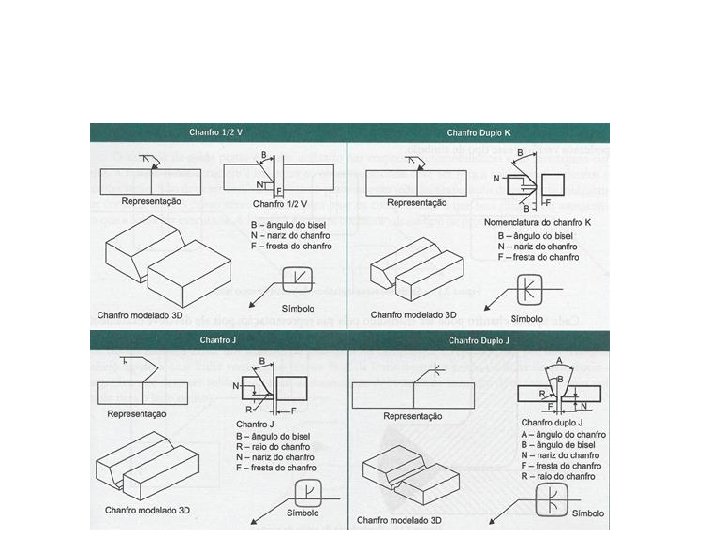

Tipos de chanfro

Passes numa junta soldada

Posições de soldagem

Simbologia com elementos de soldagem AWS A 2. 4 - 86

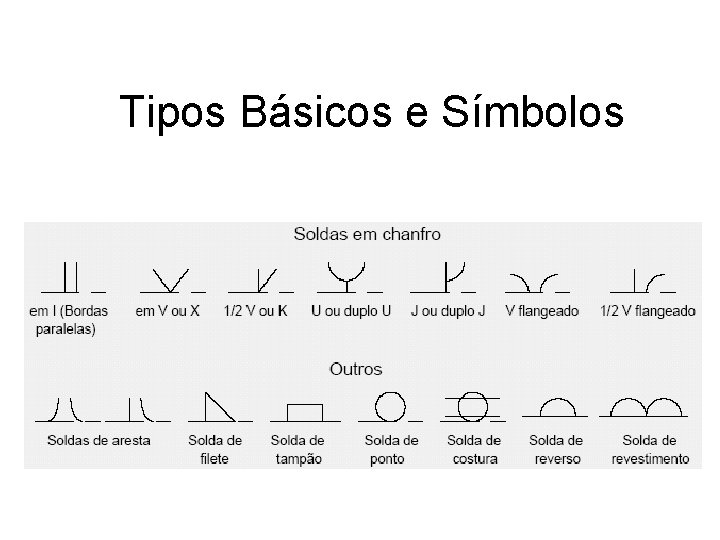

Tipos Básicos e Símbolos

Símbolos Suplementares

Tipos Básicos e Símbolos

Simbologia de soldagem

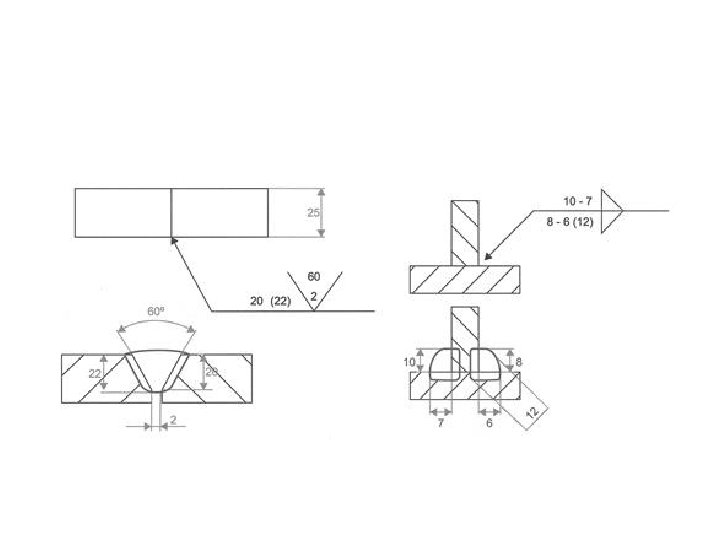

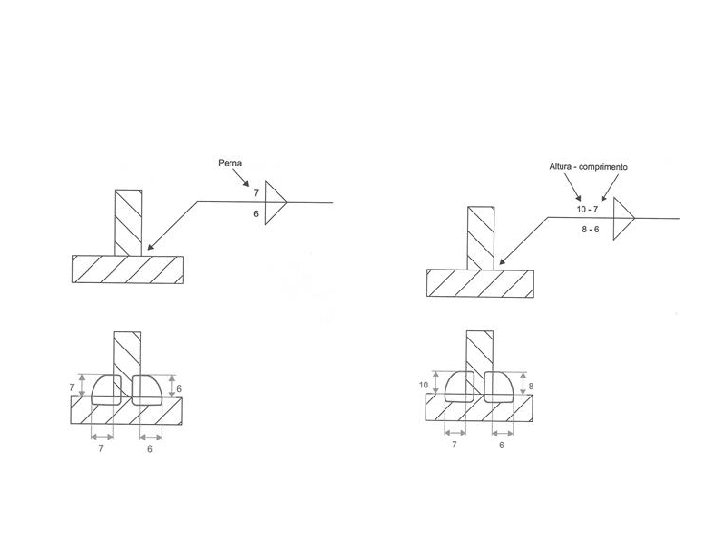

Exemplos

Exemplos

Exemplos

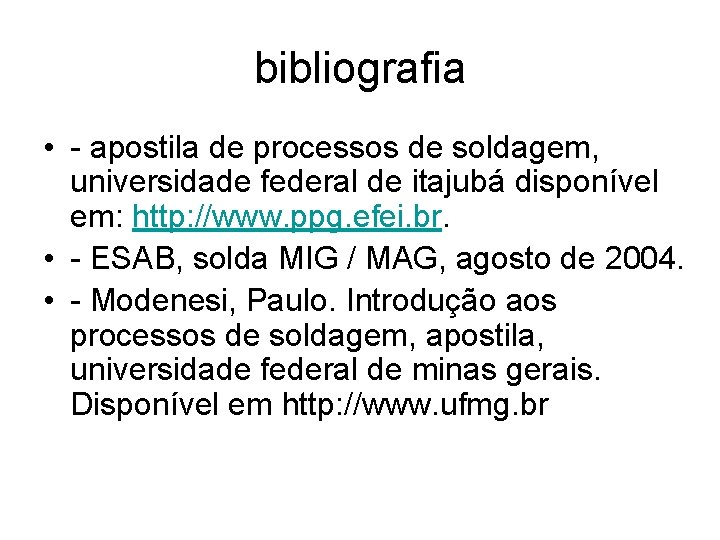

bibliografia • - apostila de processos de soldagem, universidade federal de itajubá disponível em: http: //www. ppg. efei. br. • - ESAB, solda MIG / MAG, agosto de 2004. • - Modenesi, Paulo. Introdução aos processos de soldagem, apostila, universidade federal de minas gerais. Disponível em http: //www. ufmg. br
