Introduo a Bancos de Dados Introduo Informtica DCC

Introdução a Bancos de Dados Introdução à Informática DCC -UFMG

Bancos de Dados Aula 1

Problema n n n Uma empresa mantém informações sobre todos os seus funcionários e produtos em arquivos. Problemas: Os programas e arquivos são criados por programadores diferentes Ambiente não permite consulta aos dados de forma eficiente. Dados podem estar em diferentes formatos Dificuldade de se trabalhar com múltiplos usuários e ainda os problemas de segurança.

SGBDs n n Um sistema de gerenciamento de bancos de dados (SGBD) consiste numa coleção única de dados inter-relacionados e um conjunto de programas para acessar esses dados. Objetivo: proporcionar um ambiente conveniente para retirar, acessar e armazenar informação no banco de dados.

Objetos n Objetos são abstrações de coisas semelhantes. n n Desconsideramos detalhes nas abstrações. Por exemplo, uma pessoa pode ser entendida como um empregado de uma empresa, uma paciente de um hospital, um criminoso em uma delegacia, etc. . .

Definição de um objeto

Atributos n Um atributo é a abstração de uma única característica possuída pelas entidades que foram classificadas como um objeto, ou seja, uma característica comum a todas essas entidades. COR

Exemplo n Atributos do objeto carro: n n n Cor Marca Ano de fabricação Modelo Preço

Tipos de atributos n Os atributos podem ser: n n n descritivos: refletem características intrínsecas ao objeto (ex: cor) nominativos: nomes (ex: código do carro). referenciais: fatos que ligam uma instância de um objeto a uma instância de outro objeto. (ex: fabricante)

Tipos de atributos n Defina um atributo descritivo, um nominativo e um referencial para o objeto Empregado mostrado abaixo:

Tipos de atributos n n n Descritivo: Salário Nominativo: Código. Empregado Referencial: Nome. Departamento

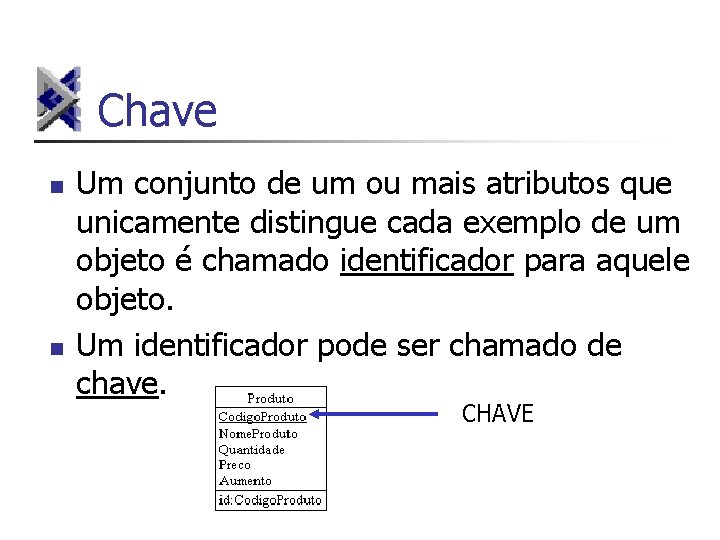

Chave n n Um conjunto de um ou mais atributos que unicamente distingue cada exemplo de um objeto é chamado identificador para aquele objeto. Um identificador pode ser chamado de chave. CHAVE

Chave n Seja a entidade abaixo. Como ela pode ser criada em forma de tabela ? Que atributo seria a chave?

Chave

Bancos de Dados Aula 2

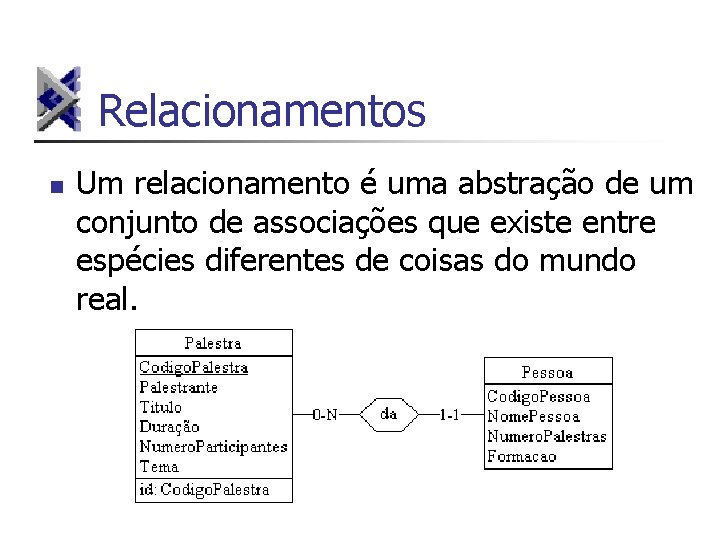

Relacionamentos n Um relacionamento é uma abstração de um conjunto de associações que existe entre espécies diferentes de coisas do mundo real.

Tipos de relacionamentos n Os relacionamentos podem ser: n n n um para um: um departamento possui um diretor. Um diretor é de um departamento.

Tipos de relacionamentos n Um para muitos: um departamento possui de 0 a N empregados. um empregado trabalha em um departamento.

Tipos de relacionamentos n n Muitos para muitos: autores escrevem livros. Essa multiplicidade de cada relacionamento é também chamada de cardinalidade.

Problema n Suponha que você seja dono de uma locadora de vídeos. Você deseja armazenar dados de estoque e empréstimos dos seus filmes.

Definição das Entidades n n n Quais coisas do mundo real fazem parte do universo do seu problema? Objeto: Fita. No modelo entidade-relacionamento, os objetos são chamados de entidade.

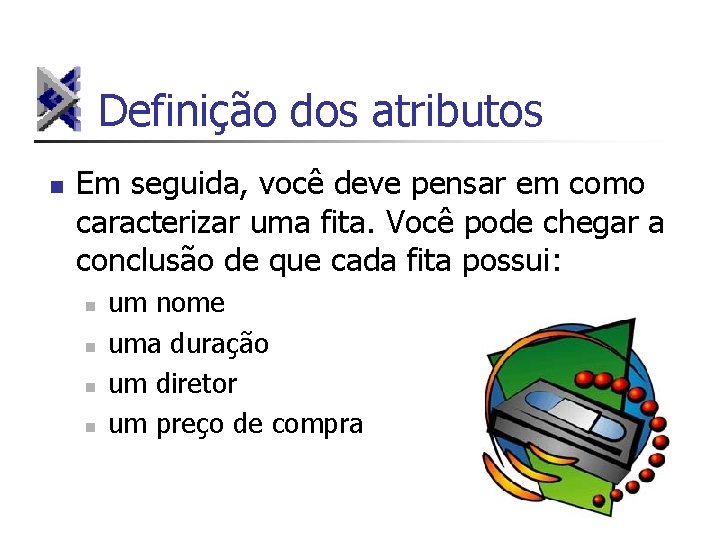

Definição dos atributos n Em seguida, você deve pensar em como caracterizar uma fita. Você pode chegar a conclusão de que cada fita possui: n n um nome uma duração um diretor um preço de compra

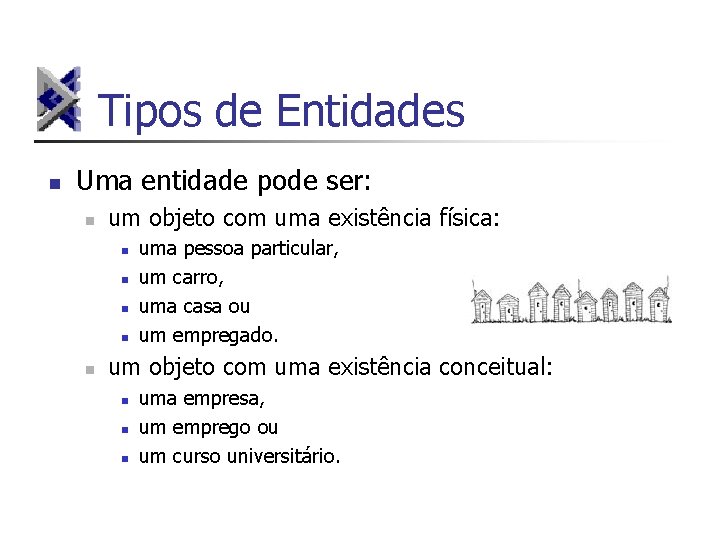

Tipos de Entidades n Uma entidade pode ser: n um objeto com uma existência física: n n n uma pessoa particular, um carro, uma casa ou um empregado. um objeto com uma existência conceitual: n n n uma empresa, um emprego ou um curso universitário.

Representação da Entidade

Instâncias da Entidade

Representação das entidades

Chaves n As entidades podem possuir chave: um atributo cujo valor que identifica unicamente a entidade.

Exemplo - Chave n Pessoa n n n Aluno n n CPF Número da carteira de identidade Número de matrícula Não pode haver duas pessoas com o mesmo número de CPF!!!

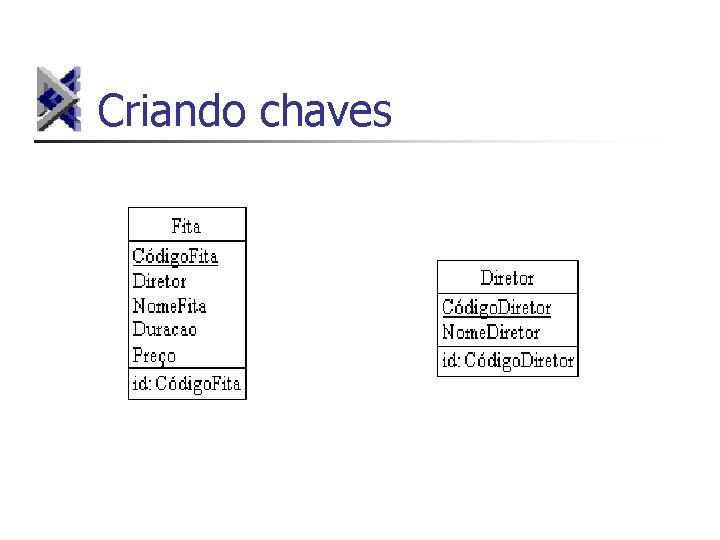

Criando chaves

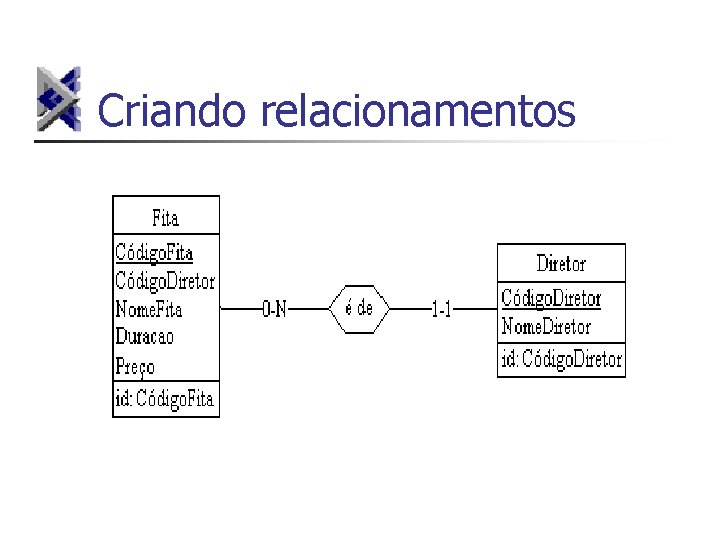

Criando relacionamentos

Cardinalidade n n n Todo relacionamento possui uma cardinalidade. Um filme é dirigido por apenas um diretor (1 -1) e um diretor pode dirigir de zero a muitos filmes (0 N). A cardinalidade deste relacionamento é "zero para n". (Pode haver um diretor que não dirigiu nenhum filme).

Bancos de Dados Aula 3

Modelo Relacional n n O modelo relacional representa o banco de dados como um conjunto de tabelas que podem se relacionar. Cada tabela é composta por um conjunto de valores divididos pelos seus diversos campos.

Exemplo

Transição ER - Relacional n n Diagrama de entidade - relacionamento é diretamente convertido no modelo relacional. Cada entidade criada no modelo entidaderelacionamento será considerada uma tabela no Access.

Criação dos campos n n As colunas de uma tabela no modelo relacional correspondem aos atributos do modelo entidade-relacionamento. Na definição de uma tabela, podemos definir para cada campo: n nome, tipo, descrição.

Propriedades dos campos n Para cada campo, podemos definir as seguintes propriedades: n n n tamanho, valor padrão requerido.

Exemplo de propriedades n n Atributo Nome. Fita da Tabela Fita. Tamanho do campo: este campo possui tamanho 100, ou seja, podem ser inseridos nesta tabela nomes de fitas de até 100 caracteres. Valor padrão: este campo não possui valor padrão. Requerido: é obrigatório sempre definir um valor para o campo "Nome. Fita".

Exemplos de propriedades

Criação de chaves e relacionamentos

Recursos do Access n n O Microsoft Access torna o tratamento das informações contidas nos bancos de dados muito mais fácil. Ele trabalha com os recursos: n n n consultas, relatórios e formulários.

Consultas n Para a tabela abaixo, podemos fazer algumas consultas:

Consultas n n Quais os nomes dos filmes cuja duração é maior que 135 minutos? Quais os nomes dos filmes cujo preço seja é menor que 21, 00 reais?

Relatórios n n n As consultas podem ser visualizadas na própria tela do computador ou através de relatórios. Os relatórios trazem os dados que satisfazem a um certo critério de uma consulta. Exemplo, um relatório com todos os filmes da locadora que custaram mais que 21 reais.

Exemplo - Relatório

Formulários n n Formulários são muito usados para entrada de dados em seu banco de dados. Possuem uma interface que permite que o usuário entre dados de forma fácil e simples.

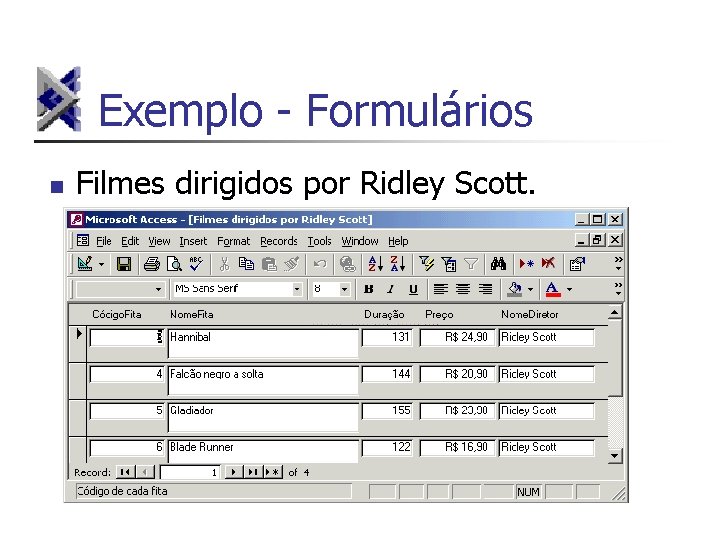

Exemplo - Formulários n Filmes dirigidos por Ridley Scott.

Normalização n Perigos potenciais no projeto de um banco de dados: n n n repetição de informação: informações repetidas consomem espaço de armazenamento e dificultam a atualização. incapacidade de representar parte da informação: por vezes temos que incluir valores nulos nos bancos de dados. perda de informação.

Normalização n n Para evitar esses problemas, o projeto de um banco de dados deve passar pela fase de normalização. Um processo de transformação das relações (tabelas e relacionamentos) em novas relações pela aplicação de quebra de tabelas.

Normalização n Este processo tem como conseqüências: n n problemas de anomalias e inconsistências diminuem relações se tornam simplificadas e regulares aumento de integridade dos dados. O processo de normalização consiste de três fases.

Primeira Forma Normal (1 a. FN) n A primeira forma normal (1 a FN) diz que todos os atributos admitem apenas valores atômicos, ou seja, os valores devem ser simples, não repetidos.

Primeira Forma Normal (1 a. FN) Não está na 1 a. FN

Primeira Forma Normal (1 a. FN) ( Dados repetidos )

Procedimento (1 a FN) n n n Identificar a chave primária da tabela. Identificar o grupo repetitivo e removê-lo da tabela. Criar uma nova tabela com a chave primária da tabela anterior e a do grupo repetitivo.

Segunda Forma Normal (2 a. FN) n n Para que a segunda forma normal seja obedecida, a primeira forma normal deve ser satisfeita também. A segunda forma normal (2 a FN) diz que cada atributo não chave deve ser dependente de toda a chave primária, ou seja, não podem existir atributos que não dependam da chave ou dependam apenas de parte da chave primária.

Segunda Forma Normal (2 a. FN) ( Cidade não depende de Codigo-Fornecedor )

Procedimento (2 a FN) n n n Identificar os atributos que não são funcionalmente dependentes de toda a chave primária. Remover da tabela todos esses atributos identificados e criar uma nova tabela com eles. Os atributos removidos devem ser dependentes da chave primária da nova tabela.

Terceira Forma Normal (3 a. FN) n n Para que a terceira forma normal seja obedecida, a segunda forma normal deve ser satisfeita também. A terceira forma normal diz que cada atributo não chave é dependente da chave primária e que todos os atributos não chave são independentes entre si.

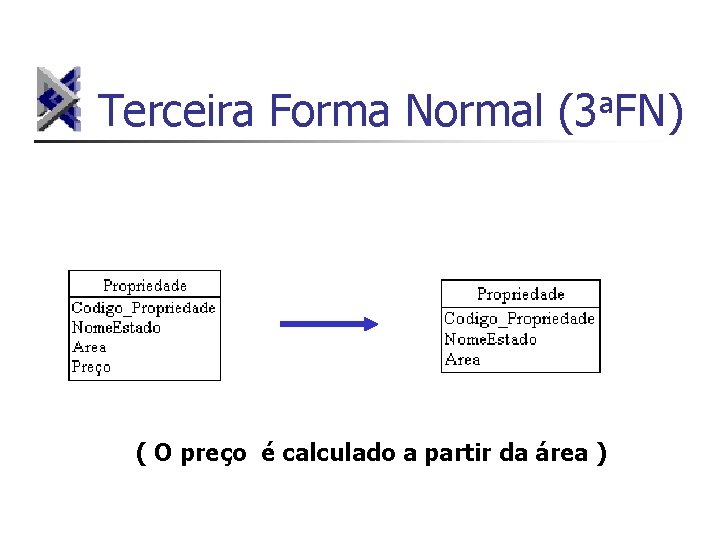

Terceira Forma Normal (3 a. FN) ( O preço é calculado a partir da área )

Procedimento (3 a FN) n n n Identificar todos os atributos que são dependentes de outros atributos não chave. Removê-los e criar uma nova tabela com os mesmos. Os atributos removidos devem ser dependentes da chave primária da nova tabela.
