Introduction to OOAD ObjectOriented Analysis and Design 1
Introduction to OOAD (Object-Oriented Analysis and Design) 1
Faktor Utama Kegagalan P/L l l l Kebutuhan kustomer tidak bisa dipahami dan ditangkap dengan tepat Kebutuhan kustomer sering mengalami perubahan Kustomer tidak bisa bekerja sama dengan pengembang Pengembang kurang memiliki kecakapan dalam menjalankan tugas Sistem yang dikembangkan tidak terlalu banyak memberikan manfaat kepada kustomer 2
Why Object-Oriented? 3
Video 4
What is a model and why? A model is a simplification of reality. l Pemodelan adalah suatu cara berpikir tentang persoalan menggunakan model-model yang diorganisasikan seputar dunia nyata. l l l To understand why a software system is needed, what it should do, and how it should do it. To communicate our understanding of why, what and how. To detect commonalities and differences in your perception, my perception, his perception and her perception of reality. To detect misunderstandings and miscommunications. 5
apabila kita gagal membuat perencanaan dengan baik, maka kita sebetulnya merencanakan untuk gagal. . . 6
METODE ANALISIS l Ada beberapa pendekatan yang biasa digunakan dalam menganalisa suatu sistem, l yaitu: l l l Functional Decomposition Data Flow Approach Object Oriented 7
Functional Decomposition 8
Object-oriented development OOA Mempelajari domain permasalahan bisnis untuk merekomendasikan perbaikan dan menentukan kebutuhan sistem untuk menyelesaikan permasalahan. l OOD Menentukan solusi teknis atau rancangan/computer-based dimana solusi ini berdasarkan kebutuhan sistem yang telah diidentifikasi pada proses analisis. l OOP is concerned with realising an OOD using an OO programming language such as Java or C++. l
Kenapa OOAD l Karena : l l Memudahkan pemanfaatan ulang code dan arsitektur Lebih mencerminkan dunia nyata (lebih tepat dalam menggambarkan entitas perusahaan, dekomposisi berdasarkan pembagian yang natural, lebih mudah untuk dipahami dan dirawat) Kestabilan (perubahan kecil dalam requirement tidak berarti perubahan yang signifikan dalam system yang sedang dikembangkan) Lebih mudah disesuaikan dengan perubahan
Kenapa OOAD Melihat segala hal sebagai sebuah objek l Komunikasi/Interaksi antar objek dilakukan melalui pengiriman pesan (message) l Objek bersifat independen : dipandang sebagai sebuah entitas mandiri yang memiliki peran atau tanggung jawab tertentu l Objek Di Sekitar Kita? l 11
What is an Object? l Informally, an object represents an entity, either physical, conceptual, or software (sebuah object adalah representasi dari sebuah entitas, baik fisik, konseptual maupun software. ) l Physical entity Truck l Conceptual entity Chemical Process l Software entity
Konsep OO • Object • adalah: Definisi Formal : sebuah object adalah sebuah entitas dengan boundary yang terdefinisi dengan baik dan identitas yang menengkapsulasi state dan behaviour. • • State : direpresentasikan oleh atribut dan relationship Behaviour : direpresentasikan oleh operasi, method dan state machine 13
Memahami Objek 14
The Relationship Between Classes and Objects Sebuah Class merupakan definisi abstract dari sebuah object. • Class mendefinisikan struktur dan behaviour dari masing object di dalam sebuah class. • Class bertugas sebagai template untuk pembuatan class. l Jadi obyek merupakan hasil instansiasi dari class Obyek disebut juga dengan instance l Class Objects Professor Smith Professor Mellon Professor Jones
Classes of Objects l How many classes do you see?

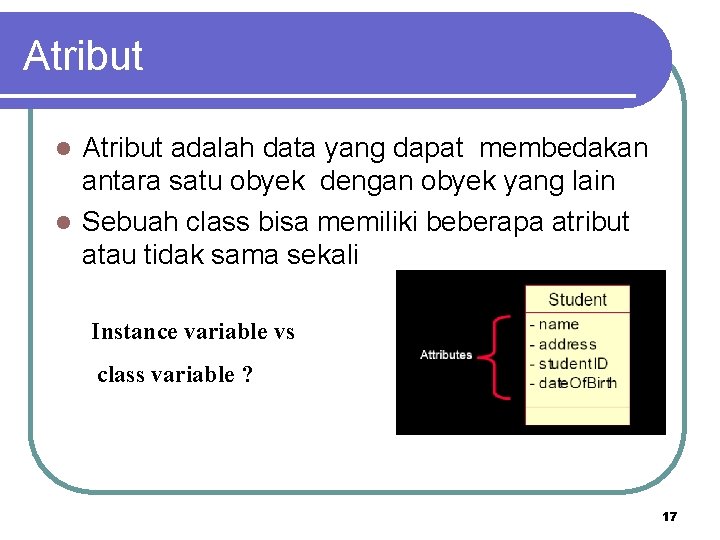

Atribut adalah data yang dapat membedakan antara satu obyek dengan obyek yang lain l Sebuah class bisa memiliki beberapa atribut atau tidak sama sekali l Instance variable vs class variable ? 17

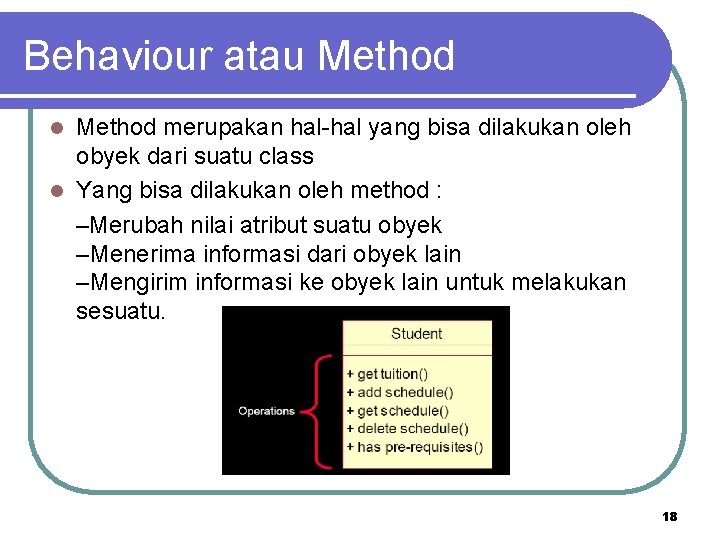

Behaviour atau Method merupakan hal-hal yang bisa dilakukan oleh obyek dari suatu class l Yang bisa dilakukan oleh method : –Merubah nilai atribut suatu obyek –Menerima informasi dari obyek lain –Mengirim informasi ke obyek lain untuk melakukan sesuatu. l 18
Employee object & class Class Object Employee 16 name: John address: M Street No. 23 date. Of. Birth: 02/10/65 employee. No: 324 socialecurity. No: E 342545 department: Sale manager: Employee 1 salary: 2340 stauts: current tax. Code: 3432 …. Eployee 16. join(02/05/1997) Eployee 16. retire(03/08/2005) Eployee 16. change. Detail(“X Street No. 12”) 19
Basic Principles of Object Orientation l Abstraksi (Abstraction) l Pewarisan (Inheritance) l Banyak Bentuk (Polymorphism) l Pembungkusan (Encapsulation) l Pengiriman Pesan (Message Sending) 20
Abstraction Focus on the essential Omits tremendous amount of details …Focus on what an object “is and does” Secara sederhana dikatakan membuang atribut obyek dan operasi yang hanya sampai pada yang benar-benar diperlukan. 21
Abstraksi Terkait Sudut Pandang 22
Encapsulation q Menyembunyikan detail dari sebuah objek q Abstraction dan encapsulation saling berkomplemen: - Abstraction fokus pada sudut pandang dari luar - Encapsulation membatasi client dari melihat isi dari dalam sebuah object 23
24
25
What is Object-Orientation - Another Example of Abstraction and Encapsulation Class Car <<instance. Of>> Attributes q Model q Location q #Wheels = 4 Operations q Start q Accelerate 26

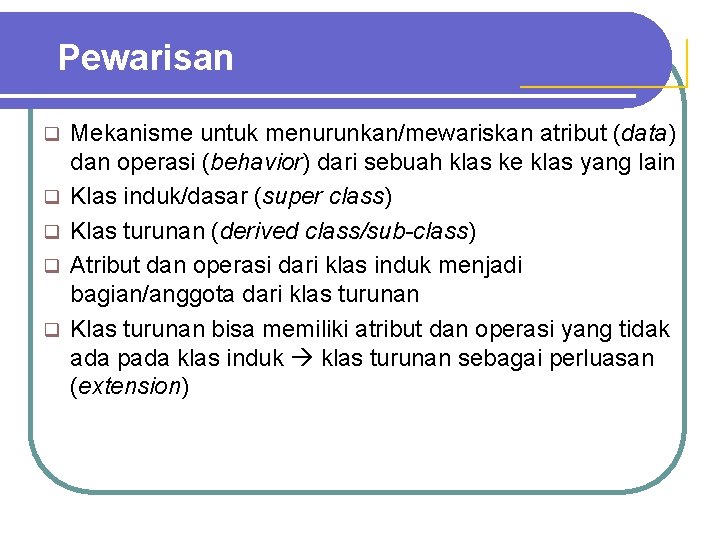

Pewarisan q q q Mekanisme untuk menurunkan/mewariskan atribut (data) dan operasi (behavior) dari sebuah klas ke klas yang lain Klas induk/dasar (super class) Klas turunan (derived class/sub-class) Atribut dan operasi dari klas induk menjadi bagian/anggota dari klas turunan Klas turunan bisa memiliki atribut dan operasi yang tidak ada pada klas induk klas turunan sebagai perluasan (extension)
Pewarisan
Contoh Pewarisan 29
- Subclass vs. Superclass • Specialization: The act of defining one class as a refinement of another. • Subclass: A class defined in terms of a specialization of a superclass using inheritance. • Superclass: A class serving as a base for inheritance in a class hierarchy • Inheritance: Automatic duplication of superclass attribute and behavior definitions in subclass. Person name SSN Student std-id level Employee emp-id age multiple inheritance? 30
Polymorphism q Sebuah operasi memiliki nama yang sama pada class yang berbeda q Operasi yang sama jika diterapkan pada object yang berbeda akan mengakibatkan operasi yang berbeda pula 31
32
Objects of different classes respond to the same message differently. Person name SSN pay. Tuition Student std-id level Employee emp-id pay. Tuition In-State Student Out-of-State Student state pay. Tuition 33
-Interfaces • • Information hiding - all data should be hidden within a class, at least in principle. make all data attributes private provide public methods to get and set the data values (cf. Java design patterns) e. g. Grade information is usually confidential, hence it should be kept private to the student. Access to the grade information should be done through interfaces, such as set. Grade and get. Grade Student std-id level set. Grade get. Grade pay. Tuition set. Grade() get. Grade() 34

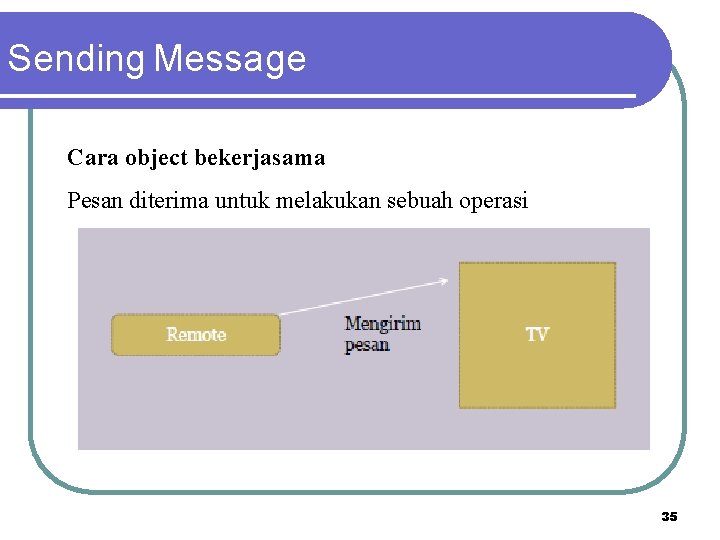

Sending Message Cara object bekerjasama Pesan diterima untuk melakukan sebuah operasi 35
How to do OOAD - notation UML is a notation. l So are English, Elvish, Ku, … l 36
A Unified Language + A Good Process + A Good Goal, perhaps 37
Apakah UML itu? l Unified Modeling Language (UML) adalah keluarga notasi grafis yang didukung oleh meta-model tunggal, yang membantu pendeskripsian desain sistem perangkat lunak, khususnya sistem yang dibangun menggunakan pemrograman berorientasi objek (OO).
Software l UML l Tool : Rational Rose l Bahasa Pemrograman : Java l. NET l ≠ ASP, PHP dan Script yang lain l
Diagram-Diagram UML Diagram Kegunaan Activity Behavior prosedural dan paralel Class, fitur, dan hubungan-hubungan Communication Interaksi antar objek; penekanan pd jalur Component Struktur dan koneksi komponen Composite structure Dekomposisi runtime sebuah class Deployment Pemindahan artifak ke node Interaction overview Campuran sequence dan activity diagram Object Contoh konfigurasi dari contoh-contoh Package Struktur hirarki compile-time Sequence Interaksi antar objek; penekanan pd sequence State machine Bagaimana even mengubah objek selama aktif Timing Interaksi antar objek; penekanan pd timing Use case Bagaimana pengguna berinteraksi dg sistem
How to Do OOAD - Historical Perspective OO Technology OO Prog. Languages (Smalltalk, C++) OO Design (Booch) OO Analysis Process Perspective just program! design then program Analyze (use case) first, (Rumbaugh, Jacobson) then design, T then program 41
- Slides: 41
