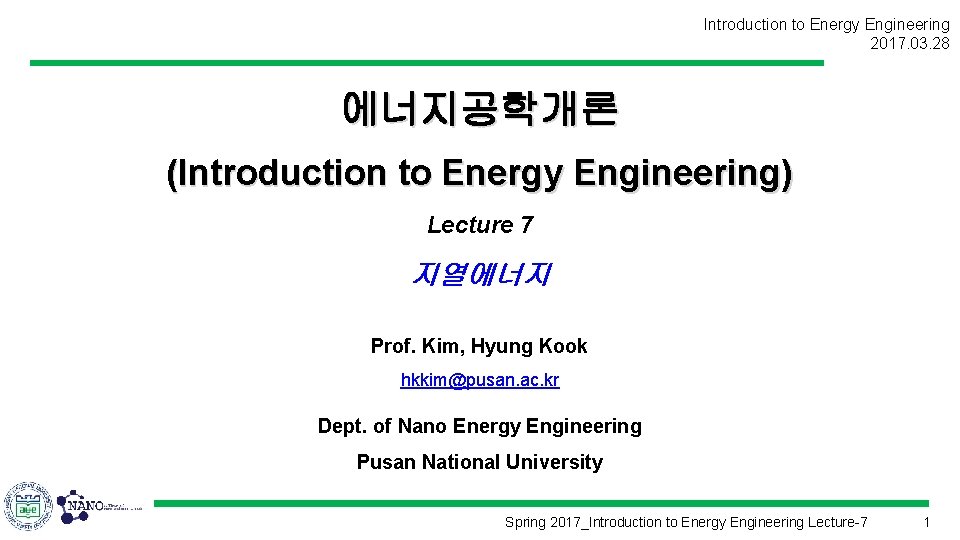

Introduction to Energy Engineering 2017. 03. 28 에너지공학개론 (Introduction to Energy Engineering) Lecture 7 지열에너지 Prof. Kim, Hyung Kook hkkim@pusan. ac. kr Dept. of Nano Energy Engineering Pusan National University Spring 2017_Introduction to Energy Engineering Lecture-7 1

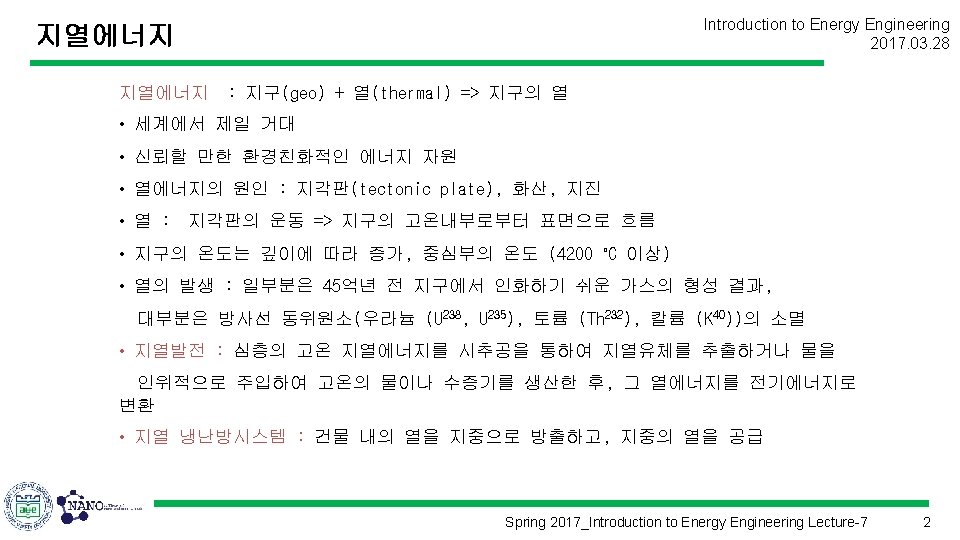

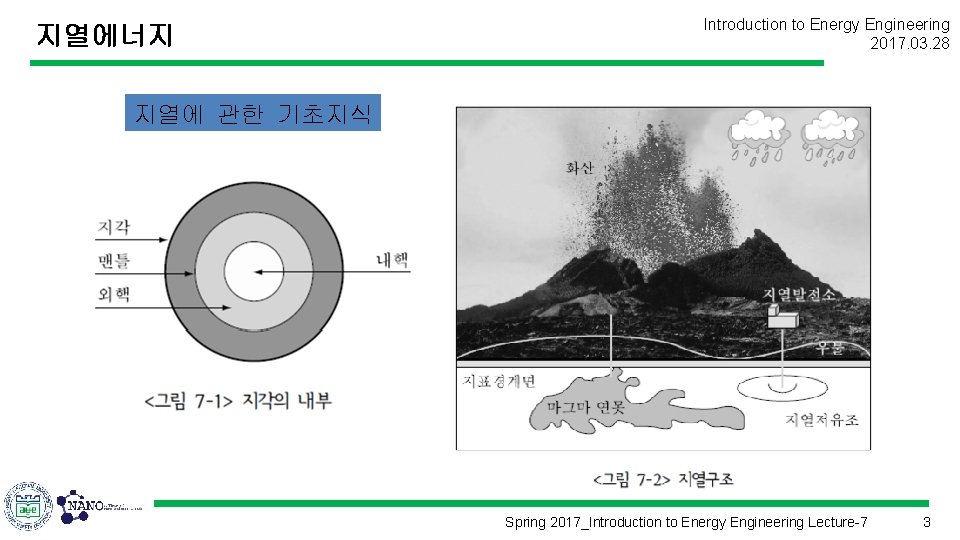

지열에너지 Introduction to Energy Engineering 2017. 03. 28 지열에 관한 기초지식 Spring 2017_Introduction to Energy Engineering Lecture-7 3

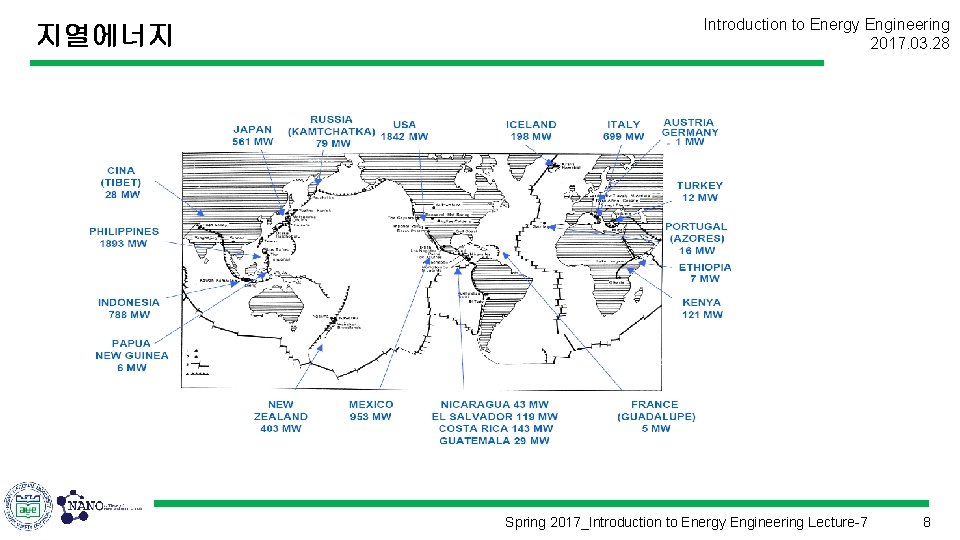

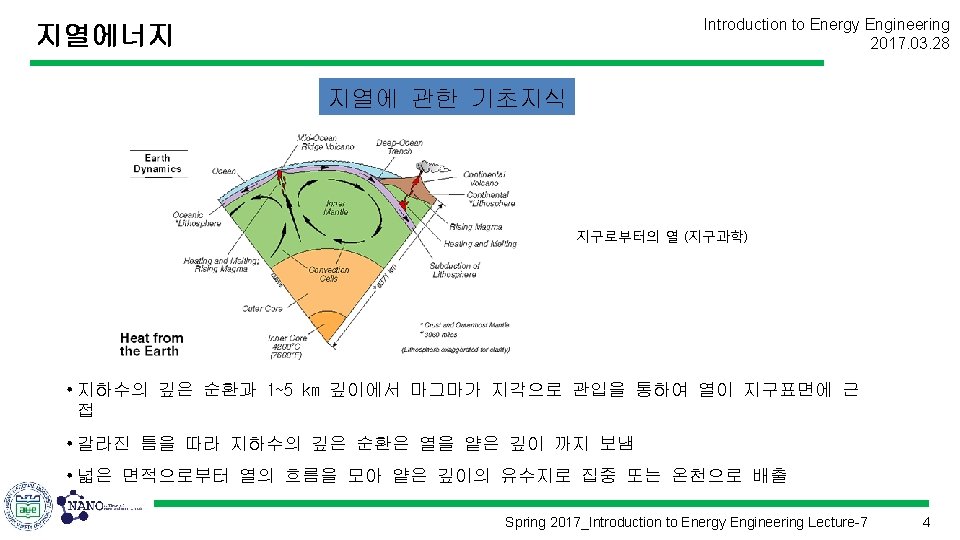

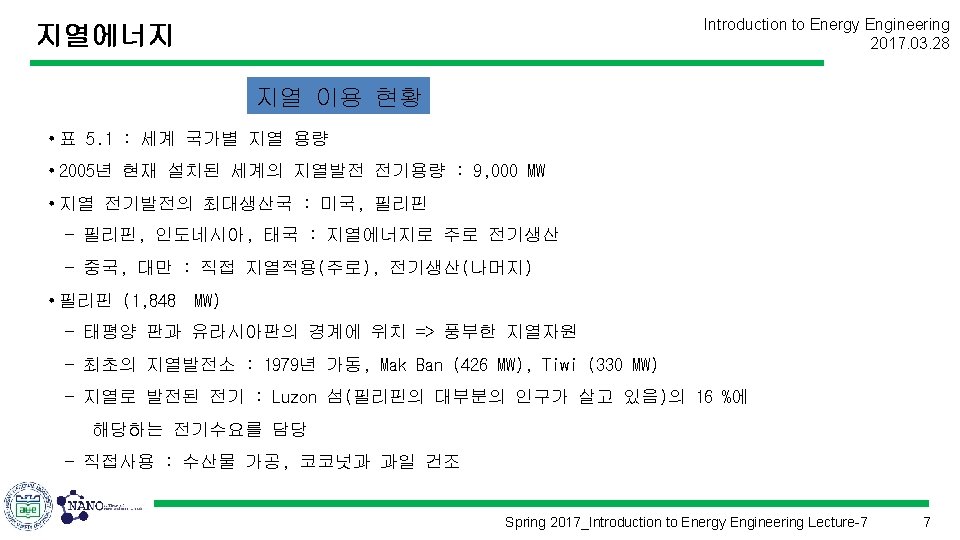

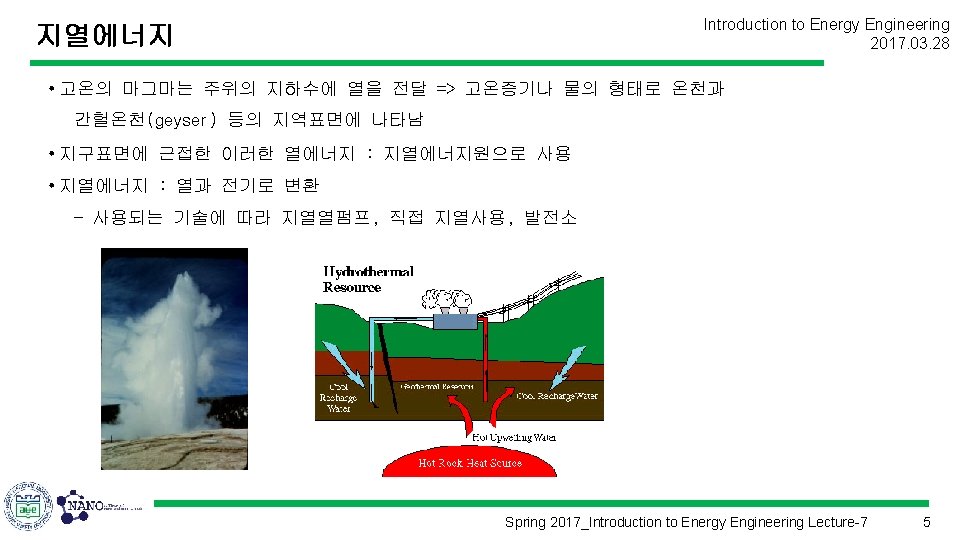

지열에너지 Introduction to Energy Engineering 2017. 03. 28 Spring 2017_Introduction to Energy Engineering Lecture-7 8

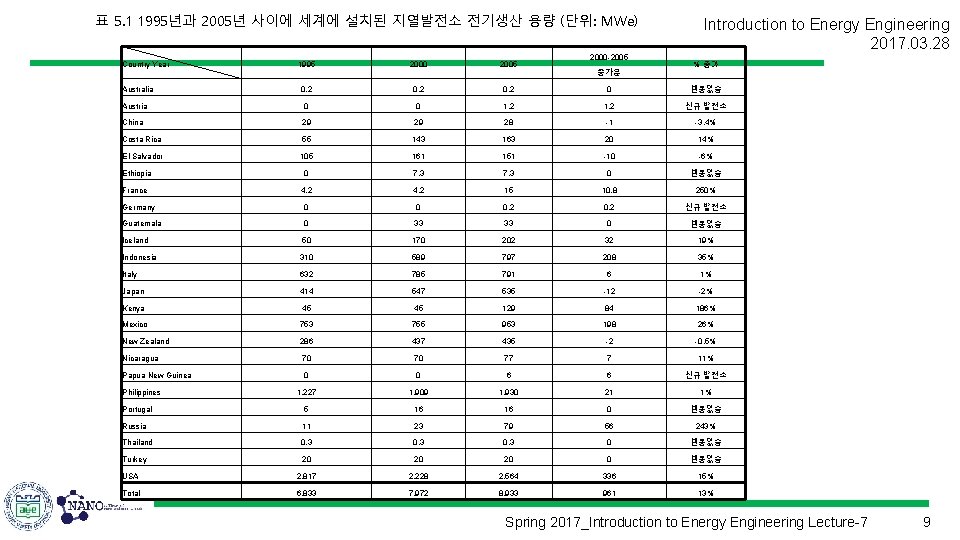

표 5. 1 1995년과 2005년 사이에 세계에 설치된 지열발전소 전기생산 용량 (단위: MWe) Country Year 2000 -2005 Introduction to Energy Engineering 2017. 03. 28 1995 2000 2005 0. 2 0 변동없슴 Austria 0 0 1. 2 신규 발전소 China 29 29 28 -1 -3. 4% Costa Rica 55 143 163 20 14% El Salvador 105 161 151 -10 -6% Ethiopia 0 7. 3 0 변동없슴 France 4. 2 15 10. 8 250% Germany 0 0 0. 2 신규 발전소 Guatemala 0 33 33 0 변동없슴 Iceland 50 170 202 32 19% Indonesia 310 589 797 208 35% Italy 632 785 791 6 1% Japan 414 547 535 -12 -2% Kenya 45 45 129 84 186% Mexico 753 755 953 198 26% New Zealand 286 437 435 -2 -0. 5% Nicaragua 70 70 77 7 11% Papua New Guinea 0 0 6 6 신규 발전소 1, 227 1, 909 1, 930 21 1% Portugal 5 16 16 0 변동없슴 Russia 11 23 79 56 243% Thailand 0. 3 0 변동없슴 Turkey 20 20 20 0 변동없슴 USA 2, 817 2, 228 2, 564 336 15% Total 6, 833 7, 972 8, 933 961 13% Australia Philippines 증가분 % 증가 Spring 2017_Introduction to Energy Engineering Lecture-7 9

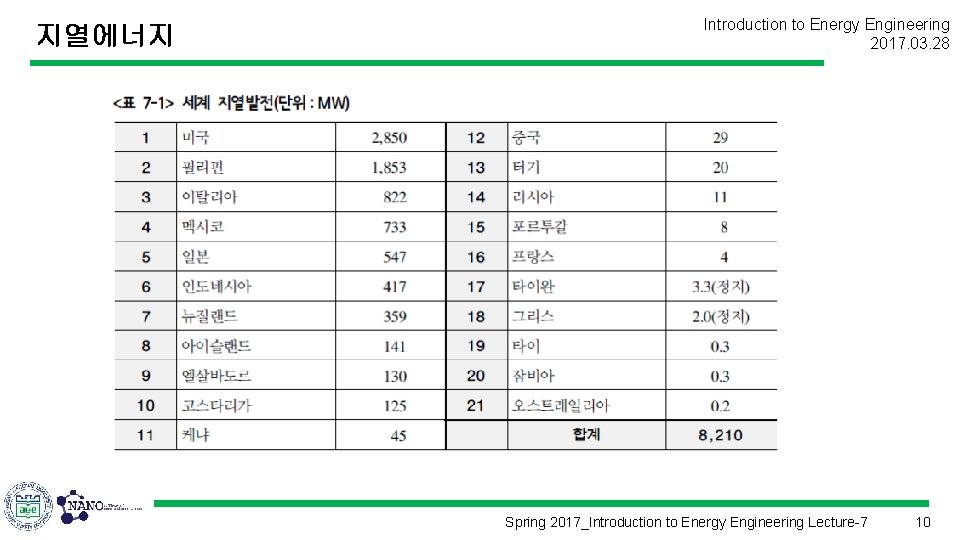

지열에너지 Introduction to Energy Engineering 2017. 03. 28 Spring 2017_Introduction to Energy Engineering Lecture-7 10

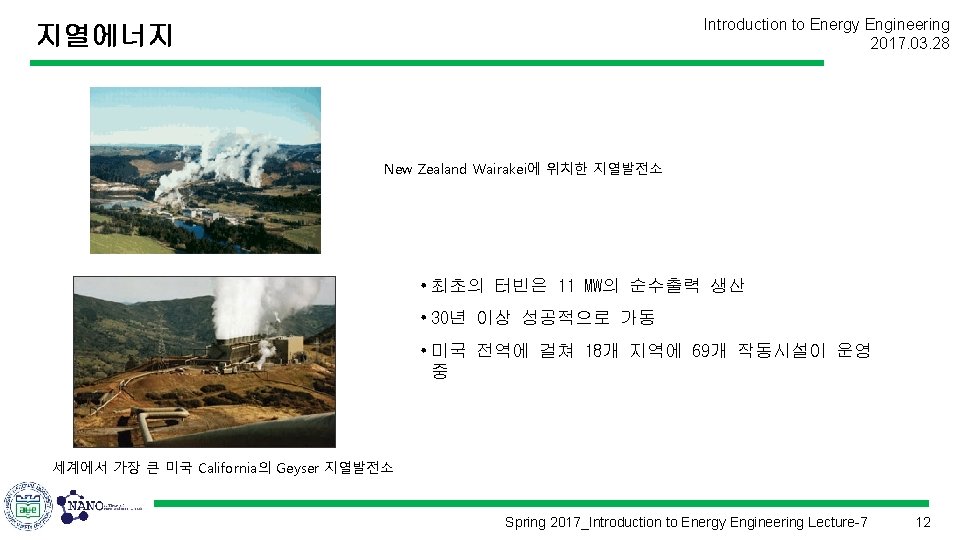

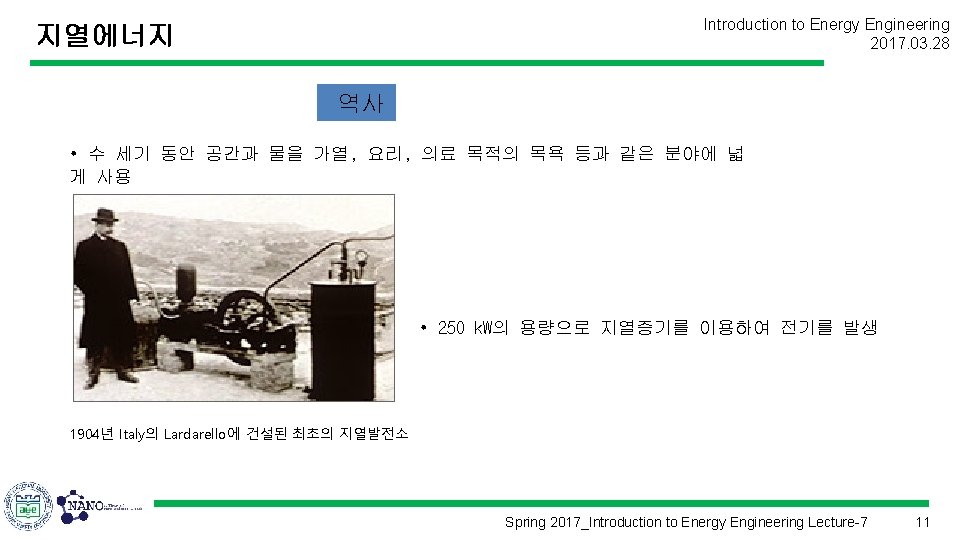

Introduction to Energy Engineering 2017. 03. 28 지열에너지 New Zealand Wairakei에 위치한 지열발전소 • 최초의 터빈은 11 MW의 순수출력 생산 • 30년 이상 성공적으로 가동 • 미국 전역에 걸쳐 18개 지역에 69개 작동시설이 운영 중 세계에서 가장 큰 미국 California의 Geyser 지열발전소 Spring 2017_Introduction to Energy Engineering Lecture-7 12

Introduction to Energy Engineering 2017. 03. 28 지열에너지 지열원 (Hydrothermal Resources) 지열원에는 다음과 같이 크게 4가지 종류가 있다. ① 건성 수증기(dry steam) ② 습성 수증기(wet steam) ③ 고온 해수(hot brine) ④ 고온 암석(hot rock) Spring 2017_Introduction to Energy Engineering Lecture-7 13

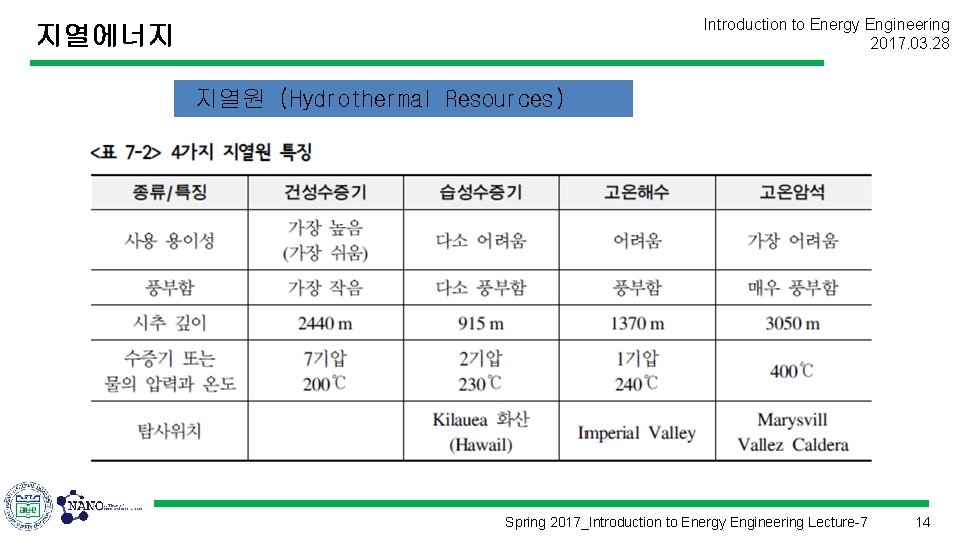

Introduction to Energy Engineering 2017. 03. 28 지열에너지 지열원 (Hydrothermal Resources) Spring 2017_Introduction to Energy Engineering Lecture-7 14

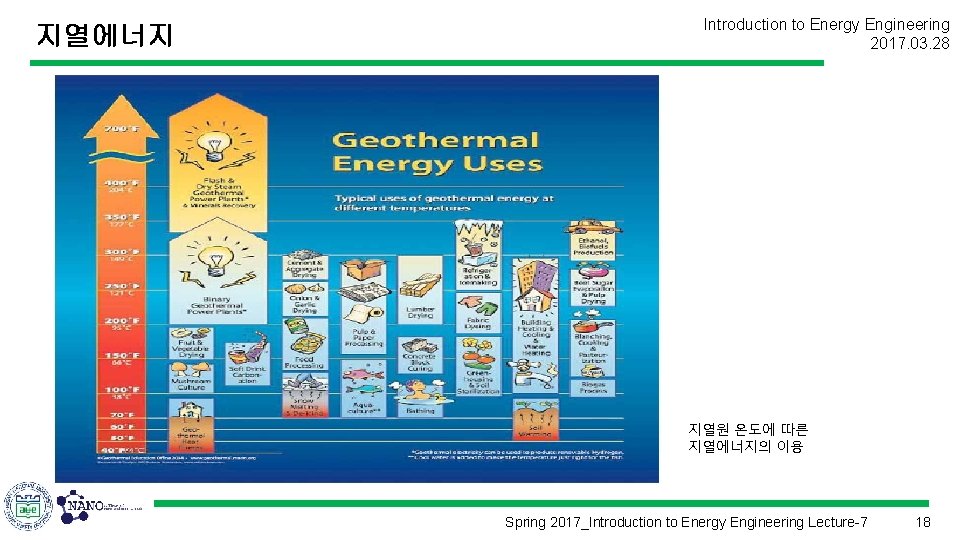

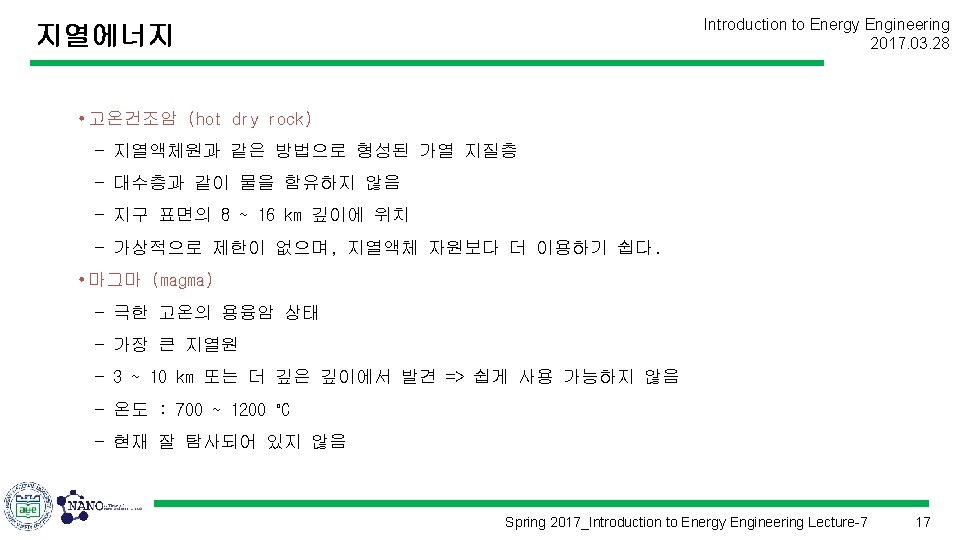

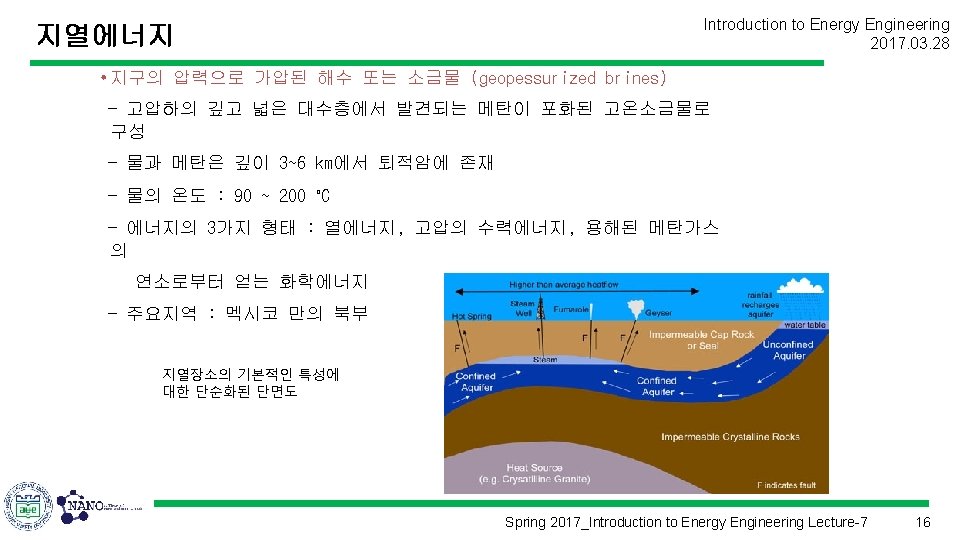

지열에너지 Introduction to Energy Engineering 2017. 03. 28 지열원 온도에 따른 지열에너지의 이용 Spring 2017_Introduction to Energy Engineering Lecture-7 18

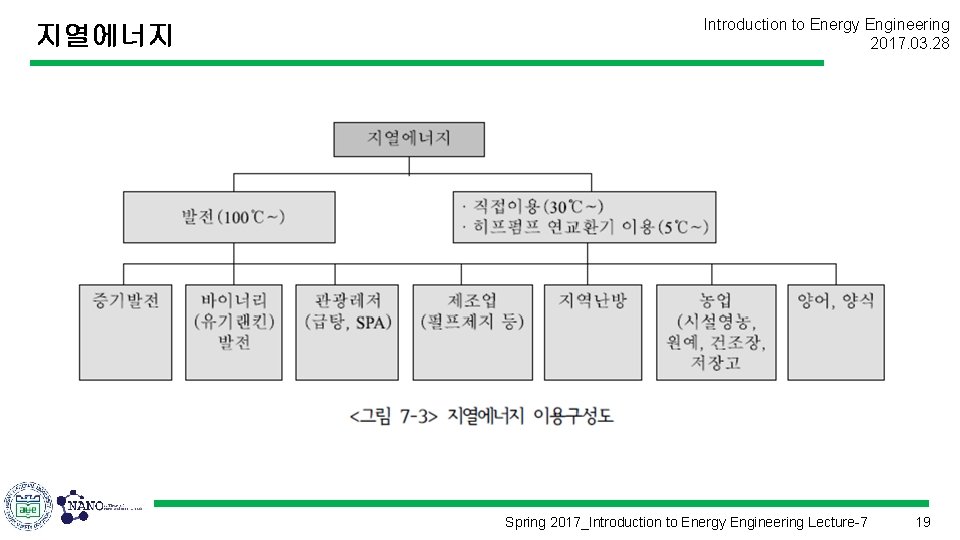

지열에너지 Introduction to Energy Engineering 2017. 03. 28 Spring 2017_Introduction to Energy Engineering Lecture-7 19

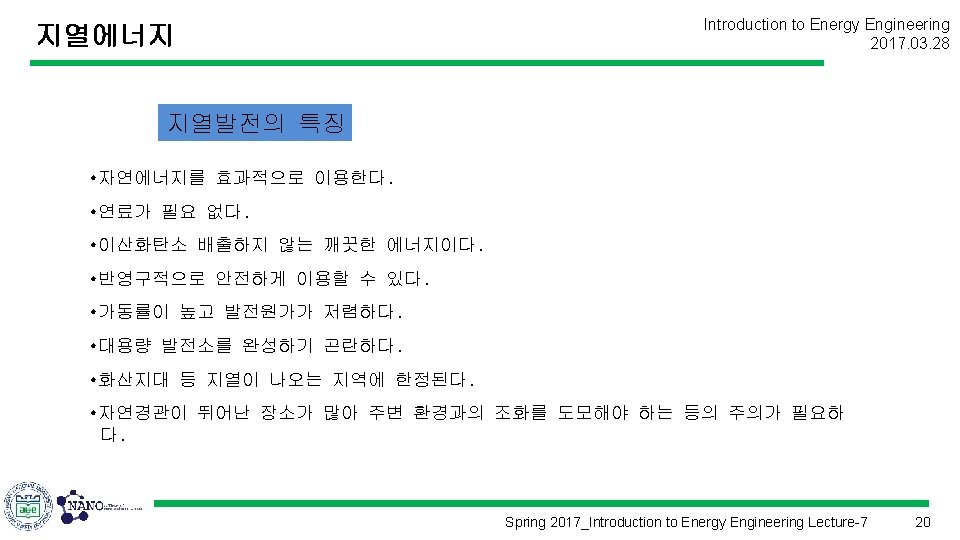

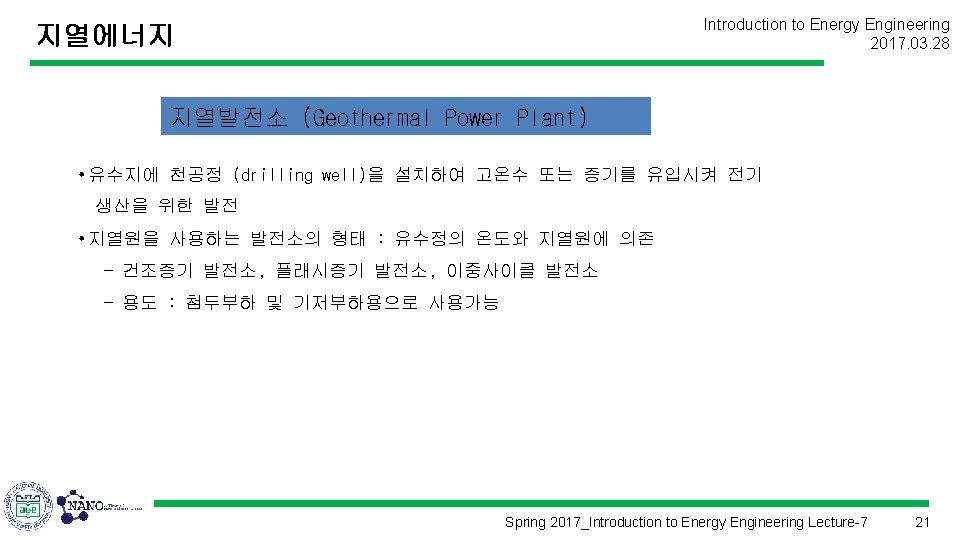

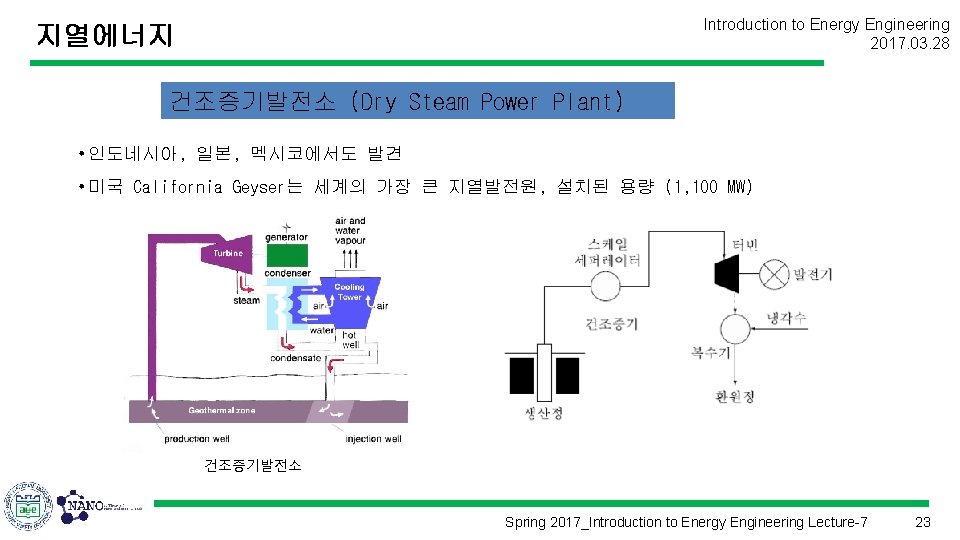

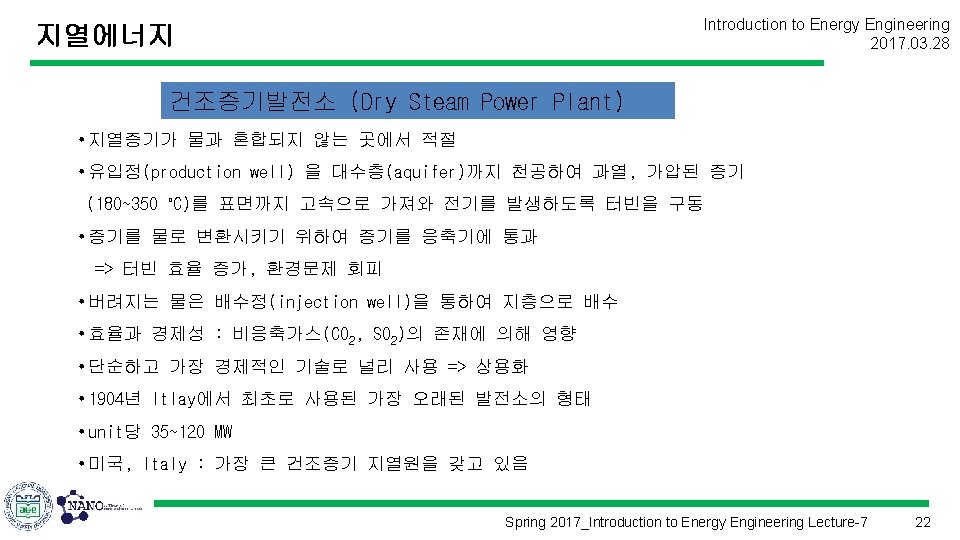

Introduction to Energy Engineering 2017. 03. 28 지열에너지 건조증기발전소 (Dry Steam Power Plant) • 인도네시아, 일본, 멕시코에서도 발견 • 미국 California Geyser는 세계의 가장 큰 지열발전원, 설치된 용량 (1, 100 MW) 건조증기발전소 Spring 2017_Introduction to Energy Engineering Lecture-7 23

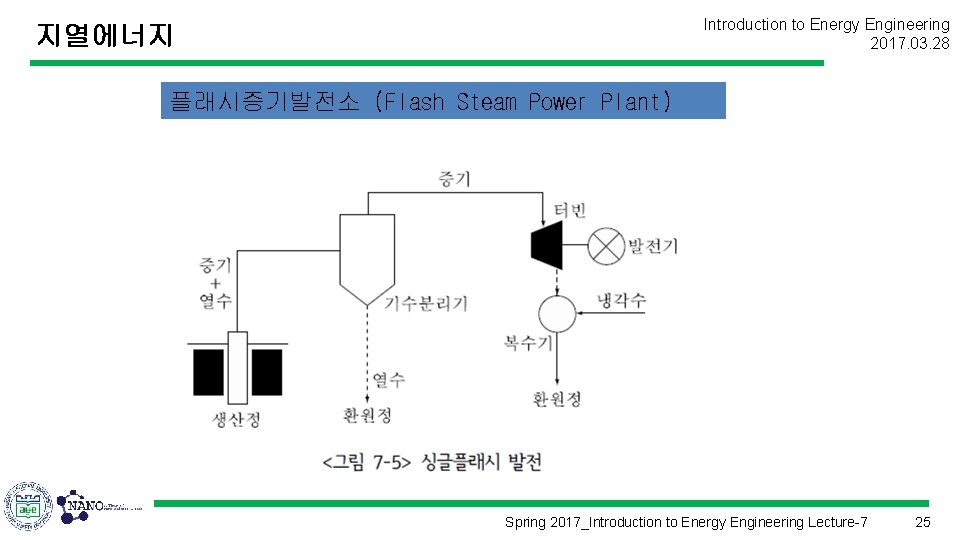

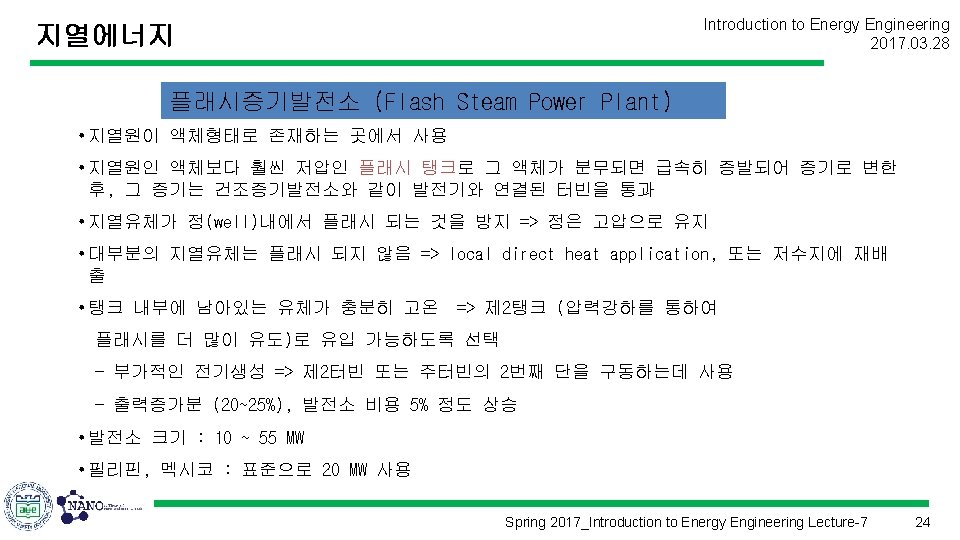

Introduction to Energy Engineering 2017. 03. 28 지열에너지 플래시증기발전소 (Flash Steam Power Plant) Spring 2017_Introduction to Energy Engineering Lecture-7 25

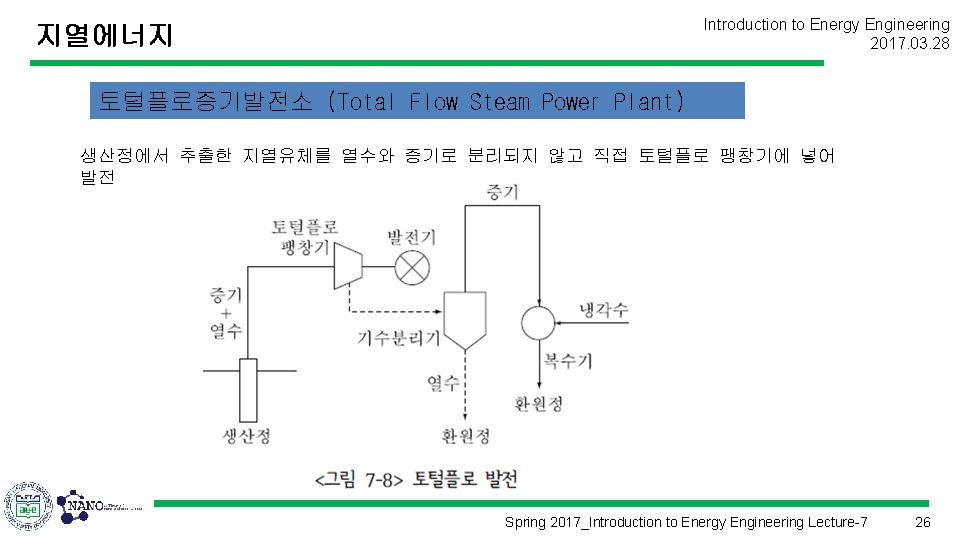

Introduction to Energy Engineering 2017. 03. 28 지열에너지 토털플로증기발전소 (Total Flow Steam Power Plant) 생산정에서 추출한 지열유체를 열수와 증기로 분리되지 않고 직접 토털플로 팽창기에 넣어 발전 Spring 2017_Introduction to Energy Engineering Lecture-7 26

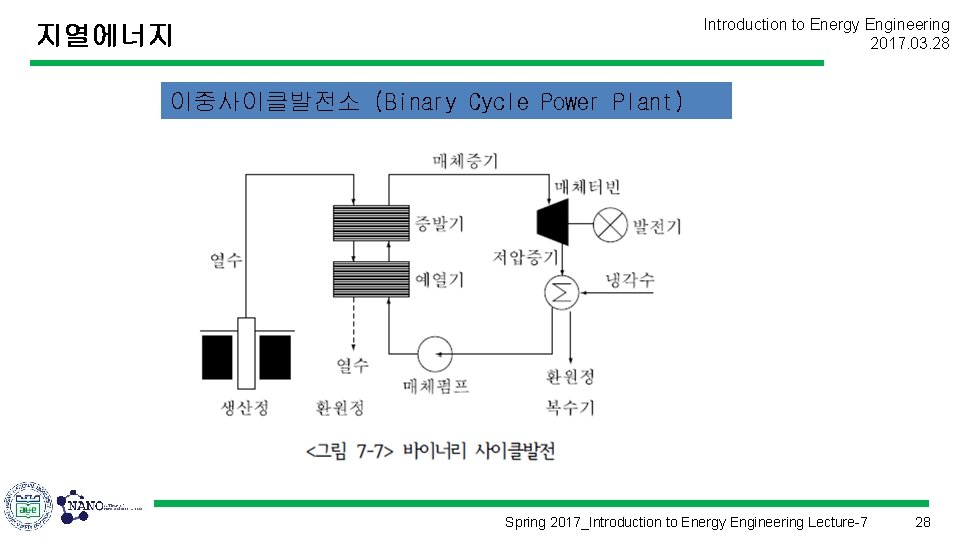

Introduction to Energy Engineering 2017. 03. 28 지열에너지 이중사이클발전소 (Binary Cycle Power Plant) Spring 2017_Introduction to Energy Engineering Lecture-7 28

지열에너지 Introduction to Energy Engineering 2017. 03. 28 더블플래시증기발전소 (double Flash Steam Power Plant) Spring 2017_Introduction to Energy Engineering Lecture-7 29

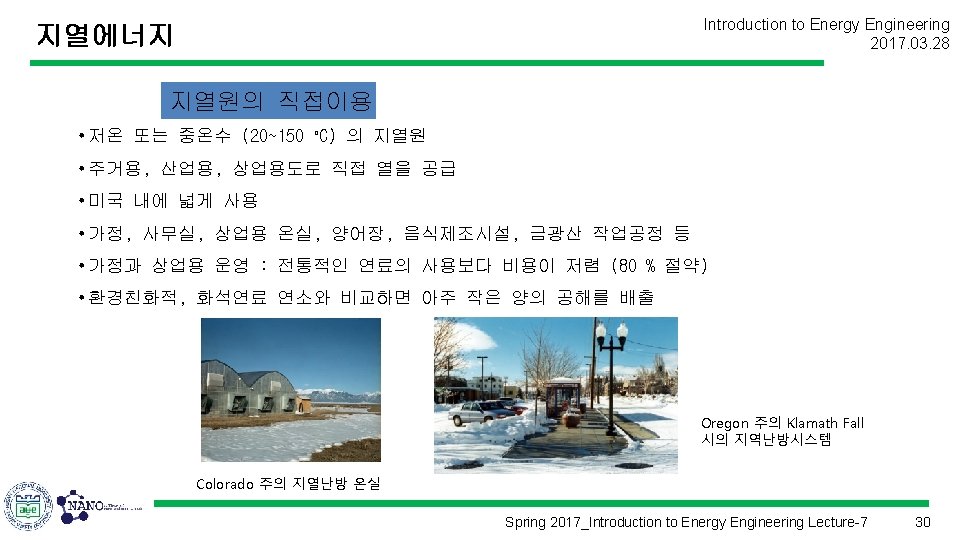

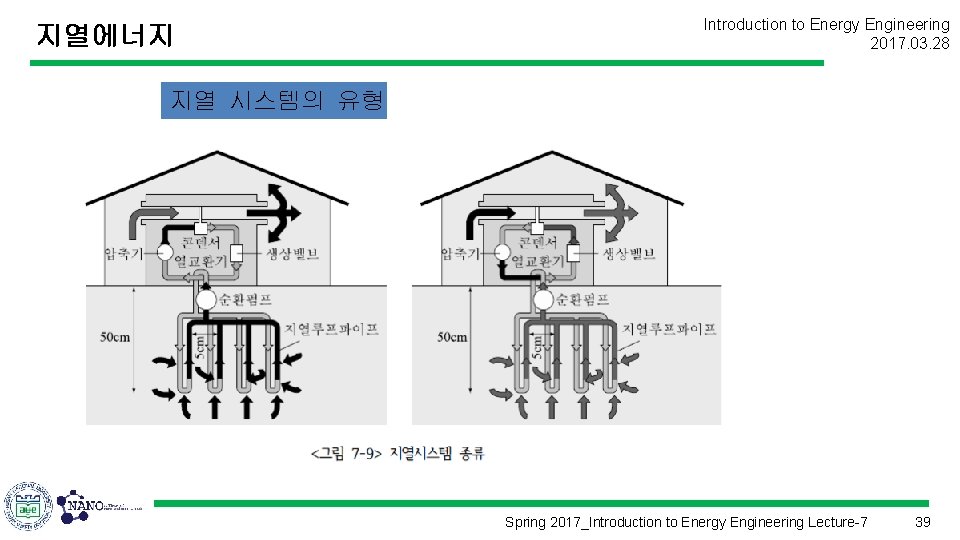

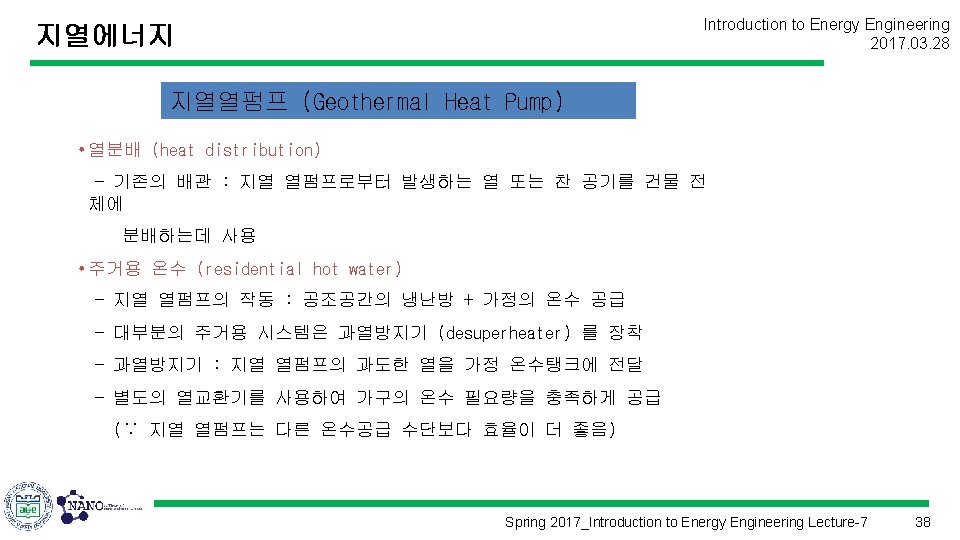

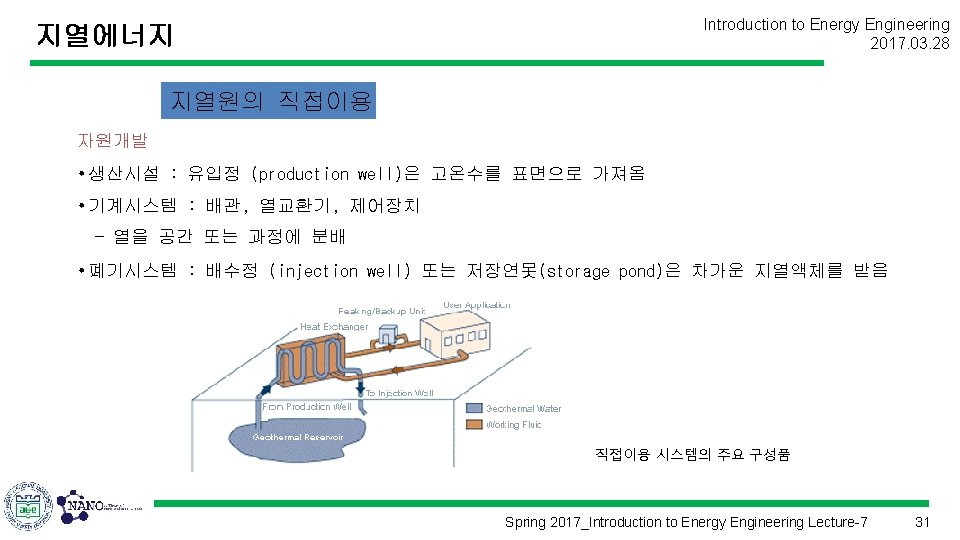

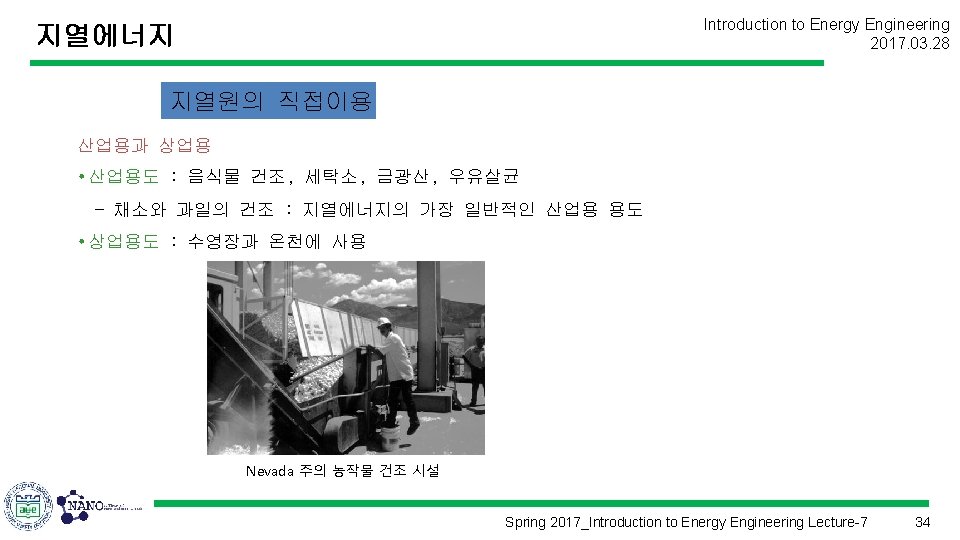

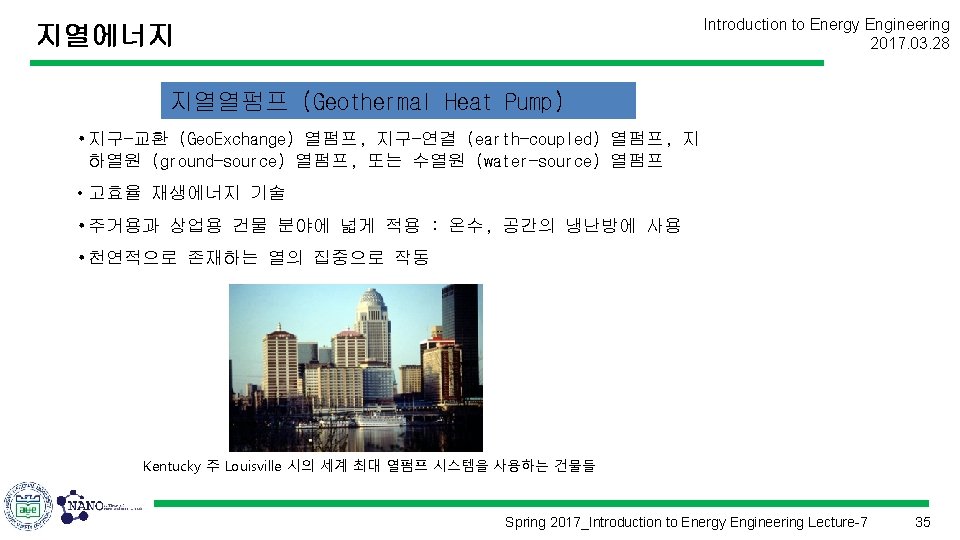

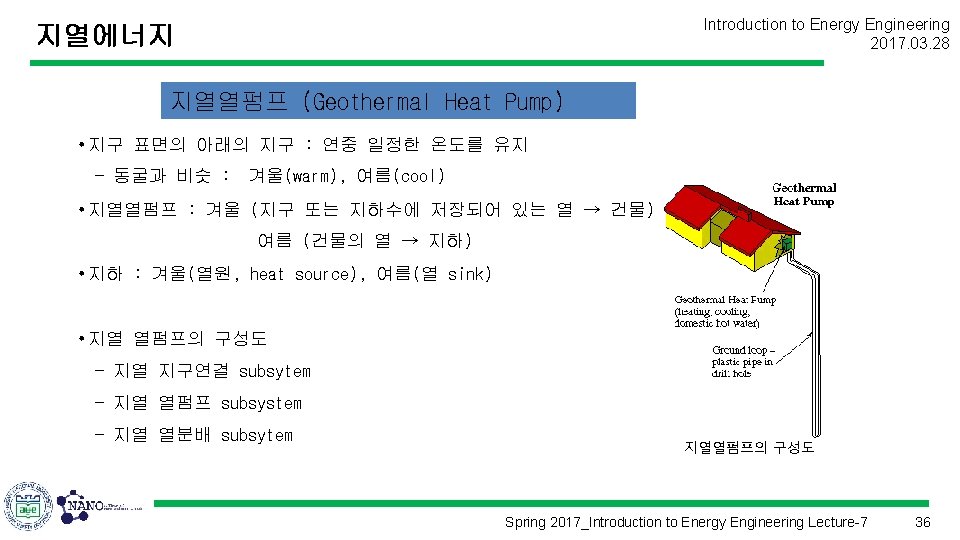

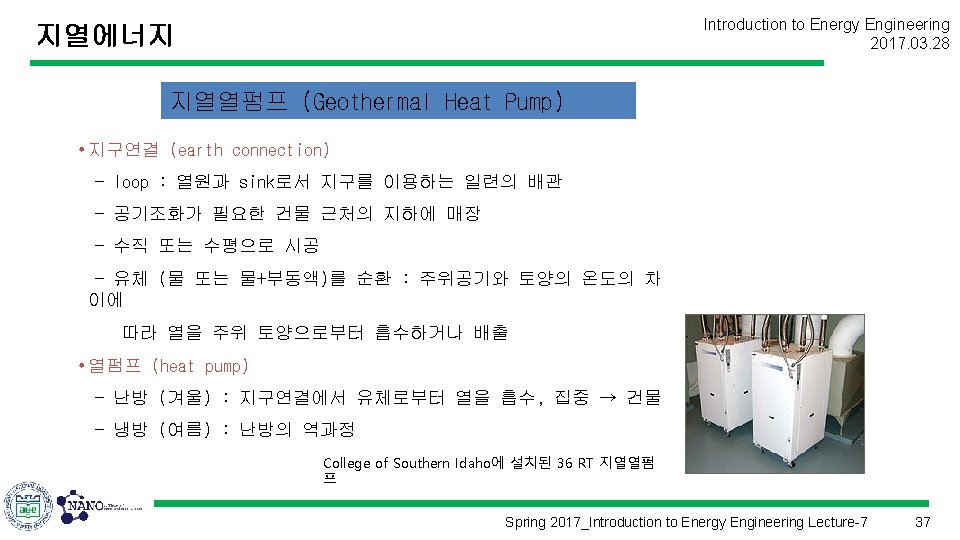

지열에너지 Introduction to Energy Engineering 2017. 03. 28 지열 시스템의 유형 Spring 2017_Introduction to Energy Engineering Lecture-7 39

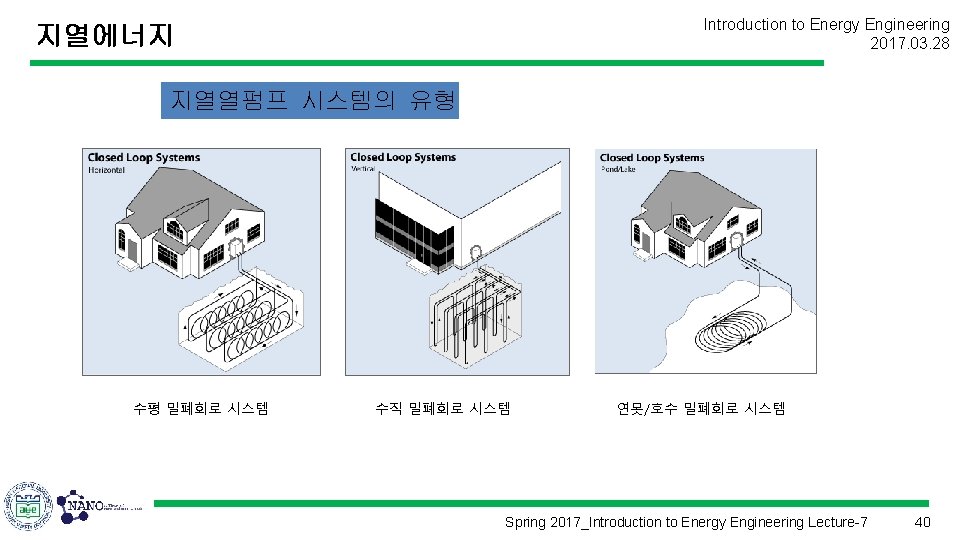

Introduction to Energy Engineering 2017. 03. 28 지열에너지 지열열펌프 시스템의 유형 수평 밀폐회로 시스템 수직 밀폐회로 시스템 연못/호수 밀폐회로 시스템 Spring 2017_Introduction to Energy Engineering Lecture-7 40

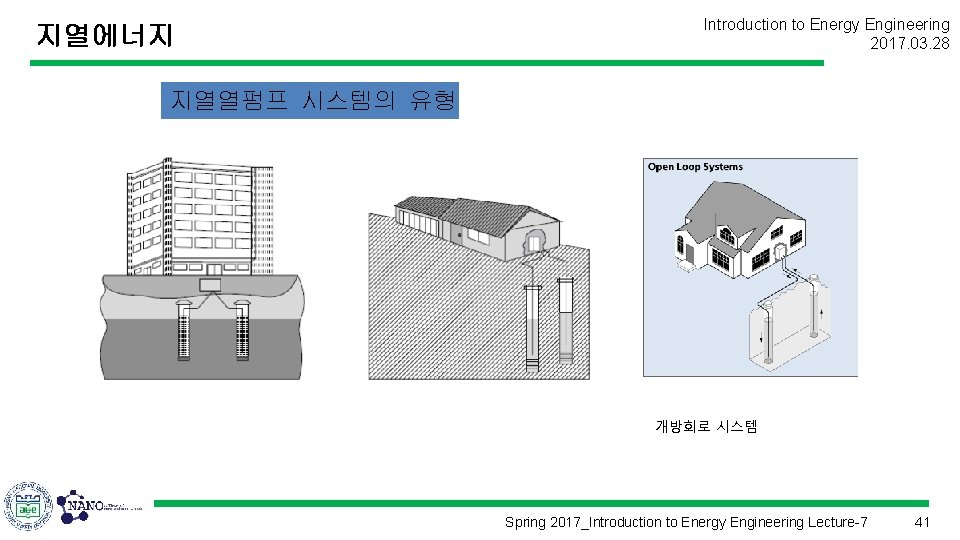

지열에너지 Introduction to Energy Engineering 2017. 03. 28 지열열펌프 시스템의 유형 개방회로 시스템 Spring 2017_Introduction to Energy Engineering Lecture-7 41

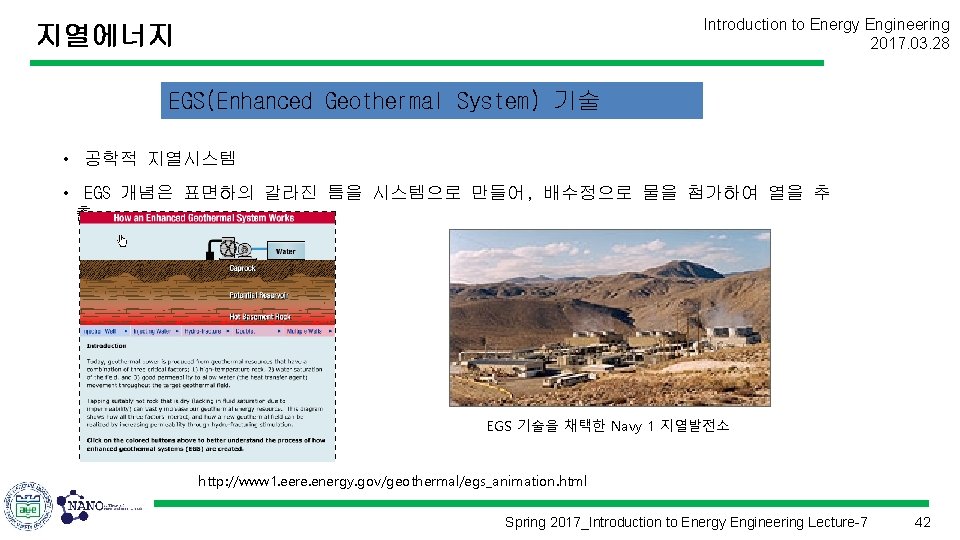

Introduction to Energy Engineering 2017. 03. 28 지열에너지 EGS(Enhanced Geothermal System) 기술 • 공학적 지열시스템 • EGS 개념은 표면하의 갈라진 틈을 시스템으로 만들어, 배수정으로 물을 첨가하여 열을 추 출 EGS 기술을 채택한 Navy 1 지열발전소 http: //www 1. eere. energy. gov/geothermal/egs_animation. html Spring 2017_Introduction to Energy Engineering Lecture-7 42

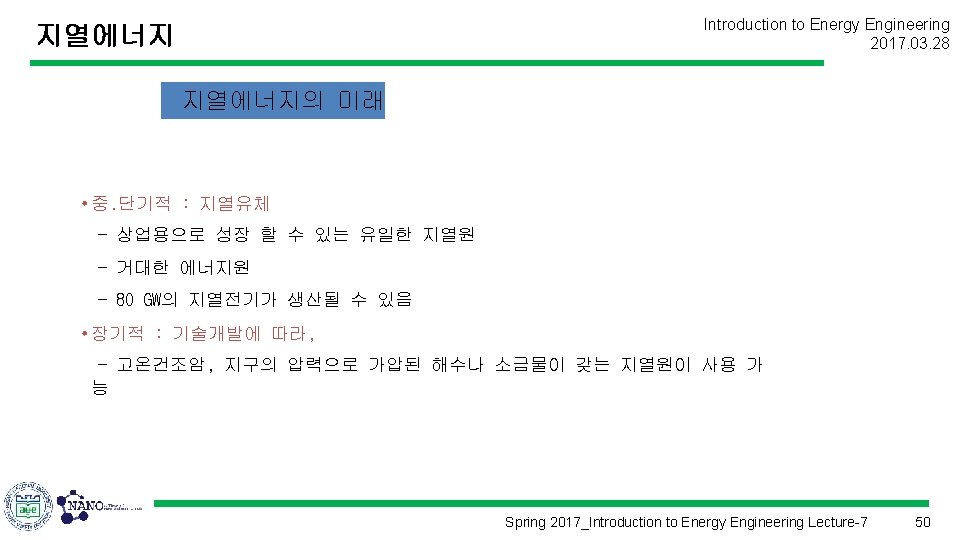

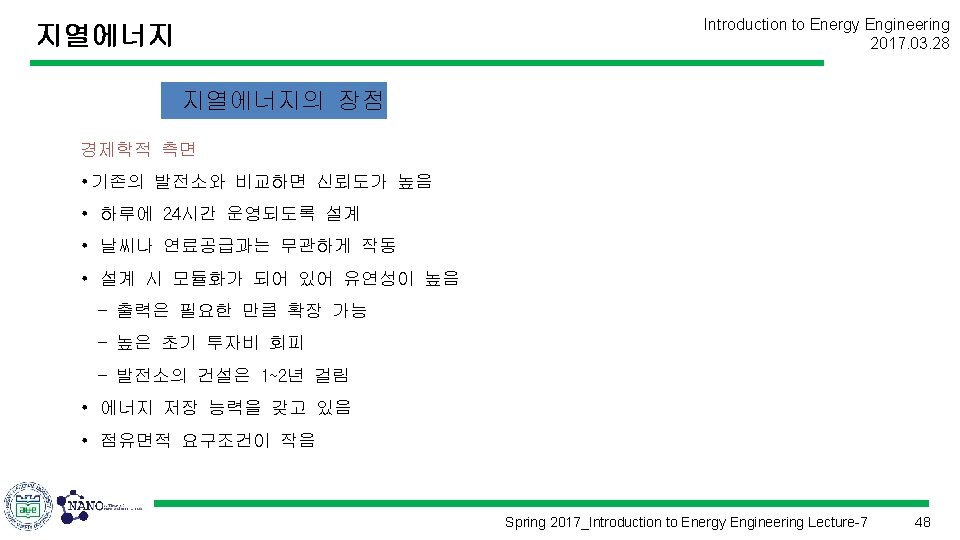

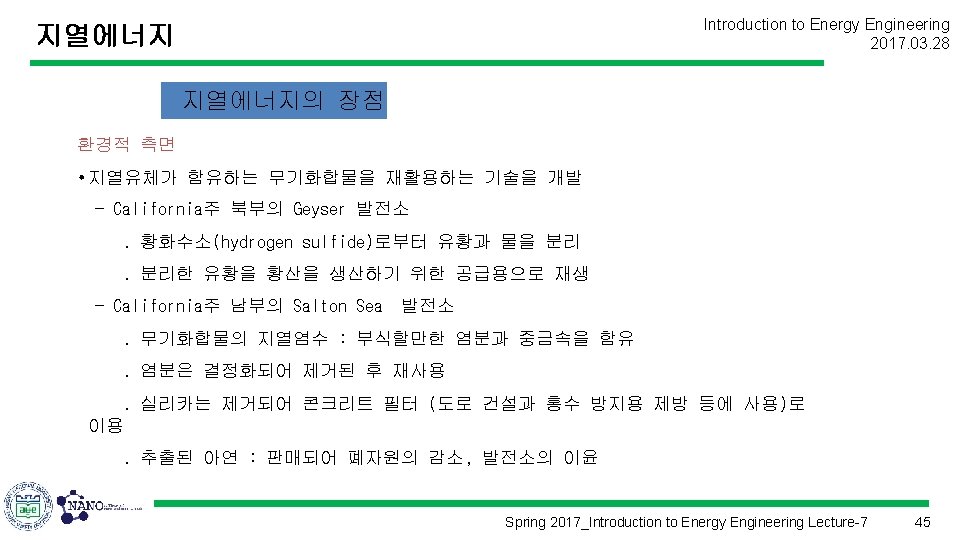

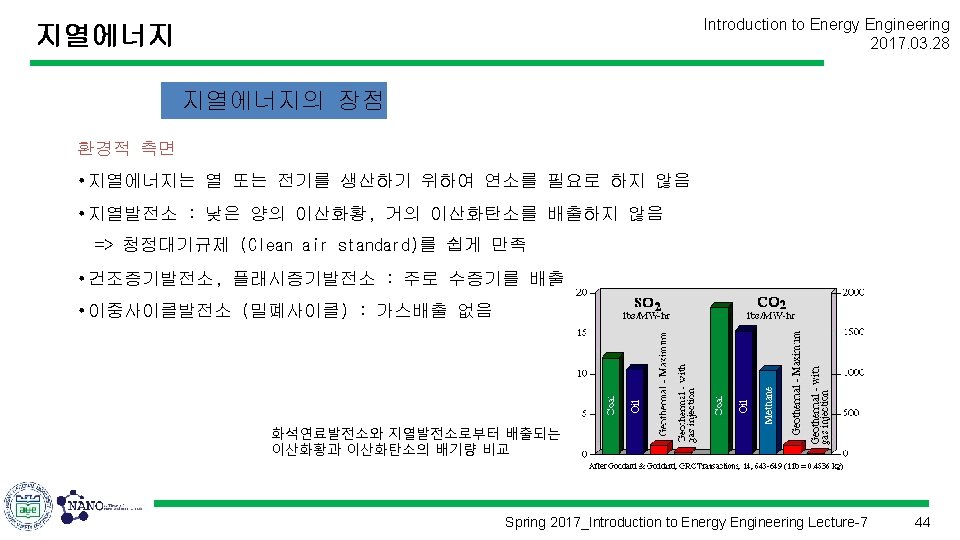

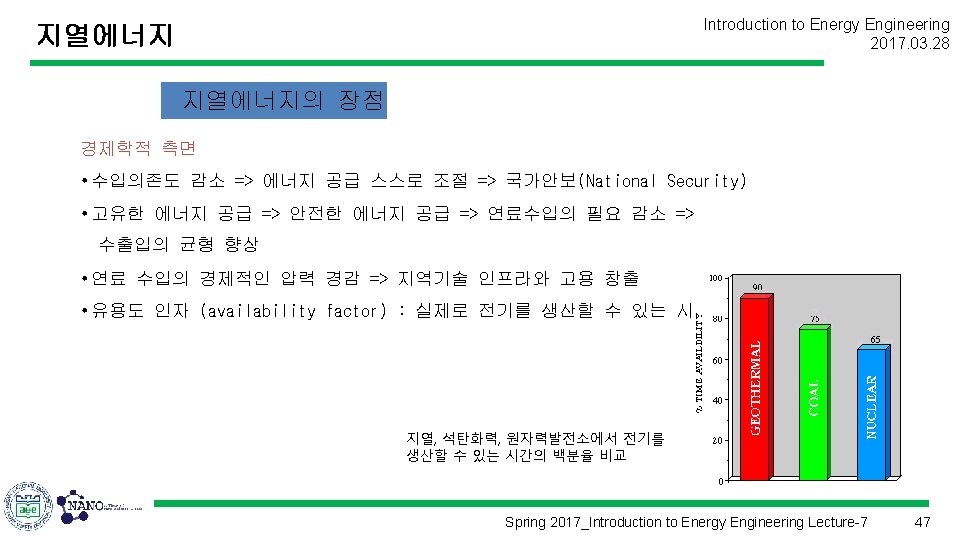

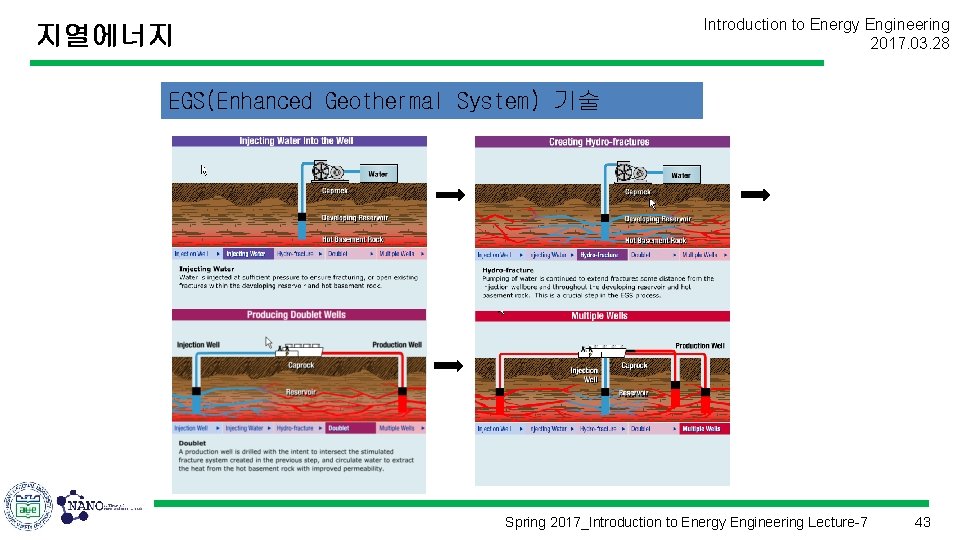

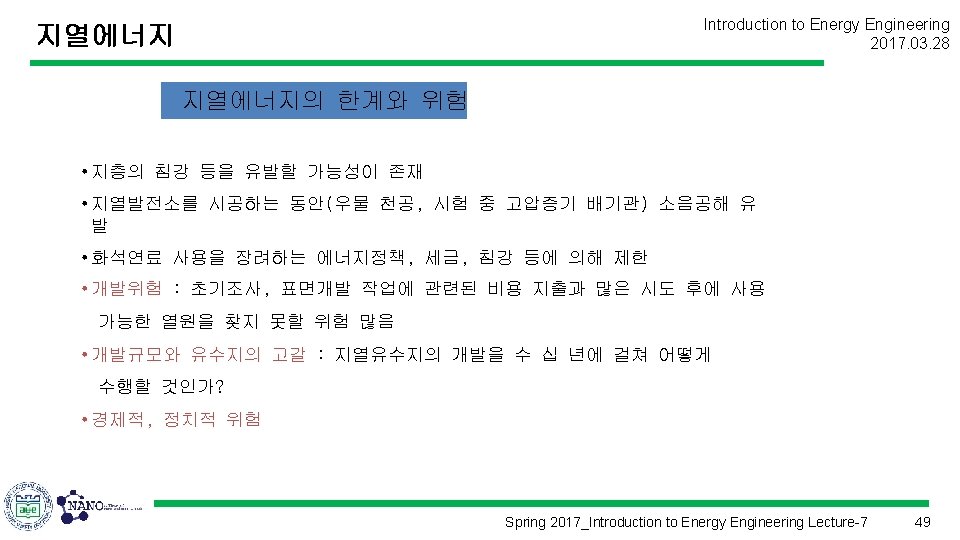

Introduction to Energy Engineering 2017. 03. 28 지열에너지 EGS(Enhanced Geothermal System) 기술 Spring 2017_Introduction to Energy Engineering Lecture-7 43
