Introduction à Linux Abdallah ELKHYARI abdallah. elkhyari@univ-st-etienne. fr L 1 Math-Info 2004 - 2005 A. Elkhyari Université Jean Monnet St Etienne Diapositive N° 1

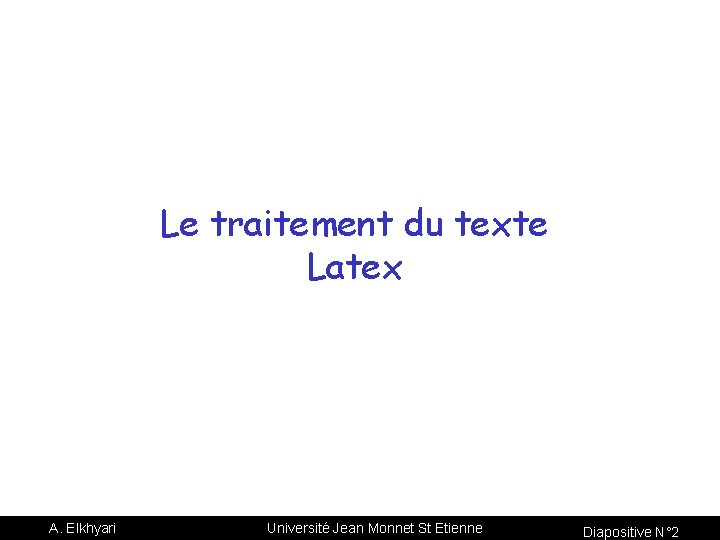

Le traitement du texte Latex A. Elkhyari Université Jean Monnet St Etienne Diapositive N° 2

Présentation générale • La. Tex n’est pas vraiment un traitement de texte • La. Tex est un outil de compilation de documents • La. Tex est particulièrement étudier pour les mathématiques • La. Tex permet la mise en forme d’articles, rapports, thèses, polycopies et lettres • La. Tex compile des fichiers texte avec l’extension. tex • La. Tex reconnaît ses commandes du fait que celle-ci commencent par un backslash () et reconnaît certains caractères spéciaux A. Elkhyari Université Jean Monnet St Etienne Diapositive N° 3

Édition d’un document • Un fichier. tex doit contenir : • le préambule documentclass[french, 12 pts]{article} usepackage{a 4 wide} usepackage{epsfig} usepackage{supertabular} • l’environnement document begin{document} end{document} • et du texte entre begin{document} et end{document} A. Elkhyari Université Jean Monnet St Etienne Diapositive N° 4

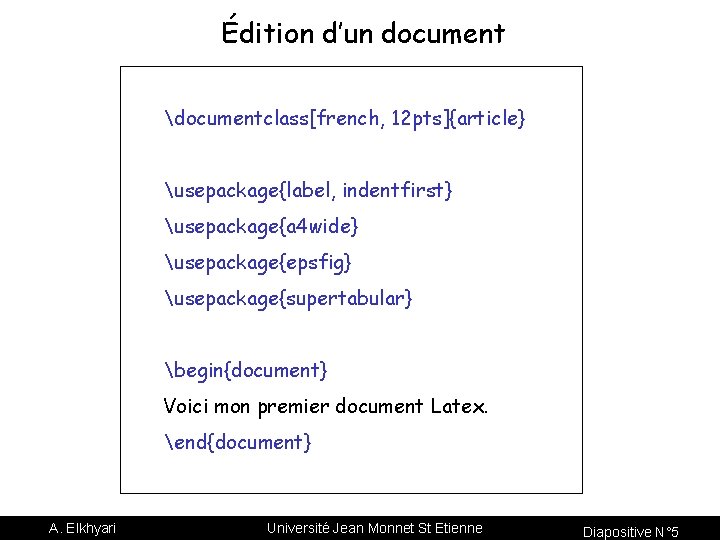

Édition d’un document documentclass[french, 12 pts]{article} usepackage{label, indentfirst} usepackage{a 4 wide} usepackage{epsfig} usepackage{supertabular} begin{document} Voici mon premier document Latex. end{document} A. Elkhyari Université Jean Monnet St Etienne Diapositive N° 5

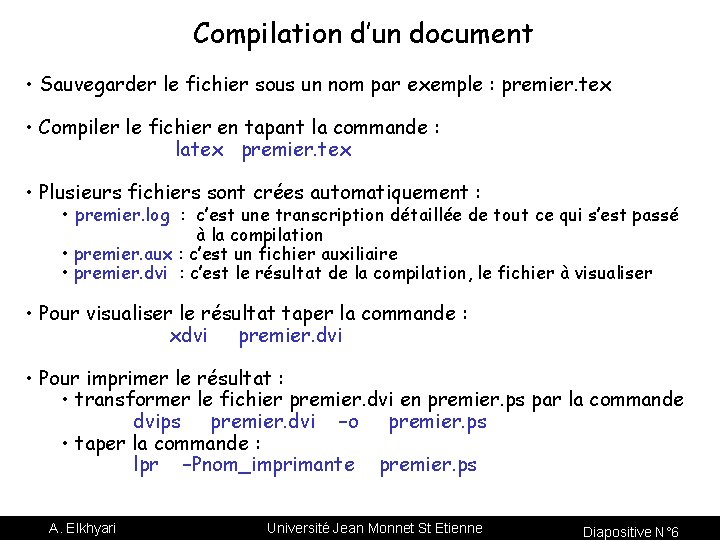

Compilation d’un document • Sauvegarder le fichier sous un nom par exemple : premier. tex • Compiler le fichier en tapant la commande : latex premier. tex • Plusieurs fichiers sont crées automatiquement : • premier. log : c’est une transcription détaillée de tout ce qui s’est passé à la compilation • premier. aux : c’est un fichier auxiliaire • premier. dvi : c’est le résultat de la compilation, le fichier à visualiser • Pour visualiser le résultat taper la commande : xdvi premier. dvi • Pour imprimer le résultat : • transformer le fichier premier. dvi en premier. ps par la commande dvips premier. dvi –o premier. ps • taper la commande : lpr –Pnom_imprimante premier. ps A. Elkhyari Université Jean Monnet St Etienne Diapositive N° 6

Structuration du document • Les classes • ce sont : report, article, book, letter • ce sont des classes de documents • les fichiers correspondants portent l’extension. cls documentclass[french, 12 pts]{report} • Les options • ils sont placées entre crochets juste après le nom de la commande documentclass[french, 12 pts]{report} • Les packages • ce sont des fichiers qui portent l’extension. sty • pour charger un package, on place la commande usepackage{nom_package} entre documentclass et begin{document} A. Elkhyari Université Jean Monnet St Etienne Diapositive N° 7

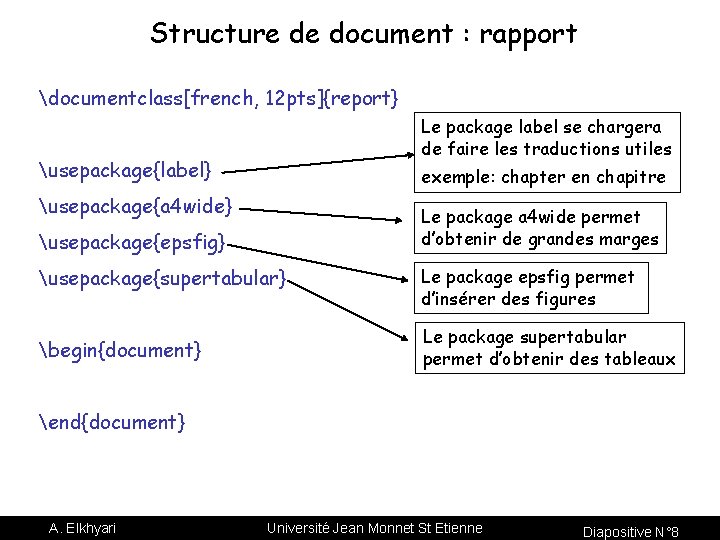

Structure de document : rapport documentclass[french, 12 pts]{report} Le package label se chargera de faire les traductions utiles usepackage{label} exemple: chapter en chapitre usepackage{a 4 wide} Le package a 4 wide permet d’obtenir de grandes marges usepackage{epsfig} usepackage{supertabular} begin{document} Le package epsfig permet d’insérer des figures Le package supertabular permet d’obtenir des tableaux end{document} A. Elkhyari Université Jean Monnet St Etienne Diapositive N° 8

Structure de document : rapport begin{document} title{Rapport de Stage} author{Abdallah Elkhyari} date{Le today} Le titre maketitle La table de matière tableofcontents chapter*{Introduction} Voici l’introduction de mon rapport … listoftables listoffigures end{document} A. Elkhyari Un chapitre Introduction numéroté Liste des tableaux Liste des figures Université Jean Monnet St Etienne Diapositive N° 9

Structure de document : rapport begin{document} … part chapter*{Introduction} chapter Voici l’introduction de mon rapport section part{’Etude pr’eliminaire} chapter{Premier chapitre} subsection subsubsection section{Introduction} subsection{Le probl`eme} subsubsection{Solution} section{Conclusion} end{document} A. Elkhyari paragraph subparagraph Commandes de sectionnement Université Jean Monnet St Etienne Diapositive N° 10

Gestion de fontes textbf{Ce texte sera écrit en gras} Ce texte sera écrit en gras textrm Normal (romain) textbf Gras textit Italique textsc Petit capitales textsl Penché texttt Machine à écrire textmd Graisse normale textup Droit textnormal Fonte par défaut emph A. Elkhyari Mise en évidence – emphase Université Jean Monnet St Etienne Diapositive N° 11

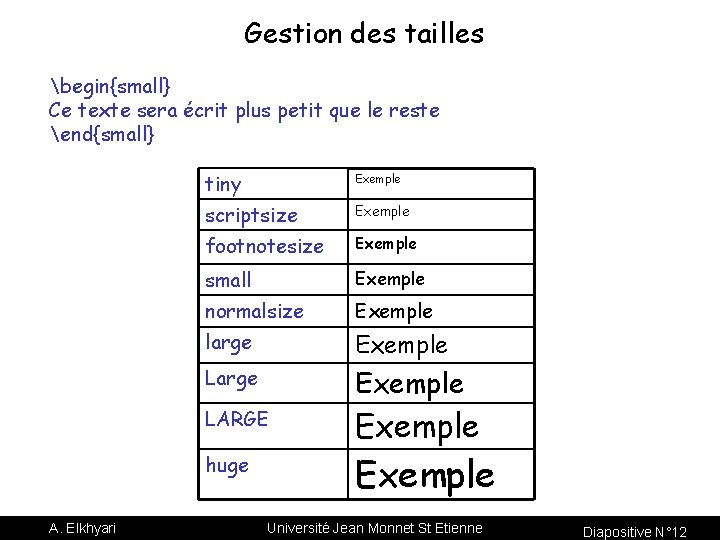

Gestion des tailles begin{small} Ce texte sera écrit plus petit que le reste end{small} A. Elkhyari tiny Exemple scriptsize Exemple footnotesize Exemple small Exemple normalsize Exemple large Exemple LARGE Exemple huge Exemple Université Jean Monnet St Etienne Diapositive N° 12

Accents, caractères spéciaux é ’e à `a ê ^e ä ¨a ã & Utilisé dans les tableaux & ~ Espace entre deux mots $sim$ ~a % Commentaire % î ^{i} ç c{c} Début d’une commande $backslash$ _ Indice en mode mathématiques _ $ Début ou fin de mode math $ {} Délimiteurs { et } œ oe Œ OE æ ae å aa ı i ø o Ø O A. Elkhyari Des caractères interprétés de manière spéciale par La. Tex Université Jean Monnet St Etienne Diapositive N° 13

Les listes • Trois environnements : • itemize : pour des listes normales • enumerate : pour des listes numérotées • description : pour des listes de type dictionnaire begin{itemize} item Première chose item Deuxième chose item Troisième chose end{itemize} • Première chose • Deuxième chose • Troisième chose A. Elkhyari begin{enumerate} item Première chose item Deuxième chose item Troisième chose end{enumerate} begin{description} item[Première] chose item[Deuxième] chose item[Troisième] chose end{description} 1. Première chose 2. Deuxième chose 3. Troisième chose Université Jean Monnet St Etienne Première chose Deuxième chose Troisième chose Diapositive N° 14

Les tableaux • Un tableau est un environnement : tabular • Les textes différentes colonnes est délimité par le caractère & • et celui des différentes lignes par \ • il existe 3 types de colonnes : • l : colonne de type gauche (left) • r : colonne de type droite (right) descripteurs de colonne • c : colonne de type centré (center) begin{tabular}{lrc} Premier mot & Second mot & Troisième mot \ Première phrase & Seconde phrase & Troisième phrase end{tabular} Premier mot Première phrase A. Elkhyari Second mot Seconde phrase Troisième mot Troisième phrase Université Jean Monnet St Etienne Diapositive N° 15

Les tableaux • Une barre | entre deux descripteurs de colonne insérera un filet entre deux colonnes • Un hline entre deux lignes les séparera par un filet begin{tabular}{|c|cc|} hline Premier mot & Second mot & Troisième mot \ hline Première phrase & Seconde phrase & Troisième phrase hline end{tabular} Premier mot Second mot Troisième mot Première phrase Seconde phrase Troisième phrase begin{tabular}{|c|p{4 cm}|} end{tabular} A. Elkhyari Colonne d’une largeur de 4 cm Université Jean Monnet St Etienne Diapositive N° 16

Mathématiques • Pour passer en mode mathématiques : • $…$ • [ … ] • begin{equation} … end{equation} • begin{displaymath} … end{displaymath} • $a$ produira a en italique • $x_2^3$ produira x 32 • Les symboles : • lettres grecques • opérateurs binaires • symboles de relation • flèches • noms de fonctions • délimiteurs • etc. A. Elkhyari Université Jean Monnet St Etienne Diapositive N° 17

Mathématiques • sommes : [ sum_{i=0}^{n}u_n ] • opérateurs : [ lim_{nreghtarrow +infty}u_n=ell ] • fractions et racines : [ sum_{n=0}^{+infty}frac{x^n}{n!}=sqrt{e^{2 x}} ] • délimiteurs : [ left(sum_{i=0}^n u_i right) ] left { right } left [ right ] • matrices : [ left( begin{array}{ccccc} 1 & 2 & 3 & cdots & n \ 2 & 3 & 4 & cdots & n+1 \ 3 & 4 & 5 & cdots & n+2 \ vdots & ddots & vdots \ n & n+1 & n+2 & cdots & 2 n-1 \ end{array} right) ] A. Elkhyari Université Jean Monnet St Etienne Diapositive N° 18

Figures begin{figure}[htbp] centerline{epsfig{file=Nb. Cpu. eps, angle=90, width=10 cm}} caption{Nombre de probl`emes r'esolus en fonction du temps} label{nb_cpu} end{figure} • width : largeur de la figure • height : longueur de la figure • angle : (en degrés) tourne la figure • scale : échelle de la figure A. Elkhyari Université Jean Monnet St Etienne Diapositive N° 19
