Introduction lHmatologie Lhmatopose Cellule souche hmatopotique Progniteur mylode

Introduction à l’Hématologie

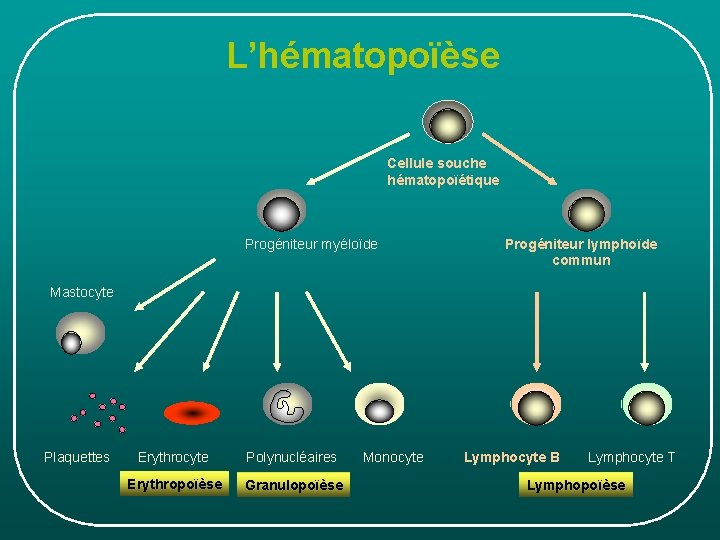

L’hématopoïèse Cellule souche hématopoïétique Progéniteur myéloïde Progéniteur lymphoïde commun Mastocyte Plaquettes Erythrocyte Polynucléaires Erythropoïèse Granulopoïèse Monocyte Lymphocyte B Lymphocyte T Lymphopoïèse

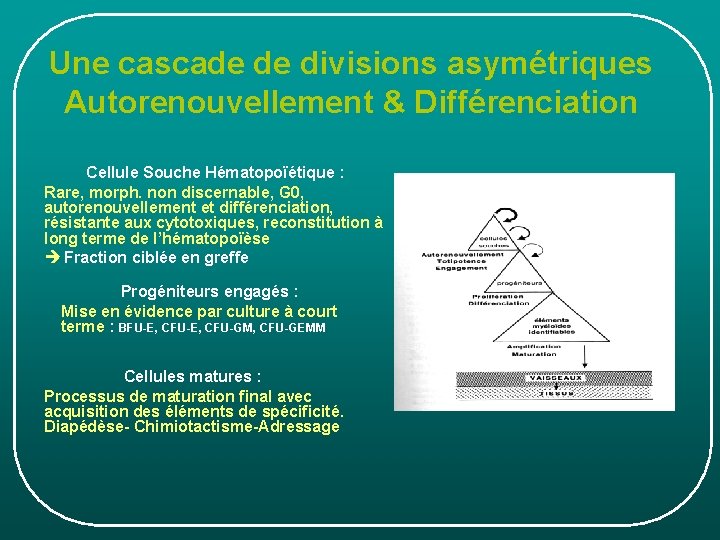

Une cascade de divisions asymétriques Autorenouvellement & Différenciation Cellule Souche Hématopoïétique : Rare, morph. non discernable, G 0, autorenouvellement et différenciation, résistante aux cytotoxiques, reconstitution à long terme de l’hématopoïèse Fraction ciblée en greffe Progéniteurs engagés : Mise en évidence par culture à court terme : BFU-E, CFU-GM, CFU-GEMM Cellules matures : Processus de maturation final avec acquisition des éléments de spécificité. Diapédèse- Chimiotactisme-Adressage

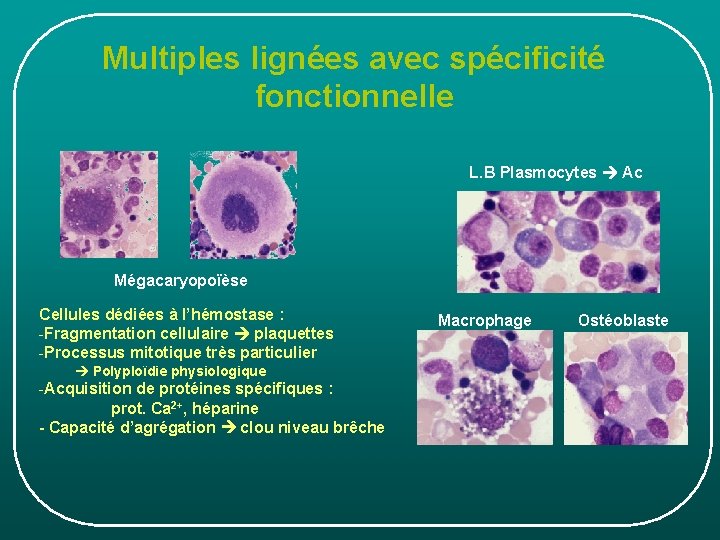

Multiples lignées avec spécificité fonctionnelle L. B Plasmocytes Ac Mégacaryopoïèse Cellules dédiées à l’hémostase : -Fragmentation cellulaire plaquettes -Processus mitotique très particulier Polyploïdie physiologique -Acquisition de protéines spécifiques : prot. Ca 2+, héparine - Capacité d’agrégation clou niveau brêche Macrophage Ostéoblaste

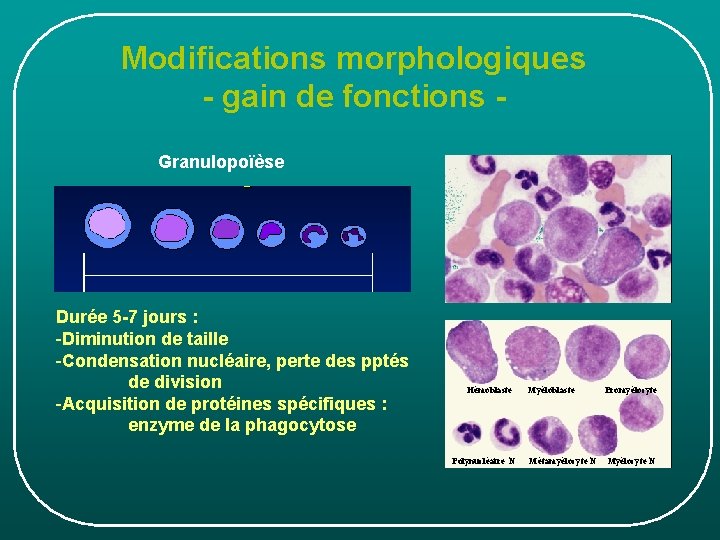

Modifications morphologiques - gain de fonctions Granulopoïèse Durée 5 -7 jours : -Diminution de taille -Condensation nucléaire, perte des pptés de division -Acquisition de protéines spécifiques : enzyme de la phagocytose Hémoblaste Polynucléaire N Myéloblaste Métamyélocyte N Promyélocyte Myélocyte N

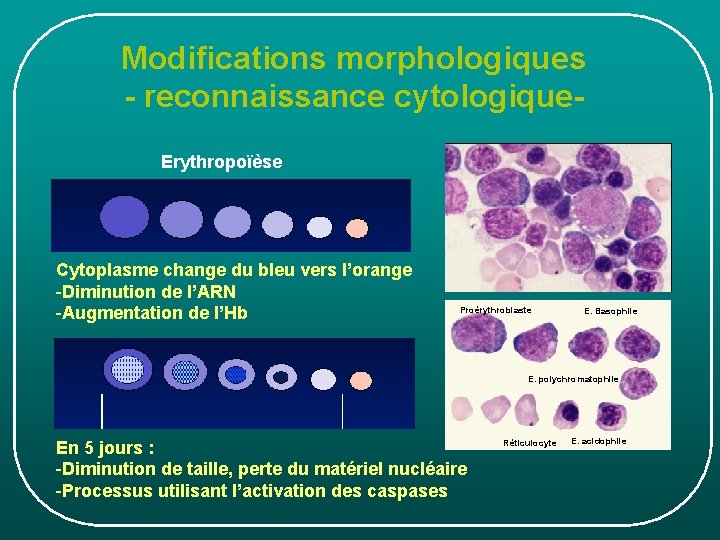

Modifications morphologiques - reconnaissance cytologique. Erythropoïèse Cytoplasme change du bleu vers l’orange -Diminution de l’ARN -Augmentation de l’Hb Proérythroblaste E. Basophile E. polychromatophile En 5 jours : -Diminution de taille, perte du matériel nucléaire -Processus utilisant l’activation des caspases Réticulocyte E. acidophile

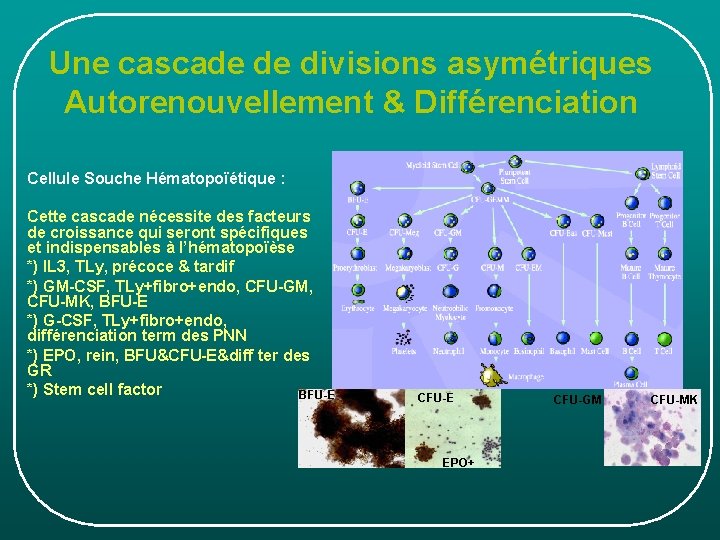

Une cascade de divisions asymétriques Autorenouvellement & Différenciation Cellule Souche Hématopoïétique : Cette cascade nécessite des facteurs de croissance qui seront spécifiques et indispensables à l’hématopoïèse *) IL 3, TLy, précoce & tardif *) GM-CSF, TLy+fibro+endo, CFU-GM, CFU-MK, BFU-E *) G-CSF, TLy+fibro+endo, différenciation term des PNN *) EPO, rein, BFU&CFU-E&diff ter des GR *) Stem cell factor BFU-E CFU-E EPO+ CFU-GM CFU-MK

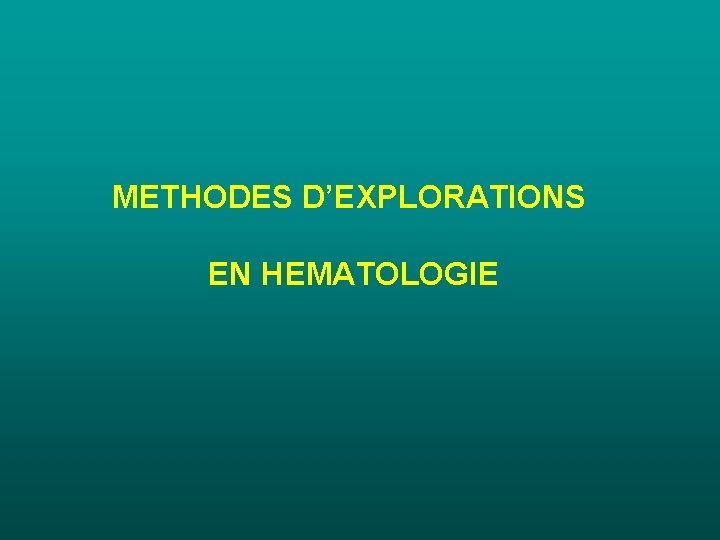

METHODES D’EXPLORATIONS EN HEMATOLOGIE

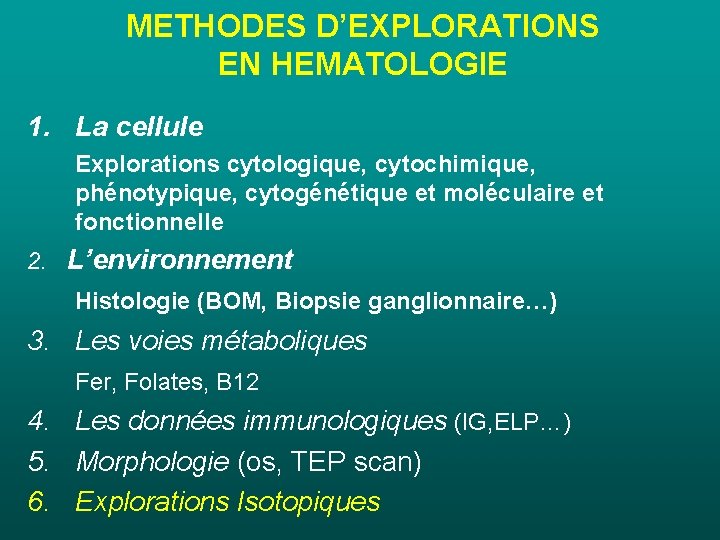

METHODES D’EXPLORATIONS EN HEMATOLOGIE 1. La cellule Explorations cytologique, cytochimique, phénotypique, cytogénétique et moléculaire et fonctionnelle 2. L’environnement Histologie (BOM, Biopsie ganglionnaire…) 3. Les voies métaboliques Fer, Folates, B 12 4. Les données immunologiques (IG, ELP…) 5. Morphologie (os, TEP scan) 6. Explorations Isotopiques

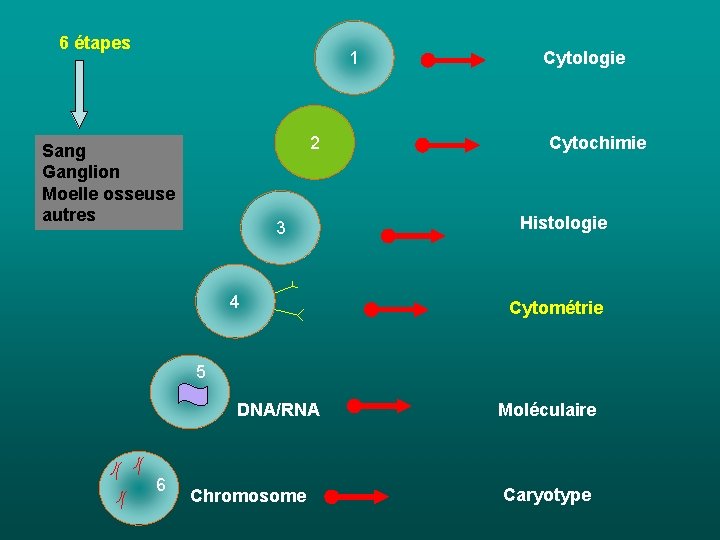

6 étapes 1 2 Sang Ganglion Moelle osseuse autres 3 4 5 4 6 DNA/RNA Chromosome Cytologie Cytochimie Histologie Cytométrie Moléculaire Caryotype

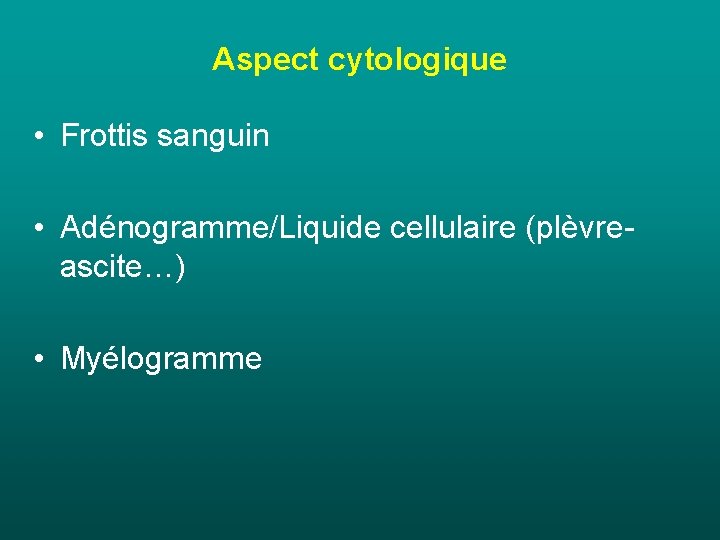

Aspect cytologique • Frottis sanguin • Adénogramme/Liquide cellulaire (plèvreascite…) • Myélogramme

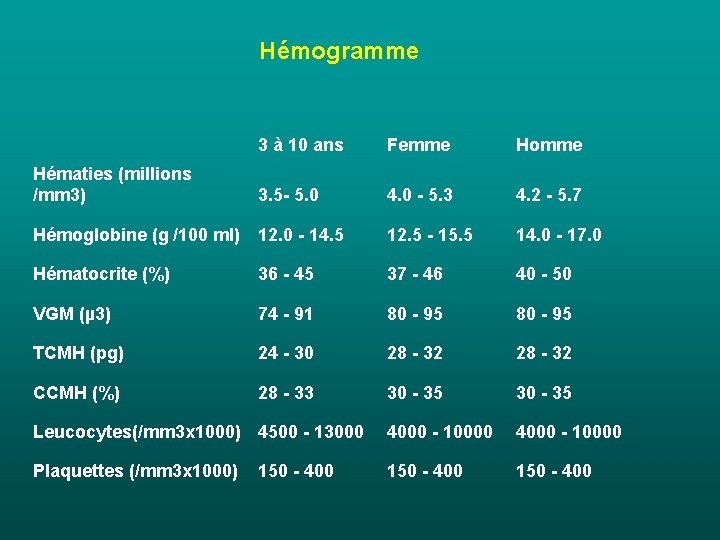

Hémogramme 3 à 10 ans Femme Homme 3. 5 - 5. 0 4. 0 - 5. 3 4. 2 - 5. 7 Hémoglobine (g /100 ml) 12. 0 - 14. 5 12. 5 - 15. 5 14. 0 - 17. 0 Hématocrite (%) 36 - 45 37 - 46 40 - 50 VGM (µ 3) 74 - 91 80 - 95 TCMH (pg) 24 - 30 28 - 32 CCMH (%) 28 - 33 30 - 35 Leucocytes(/mm 3 x 1000) 4500 - 13000 4000 - 10000 Plaquettes (/mm 3 x 1000) 150 - 400 Hématies (millions /mm 3) 150 - 400

DG?

DG?

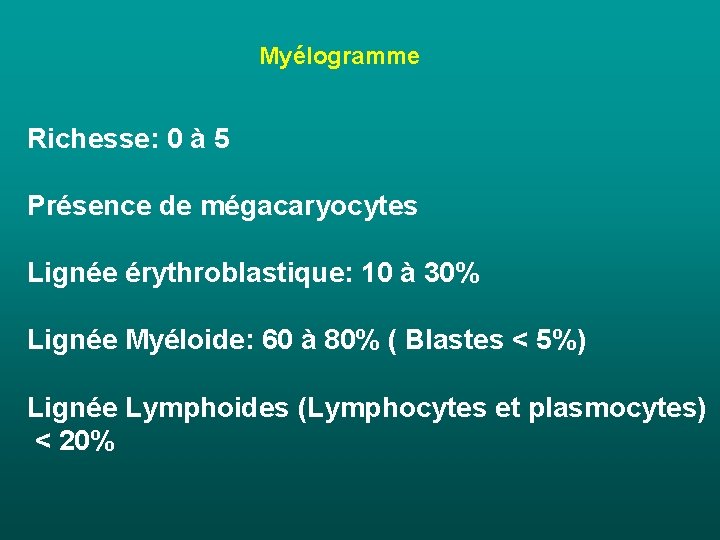

Myélogramme Richesse: 0 à 5 Présence de mégacaryocytes Lignée érythroblastique: 10 à 30% Lignée Myéloide: 60 à 80% ( Blastes < 5%) Lignée Lymphoides (Lymphocytes et plasmocytes) < 20%

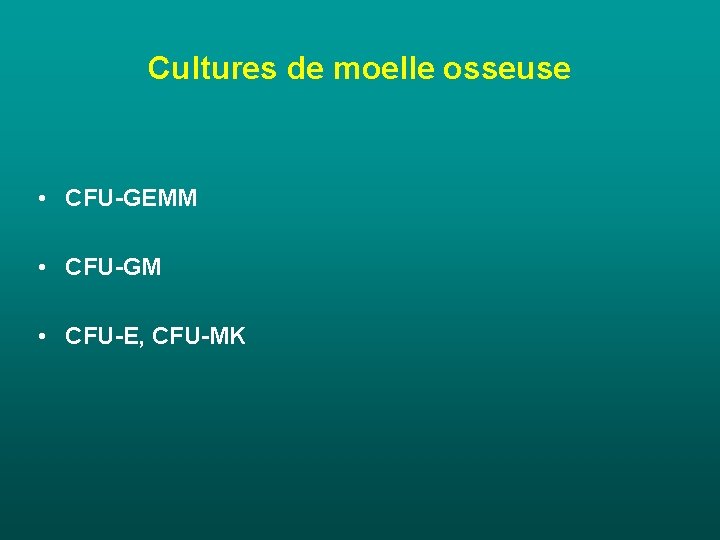

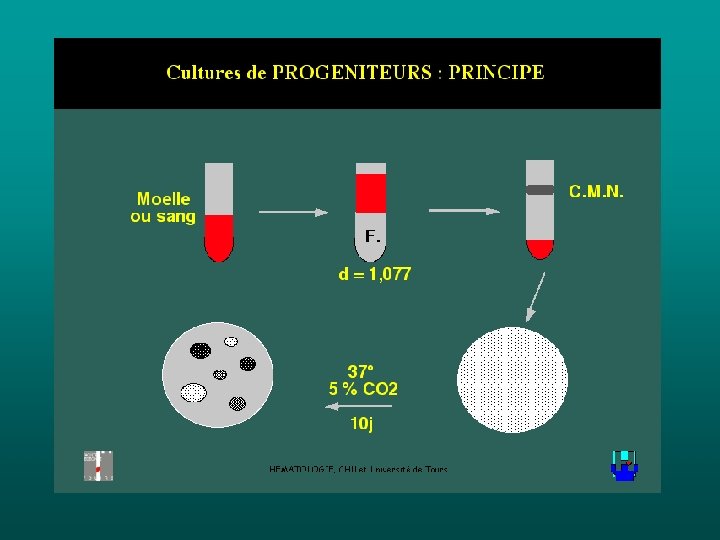

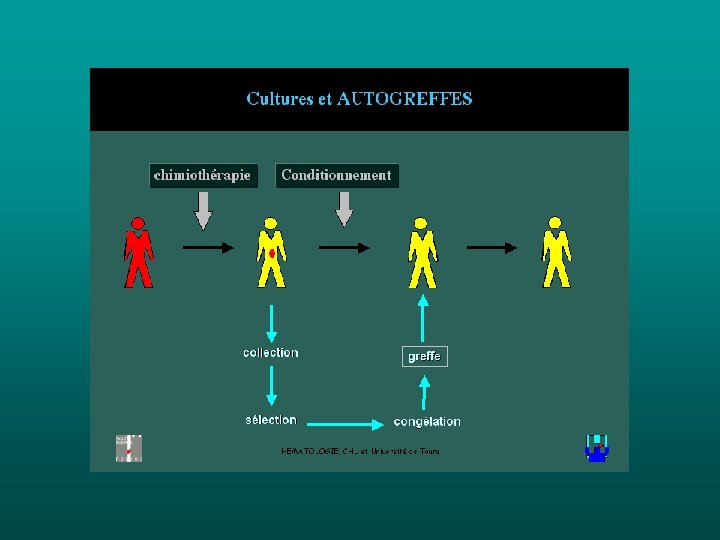

Cultures de moelle osseuse • CFU-GEMM • CFU-GM • CFU-E, CFU-MK

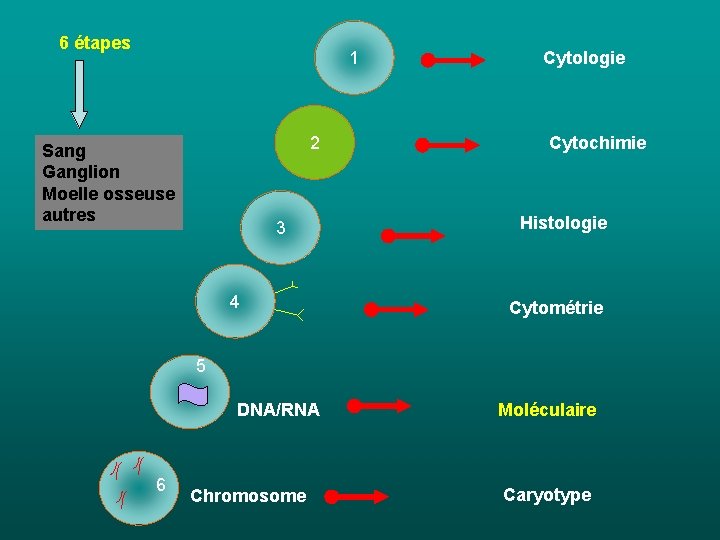

6 étapes 1 2 Sang Ganglion Moelle osseuse autres 3 4 Cytologie Cytochimie Histologie Cytométrie 5 4 6 DNA/RNA Chromosome Moléculaire Caryotype

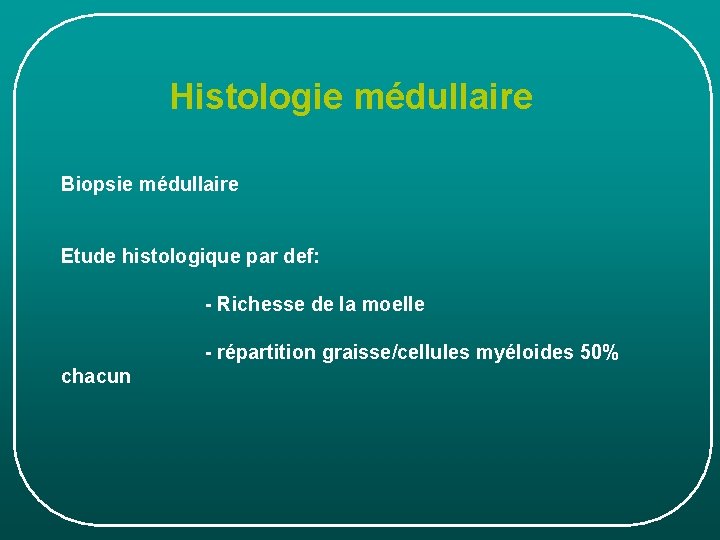

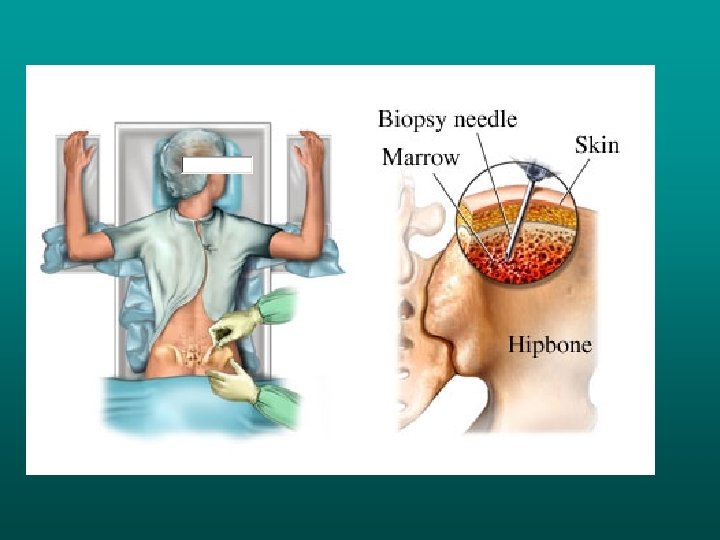

Histologie médullaire Biopsie médullaire Etude histologique par def: - Richesse de la moelle - répartition graisse/cellules myéloides 50% chacun

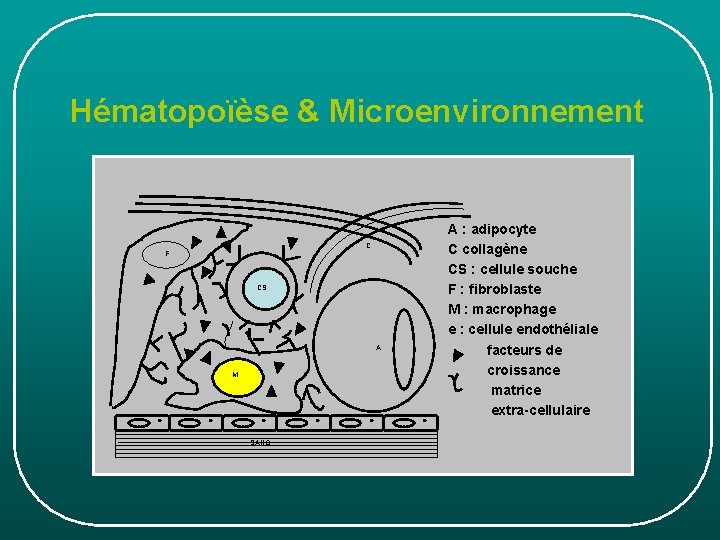

Hématopoïèse & Microenvironnement C F CS A M e e e SANG e e e A : adipocyte C collagène CS : cellule souche F : fibroblaste M : macrophage e : cellule endothéliale facteurs de croissance matrice extra-cellulaire

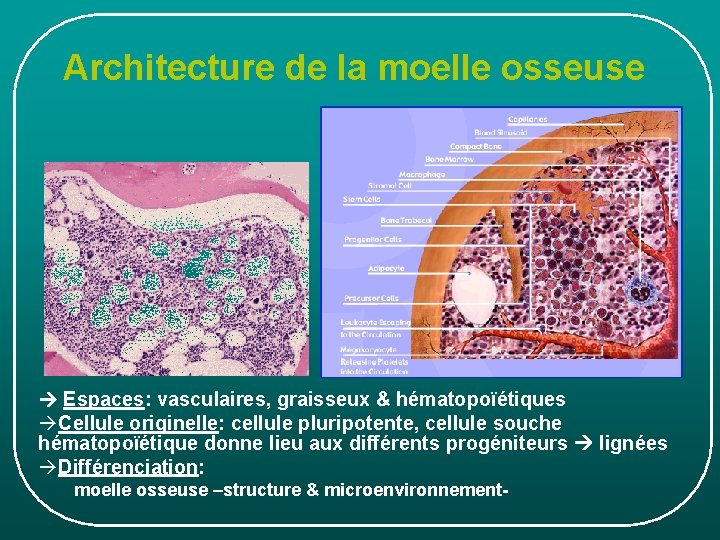

Architecture de la moelle osseuse Espaces: vasculaires, graisseux & hématopoïétiques àCellule originelle: cellule pluripotente, cellule souche hématopoïétique donne lieu aux différents progéniteurs lignées àDifférenciation: moelle osseuse –structure & microenvironnement-

Biopsie ganglionnaire

DG?

6 étapes 1 2 Sang Ganglion Moelle osseuse autres 3 4 Cytologie Cytochimie Histologie Cytométrie 5 4 6 DNA/RNA Chromosome Moléculaire Caryotype

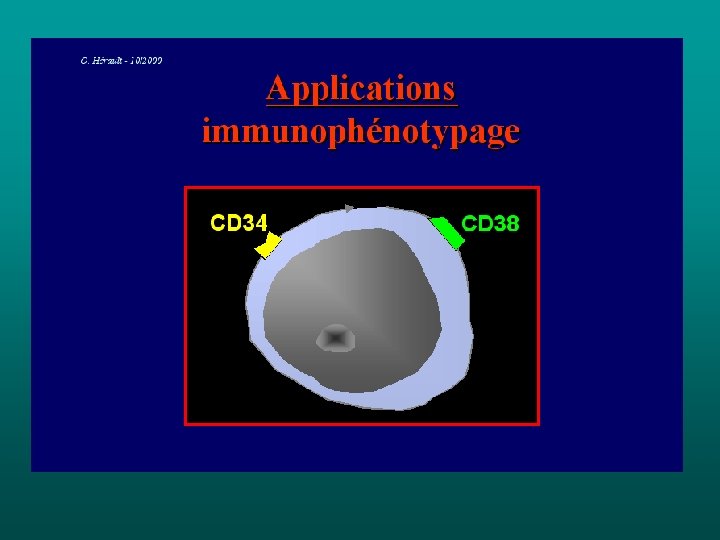

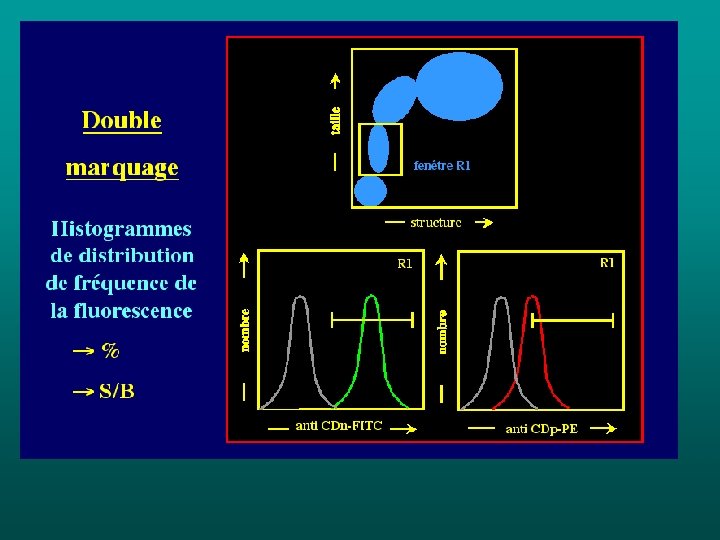

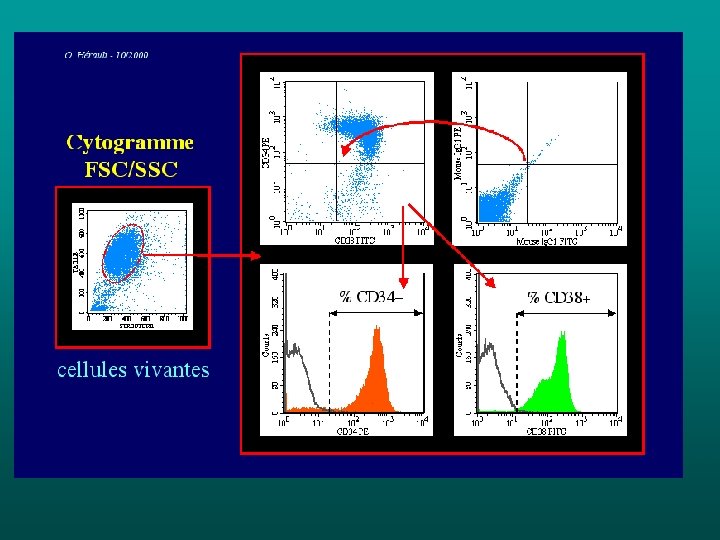

Cytométrie en flux: outil indispensable dans l’étude de l’hématopoïèse

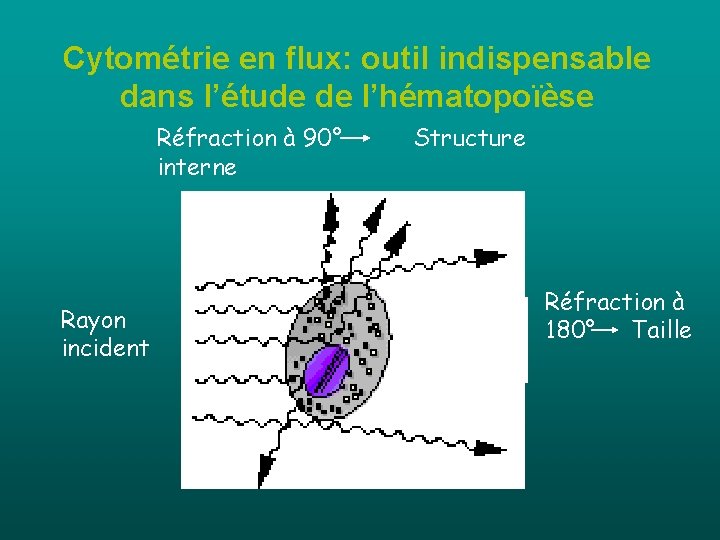

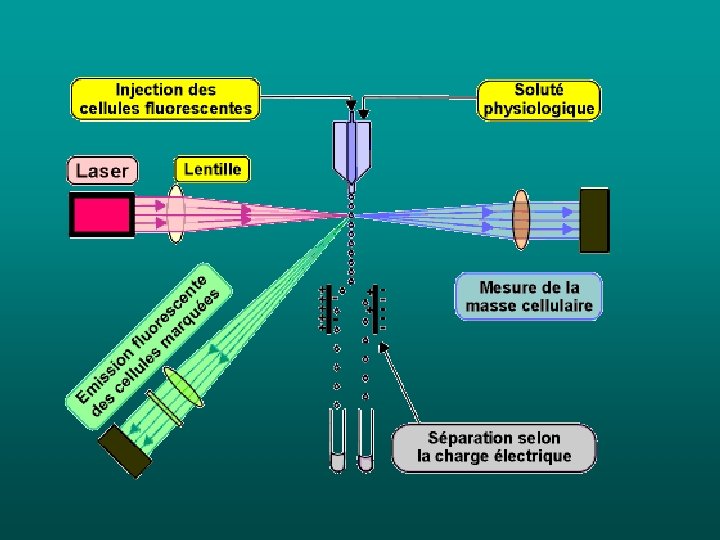

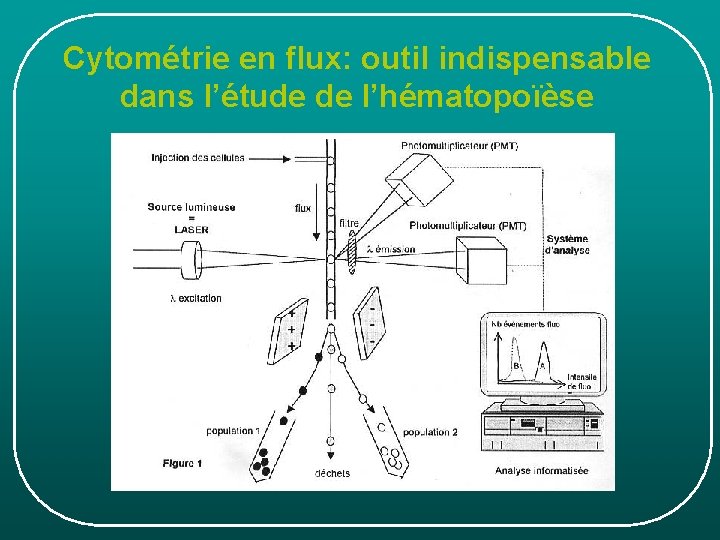

Cytométrie en flux: outil indispensable dans l’étude de l’hématopoïèse Réfraction à 90° interne Rayon incident Structure Réfraction à 180° Taille

6 étapes 1 2 Sang Ganglion Moelle osseuse autres 3 4 Cytologie Cytochimie Histologie Cytométrie 5 4 6 DNA/RNA Chromosome Moléculaire Caryotype

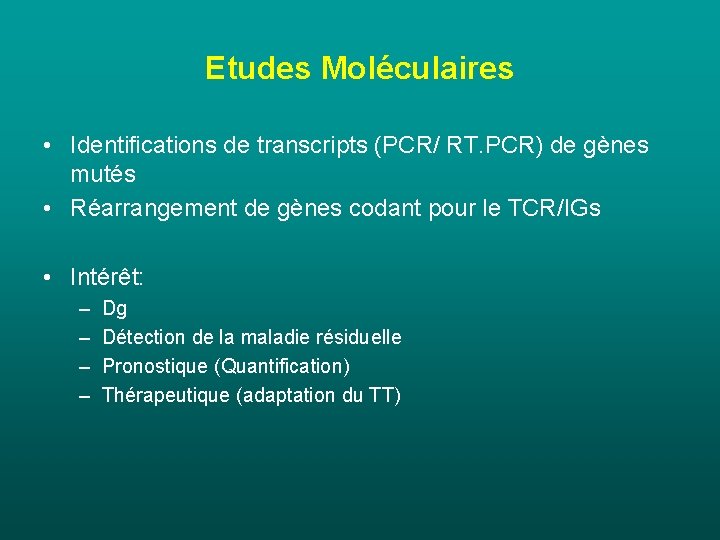

Etudes Moléculaires • Identifications de transcripts (PCR/ RT. PCR) de gènes mutés • Réarrangement de gènes codant pour le TCR/IGs • Intérêt: – – Dg Détection de la maladie résiduelle Pronostique (Quantification) Thérapeutique (adaptation du TT)

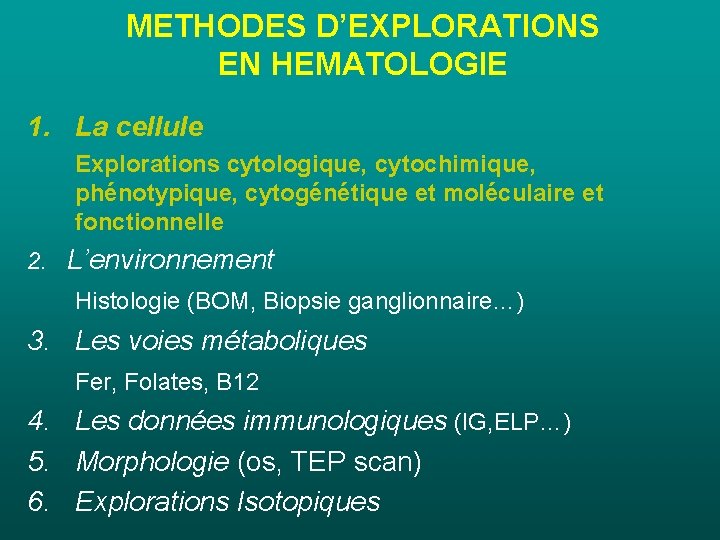

METHODES D’EXPLORATIONS EN HEMATOLOGIE 1. La cellule Explorations cytologique, cytochimique, phénotypique, cytogénétique et moléculaire et fonctionnelle 2. L’environnement Histologie (BOM, Biopsie ganglionnaire…) 3. Les voies métaboliques Fer, Folates, B 12 4. Les données immunologiques (IG, ELP…) 5. Morphologie (os, TEP scan) 6. Explorations Isotopiques

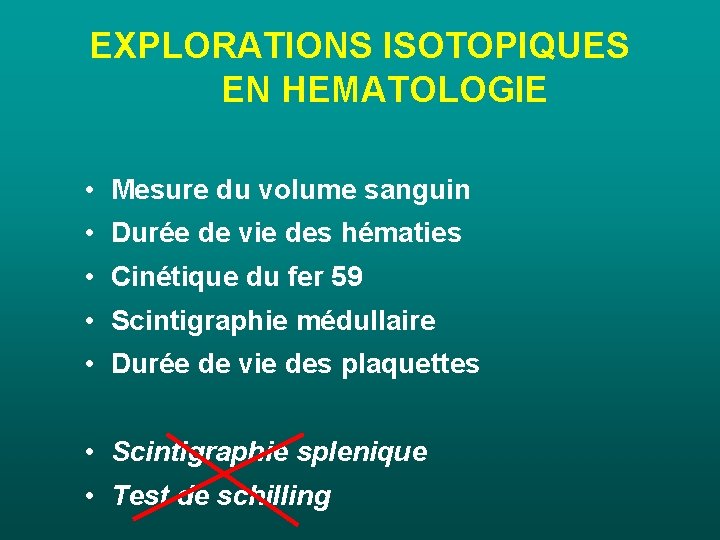

EXPLORATIONS ISOTOPIQUES EN HEMATOLOGIE • Mesure du volume sanguin • Durée de vie des hématies • Cinétique du fer 59 • Scintigraphie médullaire • Durée de vie des plaquettes • Scintigraphie splenique • Test de schilling

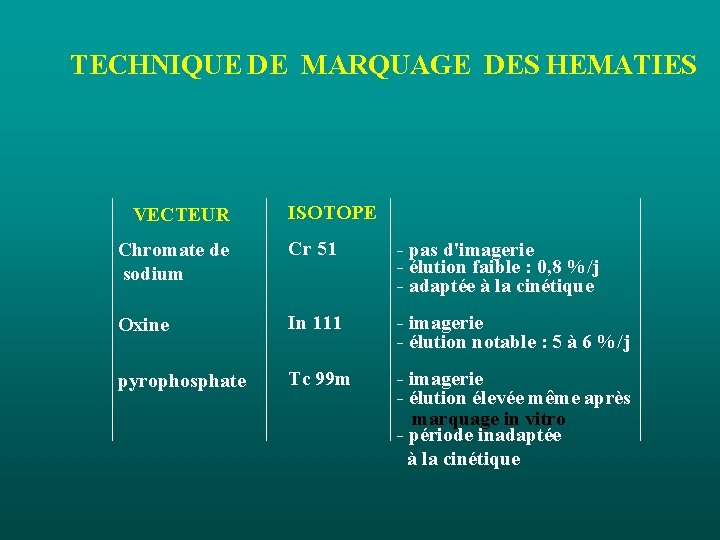

TECHNIQUE DE MARQUAGE DES HEMATIES VECTEUR ISOTOPE Chromate de sodium Cr 51 - pas d'imagerie - élution faible : 0, 8 %/j - adaptée à la cinétique Oxine In 111 - imagerie - élution notable : 5 à 6 %/j pyrophosphate Tc 99 m - imagerie - élution élevée même après marquage in vitro - période inadaptée à la cinétique

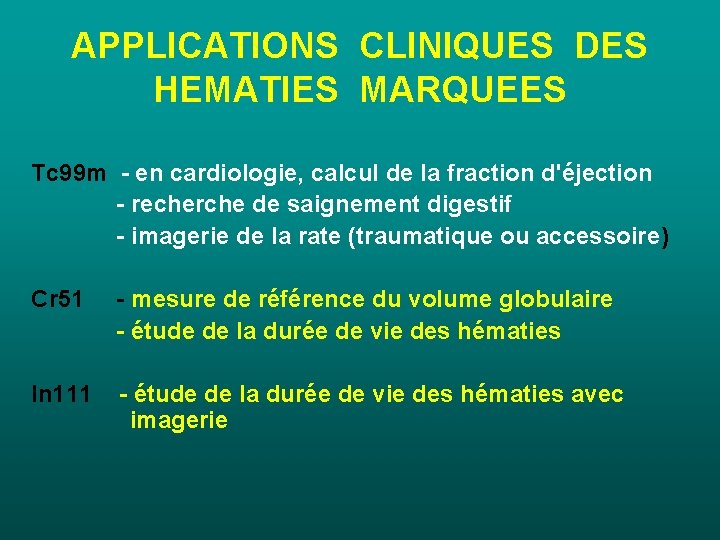

APPLICATIONS CLINIQUES DES HEMATIES MARQUEES Tc 99 m - en cardiologie, calcul de la fraction d'éjection - recherche de saignement digestif - imagerie de la rate (traumatique ou accessoire) Cr 51 - mesure de référence du volume globulaire - étude de la durée de vie des hématies In 111 - étude de la durée de vie des hématies avec imagerie

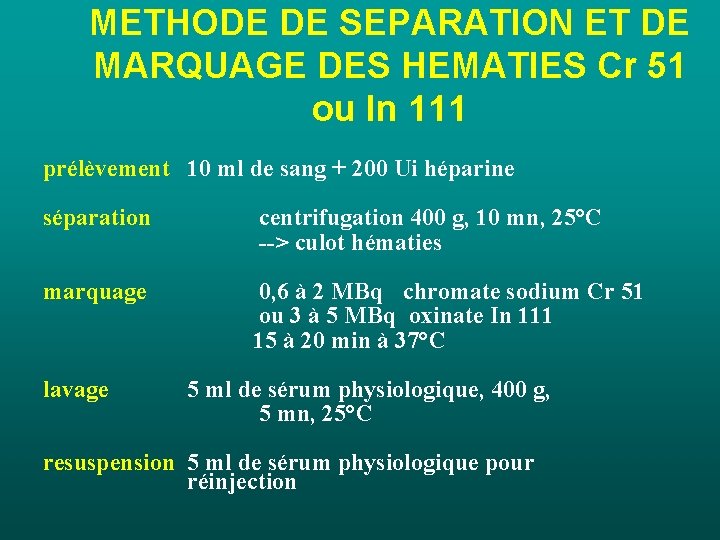

METHODE DE SEPARATION ET DE MARQUAGE DES HEMATIES Cr 51 ou In 111 prélèvement 10 ml de sang + 200 Ui héparine séparation centrifugation 400 g, 10 mn, 25°C --> culot hématies marquage 0, 6 à 2 MBq chromate sodium Cr 51 ou 3 à 5 MBq oxinate In 111 15 à 20 min à 37°C lavage 5 ml de sérum physiologique, 400 g, 5 mn, 25°C resuspension 5 ml de sérum physiologique pour réinjection

VOLUME SANGUIN

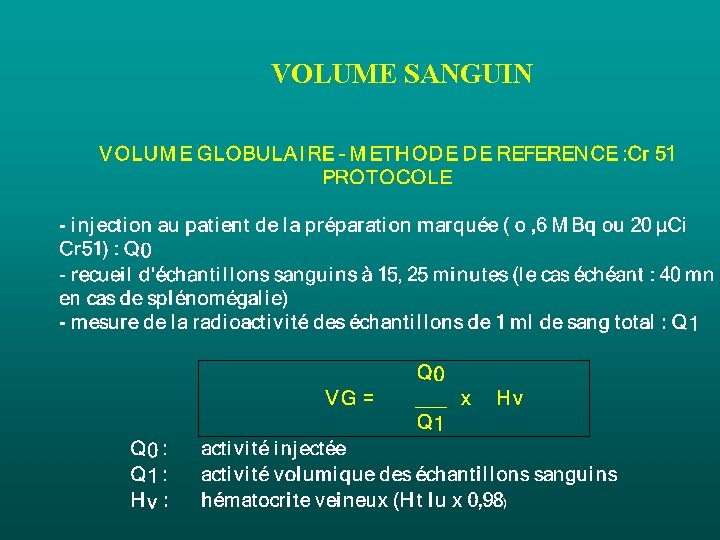

VOLUME SANGUIN

EXPRESSION DES RESULTATS DU VOLUME SANGUIN

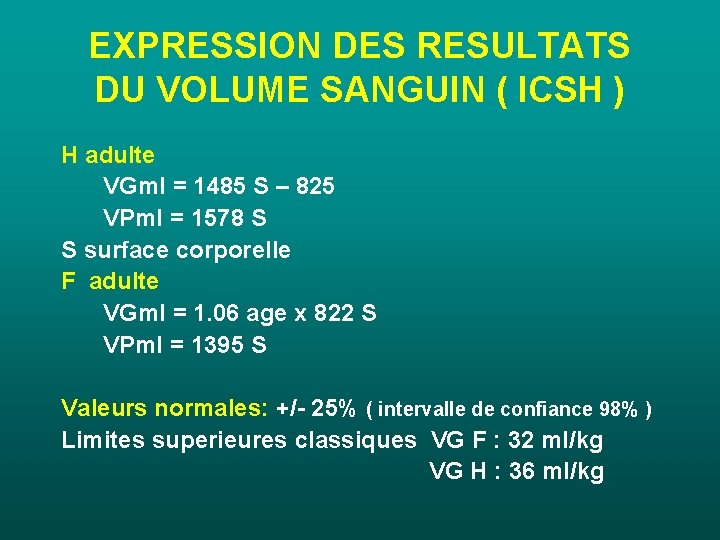

EXPRESSION DES RESULTATS DU VOLUME SANGUIN ( ICSH ) H adulte VGml = 1485 S – 825 VPml = 1578 S S surface corporelle F adulte VGml = 1. 06 age x 822 S VPml = 1395 S Valeurs normales: +/- 25% ( intervalle de confiance 98% ) Limites superieures classiques VG F : 32 ml/kg VG H : 36 ml/kg

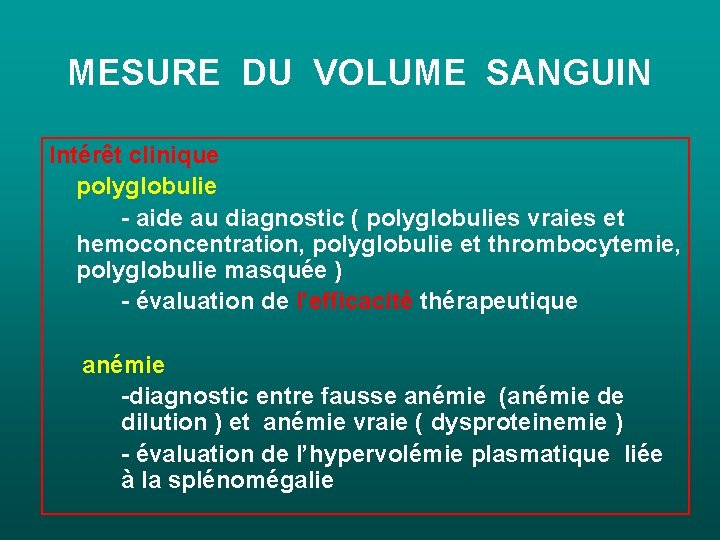

MESURE DU VOLUME SANGUIN Intérêt clinique polyglobulie - aide au diagnostic ( polyglobulies vraies et hemoconcentration, polyglobulie et thrombocytemie, polyglobulie masquée ) - évaluation de l’efficacité thérapeutique anémie -diagnostic entre fausse anémie (anémie de dilution ) et anémie vraie ( dysproteinemie ) - évaluation de l’hypervolémie plasmatique liée à la splénomégalie

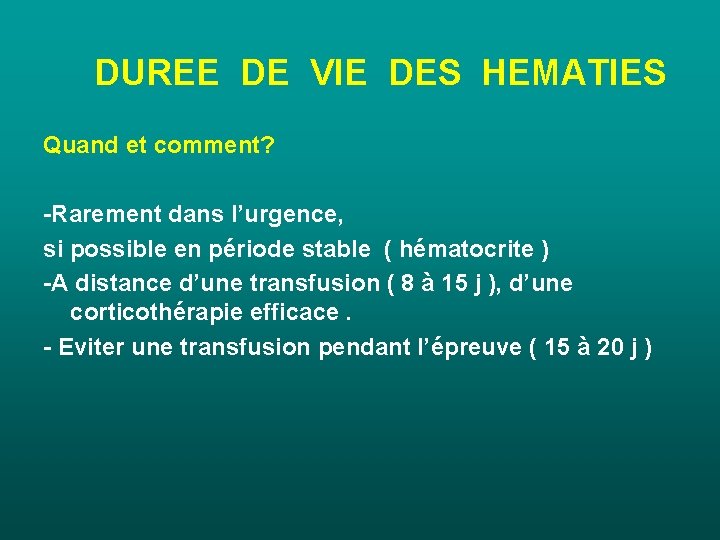

DUREE DE VIE DES HEMATIES Quand et comment? -Rarement dans l’urgence, si possible en période stable ( hématocrite ) -A distance d’une transfusion ( 8 à 15 j ), d’une corticothérapie efficace. - Eviter une transfusion pendant l’épreuve ( 15 à 20 j )

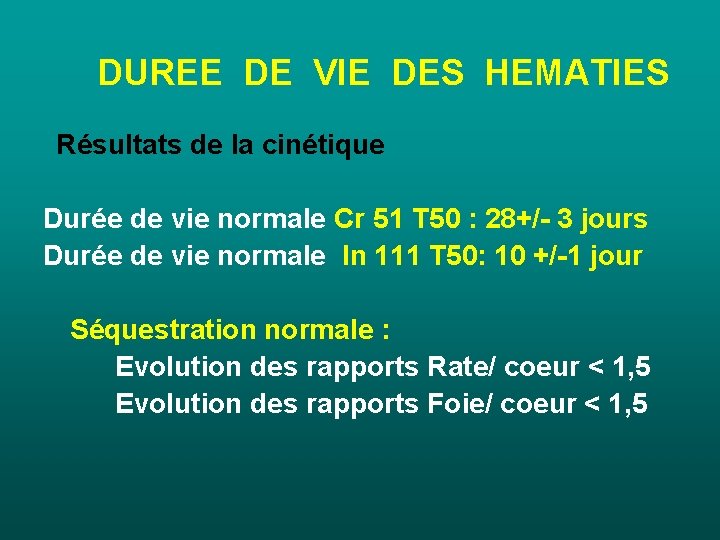

DUREE DE VIE DES HEMATIES Résultats de la cinétique Durée de vie normale Cr 51 T 50 : 28+/- 3 jours Durée de vie normale In 111 T 50: 10 +/-1 jour Séquestration normale : Evolution des rapports Rate/ coeur < 1, 5 Evolution des rapports Foie/ coeur < 1, 5

DUREE DE VIE DES HEMATIES T 50 = 28 j Valeur normale 50 28

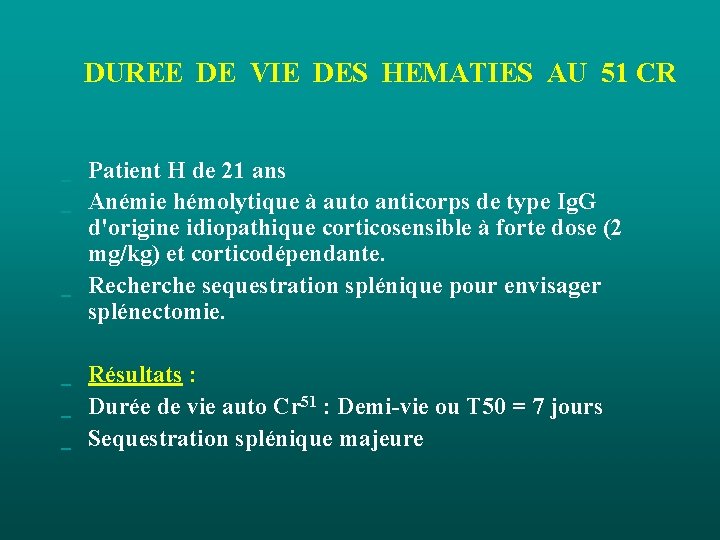

DUREE DE VIE DES HEMATIES AU 51 CR _ _ _ Patient H de 21 ans Anémie hémolytique à auto anticorps de type Ig. G d'origine idiopathique corticosensible à forte dose (2 mg/kg) et corticodépendante. Recherche sequestration splénique pour envisager splénectomie. Résultats : Durée de vie auto Cr 51 : Demi-vie ou T 50 = 7 jours Sequestration splénique majeure

T 50 = 7 j 50 75 0

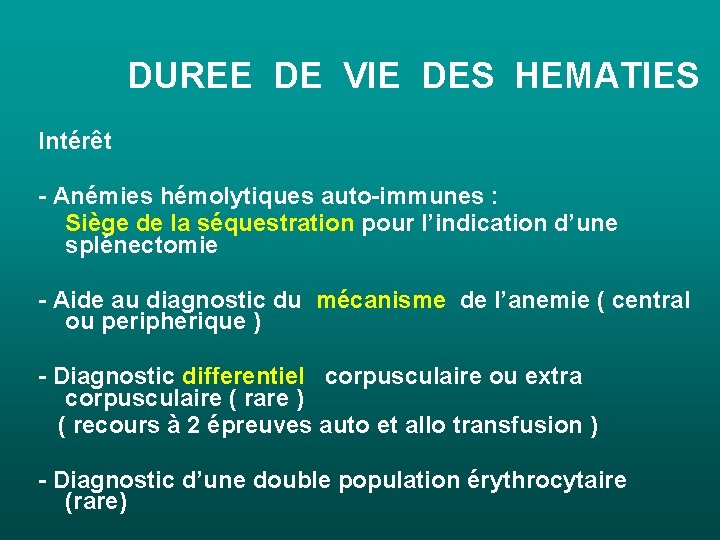

DUREE DE VIE DES HEMATIES Intérêt - Anémies hémolytiques auto-immunes : Siège de la séquestration pour l’indication d’une splénectomie - Aide au diagnostic du mécanisme de l’anemie ( central ou peripherique ) - Diagnostic differentiel corpusculaire ou extra corpusculaire ( rare ) ( recours à 2 épreuves auto et allo transfusion ) - Diagnostic d’une double population érythrocytaire (rare)

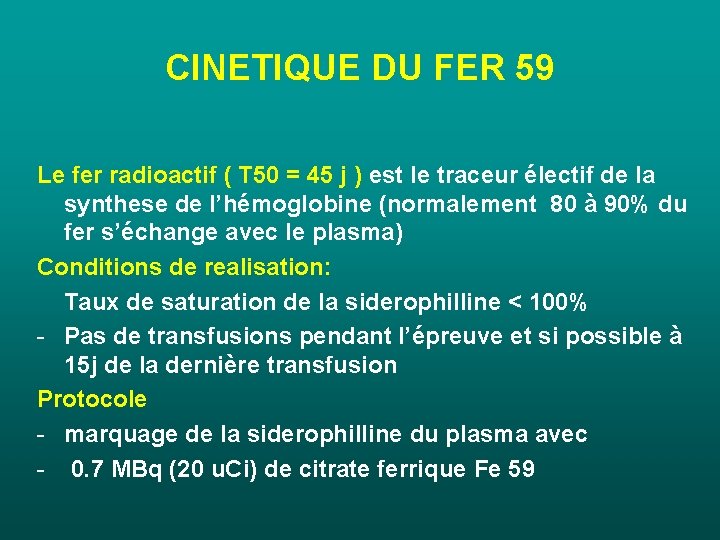

CINETIQUE DU FER 59 Le fer radioactif ( T 50 = 45 j ) est le traceur électif de la synthese de l’hémoglobine (normalement 80 à 90% du fer s’échange avec le plasma) Conditions de realisation: Taux de saturation de la siderophilline < 100% - Pas de transfusions pendant l’épreuve et si possible à 15 j de la dernière transfusion Protocole - marquage de la siderophilline du plasma avec - 0. 7 MBq (20 u. Ci) de citrate ferrique Fe 59

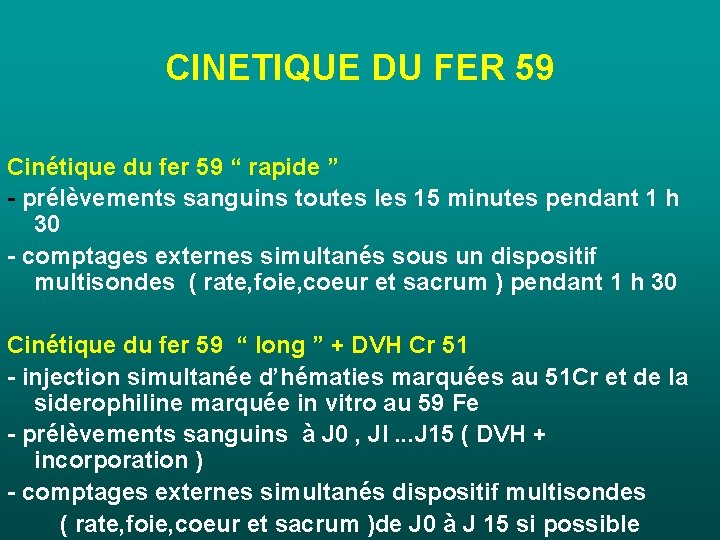

CINETIQUE DU FER 59 Cinétique du fer 59 “ rapide ” - prélèvements sanguins toutes les 15 minutes pendant 1 h 30 - comptages externes simultanés sous un dispositif multisondes ( rate, foie, coeur et sacrum ) pendant 1 h 30 Cinétique du fer 59 “ long ” + DVH Cr 51 - injection simultanée d’hématies marquées au 51 Cr et de la siderophiline marquée in vitro au 59 Fe - prélèvements sanguins à J 0 , JI. . . J 15 ( DVH + incorporation ) - comptages externes simultanés dispositif multisondes ( rate, foie, coeur et sacrum )de J 0 à J 15 si possible

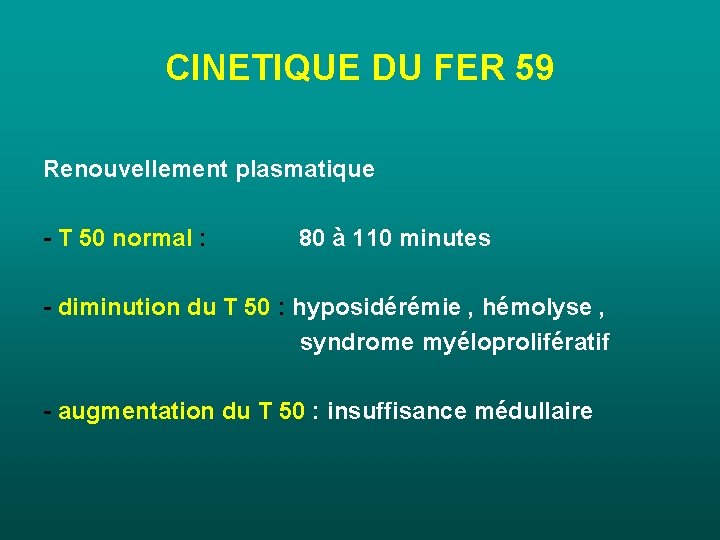

CINETIQUE DU FER 59 Renouvellement plasmatique - T 50 normal : 80 à 110 minutes - diminution du T 50 : hyposidérémie , hémolyse , syndrome myéloprolifératif - augmentation du T 50 : insuffisance médullaire

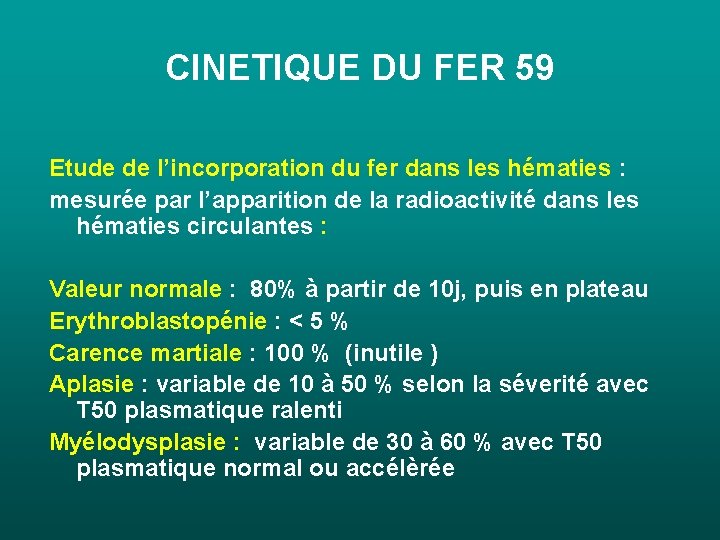

CINETIQUE DU FER 59 Etude de l’incorporation du fer dans les hématies : mesurée par l’apparition de la radioactivité dans les hématies circulantes : Valeur normale : 80% à partir de 10 j, puis en plateau Erythroblastopénie : < 5 % Carence martiale : 100 % (inutile ) Aplasie : variable de 10 à 50 % selon la séverité avec T 50 plasmatique ralenti Myélodysplasie : variable de 30 à 60 % avec T 50 plasmatique normal ou accélèrée

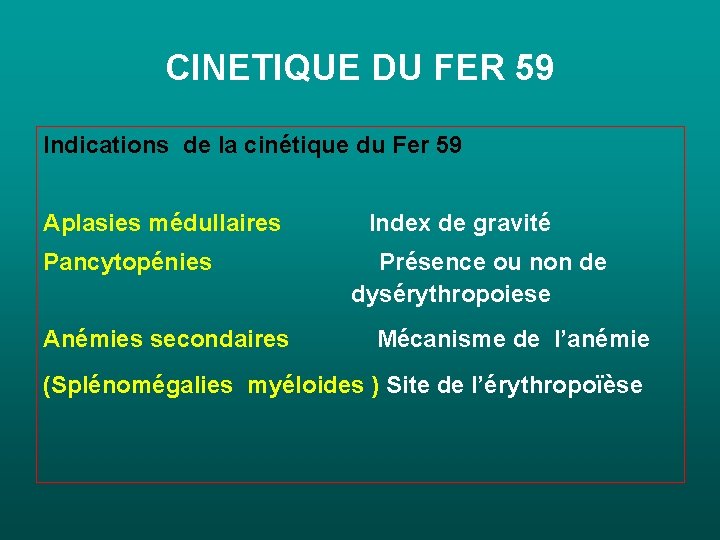

CINETIQUE DU FER 59 Indications de la cinétique du Fer 59 Aplasies médullaires Pancytopénies Anémies secondaires Index de gravité Présence ou non de dysérythropoiese Mécanisme de l’anémie (Splénomégalies myéloides ) Site de l’érythropoïèse

EXPLORATION MEDULLAIRE

EXPLORATION MEDULLAIRE

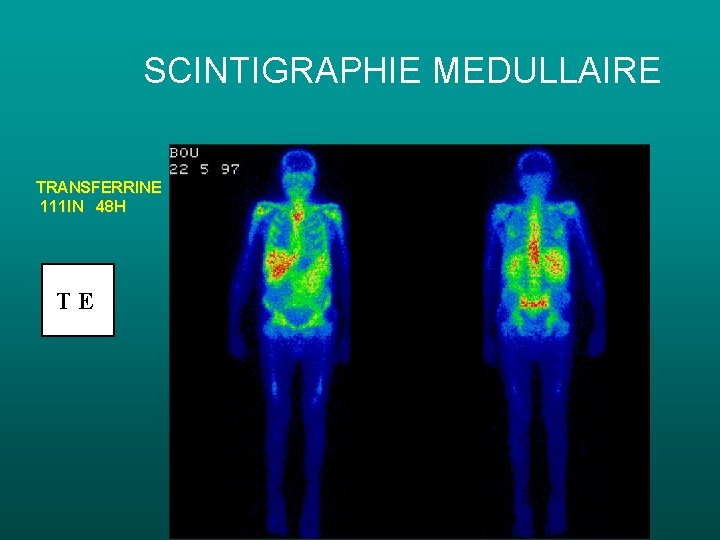

SCINTIGRAPHIE MEDULLAIRE TRANSFERRINE 111 IN 48 H TE

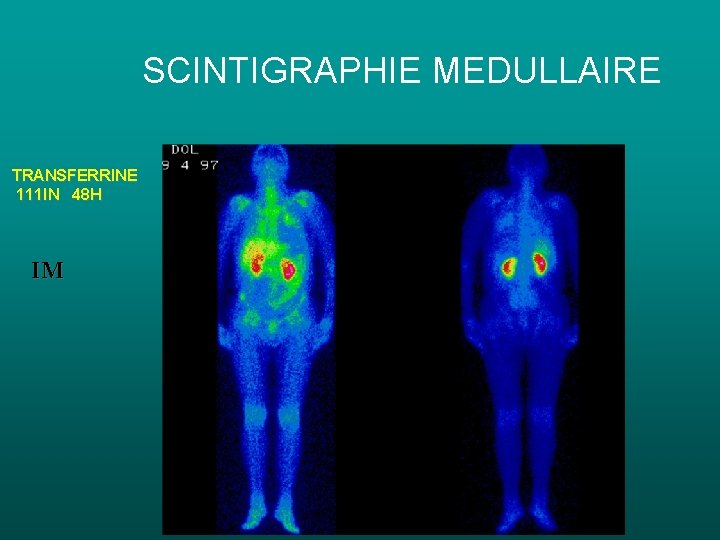

SCINTIGRAPHIE MEDULLAIRE TRANSFERRINE 111 IN 48 H IM

SCINTIGRAPHIE MEDULLAIRE SM

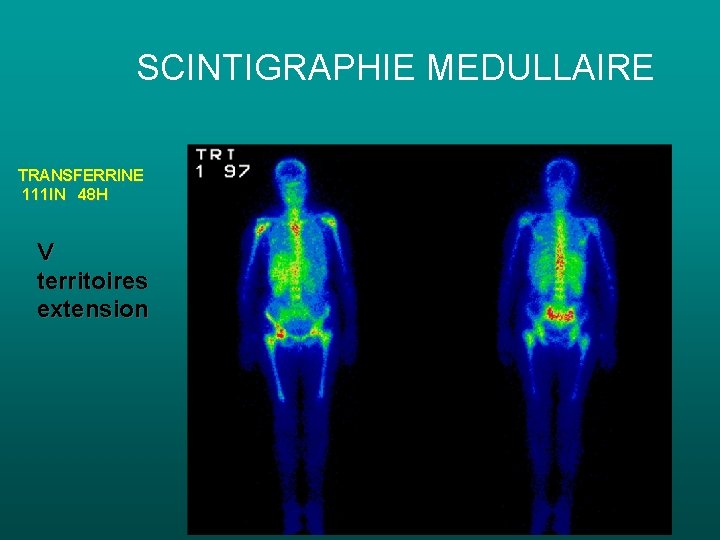

SCINTIGRAPHIE MEDULLAIRE TRANSFERRINE 111 IN 48 H V territoires extension

SCINTIGRAPHIE MEDULLAIRE V - SM

SCINTIGRAPHIE MEDULLAIRE COLLOIDES 99 M TC images à 1 h S M evoluée

SCINTIGRAPHIE MEDULLAIRE TRANSFERRINE 111 IN images à 48 h S M évoluée Avant splénectomie

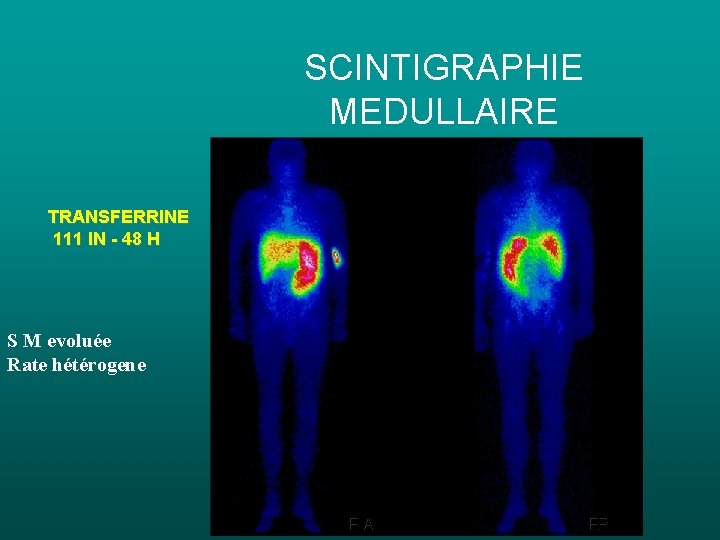

SCINTIGRAPHIE MEDULLAIRE TRANSFERRINE 111 IN - 48 H S M evoluée Rate hétérogene FA FP

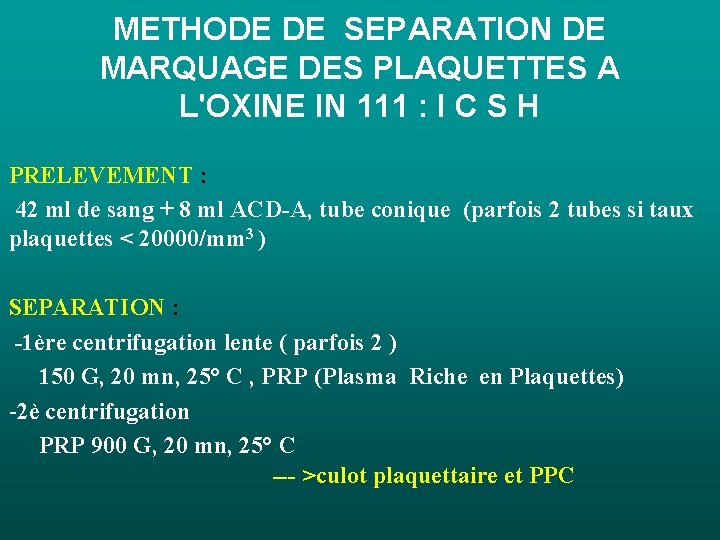

METHODE DE SEPARATION DE MARQUAGE DES PLAQUETTES A L'OXINE IN 111 : I C S H PRELEVEMENT : 42 ml de sang + 8 ml ACD-A, tube conique (parfois 2 tubes si taux plaquettes < 20000/mm 3 ) SEPARATION : -1ère centrifugation lente ( parfois 2 ) 150 G, 20 mn, 25° C , PRP (Plasma Riche en Plaquettes) -2è centrifugation PRP 900 G, 20 mn, 25° C --- >culot plaquettaire et PPC

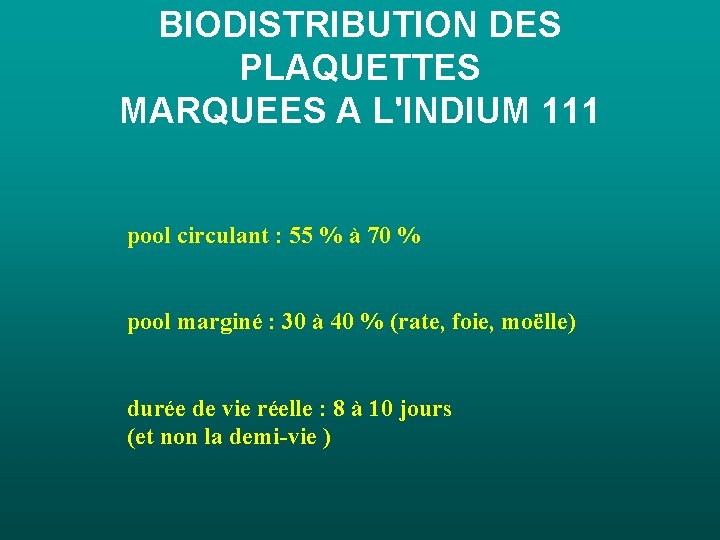

BIODISTRIBUTION DES PLAQUETTES MARQUEES A L'INDIUM 111 pool circulant : 55 % à 70 % pool marginé : 30 à 40 % (rate, foie, moëlle) durée de vie réelle : 8 à 10 jours (et non la demi-vie )

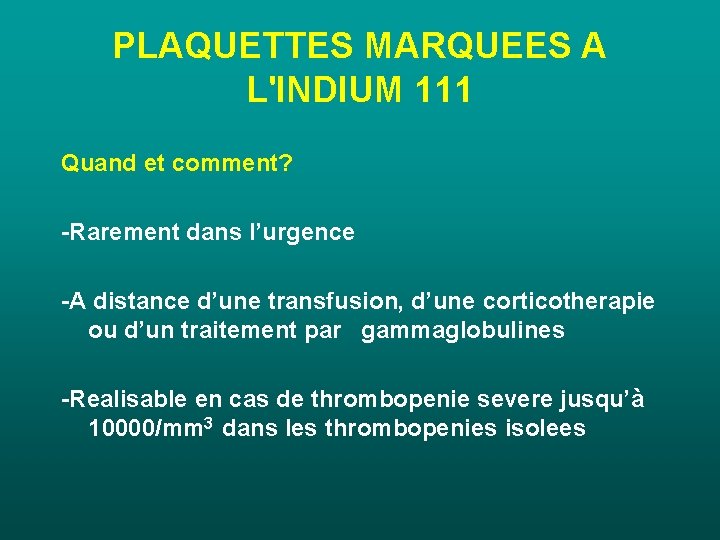

PLAQUETTES MARQUEES A L'INDIUM 111 Quand et comment? -Rarement dans l’urgence -A distance d’une transfusion, d’une corticotherapie ou d’un traitement par gammaglobulines -Realisable en cas de thrombopenie severe jusqu’à 10000/mm 3 dans les thrombopenies isolees

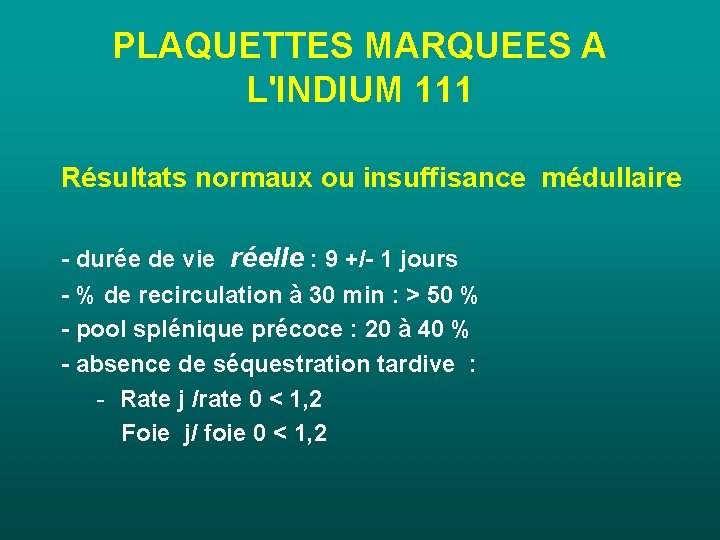

PLAQUETTES MARQUEES A L'INDIUM 111 Résultats normaux ou insuffisance médullaire - durée de vie réelle : 9 +/- 1 jours - % de recirculation à 30 min : > 50 % - pool splénique précoce : 20 à 40 % - absence de séquestration tardive : - Rate j /rate 0 < 1, 2 Foie j/ foie 0 < 1, 2

CINÉTIQUE PLAQUETTES 111 In DVP = 9 Jours

CINÉTIQUE PLAQUETTES 111 In CINETIQUE NORMALE

CINETIQUE PLAQUETTES 111 In R 2 /R 0=1, 2 F 2 / F 0=1

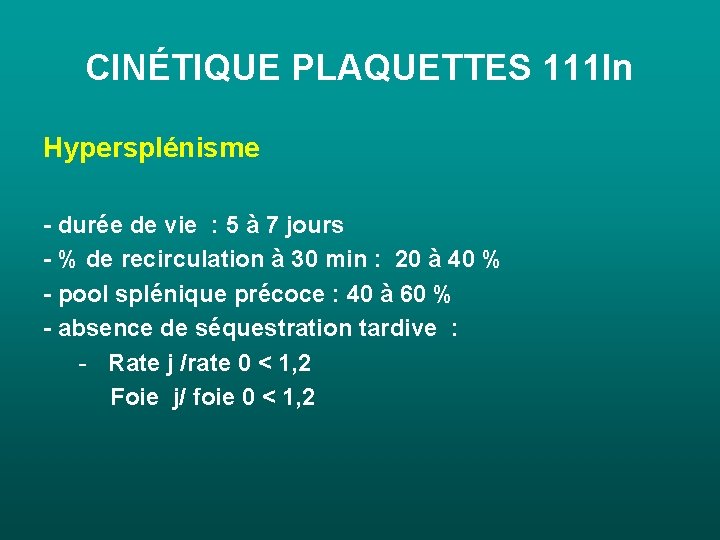

CINÉTIQUE PLAQUETTES 111 In Hypersplénisme - durée de vie : 5 à 7 jours - % de recirculation à 30 min : 20 à 40 % - pool splénique précoce : 40 à 60 % - absence de séquestration tardive : - Rate j /rate 0 < 1, 2 Foie j/ foie 0 < 1, 2

CINÉTIQUE PLAQUETTES 111 In HYPERSPLENISME

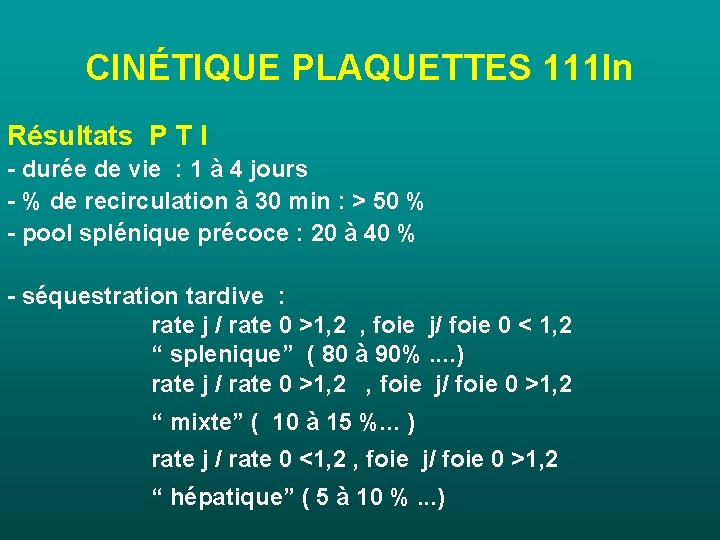

CINÉTIQUE PLAQUETTES 111 In Résultats P T I - durée de vie : 1 à 4 jours - % de recirculation à 30 min : > 50 % - pool splénique précoce : 20 à 40 % - séquestration tardive : rate j / rate 0 >1, 2 , foie j/ foie 0 < 1, 2 “ splenique” ( 80 à 90%. . ) rate j / rate 0 >1, 2 , foie j/ foie 0 >1, 2 “ mixte” ( 10 à 15 %. . . ) rate j / rate 0 <1, 2 , foie j/ foie 0 >1, 2 “ hépatique” ( 5 à 10 %. . . )

PTI

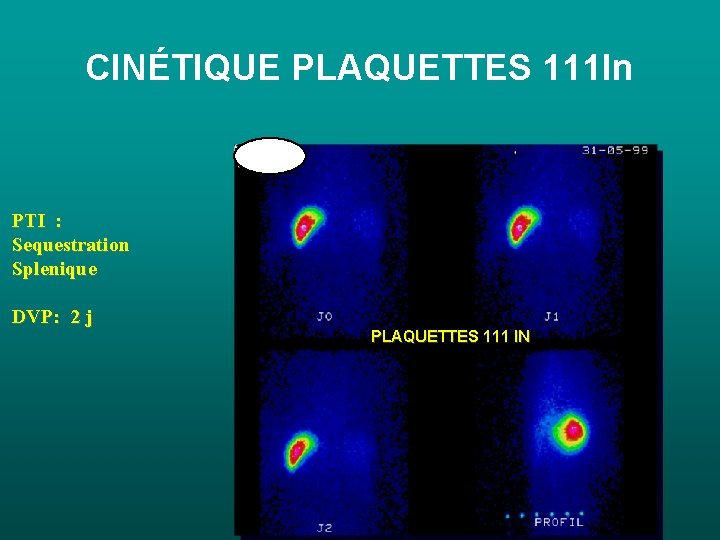

CINÉTIQUE PLAQUETTES 111 In PTI : Sequestration Splenique DVP: 2 j PLAQUETTES 111 IN

SCINTIGRAPHIE SPLENIQUE HEMATIES 99 m. TC ALTEREES A LA CHALEUR Rate accessoire 10 ans apres splenectomie RATE ACCESSOIRE

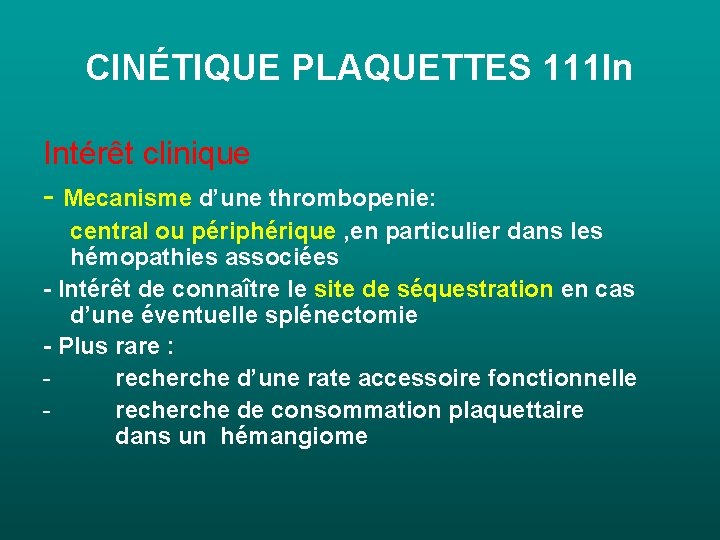

CINÉTIQUE PLAQUETTES 111 In Intérêt clinique - Mecanisme d’une thrombopenie: central ou périphérique , en particulier dans les hémopathies associées - Intérêt de connaître le site de séquestration en cas d’une éventuelle splénectomie - Plus rare : recherche d’une rate accessoire fonctionnelle recherche de consommation plaquettaire dans un hémangiome

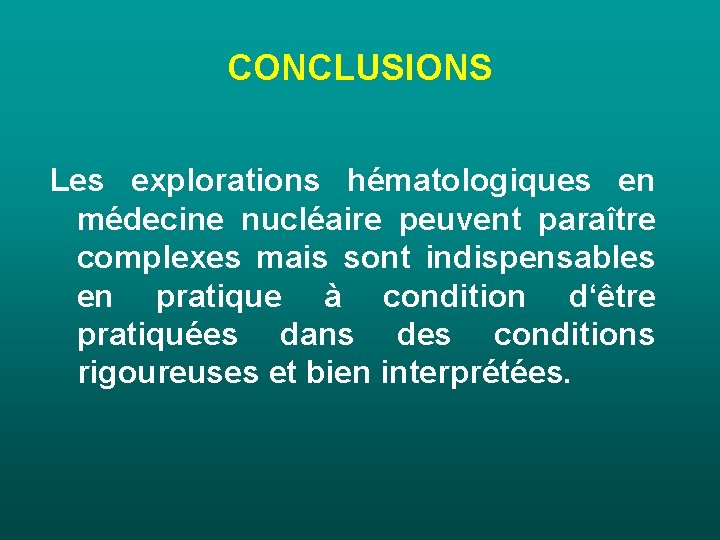

CONCLUSIONS Les explorations hématologiques en médecine nucléaire peuvent paraître complexes mais sont indispensables en pratique à condition d‘être pratiquées dans des conditions rigoureuses et bien interprétées.

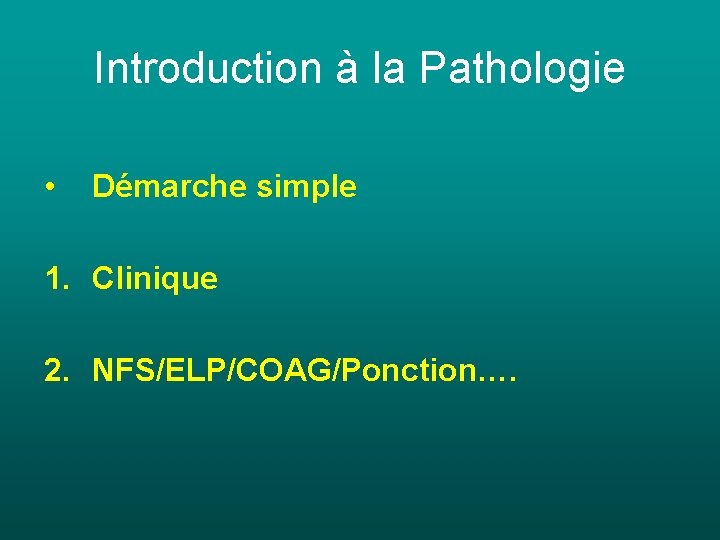

Introduction à la Pathologie • Démarche simple 1. Clinique 2. NFS/ELP/COAG/Ponction….

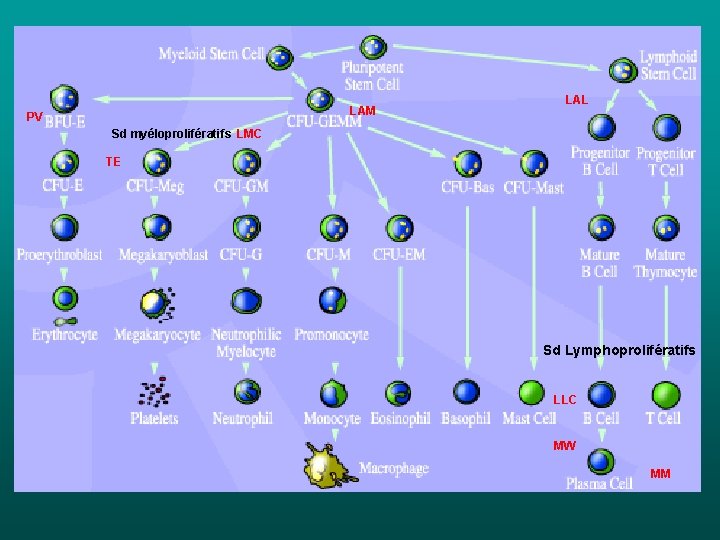

LAM PV LAL Sd myéloprolifératifs LMC TE Sd Lymphoprolifératifs LLC MW MM

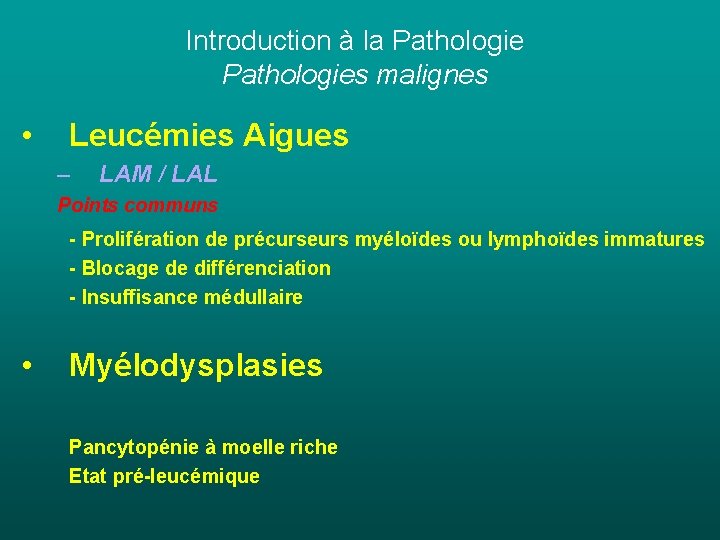

Introduction à la Pathologies malignes • Leucémies Aigues – LAM / LAL Points communs - Prolifération de précurseurs myéloïdes ou lymphoïdes immatures - Blocage de différenciation - Insuffisance médullaire • Myélodysplasies Pancytopénie à moelle riche Etat pré-leucémique

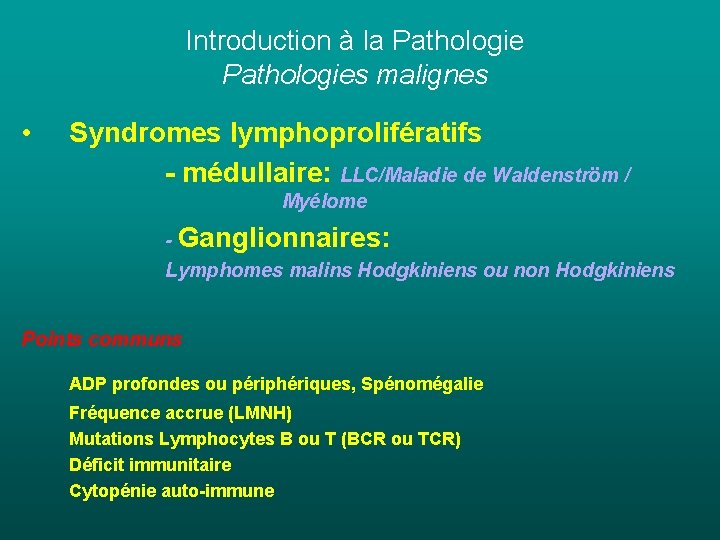

Introduction à la Pathologies malignes • Syndromes lymphoprolifératifs - médullaire: LLC/Maladie de Waldenström / Myélome - Ganglionnaires: Lymphomes malins Hodgkiniens ou non Hodgkiniens Points communs ADP profondes ou périphériques, Spénomégalie Fréquence accrue (LMNH) Mutations Lymphocytes B ou T (BCR ou TCR) Déficit immunitaire Cytopénie auto-immune

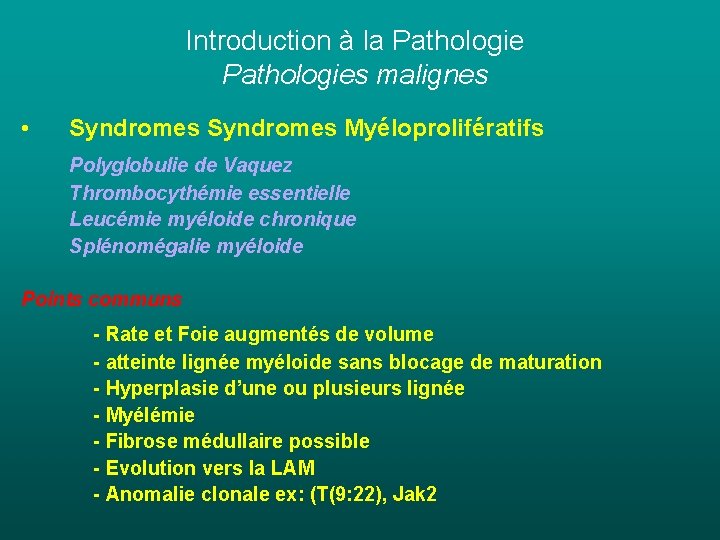

Introduction à la Pathologies malignes • Syndromes Myéloprolifératifs Polyglobulie de Vaquez Thrombocythémie essentielle Leucémie myéloide chronique Splénomégalie myéloide Points communs - Rate et Foie augmentés de volume - atteinte lignée myéloide sans blocage de maturation - Hyperplasie d’une ou plusieurs lignée - Myélémie - Fibrose médullaire possible - Evolution vers la LAM - Anomalie clonale ex: (T(9: 22), Jak 2

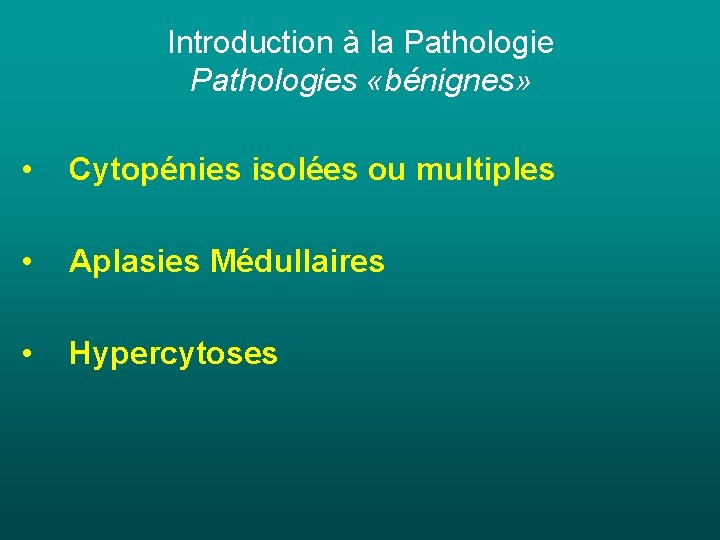

Introduction à la Pathologies «bénignes» • Cytopénies isolées ou multiples • Aplasies Médullaires • Hypercytoses

Pathologies de l’Hémostase
