Introduction Historique Fabrication de lacier Evolution du rond
Introduction Historique Fabrication de l’acier Evolution du rond à béton - fils - treillis soudés
Questions Comment peut-on garantir le qualité des aciers à béton? Comment peut-on garantir la conformité aux normes Belges et/ou Européennes? Comment peut-on simplifier les opérations de réception pour être en conformité avec les points précédents? Par quel moyen peut-on assurer la traçabilité du produit garanti?
Les intervenants sur le marché DEMANDE DE GARANTIE Demandeurs • Maîtres d’œuvres • Bureaux d’études • Entrepreneurs Garants • Armaturiers • Négociants-Stockistes • Producteurs • Aciéries
Les outils disponibles Demandeurs • Maîtres d’œuvres Règlement de bâtisses Le cahier des charges • Bureaux d’études • Entrepreneurs Les normes nationales et Européennes
Les intervenants sur le marché Garants ASSURANCE QUALITE • Négociants-Stockistes • Armaturiers • Producteurs • Aciéries Demandeurs • Maîtres d’œuvres • Bureaux d’études • Entrepreneurs
Les moyens disponibles pour certifier la qualité et la traçabilité Garants • Armaturiers • Négociants-Stockistes • Producteurs • Aciéries Procédures spécifiques d’Autocontrôle Agréations Certifications
La Bénorisation Une seule solution permet de satisfaire demandeurs et garants : LA QUALITE BENOR Demandeurs Outils à leur disposition: -Règlements de bâtisses -Le cahier des charges -Les normes nationales et EU Garants Moyens disponibles: - Autocontrôle - Agréations - Certifications
La Bénorisation Gestion assurée par l ’OCAB, organisation pour le contrôle des aciers pour béton armé. Composé par: Les maîtres d ’œuvres Les producteurs le bureau de contrôle et assurance SECO Les bureaux d ’experts indépendants Les armaturiers La distribution Le secteur de la construction L ’Institut de Normalisation (IBN) et les Ministères concernés
Les Bureaux Techniques • Trois groupes de travail (experts) : - Aciers précontraints - Aciers pour béton armé - Aciers de constructions • Établissent : - Les PTV (Procédures Techniques) - Règlements de conformité et qualité - Le règlement de contrôle • Organisent les procédures de contrôle auprès des affiliés • Certifient la conformité du produit
Conséquences de la BENORISATION pour LES PRODUCTEURS Le produit en acier pour béton armé, porteur de la marque Bénor, peut être dispensé de tout contrôle ou de réception ultérieure. Grâce à : UNE PROCEDURE D’AUTOCONTRÔLE 4 Identification de la coulée par numérotation 4 Contrôle de l’analyse chimique de la coulée 4 Essais mécaniques en laboratoire 4 Marquage physique sur le produit 4Établissement de documents d ’accompagnement Bénor destinés exclusivement aux distributeurs agréés Bénor OBJECTIF FINAL : LA TRACABILITE
Fabrication de l’acier, du rond et du fil Procédé Voie Fonte Procédé Voie Electrique
Aciérie Identification de la coulée par numérotation effectuée dès le chargement de la mitraille dans le four.
Aciérie Contrôle de l ’analyse chimique de la coulée Echantillons prélevés dans le four poche et analysés grâce à des spectromètres.
Coulée Continue
Stock Billettes
Laminoir Entrée billettes dans le four
Laminoir à ronds
Laminoir – Stockage Ronds à Béton
Laminoir Marquage physique de la barre : Réalisé par les cylindres de laminage.
Laminoir Contrôle des caractéristiques géométriques de la barre : Réalisé par machine à lecture optique
Laminoir Essais mécaniques de laboratoire réalisés par machine de traction charge 250 Tonnes
Laminoir Essais de pliage
Laminoir à Fils
Laminoir à Fils
Stockage et Tréfilage du Fil
Fabrication Treillis Soudé

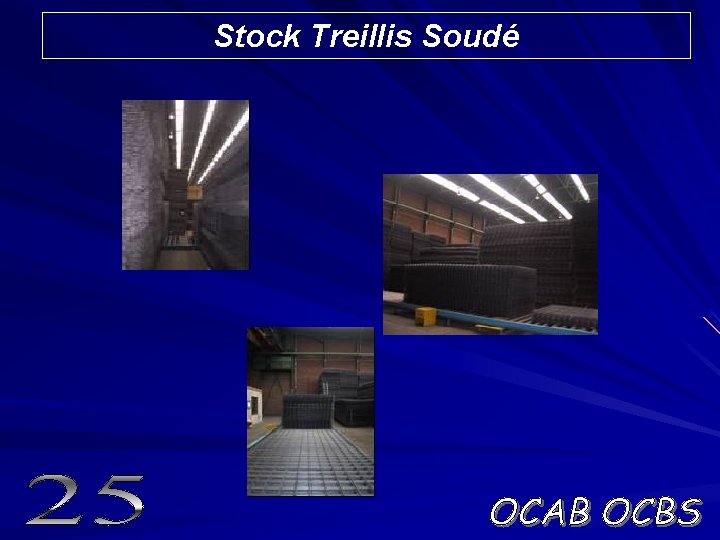

Stock Treillis Soudé
Contrôles Caractéristiques Géométriques et Mécaniques
La certification de l’OCAB

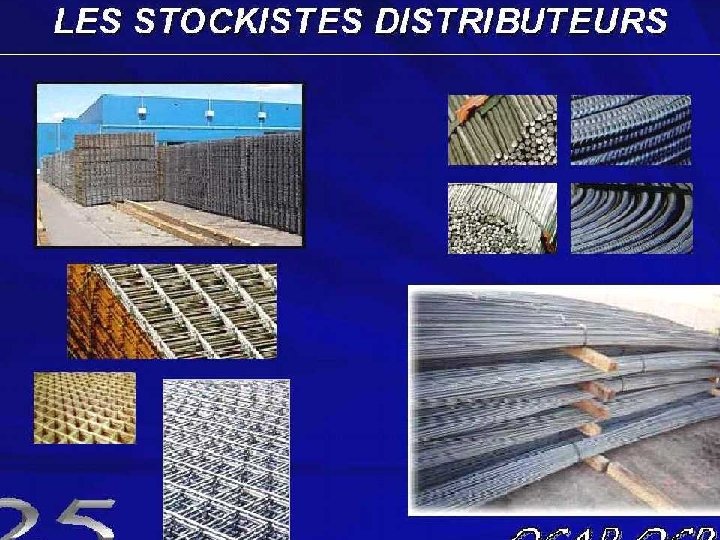

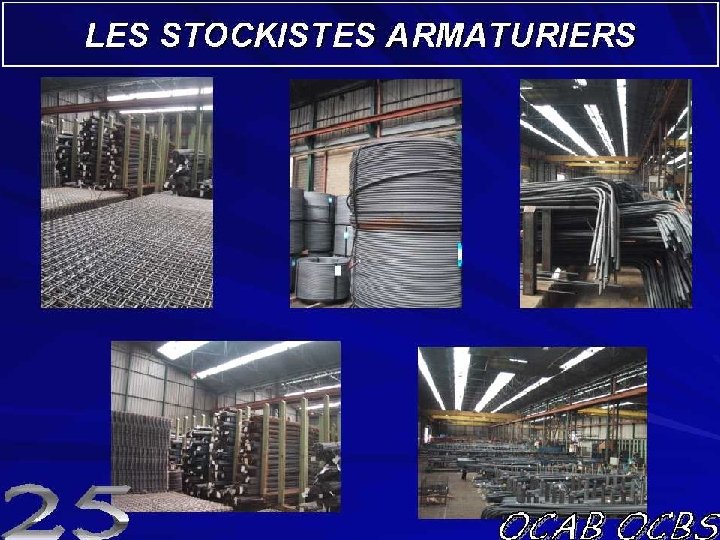

Conséquences de la BENORISATION pour LES DISTRIBUTEURS ET ARMATURIERS Les Distributeurs et les Armaturiers agréés Bénor s ’engagent à : Acheter – stocker – vendre UNIQUEMENT Rond à béton - Fil - Treillis soudés Afin d ’être dispensé de tous contrôles ou de toutes réceptions ultérieures: Maintenir des registres - faire des Autocontrôles éditer des documents d’accompagnement pour les utilisateurs.
Documents d’accompagnement des Produits Bénor Aciéristes / Laminoirs Documents d’accompagnement Bénor Laminoir Fil / Tréfileurs Négociants Stockistes Armaturiers Certifient le label et assurent la traçabilité BENOR du produit.
Avis d’expéditions
Certificats d’analyse chimique
La BENORISATION permet la Traçabilité 1. ACIERIE Réception Mitraille Four Electrique Four poche Coulée Continue Contrôle Numérotation Mise à Nuance Registre/Contrôle 2. LAMINOIR Numéro Coulée Continue Stock Billets Stock Produits laminés Documents d’accompagnement Registre/Contrôle 3. NEGOCIANTS STOKISTES - ARMATURIERS Réception marchandise Contrôle Stock Documents d’accompagnement Registres Bénor 4. UTILISATEURS Documents d’accompagnement des produits T r a c a b i l i t é
Conséquences de la Bénorisation Pour les Maîtres d’œuvres / Bureaux d’Etudes / Entrepreneurs GARANTIE TOTALE : - sur la qualité et l’origine - sur la traçabilité - sur la conformité aux normes
