Introduction Effets du vent sur la vitesse et
- Slides: 14
Introduction Effets du vent sur la vitesse et la trajectoire

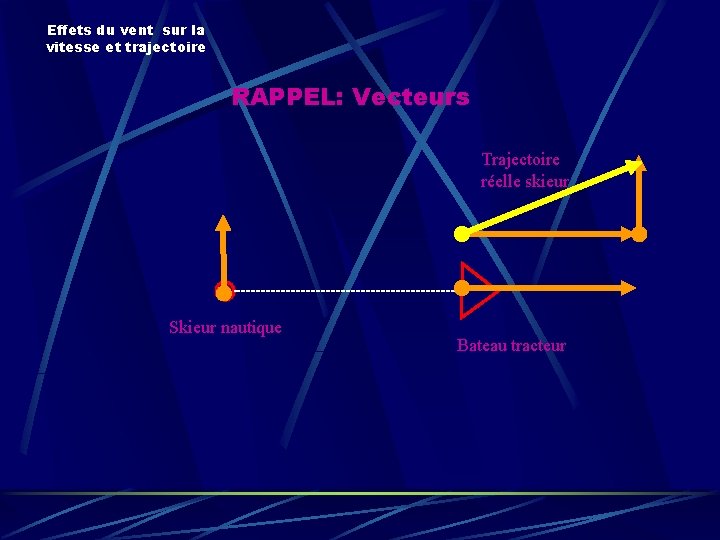

Effets du vent sur la vitesse et trajectoire RAPPEL: Vecteurs Trajectoire réelle skieur Skieur nautique Bateau tracteur

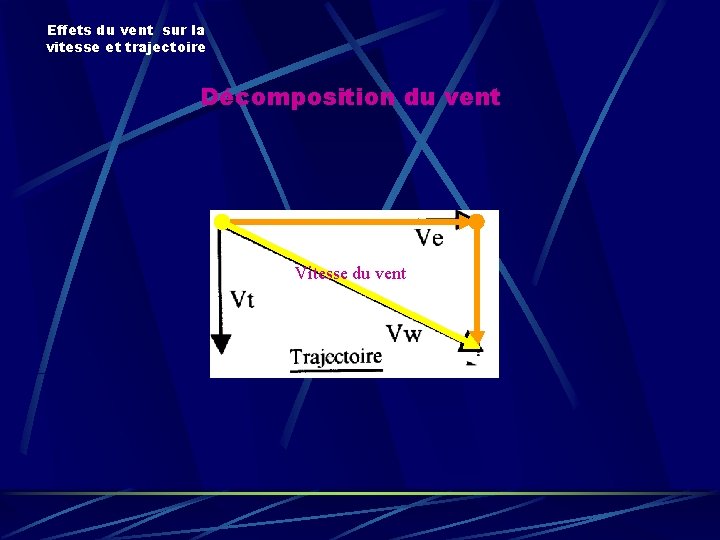

Effets du vent sur la vitesse et trajectoire Décomposition du vent Vitesse du vent

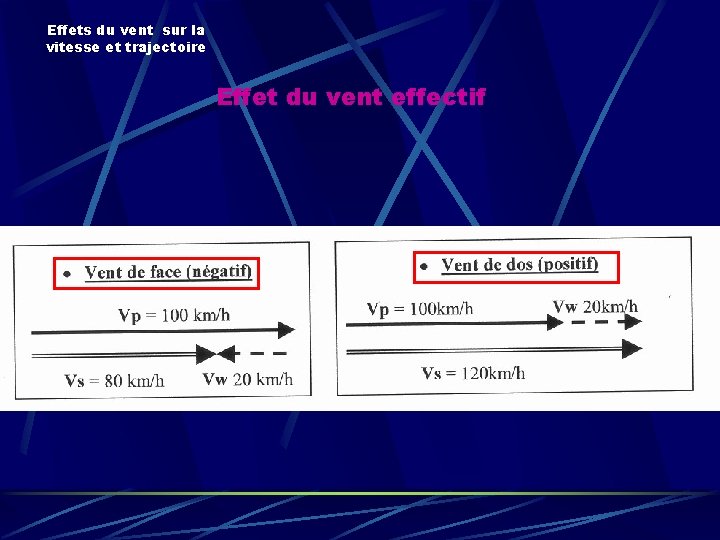

Effets du vent sur la vitesse et trajectoire Effet du vent effectif

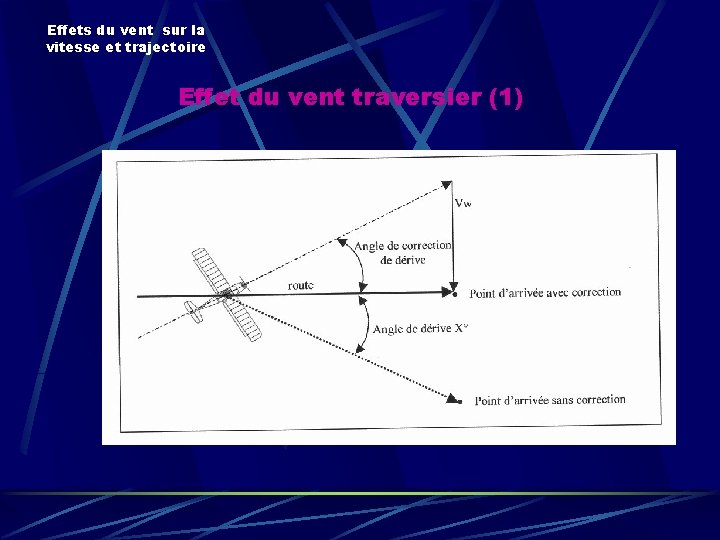

Effets du vent sur la vitesse et trajectoire Effet du vent traversier (1)

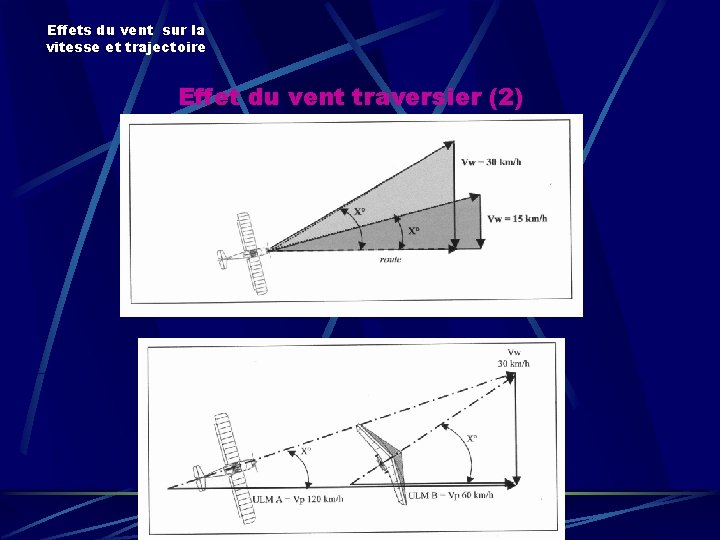

Effets du vent sur la vitesse et trajectoire Effet du vent traversier (2)

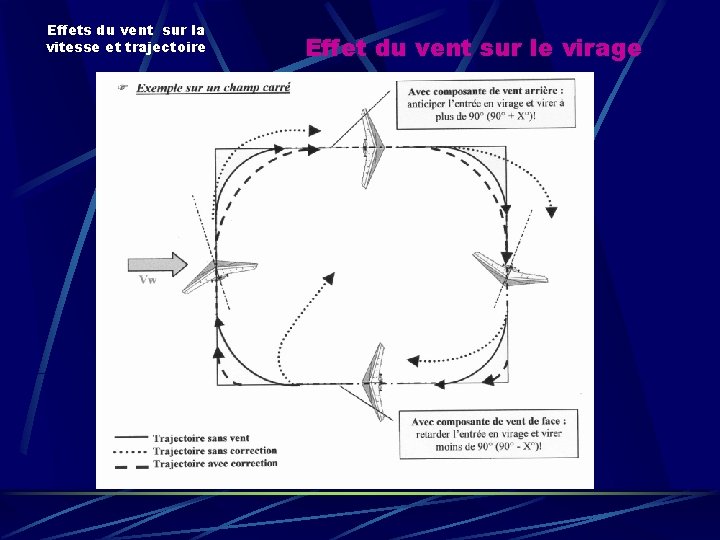

Effets du vent sur la vitesse et trajectoire Effet du vent sur le virage

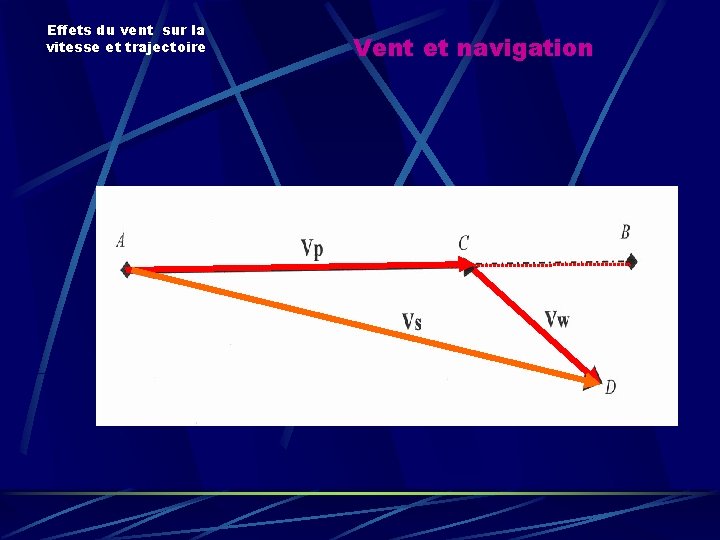

Effets du vent sur la vitesse et trajectoire Vent et navigation

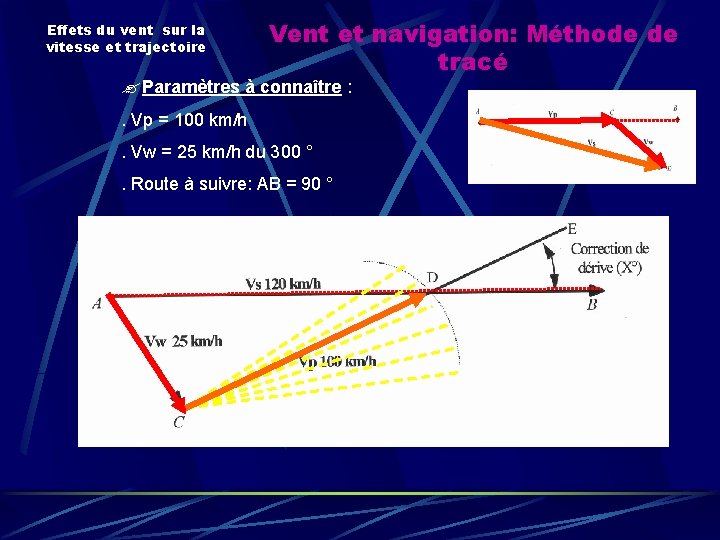

Effets du vent sur la vitesse et trajectoire Vent et navigation: Méthode de tracé Paramètres à connaître : . Vp = 100 km/h. Vw = 25 km/h du 300 °. Route à suivre: AB = 90 °

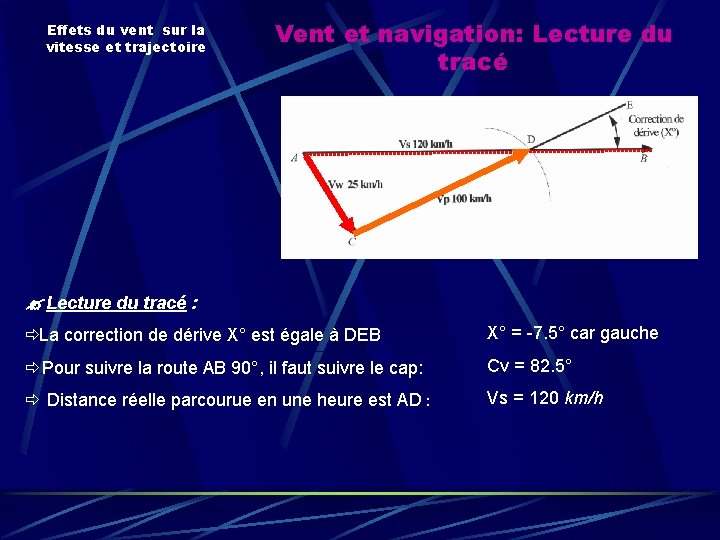

Effets du vent sur la vitesse et trajectoire Vent et navigation: Lecture du tracé : ðLa correction de dérive X° est égale à DEB X° = -7. 5° car gauche ðPour suivre la route AB 90°, il faut suivre le cap: Cv = 82. 5° ð Distance réelle parcourue en une heure est AD : Vs = 120 km/h

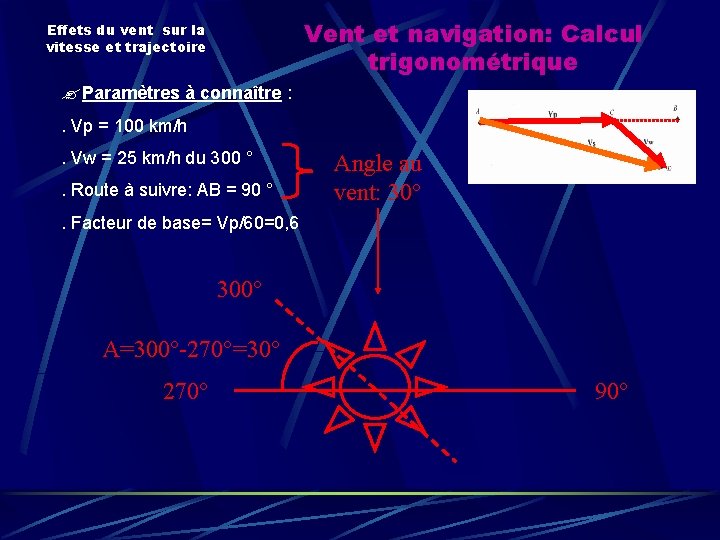

Vent et navigation: Calcul trigonométrique Effets du vent sur la vitesse et trajectoire Paramètres à connaître : . Vp = 100 km/h. Vw = 25 km/h du 300 °. Route à suivre: AB = 90 ° Angle au vent: 30° . Facteur de base= Vp/60=0, 6 300° A=300°-270°=30° 270° 90°

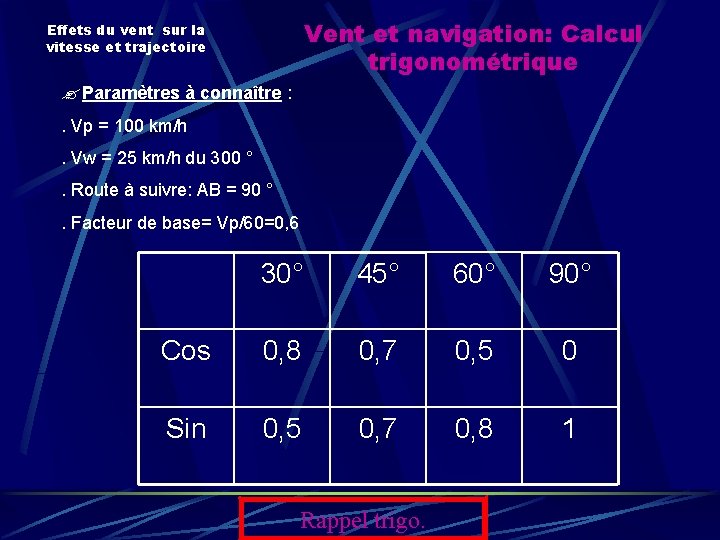

Vent et navigation: Calcul trigonométrique Effets du vent sur la vitesse et trajectoire Paramètres à connaître : . Vp = 100 km/h. Vw = 25 km/h du 300 °. Route à suivre: AB = 90 °. Facteur de base= Vp/60=0, 6 30° 45° 60° 90° Cos 0, 8 0, 7 0, 5 0 Sin 0, 5 0, 7 0, 8 1 Rappel trigo.

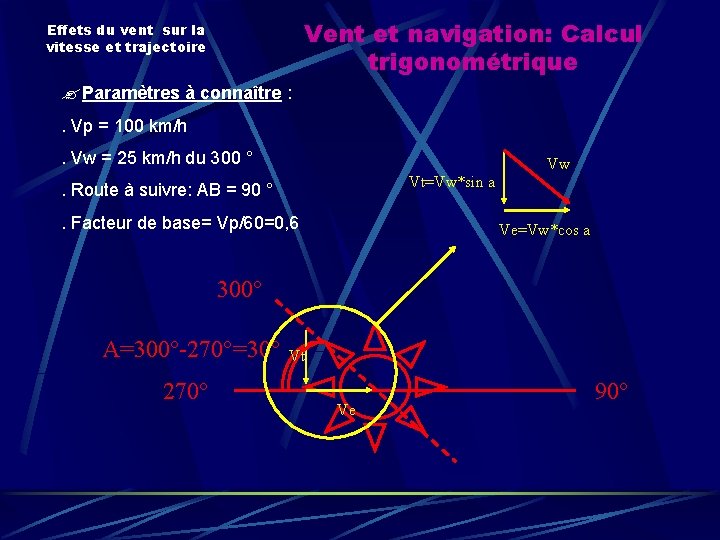

Vent et navigation: Calcul trigonométrique Effets du vent sur la vitesse et trajectoire Paramètres à connaître : . Vp = 100 km/h. Vw = 25 km/h du 300 ° Vw Vt=Vw*sin a . Route à suivre: AB = 90 °. Facteur de base= Vp/60=0, 6 Ve=Vw*cos a 300° A=300°-270°=30° 270° Vt Ve 90°

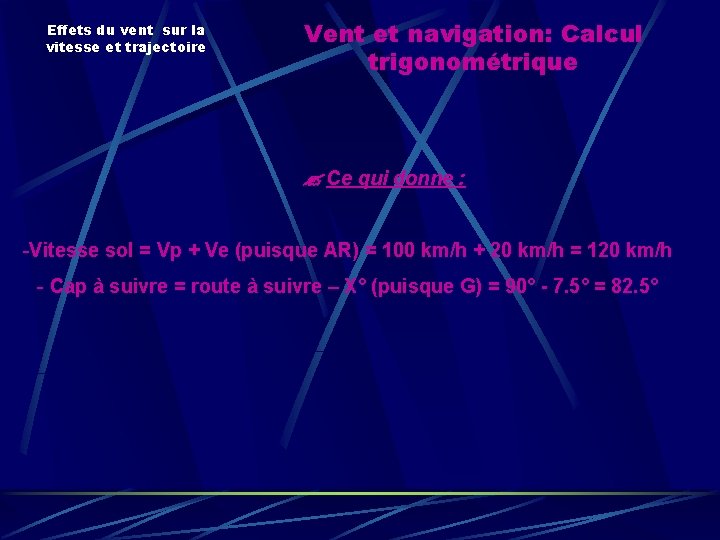

Effets du vent sur la vitesse et trajectoire Vent et navigation: Calcul trigonométrique Ce qui donne : -Vitesse sol = Vp + Ve (puisque AR) = 100 km/h + 20 km/h = 120 km/h - Cap à suivre = route à suivre – X° (puisque G) = 90° - 7. 5° = 82. 5°
