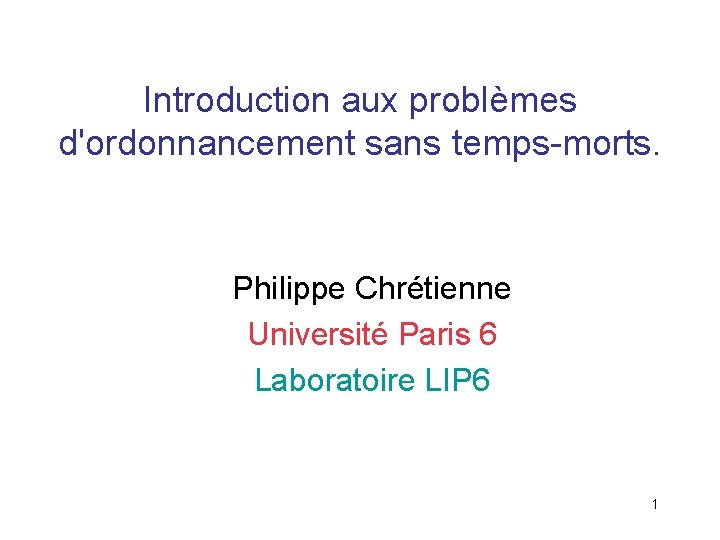

Introduction aux problèmes d'ordonnancement sans temps-morts. Philippe Chrétienne Université Paris 6 Laboratoire LIP 6 1

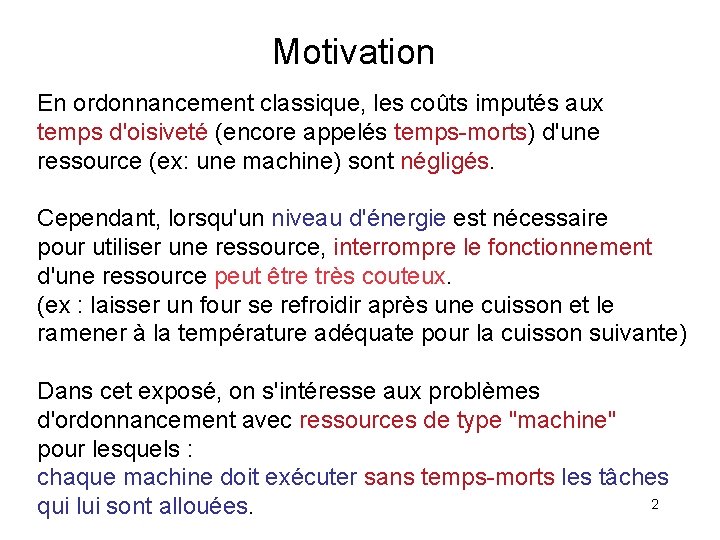

Motivation En ordonnancement classique, les coûts imputés aux temps d'oisiveté (encore appelés temps-morts) d'une ressource (ex: une machine) sont négligés. Cependant, lorsqu'un niveau d'énergie est nécessaire pour utiliser une ressource, interrompre le fonctionnement d'une ressource peut être très couteux. (ex : laisser un four se refroidir après une cuisson et le ramener à la température adéquate pour la cuisson suivante) Dans cet exposé, on s'intéresse aux problèmes d'ordonnancement avec ressources de type "machine" pour lesquels : chaque machine doit exécuter sans temps-morts les tâches 2 qui lui sont allouées.

Un exemple : Une machine, 3 tâches A, B, C de durées unitaires et de dates de disponibilité 1, 3 et 5 un critère régulier C 1 + C 2 + C 3 A 0 1 B 2 4 3 temps C 6 5 ordonnancement "classique" optimal (coût : 12) 2 temps-morts : [2, 3] et [4, 5] A 0 3 B 4 temps C 5 6 ordonnancement "sans temps morts" optimal (coût : 15) 3

Le problème d'ordonnancement à une machine sans temps-morts 1. 2. 3. 4. 5. 6. 7. 8. Notations Complexité : résultats et conjecture La date NI Problème ENI Une condition suffisante pour ENI La séquence de Jackson pour 1, NI|ri, qi|Max Ci+qi Dates critiques d'une instance Le cas de durées égales 4

Notations La contrainte "sans temps-morts" est signalée par le symbole NI (Non Idling) ajouté dans le premier champ de la notation | | (ex: 1, NI|rj, prec, pj=1|∑fj) ; J=(1, 2, …, n) est l'ensemble des tâches ; G=(J, A) est le graphe des contraintes de précédence ; Les dates de disponibilité ri : - sont compatibles avec G : (i, j) A rj ≥ ri + pi - satisfont : r 1 ≤ r 2 ≤ … ≤ rn ; La fonction coût à minimiser est du type max. J fi(Ci) ou ∑J fi(Ci) où les fonctions fi(. ) sont croissantes au sens large. 5

Ordonnancement NI-optimal associé à une séquence réalisable (i. e: compatible avec G). Soit = (i 1, i 2, …, in) une séquence réalisable des n tâches de J. La date de début t d'un ordonnancement NI respectant doit satisfaire : t≥ 0; k=1. . n-1 : t+∑q=1. . kp(iq) ≥ r(ik+1). La date de début minimale d'un ordonnancement NI respectant est donc : NI( ) = Max(0, Maxk=1. . n-1(r(ik+1)- ∑q=1. . kp(iq)) 0 i 1 NI( ) i 2 in Cet ordonnancement est NI-optimal à fixé. temps 6

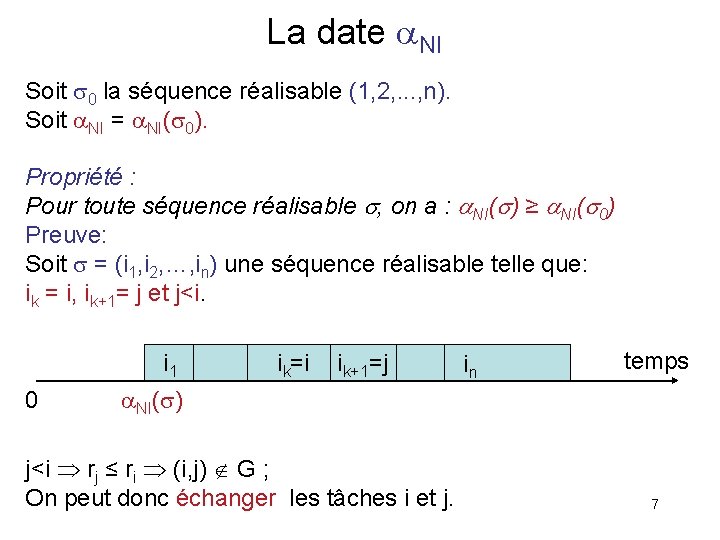

La date NI Soit 0 la séquence réalisable (1, 2, . . . , n). Soit NI = NI( 0). Propriété : Pour toute séquence réalisable , on a : NI( ) ≥ NI( 0) Preuve: Soit = (i 1, i 2, …, in) une séquence réalisable telle que: ik = i, ik+1= j et j<i. i 1 0 ik=i ik+1=j in temps NI( ) j<i rj ≤ ri (i, j) G ; On peut donc échanger les tâches i et j. 7

Soit ' la séquence réalisable (i 1, . . , ik-1, ik+1, ik-1, ik+2, …, in). L'ordonnancement NI ci-dessous est donc un ordonnancement NI pour la séquence '. i 1 0 ik+1=j ik=i in temps NI( ) On a donc NI( ) ≥ NI( '). On itère cette transformation tant que ' ≠ 0. et on obtient : NI( ) ≥ NI( 0). Remarque : Si la préemption est autorisée, NI est la date de début minimale de tout ordonnancement NI préemptif. 8

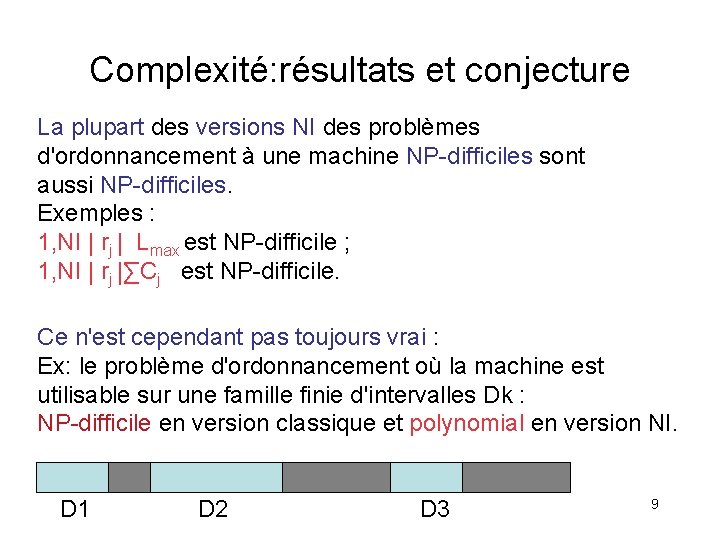

Complexité: résultats et conjecture La plupart des versions NI des problèmes d'ordonnancement à une machine NP-difficiles sont aussi NP-difficiles. Exemples : 1, NI | rj | Lmax est NP-difficile ; 1, NI | rj |∑Cj est NP-difficile. Ce n'est cependant pas toujours vrai : Ex: le problème d'ordonnancement où la machine est utilisable sur une famille finie d'intervalles Dk : NP-difficile en version classique et polynomial en version NI. D 1 D 2 D 3 9

Conjecture : Un problème d'ordonnancement à une machine polynomial en version classique est-il aussi polynomial en version NI? Pas de contre-exemple trouvé jusqu'à présent! Cependant, un algorithme pour la version classique peut être inapte à détecter (à lui seul) un ordonnancement NI-optimal. Cette remarque, illustrée par l'exemple suivant, donne l'intuition que la conjecture est fausse. 10

Supposons que A soit un algorithme résolvant le problème 1 | ri | ∑fi(Ci) Exemple tâches pi ri fi(t) a 2 0 0 si 2≤t≤ 5 b 3 5 t-8 c 2 7 5(t-9) t-5 sinon Minimiser fa(Ca) + fb(Cb) + fc(Cc) Définitions: S(t, ) l'ordonnancement optimal (s'il existe) respectant la séquence et commençant à la date t. S*(t) ordonnancement optimal commençant à la date t. 11

les 3 fonctions coût fa ra rb a 0 3 fb rc b 5 fc c 7 8 9 10 temps 12 Pour toute date t, A calcule S*(t) en ajustant les ri par ri : = max(ri, t). Cependant, il n'existe aucune date t pour laquelle S*(t) est un ordonnancement NI-optimal ! Remarque : pour cet exemple, NI = 3. 12

coût fc fb fa ra 0 rb 3 rc 5 7 8 9 10 temps 12 S(3, (a, b, c)) : coût 5 S(3, (a, c, b)) : coût 4 S*(3) = S(3, (a, c, b) ordonnancement non NI de coût 4 13

coût fc fb fa ra 0 rb 3 t 5 rc 7 8 9 10 temps 12 S(t, (a, b, c)) : coût 7 t-16 S(t, (a, c, b)) : coût t+1 Pour 3 < t < 5 : S*(t) = S(t, (a, c, b)) ordonnancement non NI de coût t+1 14

coût fc fb fa ra 0 rb 3 rc 5 t 7 8 9 10 temps 12 S(t, (a, b, c)) : coût 7 t-16 S(t, (a, c, b)) : coût 7 t-29 S(t, (b, a, c)) : coût 7 t-15 S(t, (b, c, a)) : coût 7 t-23 Pour 5 ≤ t < 7 : S*(t) = S(t, (a, c, b)) ordonnancement NI de coût 7 t-29 15

coût fc fb fa ra 0 rb 3 rc 5 7 t 9 10 temps 12 S(t, (a, b, c)) : coût 7 t-16 S(t, (a, c, b)) : coût 7 t-29 S(t, (b, a, c)) : coût 7 t-15 S(t, (b, c, a)) : coût 7 t-23 S(t, (c, b, a)) : coût 7 t-36 S(t, (c, a, b)) : coût 7 t-37 Pour 7 ≤ t : S*(t) = S(t, (c, a, b)) ordonnancement NI de coût 7 t-37 16

S*(t) est un ordonnancement NI uniquement pour t≥ 5. Pour 5≤t<7, le coût de S*(t) est 7 t-29. Pour 7≤t, le coût de S*(t) est 7 t-37. Le meilleur ordonnancement NI que peut trouver A correspond à la date t=5 et son coût est égal à 6. L'ordo NI associé à la séquence (a, b, c) est de coût 5 ! coût fc fb fa ra 0 rb 3 rc 5 7 8 9 10 temps 12 ordo NI associé à (a, b, c)) : coût 5 17

Problème ENI Motivation: NI est la date minimale à laquelle peut commencer un ordonnancement NI. Dans le cas général : - seules certaines séquences induisent un ordonnancement NI commençant à la date NI ; - la séquence * induisant un ordonnancement NI optimal satisfait NI( *) > NI. On s'intéresse ici aux problèmes tels que NI( *) = NI. Définition: Un problème possède la propriété «ENI» si toute instance possède un ordonnancement NI-optimal qui commence à la date NI. 18

Définition : Un ordonnancement est dit "sans attente" si à tout instant d'une période d'inactivité de la machine, aucune tâche n'est exécutable. r 1 r 2 r 3 Un ordonnancement 1 2 3 sans attente. r 1 r 2 2 r 3 1 3 Un ordonnancement avec attente. Proposition : Si les ordonnancements sans attente sont dominants, alors la propriété ENI est satisfaite. 19

Schéma de la preuve : Soit I( NI) la variante de l'instance I où les dates de disponibilité de I sont modifiées comme suit : rj( NI) = max{rj, lj+ NI} où lj est la durée d'un plus long chemin de G d'extrémité j. Lemme : Les ordonnancements de I( NI) sont les ordonnancements de I dont la date de début est supérieure ou égale à NI. Soit S un ordonnancement optimal sans attente de I( NI) et supposons que S possède un temps-mort [t, u]. S est sans attente et au moins le job 1 est disponible à la date NI. Donc S commence à la date NI. 20

1 2 0 k NI t k+1 u S Î 0 NI n ordo NI-optimal associé à (1, 2, . . , n) t u Considérons l'ordonnancement NI-optimal associé à la séquence (1, 2, . . . , n) et supposons que k soit le plus petit indice tel que p 1+p 2+ …+pk > t. Soit Î l'ensemble des tâches exécutées par S dans [ NI, t]. Il existe au moins une tâche i de {1, 2, . . . , k} qui n'appartient pas à Î. Contradiction car la tâche i est disponible à t et l'ordonnancement S est sans attente. 21 S est donc un ordonnancement sans temps-morts. QED.

Proposition : Si la préemption est autorisée, alors la propriété ENI est satisfaite. Schéma de la preuve : On montre que les ordonnancements sans attente sont dominants. Soit S un ordonnancement optimal et supposons que S possède une période d'attente. Soit [u(S), v(S)] la première période d'attente de S. Il existe une tache i disponible et non terminée à la date u(S). soit i la durée résiduelle de la tâche i à la date u(S). 22

Supposons que : i ≤ v(S) - u(S) ordonnancement S …. . ri u(S) v(S) ordonnancement S 1 …. . ri S 1 optimal et u(S 1) > u(S) 23

Supposons que : i > v(S) - u(S) ordonnancement S …. . ri u(S) v(S) ordonnancement S 2 …. . ri u(S 2) S 2 optimal et u(S 2) > u(S) 24

En itérant la transformation S S 1 ou S S 2 un nombre fini de fois, on obtient un ordonnancement optimal qui est sans attente. Les ordonnancements sans attente sont donc dominants et la propriété ENI est satisfaite. QED. Conséquence: les problèmes suivants : 1, NI | rj, prec, pmtn | fmax , 1, NI | rj, pmtn | ∑Cj , 1, NI | rj, di, pmtn | sont polynomiaux. Pour résoudre chacun de ces problèmes, on applique l'algorithme polynomial de la version classique à l'instance I( NI). 25

Dates critiques d'une instance Soit = (i 1, i 2, …, in) une séquence des n tâches. Rappels : NI( ) est la date de début de l'ordonnancement NI-optimal pour la séquence . NI = NI((1, 2, . . . , n)) est la date de début minimale d'un ordonnancement NI. Définition : Pour t ≥ NI, on note ∑(t) l'ensemble des séquences telles qu'il existe un ordonnancement NI de séquence commençant à t. On a donc : ∑(t) = { | NI( ) ≤ t }. 26

Définition : Les dates critiques d'une instance sont les valeurs distinctes de type : rj - PK où j J et K J-{j}. Soit C=(c 1, c 2, …. . , c. N) la liste triée des dates critiques. Proposition : ∑(t) est invariant sur chaque intervalle [ck, ck+1[. Pour ck ≥ NI, notons SNI(ck) le meilleur ordonnancement NI commençant à la date ck. Proposition : Le meilleur ordonnancement SNI(ck), k {1. . N} est un ordonnancement NI-optimal. 27

Problèmes à durées égales On suppose que les n tâches ont la même durée p. Le nombre N de dates critiques est alors polynomial : N = O(n 2) ; la liste triée C est calculable en O(n 2 log n). 2 cas particuliers polynomiaux : 1) tâches indépendantes; 2) fonction objectif fmax. 28

Calcul de SNI(ck) pour le cas 1. Proposition : Si les tâches sont indépendantes, déterminer SNI(ck) revient à résoudre un problème d'affectation (∑fj(Cj)) ou de bottleneck (fmax). Schéma de la preuve (pour ∑fj(Cj)): Si la tâche j est exécutable dans l'intervalle Ikq=[ck+(q-1)p, ck+qp], arc (j, Ikq) de coût fj(ck+kq). 1 2 j n tâches Ikn intervalles fj(ck+kq) Ik 1 Ik 2 Ikq La solution (si elle existe) est une affectation de coût minimum. 29

Calcul de SNI(ck) pour le cas 2. Si les tâches sont dépendantes et pour le critère fmax, on utilise l'algorithme de Lawler : 1. Exécuter dans le dernier slot Ikn la tâche sans successeurs j de coût de terminaison minimum. 2. Exécuter récursivement l'algorithme sur le sous-problème privé de la tâche j. j 0 ck temps Ikn 30

La séquence de Jackson pour 1, NI|ri, qi|Cmax Définition (rappel) : qi est le "délai de livraison" de la tâche i; Il faut trouver un ordonnancement NI minimisant la plus grande date de livraison Max (Ci+qi). Complexité : 1, NI|ri, qi|Cmax est NP-complet au sens fort. Séquence de Jackson pour 1|ri, qi|Cmax(rappel) : Séquence obtenue en exécutant, dès qu'il existe au moins une tâche prête, celle de plus grand qi. 32

Propriété de la séquence de Jackson pour 1|ri, qi|Cmax (Carlier 1984) : Soit CJ est le coût de l'ordonnancement de Jackson; Soit C* le coût d'un ordonnancement optimal. Alors on a : CJ - C* ≤ pmax Propriété Soit CNIJ est le coût de l'ordonnancement NI associé à la séquence de Jackson de l'instance I( NI); Soit CNI* le coût d'un ordonnancement NI-optimal. Alors on a : CNIJ - CNI* ≤ pmax 33

Schéma de la preuve : Soit J la séquence de Jackson de l'instance I( NI). 1. On a NI( J) = NI (règle de Jackson et NI((1, 2, . . , n))= NI) ; • Soit C*(I( NI)) le coût de l'ordonnancement optimal de l'instance I( NI) ; 1. En appliquant (Carlier 84) à l'instance I( NI), on a : 2. CNIJ - C*(I( NI)) ≤ pmax ; • Comme tous les ordonnancements NI sont des ordonnancements de I( NI), on a : C*(I( NI)) ≤ CNI* QED. 34

Ordonnancement sans temps morts sur machines identiques Contrainte (rappel) : Les tâches allouées à chaque machine doivent être exécutées sans temps-mort. 1. Le problème à séquences fixées ; 2. Extension des algorithmes - de Hu pour Pm, NI|pi=1, intree|Cmax ; - de Coffmann/Graham pour P 2, NI|pi=1, prec|Cmax ; • Complexité de Pm, NI|pi=1, prec|Cmax ; • Problèmes ouverts 35

Le problème à séquences fixées Définition : 1. n tâches (tâche i de durée pi); 2. graphe de précédence G ; 3. m machines identiques : M 1, M 2, . . . , Mm ; 4. La séquence L(k) = (j 1 k, j 2 k, . . . , jn(k)k) des tâches exécutées 5. par la machine Mk est fixée. 6. 5. Minimiser Cmax. Définition (graphe potentiels tâches): Soit GT le graphe obtenu à partir de G comme suit : si les tâches i et j sont consécutives dans une liste L(k) ajouter les arcs suivants : pi i j -pi 36

Propriété (existence d'une solution): Le problème possède une solution si et seulement si le graphe valué GT ne possède pas de circuit strictement positif. Remarque : Une solution (s'il en existe) est entièrement déterminée par les dates de début tk des premières tâches des listes L(k). Notons : Pk(r), r=1, 2, . . , n(k), la somme des durées des r premières tâches de L(k) ; π(i), i=1, 2, . . . , n, le rang de la tâche i dans sa liste. 37

Propriété : Soit (i, j) une contrainte de précédence de G. La tâche i occupe la position q dans L(k) ; La tâche j occupe la position r dans L(l) ; Toute solution doit alors vérifier : tl + Pl(r-1) ≥ tk + Pk(q) Définition (graphe potentiels machines) : Soit GM le graphe valué défini par : - les sommets sont les machines ; - il existe un arc (Mk, Ml) si G possède au moins un arc (i, j) tel que: - i est une tâche de L(k) - j est une tâche de L(l). La valuation de l'arc (Mk, Ml) est alors : Max(i, j) G, j L(l), i L(k)(Pl(π(j)-1) - Pk(π(i))) 38

Propriété (existence d'une solution) : Le problème possède une solution si et seulement si le graphe valué GM ne possède pas de circuit strictement positif. Exemple: une instance à 2 machines et durées unitaires. 1 2 4 6 7 3 5 9 12 L(1)=(1, 3, 5, 7, 8, 10, 12) et L(2)=(2, 4, 6, 9, 11) sont les listes d'un ordonnancement optimal de l'instance relaxée de la contrainte NI. (algo. de Coffman/Graham) 8 11 10 1 3 5 7 8 10 12 2 4 6 9 11 39

1 2 4 1 3 5 9 7 5 8 6 7 9 10 11 L(1)=(1, 3, 5, 7, 8, 10, 12) L(2)=(2, 4, 6, 9, 11) max(0, 0, 1, 1)=1 M 1 4 3 6 12 2 M 2 max(0, -1, -2)=0 pas de solution NI 12 8 10 11 L'(1)=(1, 4, 7, 5, 8, 10, 12) L'(2)=(2, 3, 6, 9, 11) max(0, 1, 1)=1 M 2 max(-1, -2)=-1 1 4 7 5 8 10 12 2 3 6 9 11 40

Extension d'algorithmes classiques 1. Le problème Pm, NI|pi=1, intree|Cmax Résolu par l'algorithme de Hu en version relaxée de la contrainte NI. Propriété : Si, dans l'algorithme de Hu, on alloue les tâches exécutables de chaque slot aux machines dans l'ordre (M 1, M 2, . . . , Mm), on obtient un ordonnancement NI-optimal. Preuve : ordo de liste + intree le nombre de tâches exécutées dans le slot t+1 est inférieur ou égal au nombre de tâches exécutées dans le slot t. 41

1 2 4 3 1 4 6 8 2 5 7 3 5 6 7 ordonnancement NI-optimal 8 42

2. Le problème P 2, NI|pi=1, prec|Cmax Résolu par l'algorithme de Coffman/Graham en version relaxée. Propriété (dominance) Il existe un ordonnancement NI-optimal dont la structure est la suivante où : - les tâches bleues sont les ascendants de a dans G ; - les tâches vertes sont les descendants de b dans G ; - l'ordonnancement de C/G du sous-problème classique associé aux tâches rouges n'a pas de temps mort. a b Remarque : Chacun des 3 ensembles de tâches (bleu, rouge, vert) peut éventuellement être vide. 43

Preuve : Considérons un ordonnancement NI n'ayant pas la structure "emboîtée". 2 cas possibles : 44

Considérons un ordonnancement NI-optimal O 1 de structure "emboîtée". Supposons l'ensemble B des tâches bleues non vide. xq x 1 a b O 1 Si B={a}, ASC(a, G) = {a} et la propriété est vérifiée. Sinon, soit x 1, x 2, . . , xq les tâches bleue qui précèdent a sur M 1; x 1 est un prédécesseur de a car sinon l'ordonnancement NI O 2 suivant est strictement meilleur que O 1. xq x 2 a x 1 b O 2 45

Supposons que x 1, x 2, . . . , xp (1≤p<q) soient des ascendants de a dans G. O 1 xq xp+1 xp x 1 a b Si xp+1 ASC(a, G) alors l'ordonnancement O 3 suivant est strictement meilleur que O 1. O 3 xq xp x 1 a b xp+1 L'ensemble des tâches bleues est donc égal à ASC(a, G) Un raisonnement identique montre que l'ensemble des tâches vertes est égal à DESC(b, G). QED 46

Algorithme de résolution de P 2, NI|pi=1, prec|Cmax. Pour toute paire de tâches {a, b} telles que : 1) a n'est pas un descendant de b ; 2) n(a, b) = n-Card(ASC(a, G))-Card(DESC(b, G)) est pair Faire : O(a, b) = ordonnancement de C/G associé au sous-problème {1, 2, . . . , n}(ASC(a, G) DESC(b, G)) ; Si makespan(O(a, b)) = n(a, b)/2 alors 1) v(a, b)=n(a, b)/2+ Card(ASC(a, G))Card(DESC(b, G)) 2) sinon v(a, b) = + 3) Fin. Pour ; 4) Retourner l'ordonnancement O(a, b) de v(a, b) minimum Complexité : O(n 4). 47

2. Le problème P 2, NI|pi=1, ri, di|Résolu en version relaxée par l'algorithme glouton MD : "Dès qu'une machine est libre, ordonnancer une tâche prête de deadline minimum". Propriété (dominance) : Les ordonnancements NI tels que les dates de début a 1 sur M 1 et a 2 sur M 2 sont du type rj-k (j {1, . . , n}, 0≤k≤n) sont dominants. Preuve : Si la séquence 1 (resp. 2) est exécutée par M 1 (resp. M 2) alors l'ordonnancement des tâches de M 1 (resp. M 2) peut commencer à NI( 1) (resp. NI( 1)) Variante de MD : TMD(a 1, a 2, n 1, n 2) où : 1. a 1 et a 2 sont du type rj-k (j {1, . . , n}, 0≤k≤n) ; 2. n 1 + n 2 = n 48

M 2 M 1 0 temps a 1 a 2+n 2 a 1+n 1 On note : a = Min(a 1, a 2), b = Max(a 1+n 1, a 2+n 2), k(t) ( {0, 1, 2}) le nombre de cellules bleues du slot t. Algorithme TMD(a 1, a 2, n 1, n 2) : t : = a ; R : = READY(t) ; Tantque (t < b) et (k(t) ≤ Card R) faire début Ordonnancer à t les k(t) tâches de R de deadline min ; t : = t + 1; Mettre à jour (R, t) fin ; Fin. Tantque ; Si t=b alors Retourner(vrai) sinon Retourner(faux) 49

Propriété (dominance) : Il existe un ordonnancement NI tel que : - M 1 est active sur [a 1, a 1+n 1] ; - M 2 est active sur [a 2, a 2+n 2] ; si et seulement si TMD(a 1, a 2, n 1, n 2) répond "vrai". Algorithme pour P 2, NI|pi=1, ri, di|- : (Réponse = oui) si et seulement si il existe (a 1, a 2, n 1, n 2) tel que TMD(a 1, a 2, n 1, n 2) répond "vrai". Complexité : O(n 6) car O(n 5) valeurs possibles de (a 1, a 2, n 1, n 2) ; 50

Conclusions La contrainte NI ouvre de nombreuses directions de recherche : - au niveau complexité ; - au niveau structure des solutions ; - au niveau résolution algorithmique exacte ou approchée (bornes sup, bornes inf, . . ). L'existence même de solutions NI pose des problèmes difficiles dans de nombreux cas (problèmes d'ateliers, . . . ). La contrainte NI peut également être assouplie (par exemple coûts associés aux temps-morts). On peut également étudier des problèmes mixtes à machines NI et non-NI. 51
