INTRODUCTION A LA TECHNOLOGIE DU BATIMENT LE CLOS

INTRODUCTION A LA TECHNOLOGIE DU BATIMENT LE CLOS COUVERT CHARPENTES TOITURES PLATES INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

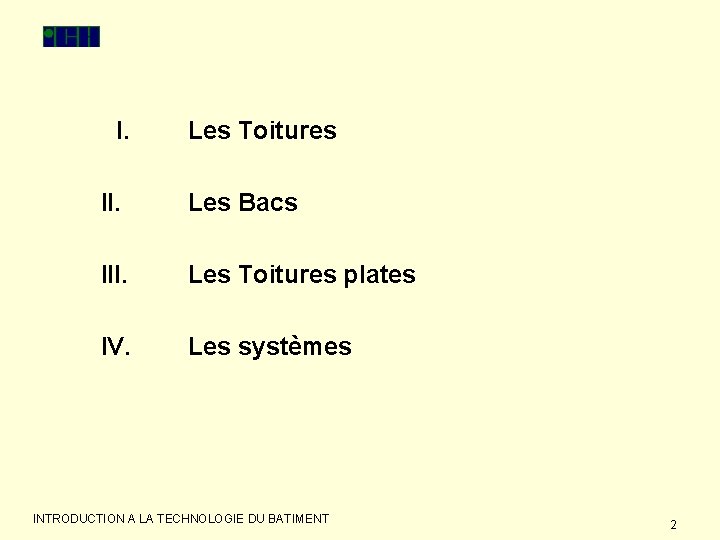

I. Les Toitures II. Les Bacs III. Les Toitures plates IV. Les systèmes INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 2

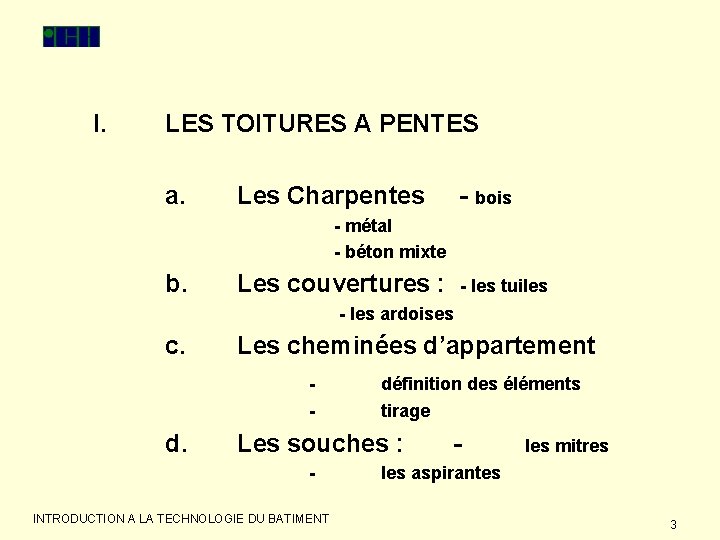

I. LES TOITURES A PENTES a. Les Charpentes - bois - métal - béton mixte b. Les couvertures : - les tuiles - les ardoises c. d. Les cheminées d’appartement - définition des éléments - tirage Les souches : - INTRODUCTION A LA TECHNOLOGIE DU BATIMENT - les mitres les aspirantes 3

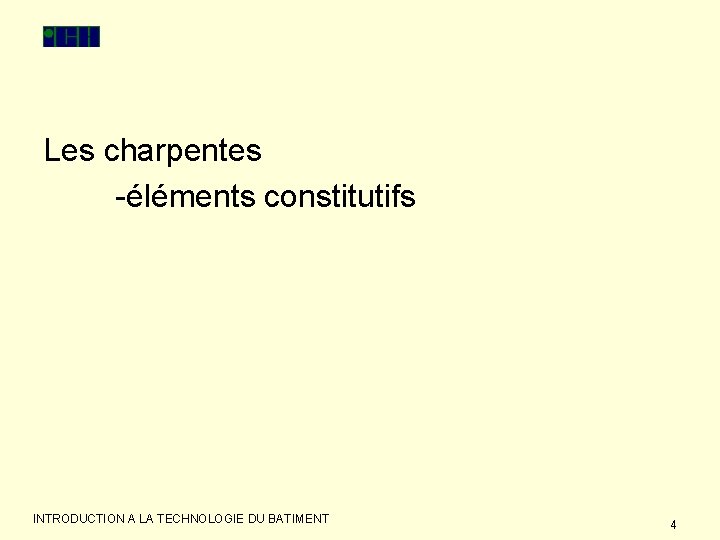

Les charpentes -éléments constitutifs INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 4

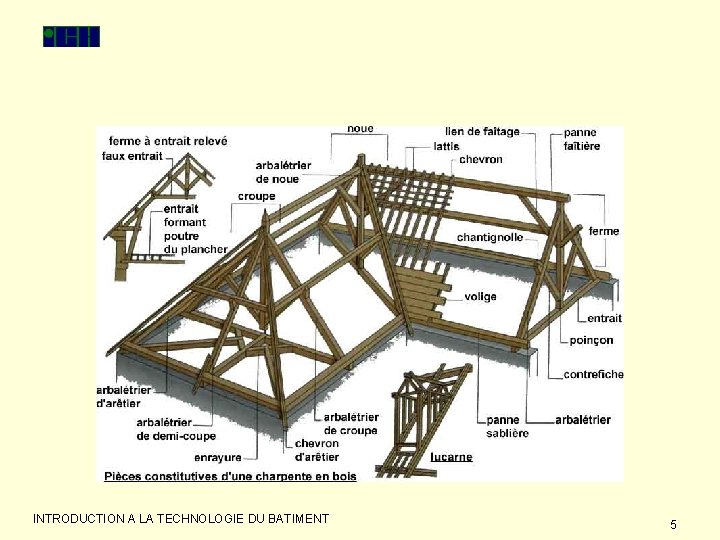

INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 5

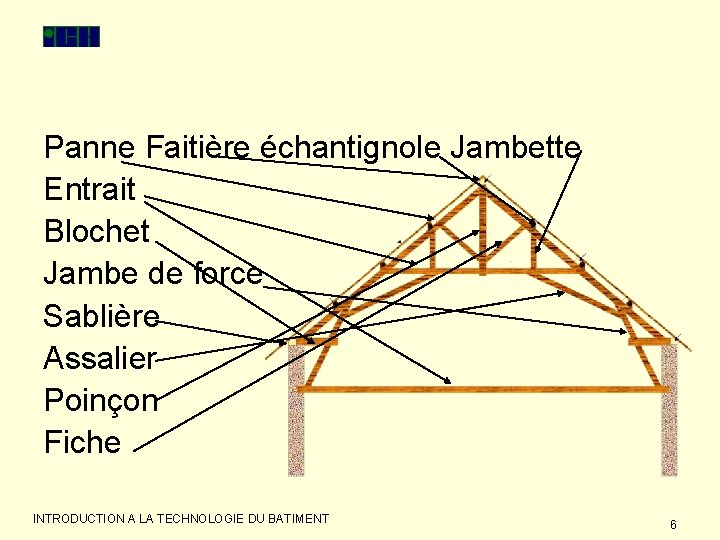

Panne Faitière échantignole Jambette Entrait Blochet Jambe de force Sablière Assalier Poinçon Fiche INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 6

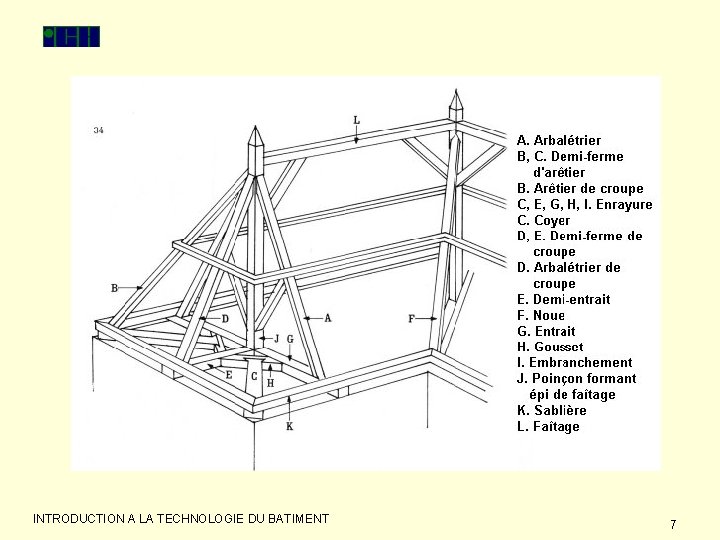

INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 7

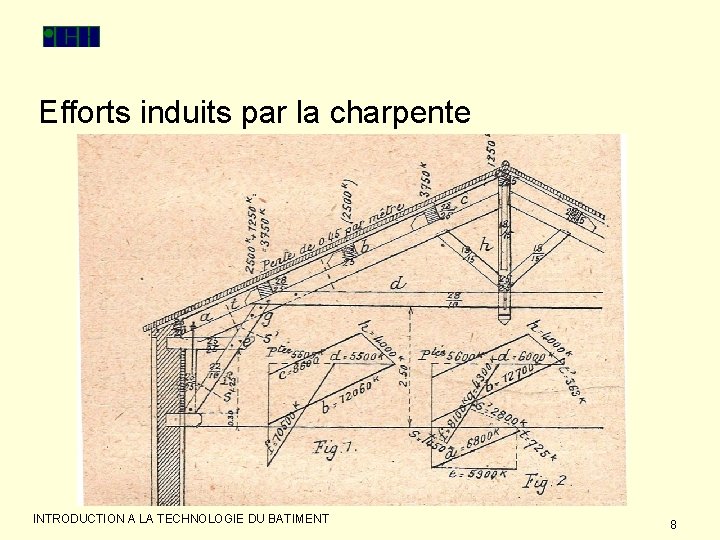

Efforts induits par la charpente INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 8

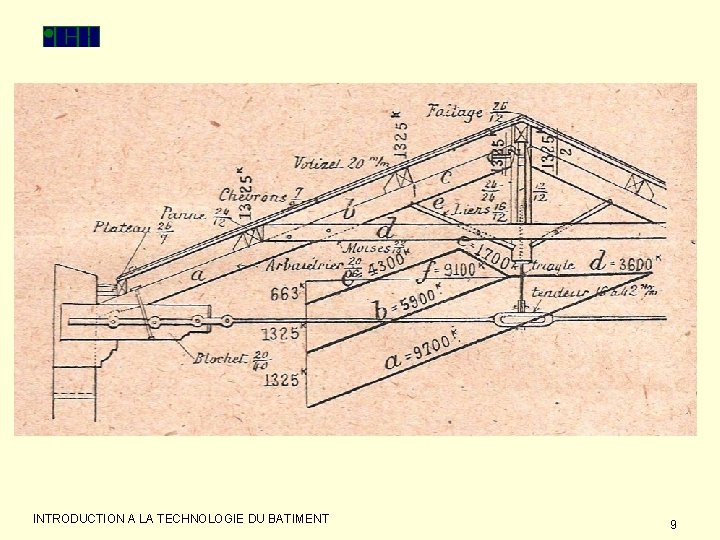

INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 9

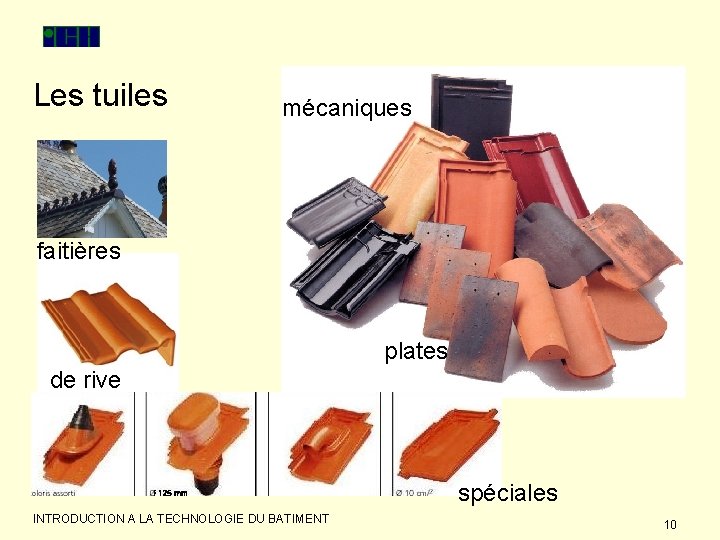

Les tuiles mécaniques faitières plates de rive spéciales INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 10

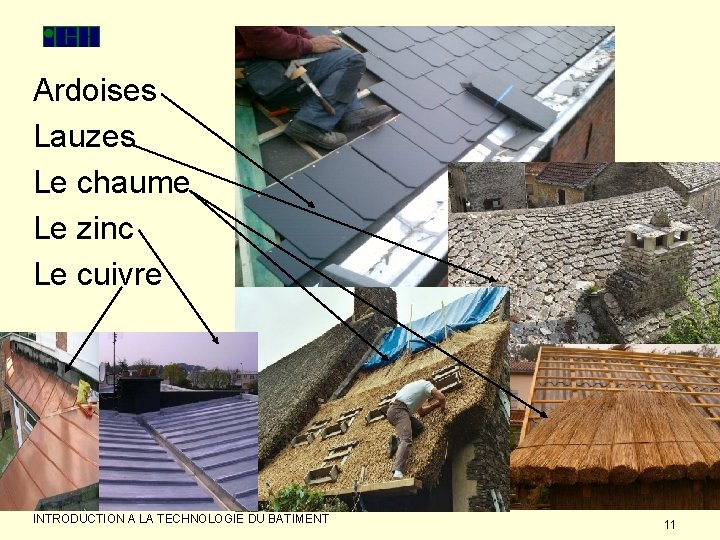

Ardoises Lauzes Le chaume Le zinc Le cuivre INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 11

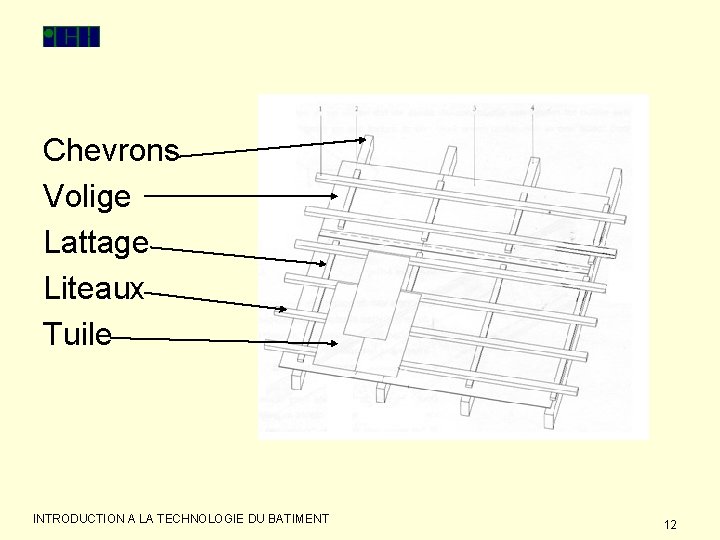

Chevrons Volige Lattage Liteaux Tuile INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 12

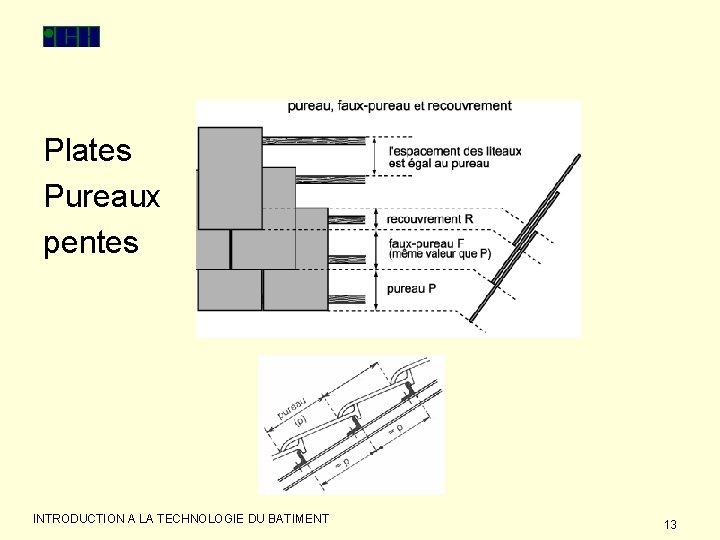

Plates Pureaux pentes INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 13

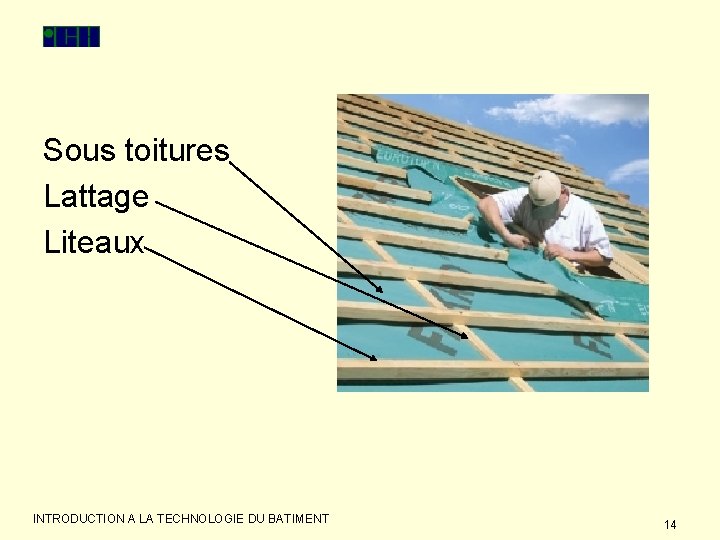

Sous toitures Lattage Liteaux INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 14

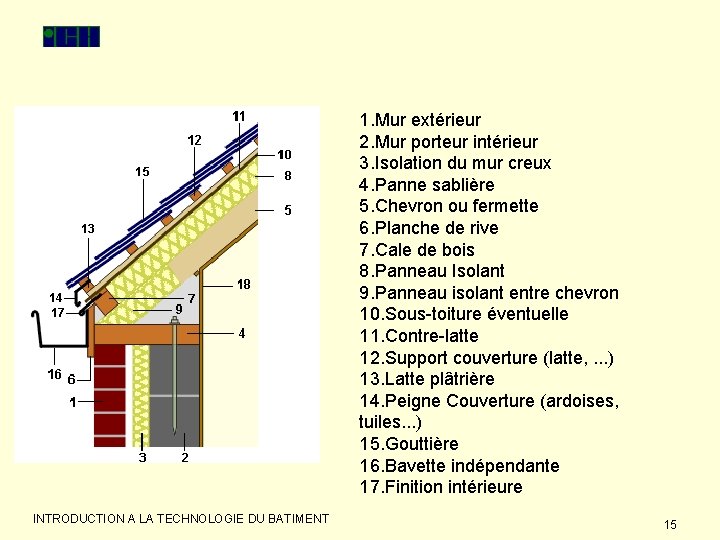

INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 1. Mur extérieur 2. Mur porteur intérieur 3. Isolation du mur creux 4. Panne sablière 5. Chevron ou fermette 6. Planche de rive 7. Cale de bois 8. Panneau Isolant 9. Panneau isolant entre chevron 10. Sous-toiture éventuelle 11. Contre-latte 12. Support couverture (latte, . . . ) 13. Latte plâtrière 14. Peigne Couverture (ardoises, tuiles. . . ) 15. Gouttière 16. Bavette indépendante 17. Finition intérieure 15

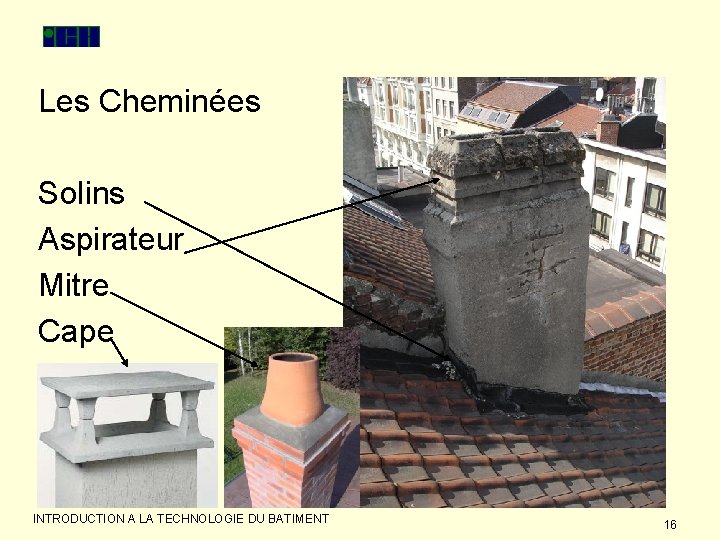

Les Cheminées Solins Aspirateur Mitre Cape INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 16

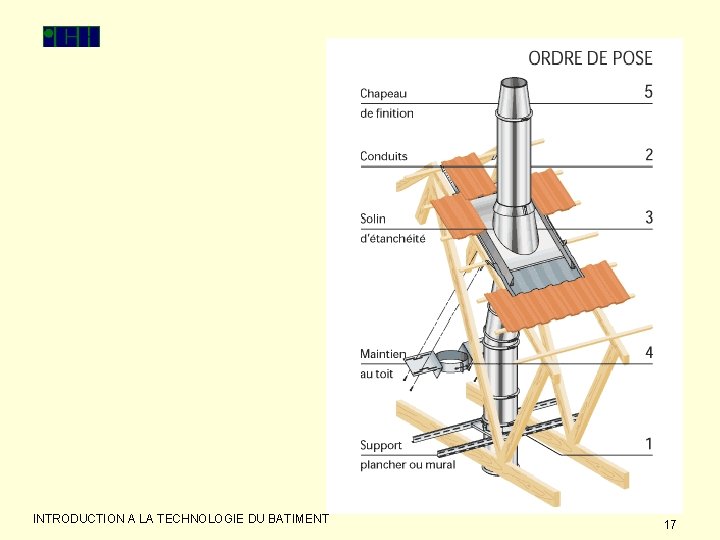

INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 17

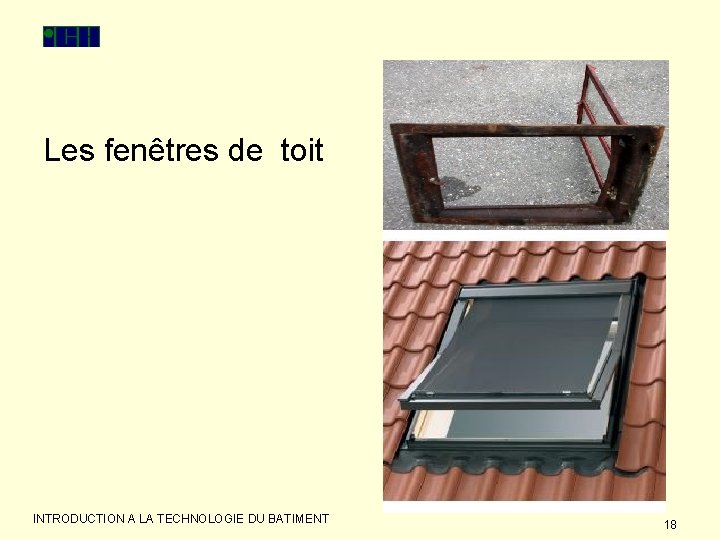

Les fenêtres de toit INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 18

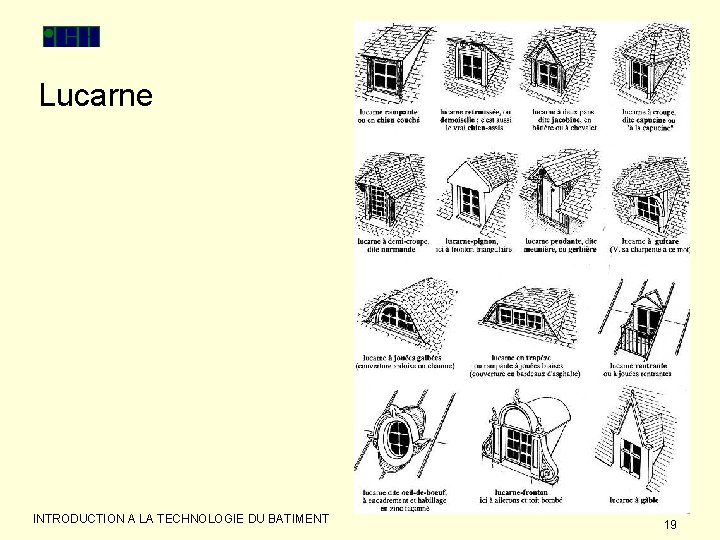

Lucarne INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 19

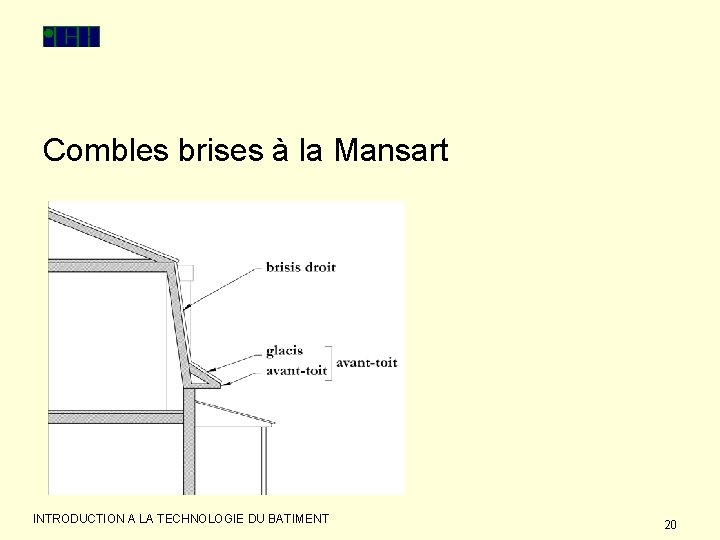

Combles brises à la Mansart INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 20

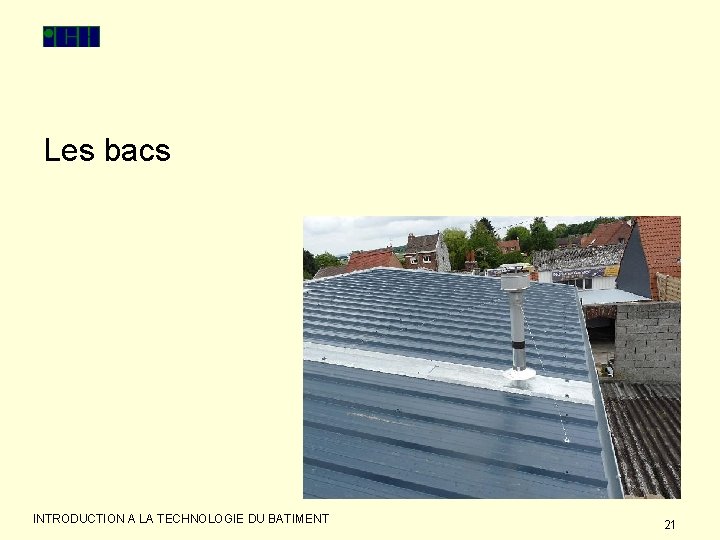

Les bacs INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 21

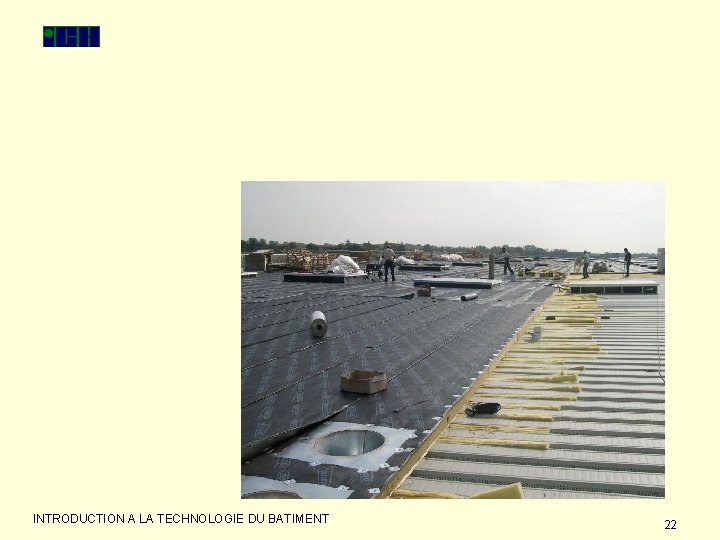

INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 22

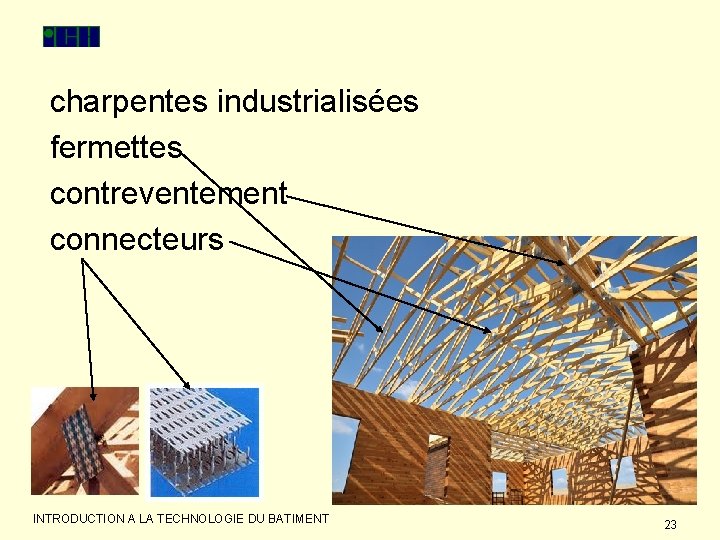

charpentes industrialisées fermettes contreventement connecteurs INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 23

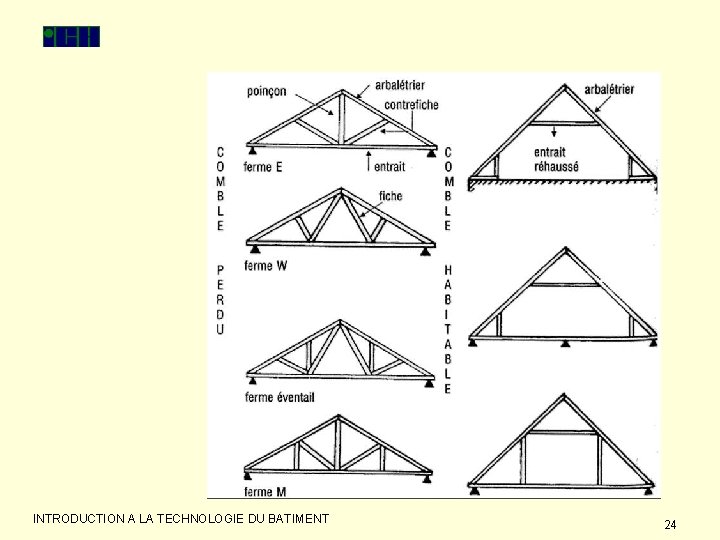

INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 24

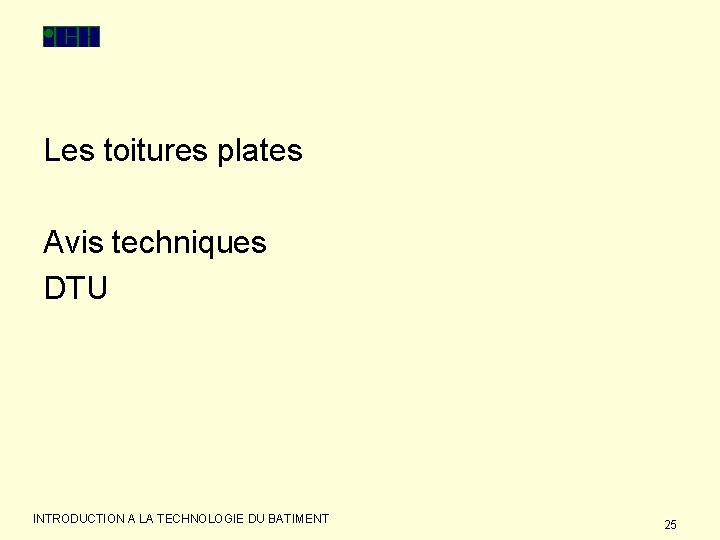

Les toitures plates Avis techniques DTU INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 25

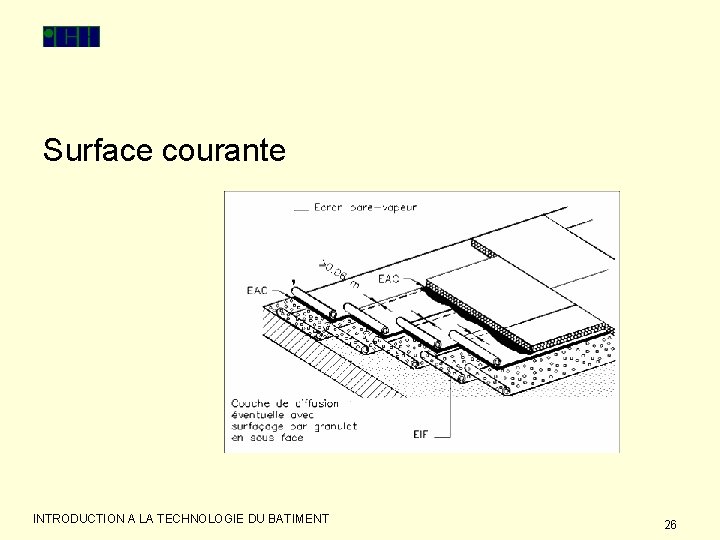

Surface courante INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 26

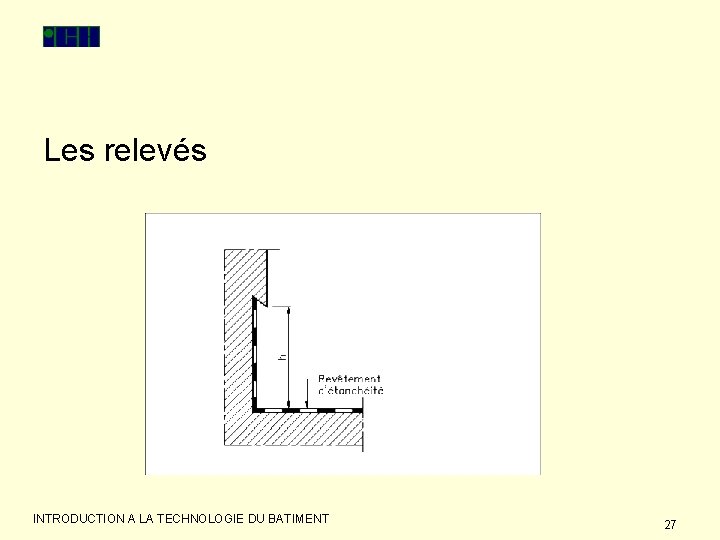

Les relevés INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 27

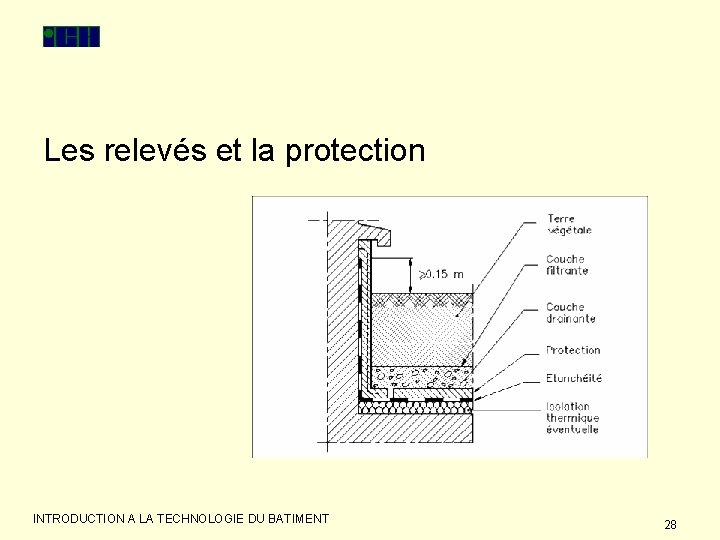

Les relevés et la protection INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 28

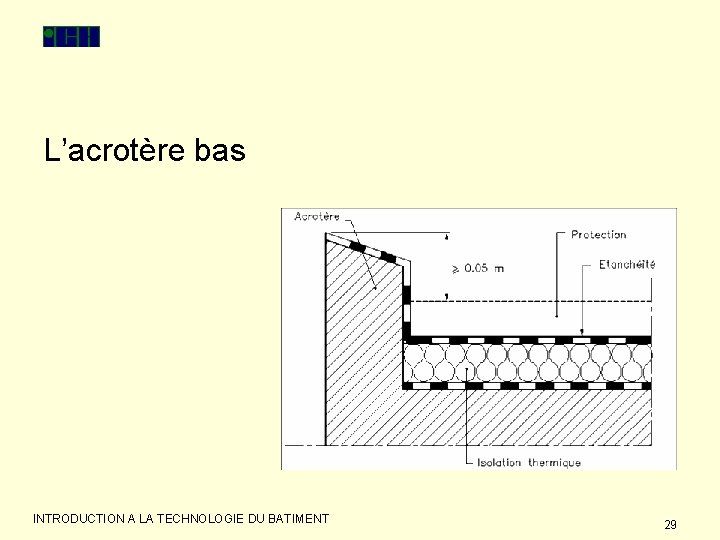

L’acrotère bas INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 29

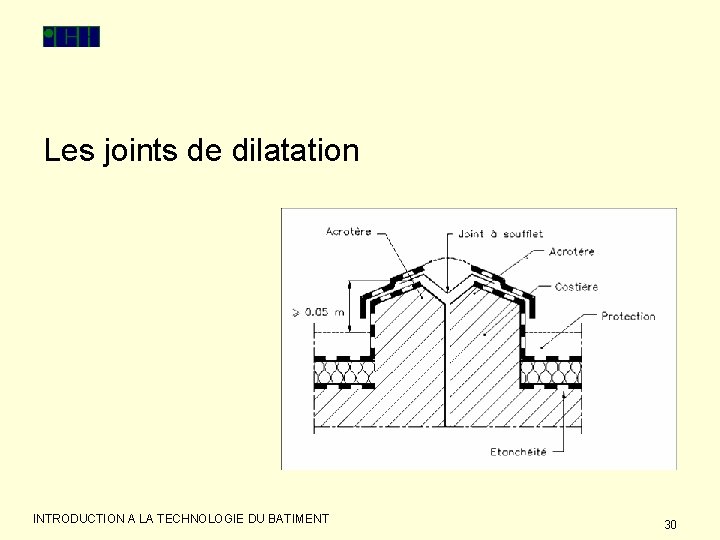

Les joints de dilatation INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 30

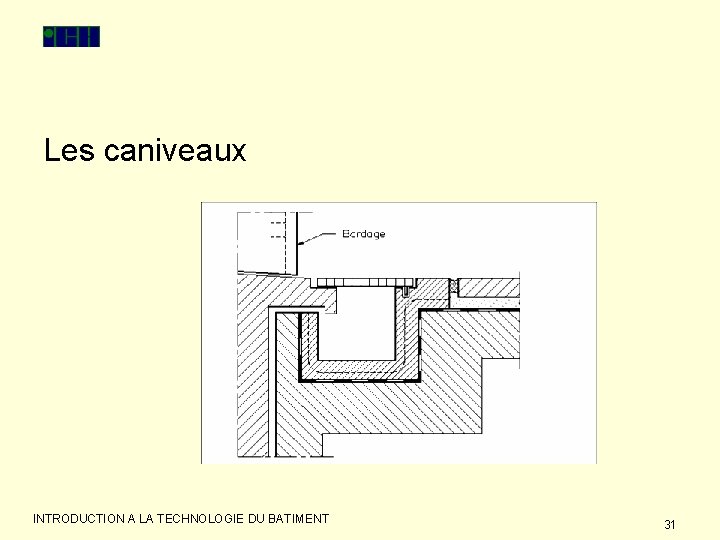

Les caniveaux INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 31

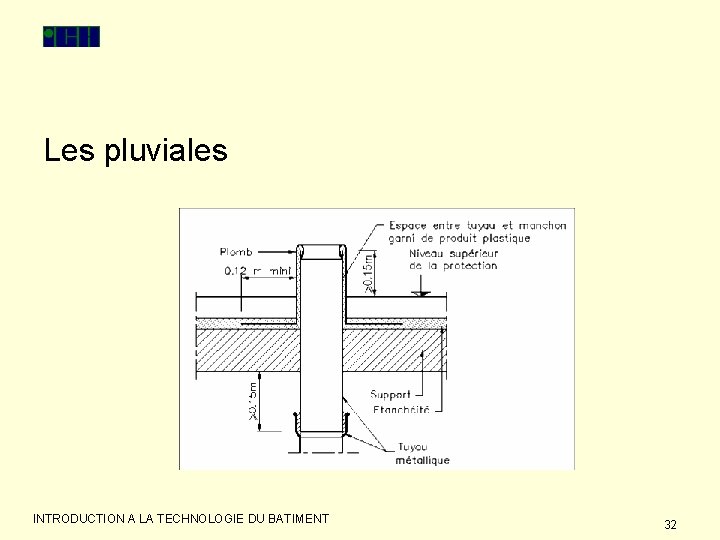

Les pluviales INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 32

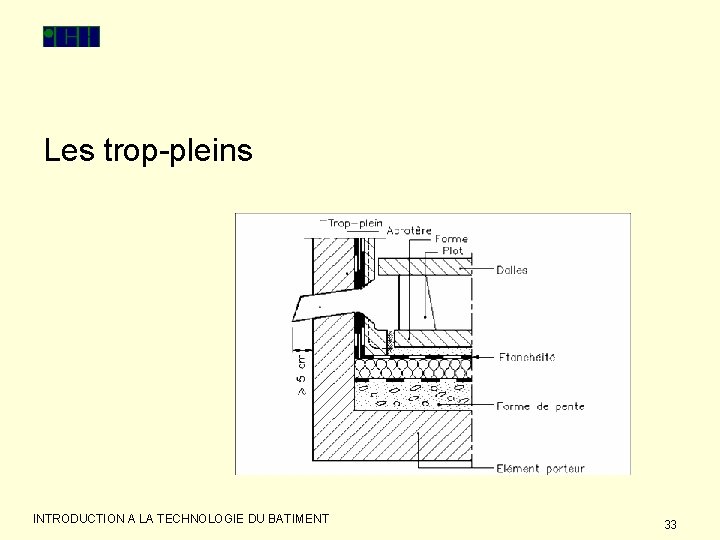

Les trop-pleins INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 33

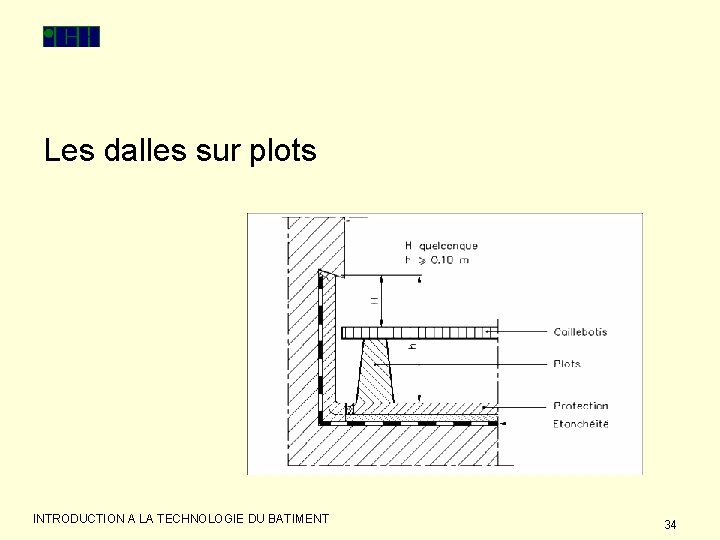

Les dalles sur plots INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 34

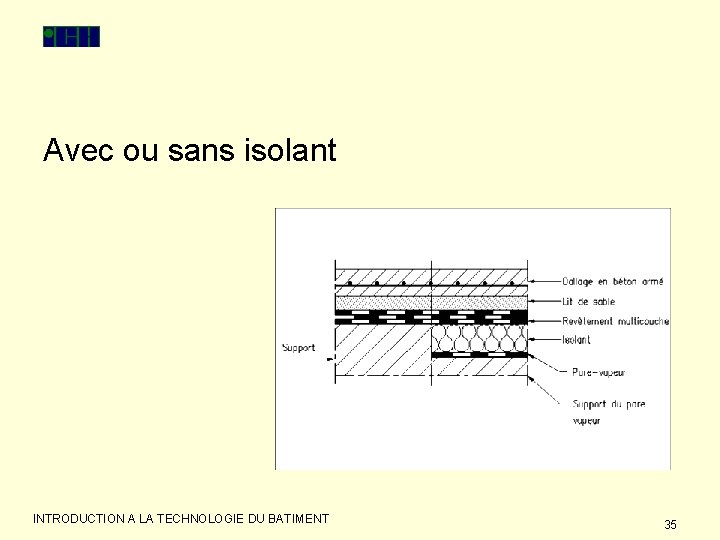

Avec ou sans isolant INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 35

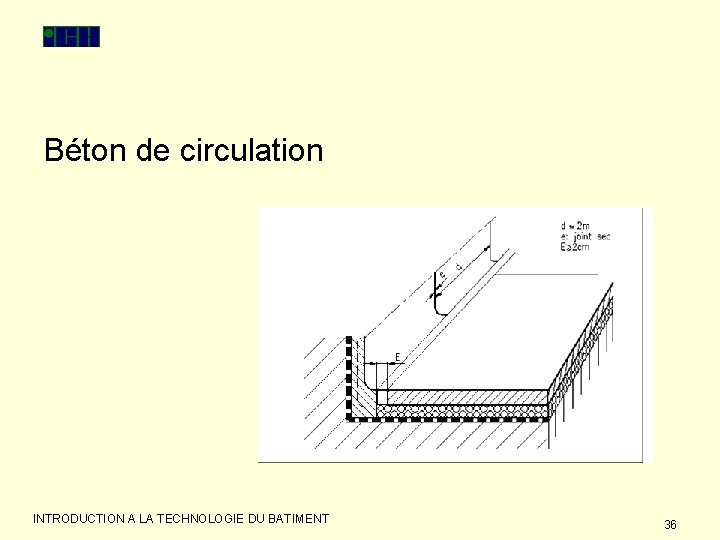

Béton de circulation INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 36

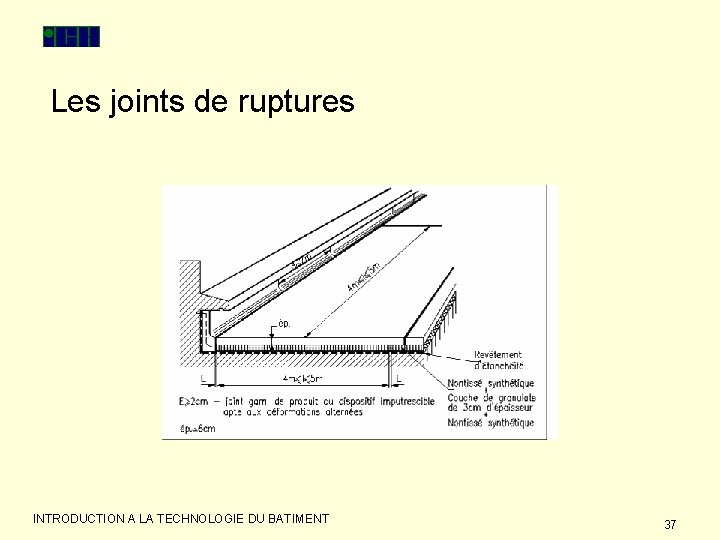

Les joints de ruptures INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 37

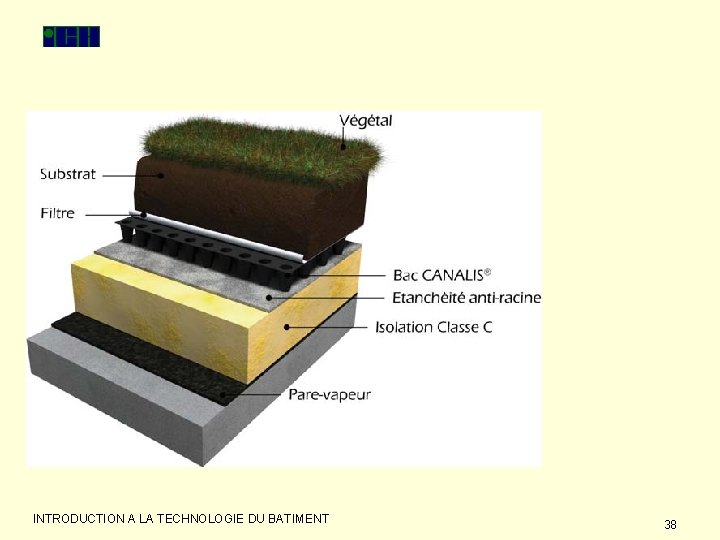

INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 38

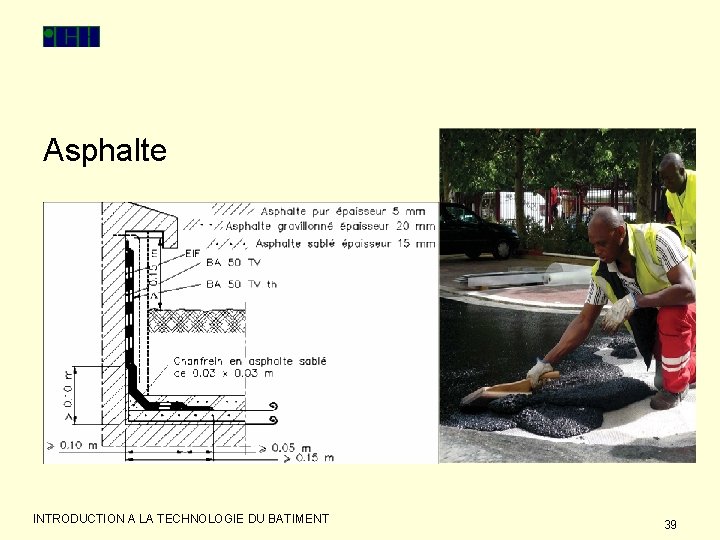

Asphalte INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 39
