INTRODUCTION A LA TECHNOLOGIE DU BATIMENT ELECTRICITE COURANTS

INTRODUCTION A LA TECHNOLOGIE DU BATIMENT ELECTRICITE COURANTS FORTS

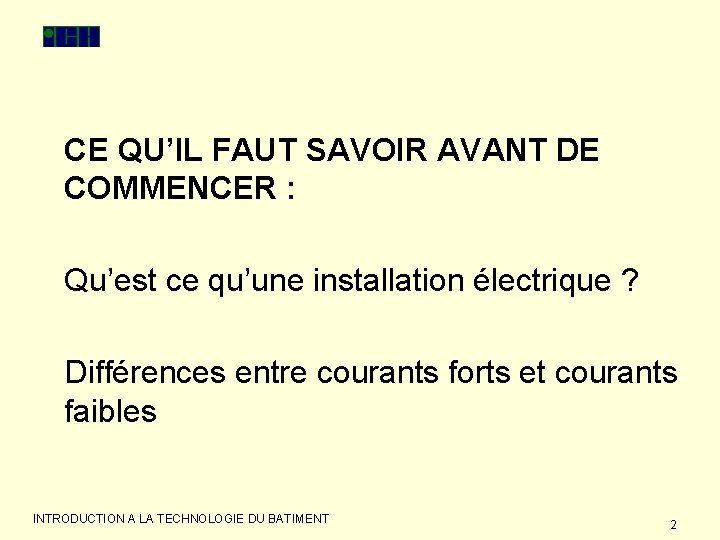

CE QU’IL FAUT SAVOIR AVANT DE COMMENCER : Qu’est ce qu’une installation électrique ? Différences entre courants forts et courants faibles INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 2

Courant fort = énergie Courant faible = information Circuit de terre Alarme incendie Alimentation EDF Détection incendie et commandes DAS Poste de transformation Câblage VDI (Voie – Données – Images) TGBT Autocommutateur Groupe électrogène Interphone Onduleurs Sonorisation Distribution principale Equipement audiovisuel Armoires divisionnaires GTC (Gestion Technique Centralisée) Distribution secondaire Contrôle d’accès Eclairage Détection intrusion Force motrice Vidéosurveillance Tension 220 V / 380 V Tension < 50 V INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 3

Eléments constitutifs d’une installation INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 4

INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 5

ci CIRCUIT DE TERRE FOND DE FOUILLE Fusible de terre INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 6

Poste de livraison Ht Tension Mt Bt Comptage Transfo disjoncteur INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 7

Tarif bleu individuel Tarif bleu collectif Tarif jaune Tarif vert Dans tous les cas : en terrain privatif, EDF demande des tranchées et des fourreaux pour passer ses câbles. EDF fournit toujours INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 8

LES DIFFERENTS ELEMENTS D’UNE INSTALLATION : Circuit de terre fond de fouille. Livraison EDF : poste de transformation haute tension et livraison EDF basse tension, interfaces avec EDF TGBT, tableaux divisionnaires. Sources autonomes : le groupe électrogène, l’onduleur, le co-générateur. Distribution : les types de câbles et de conduits. Eclairage normal et de sécurité. Appareillage Chauffage Protection contre la foudre INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 9

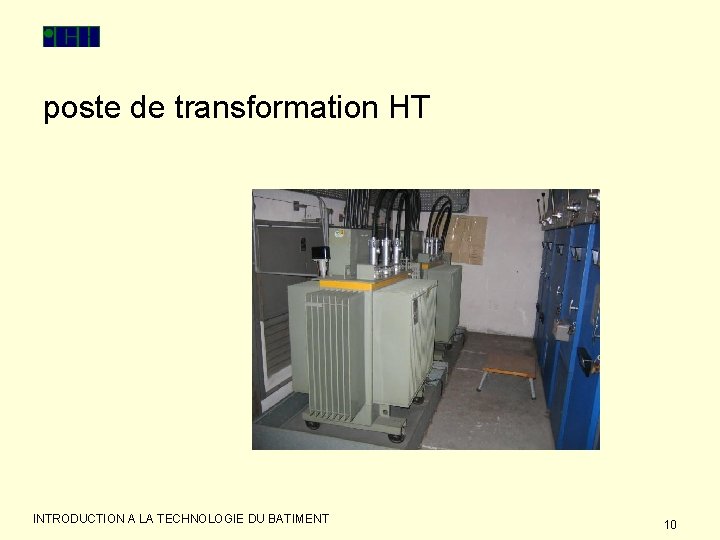

poste de transformation HT INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 10

TGBT INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 11

Les groupes électrogènes INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 12

Les onduleurs INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 13

INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 14

Les armoires INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 15

Fusibles disconnecteurs INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 16

Les câbles INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 17

INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 18

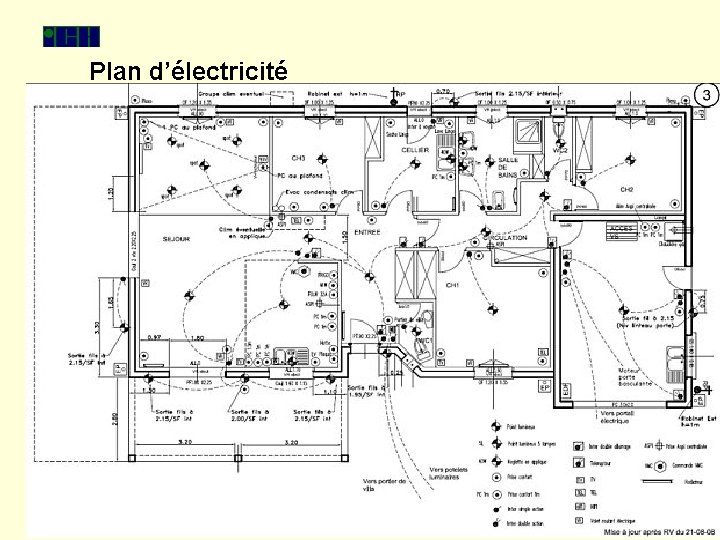

Plan d’électricité INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 19

Eclairage de secours INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 20

Appareillage INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 21

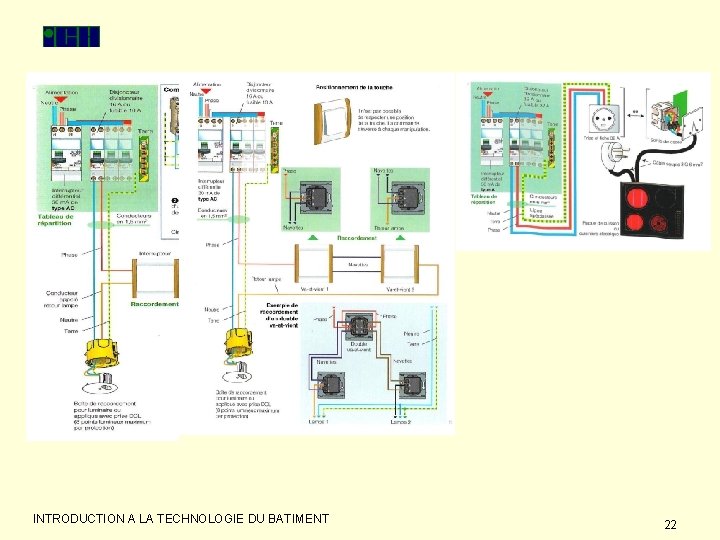

INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 22

Eclairages INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 23

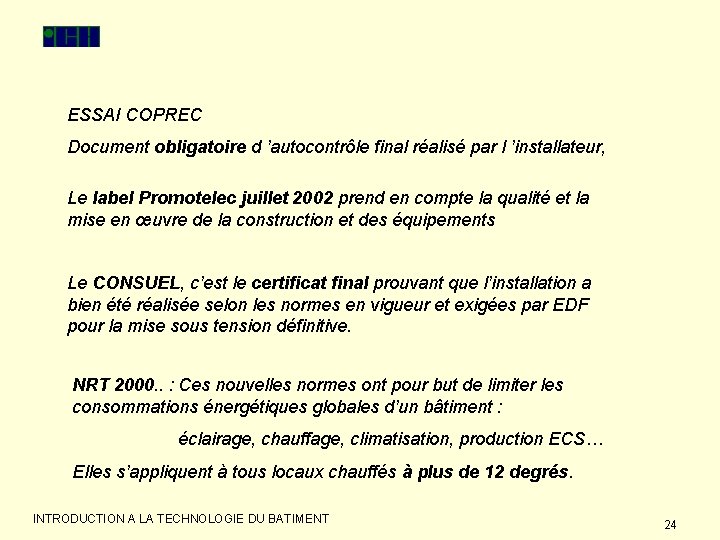

ESSAI COPREC Document obligatoire d ’autocontrôle final réalisé par l ’installateur, Le label Promotelec juillet 2002 prend en compte la qualité et la mise en œuvre de la construction et des équipements Le CONSUEL, c’est le certificat final prouvant que l’installation a bien été réalisée selon les normes en vigueur et exigées par EDF pour la mise sous tension définitive. NRT 2000. . : Ces nouvelles normes ont pour but de limiter les consommations énergétiques globales d’un bâtiment : éclairage, chauffage, climatisation, production ECS… Elles s’appliquent à tous locaux chauffés à plus de 12 degrés. INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 24

INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 25

Les volumes de protection INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 26

INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 27

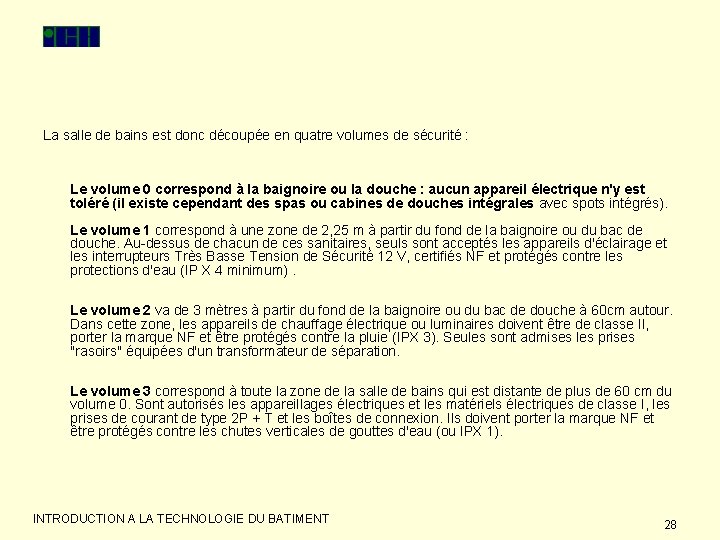

La salle de bains est donc découpée en quatre volumes de sécurité : Le volume 0 correspond à la baignoire ou la douche : aucun appareil électrique n'y est toléré (il existe cependant des spas ou cabines de douches intégrales avec spots intégrés). Le volume 1 correspond à une zone de 2, 25 m à partir du fond de la baignoire ou du bac de douche. Au-dessus de chacun de ces sanitaires, seuls sont acceptés les appareils d'éclairage et les interrupteurs Très Basse Tension de Sécurité 12 V, certifiés NF et protégés contre les protections d'eau (IP X 4 minimum). Le volume 2 va de 3 mètres à partir du fond de la baignoire ou du bac de douche à 60 cm autour. Dans cette zone, les appareils de chauffage électrique ou luminaires doivent être de classe II, porter la marque NF et être protégés contre la pluie (IPX 3). Seules sont admises les prises "rasoirs" équipées d'un transformateur de séparation. Le volume 3 correspond à toute la zone de la salle de bains qui est distante de plus de 60 cm du volume 0. Sont autorisés les appareillages électriques et les matériels électriques de classe I, les prises de courant de type 2 P + T et les boîtes de connexion. Ils doivent porter la marque NF et être protégés contre les chutes verticales de gouttes d'eau (ou IPX 1). INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 28

INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 29

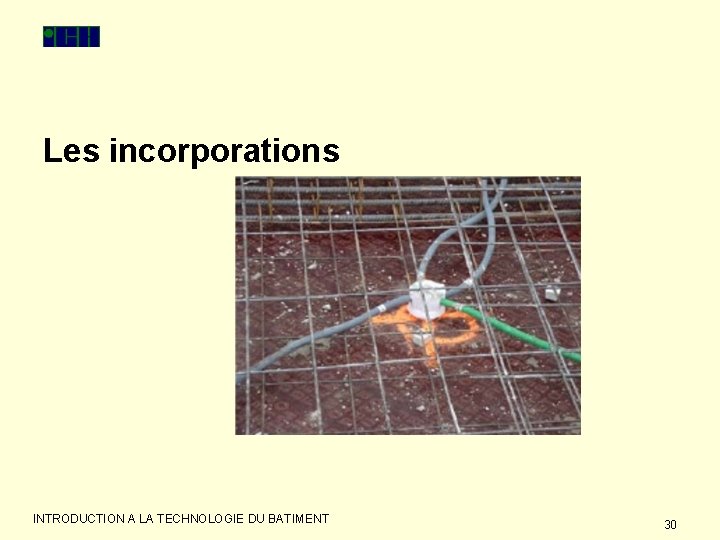

Les incorporations INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 30

Le chauffage électrique INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 31

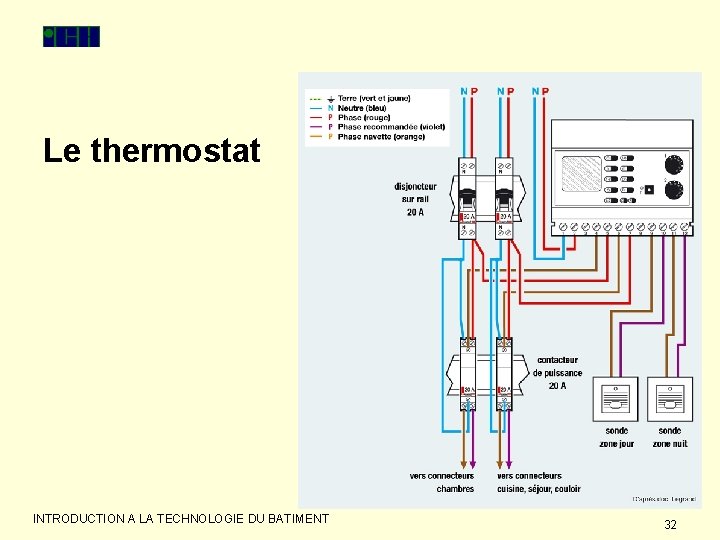

Le thermostat INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 32

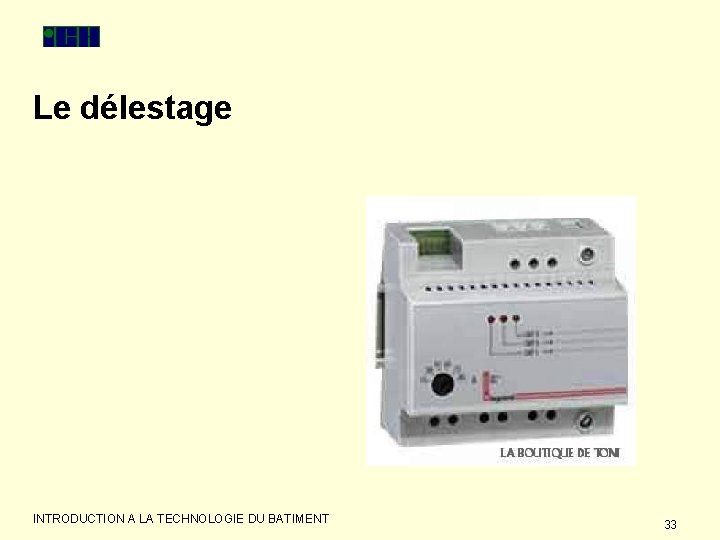

Le délestage INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 33

Le chauffe eau Fil pilote INTRODUCTION A LA TECHNOLOGIE DU BATIMENT 34
