• Introducción: ¿Qué es un mecanismo? ¿Qué es una máquina? • Los operadores mecánicos. • Funciones de los mecanismos y tipos.
• Es un utensilio que el hombre creó para resolver necesidades y facilitar las tareas; un conjunto de elementos rígidos y móviles unidos. • La combinación adecuada de operadores mecánicos forma un mecanismo.
• Los mecanismos perfectamente encajados forman una máquina. • Pueden ser simples o compuestas, obedeciendo al nº y complejidad de los mecanismos que las forman.

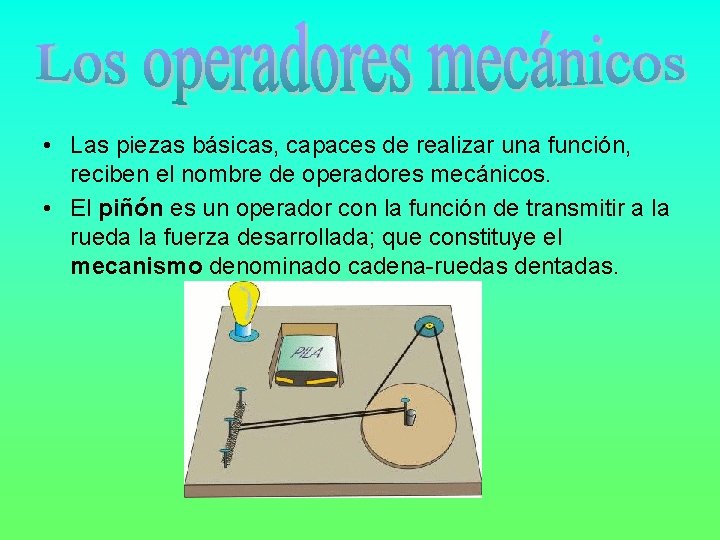

• Las piezas básicas, capaces de realizar una función, reciben el nombre de operadores mecánicos. • El piñón es un operador con la función de transmitir a la rueda la fuerza desarrollada; que constituye el mecanismo denominado cadena-ruedas dentadas.
• Los mecanismos se clasifican según la actividad que realizan: Ø Acumulan energía. Ø Reducen el esfuerzo. Ø Transmisores de fuerzas (y tipos de palancas) Ø Transmisores del movimiento y fuerzas de tracción. Ø Transformadores del movimiento. Ø Reguladores del movimiento
• Fabricados con materiales elásticos. • Al cesar la fuerza, libera la tensión recuperando su forma original. • Ejemplos: muelle, goma elástica.
• Se pueden citar: ØEl plano inclinado. ØEl tornillo. ØLa cuña. ØLa rueda.
• • • Transmiten las fuerzas de un punto a otro: La palanca (tipos de palancas). La polea (polea móvil). El polipasto. La garrucha.
• Es un objeto rígido y alargado que al moverse sobre un punto de apoyo (p. a), convierte una fuerza pequeña (F), llamada esfuerzo, en otra fuerza mayor (R), nombrada resistencia.
• Potencia (P) · Brazo potencia (p) = Resistencia (R) · Brazo resistencia (r)
Palanca de 1 er grado Palanca de 2º grado Palanca de 3 er grado El punto de apoyo R está situado entre el punto de F y R. apoyo y F. F está situado entre el punto de apoyo y R. Alicates, columpio, Carretilla, pinzas. cascanueces, guillotina. Pinzas de depilar, caña de pescar, escoba.
• Es una rueda acanalada que gira alrededor de un eje. • Fórmula: P·bp = R·br • La fuerza que se aplica para levantar el objeto es la misma que tiene el peso del cuerpo
• Para conseguir un traslado (h), el extremo de la cuerda donde está la potencia (F), se ha desplazado 2 h. Este doble desplazamiento del extremo de la cuerda es el que permite reducir la fuerza usada.
• Se basa en el principio físico de la palanca. Está constituida por dos grupos de cinco poleas, que se produce el desplazamiento del grupo móvil tirando de la carga. • Ejemplos:
• En todos existe un operador conductor que lleva el movimiento al operador conducido; a veces, la correa o cuerda. • La magnitud que mide el movimiento circular es la velocidad angular ( ), que representa el número de giros que da una rueda en cada unidad de tiempo (ejemplo: por minuto= rpm). • RT: relación de transmisión. • salida < entrada : RT < 1 • salida > salida = entrada : RT > 1 entrada : RT = 1 •
• Una de las poleas posee el doble de diámetro que la otra, la velocidad de salida es la misma que la de entrada. • La relación de las velocidades es contraria a la relación de los diámetros. • Para RT en varias etapas requerimos un operador formado por dos poleas que se mueven a la vez, una polea doble.
• Engranaje: es un mecanismo obtenido de la combinación de ruedas dentadas u otro operador compatible; los dientes se asocian unos con otros así que el grosor debe ser el mismo. Pueden ser: Ø Rectos. Ø Helicoidales. Ø Internos. Ø Externos. Ø Cónicos. • Para evitar los grandes tamaños se utilizan varias etapas: rueda dentada doble
• Mecanismo formado por dos ruedas dentadas; la correa ha de ser compatible con las ruedas, el tamaño de los grilletes debe casar con el diente. • Ventaja: precisión del movimiento. • Desventajas: el ruido y tener que usar lubricantes.
• Es un cilindro con rosca de tornillo que se encaja a la corona (rueda dentada). • El sinfín mueve la corona sobre su paso de rosca; el grosor del paso de rosca y el diente debe ser igual. Tiene un avance 1 (etc. ) si por cada giro que da el tornillo se desplaza un diente. • Avance del tornillo: es la cifra de dientes que se desplaza al dar el sinfín una vuelta.
• Piñón cremallera. • Biela manivela. • Leva. • Excéntrica.

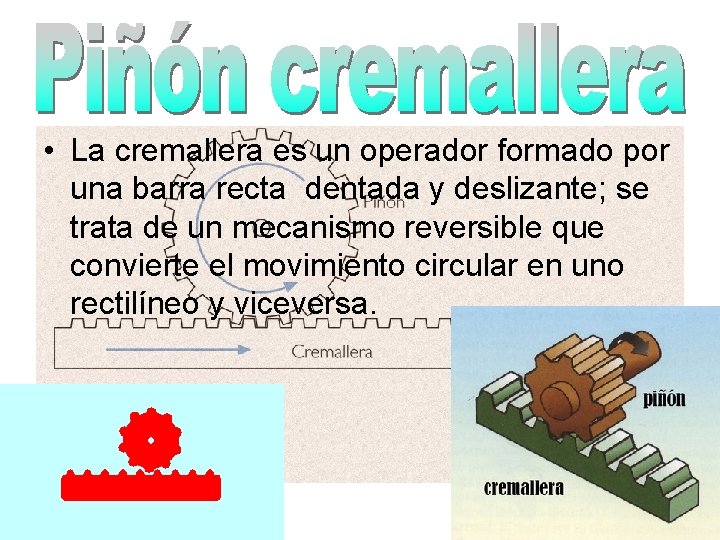

• La cremallera es un operador formado por una barra recta dentada y deslizante; se trata de un mecanismo reversible que convierte el movimiento circular en uno rectilíneo y viceversa.

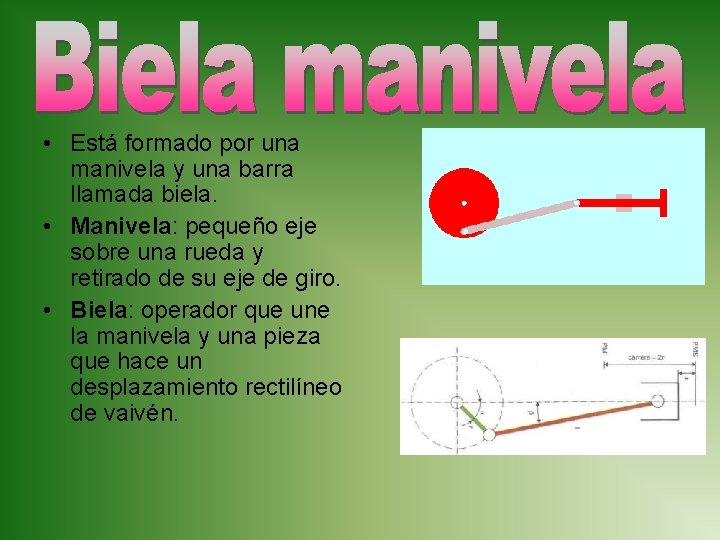

• Está formado por una manivela y una barra llamada biela. • Manivela: pequeño eje sobre una rueda y retirado de su eje de giro. • Biela: operador que une la manivela y una pieza que hace un desplazamiento rectilíneo de vaivén.
Abultamiento que sobresale de la rueda que hace en cada vuelta un desplazamiento lineal Se usa como pulsador o para provocar movimientos de ascenso en un balancín

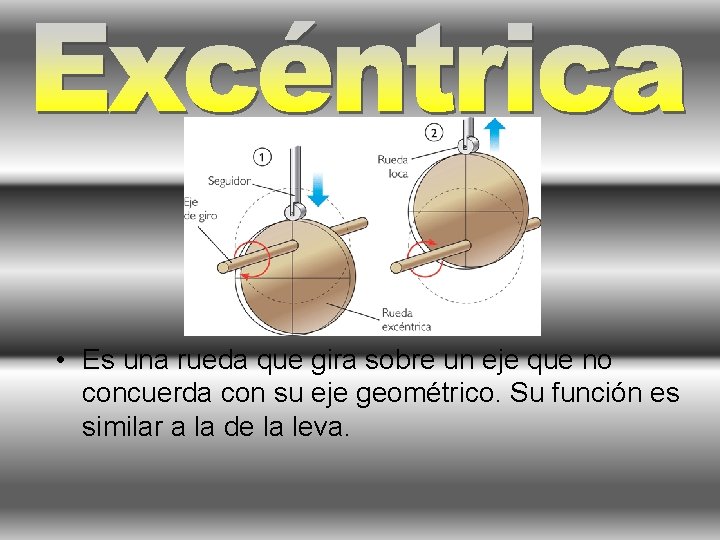

• Es una rueda que gira sobre un eje que no concuerda con su eje geométrico. Su función es similar a la de la leva.
• Trinquete. • Frenos.
• Es un dispositivo que permite el giro en un sentido y lo bloque en el contrario. • Se usa en relojería, como elemento tensor de cables, en frenos etc.
• La forman dos zapatas, que presionan sobre la rueda al accionar un mecanismo de palanca. • Su función es reducir la velocidad del sistema, produciendo una fricción de la rueda sobre un sistema estático adecuado.
