Introducción Lectores de código de barras y lectores de códigos 2 D Sen. BU

Agenda • • • Lectores de código de barras OMRON Competencia Códigos 2 D Lectores de código de barras 2 D OMRON Competencia 2

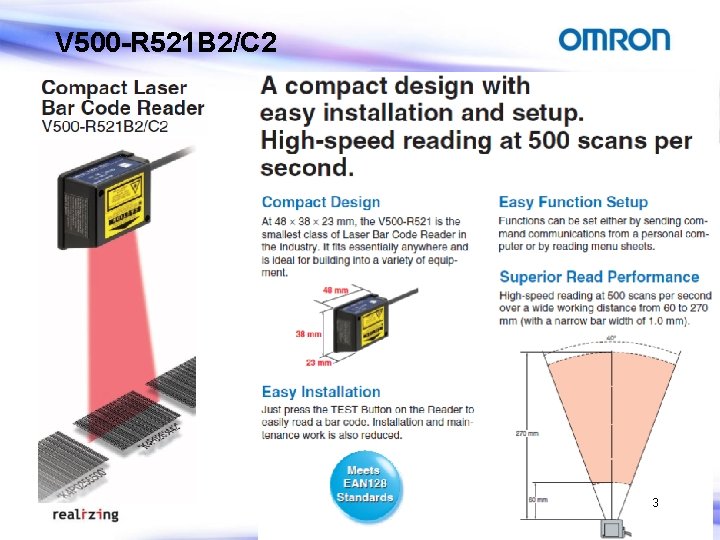

V 500 -R 521 B 2/C 2 3

V 400 -R 1 CF/CS 4

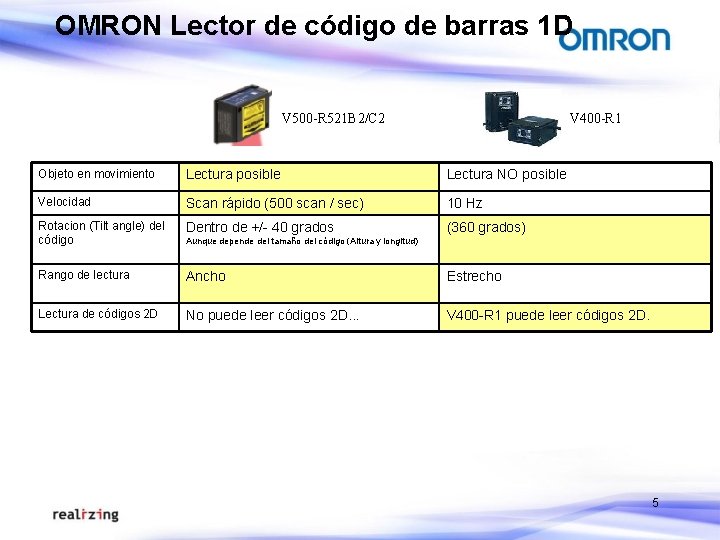

OMRON Lector de código de barras 1 D V 500 -R 521 B 2/C 2 V 400 -R 1 Objeto en movimiento Lectura posible Lectura NO posible Velocidad Scan rápido (500 scan / sec) 10 Hz Rotacion (Tilt angle) del código Dentro de +/- 40 grados (360 grados) Rango de lectura Ancho Estrecho Lectura de códigos 2 D No puede leer códigos 2 D. . . V 400 -R 1 puede leer códigos 2 D. Aunque depende del tamaño del código (Altura y longitud) 5

OMRON Lector de código de barras 1 DConfiguración V 500 -R 521 B 2/C 2 V 400 -R 1 Sistema sencillo PC 1, Alimentación, 5 VCC 2, PC o PLC (Configuración y Salida de Datos) PLC 5 V DC PC PC 5 V DC or or PLC 6 PLC

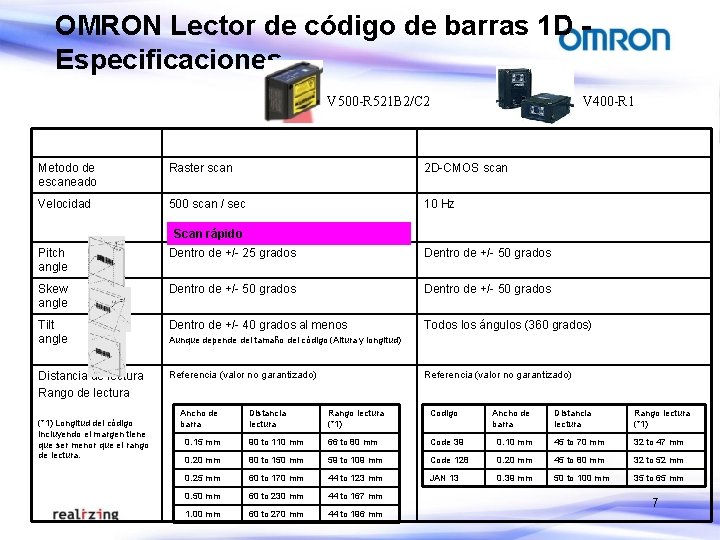

OMRON Lector de código de barras 1 D Especificaciones. V 500 -R 521 B 2/C 2 V 400 -R 1 Metodo de escaneado Raster scan 2 D-CMOS scan Velocidad 500 scan / sec 10 Hz Scan rápido Pitch angle Dentro de +/- 25 grados Dentro de +/- 50 grados Skew angle Dentro de +/- 50 grados Tilt angle Dentro de +/- 40 grados al menos Todos los ángulos (360 grados) Distancia de lectura Rango de lectura Referencia (valor no garantizado) (*1) Longitud del código incluyendo el margen tiene que ser menor que el rango de lectura. Aunque depende del tamaño del código (Altura y longitud) Ancho de barra Referencia (valor no garantizado) Distancia lectura Rango lectura (*1) Codigo 0. 15 mm 90 to 110 mm 66 to 80 mm Code 39 0. 20 mm 80 to 150 mm 59 to 109 mm 0. 25 mm 60 to 170 mm 44 to 123 mm 0. 50 mm 60 to 230 mm 44 to 167 mm 1. 00 mm 60 to 270 mm 44 to 196 mm Ancho de barra Distancia lectura Rango lectura (*1) 0. 10 mm 45 to 70 mm 32 to 47 mm Code 128 0. 20 mm 45 to 80 mm 32 to 52 mm JAN 13 0. 39 mm 50 to 100 mm 35 to 65 mm 7

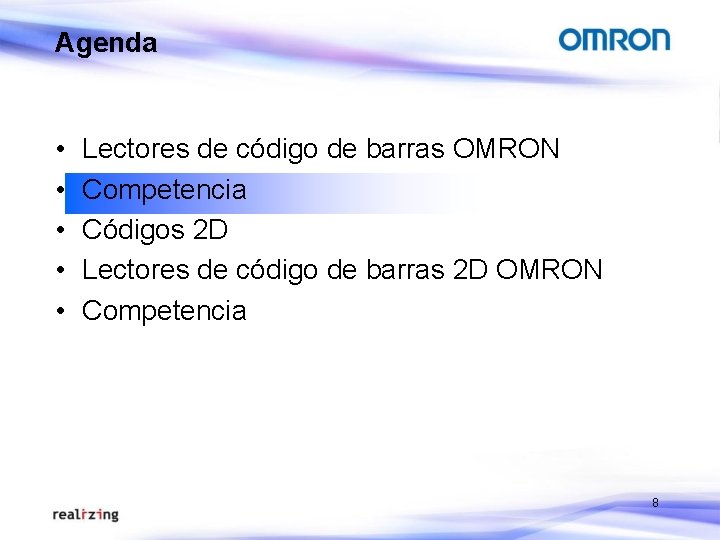

Agenda • • • Lectores de código de barras OMRON Competencia Códigos 2 D Lectores de código de barras 2 D OMRON Competencia 8

Confidencial Competencia Tabla 1 Precio lista aprox. [Euro] Tipo de scan Distancia de lectura [mm] OMRON V 500 -R 521 OMRON V 400 -R 1 Cognex Data. Man 100 Q Sick CLV 405 Sick CLV 420 Keyence BL 600 Keyence BL 1300 nuevo 06/2008 Lista: 1, 100 Lista: 1, 300 Lista: 1, 695 Lista: 1, 070 Lista: 1, 250 Lista: 1, 300 (en Japón) Lista: Raster scan CMOS 1280 x 1024 1/3 CMOS 752 x 480 Line scan o Raster scan 40, 65, 105 mm Standard 50 to 160 mm High-Density 40 to 90 mm Standard 50 to 370 mm High-Density 50 to 200 mm Long-Range 50 to 730 mm Standard 75 to 330 mm (1. 0 mm thin bar) High-Density 55 to 190 mm (0. 5 mm thin bar) Standard 65 to 500 mm (1. 0 mm thin bar) High-Density 45 to 270 mm (0. 5 mm thin bar) 0. 15 to 1. 0 mm Standard 0. 19 mm High-Density 0. 125 mm Standard 0. 125 mm High-Density 0. 08 mm 60 to 270 mm (1. 0 mm thin bar) 45 to 100 mm Resolución [mm] 0. 15 mm 0. 10 mm min Standard 0. 2 to 0. 5 mm High-Density 0. 15 to 0. 25 mm Contraste Valor PCS 0. 45 min 0. 60 min 0. 40 min Nº de scans 500 scan/s 10 Hz 45 Hz 300 to 1000 scan/s 400 to 1200 scan/s 500 to 1300 scan/s IP IP 54 IP 65 IP 52 IP 65 Dimension [mm] 23 x 48 x 38 24 x 46 x 58 22 x 42 x 55 22 x 45 35 x 63 21 x 44 x 31 : No conocido 9

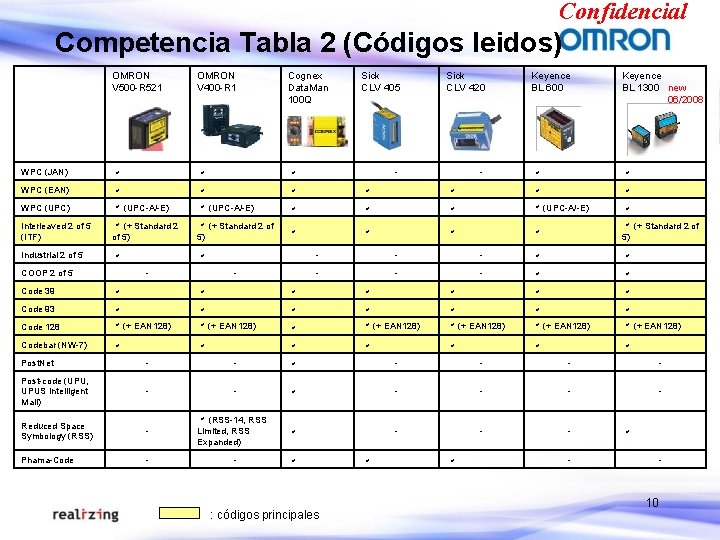

Confidencial Competencia Tabla 2 (Códigos leidos) OMRON V 500 -R 521 OMRON V 400 -R 1 Cognex Data. Man 100 Q WPC (JAN) b b b WPC (EAN) b b WPC (UPC) b (UPC-A/-E) b Interleaved 2 of 5 (ITF) b (+ Standard 2 of 5) b Industrial 2 of 5 b b COOP 2 of 5 - - Sick CLV 405 Sick CLV 420 Keyence BL 600 Keyence BL 1300 new 06/2008 - - b b b b (UPC-A/-E) b b b (+ Standard 2 of 5) - - - b b Code 39 b b b b Code 93 b b b b Code 128 b (+ EAN 128) b (+ EAN 128) Codebar (NW-7) b b b b Post. Net - - b - - Post-code (UPU, UPUS Intelligent Mail) - - b - - Reduced Space Symbology (RSS) - b - - - Phama-Code - b (RSS-14, RSS Limited, RSS Expanded) - b : códigos principales b b b - - 10

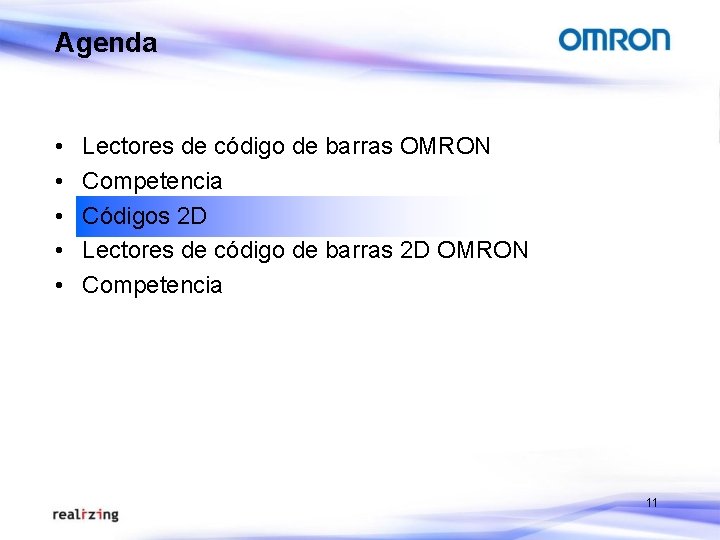

Agenda • • • Lectores de código de barras OMRON Competencia Códigos 2 D Lectores de código de barras 2 D OMRON Competencia 11

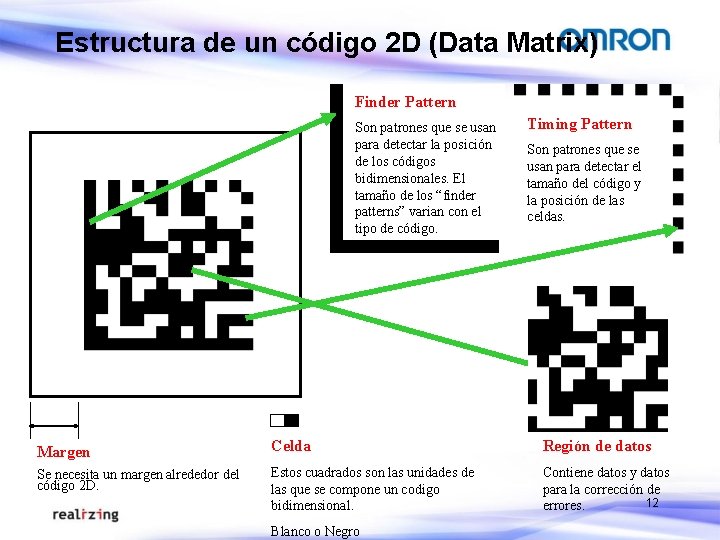

Estructura de un código 2 D (Data Matrix) Finder Pattern Son patrones que se usan para detectar la posición de los códigos bidimensionales. El tamaño de los “finder patterns” varian con el tipo de código. Timing Pattern Son patrones que se usan para detectar el tamaño del código y la posición de las celdas. Margen Celda Región de datos Se necesita un margen alrededor del código 2 D. Estos cuadrados son las unidades de las que se compone un codigo bidimensional. Contiene datos y datos para la corrección de 12 errores. Blanco o Negro

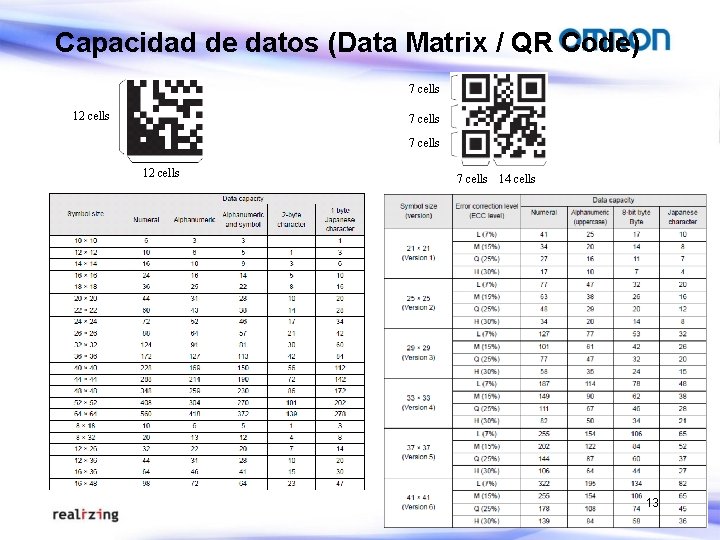

Capacidad de datos (Data Matrix / QR Code) 7 cells 12 cells 7 cells 14 cells 13

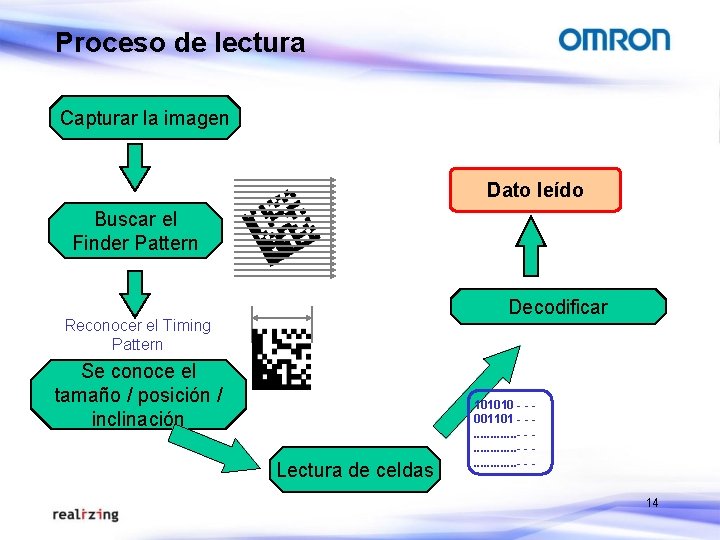

Proceso de lectura Capturar la imagen Dato leído Buscar el Finder Pattern Decodificar Reconocer el Timing Pattern Se conoce el tamaño / posición / inclinación Lectura de celdas 101010 - - 001101 - -. . . - - 14

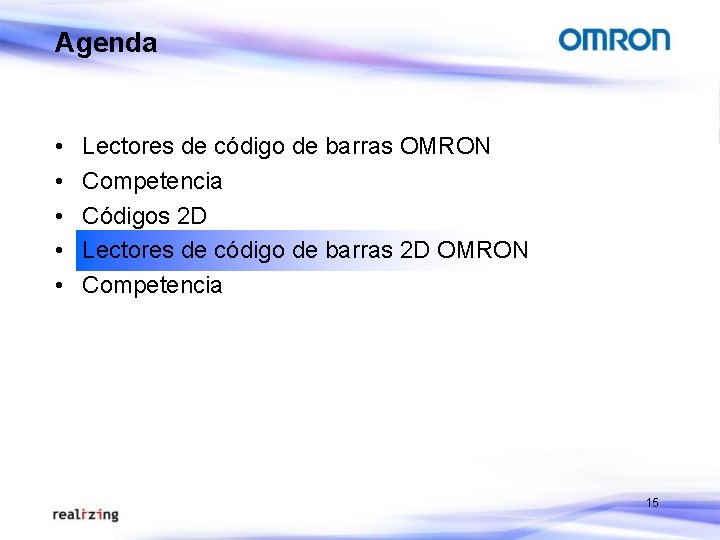

Agenda • • • Lectores de código de barras OMRON Competencia Códigos 2 D Lectores de código de barras 2 D OMRON Competencia 15

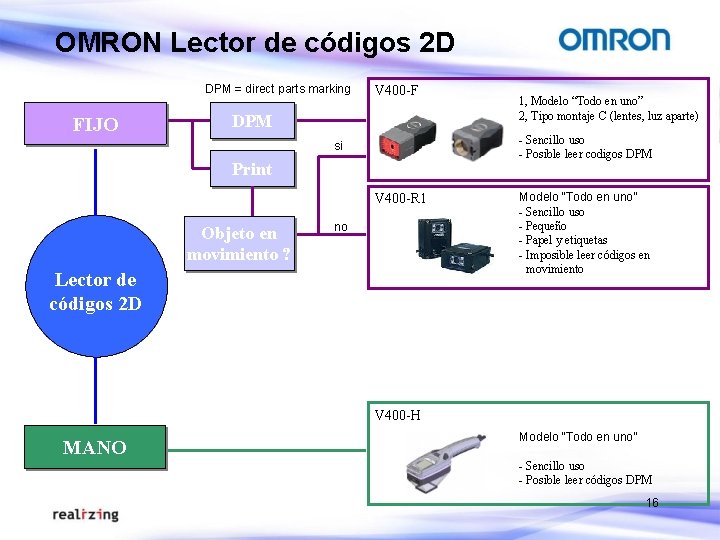

OMRON Lector de códigos 2 D DPM = direct parts marking FIJO V 400 -F DPM - Sencillo uso - Posible leer codigos DPM si Print V 400 -R 1 Objeto en movimiento ? 1, Modelo “Todo en uno” 2, Tipo montaje C (lentes, luz aparte) no Lector de códigos 2 D Modelo “Todo en uno” - Sencillo uso - Pequeño - Papel y etiquetas - Imposible leer códigos en movimiento V 400 -H MANO Modelo “Todo en uno” - Sencillo uso - Posible leer códigos DPM 16

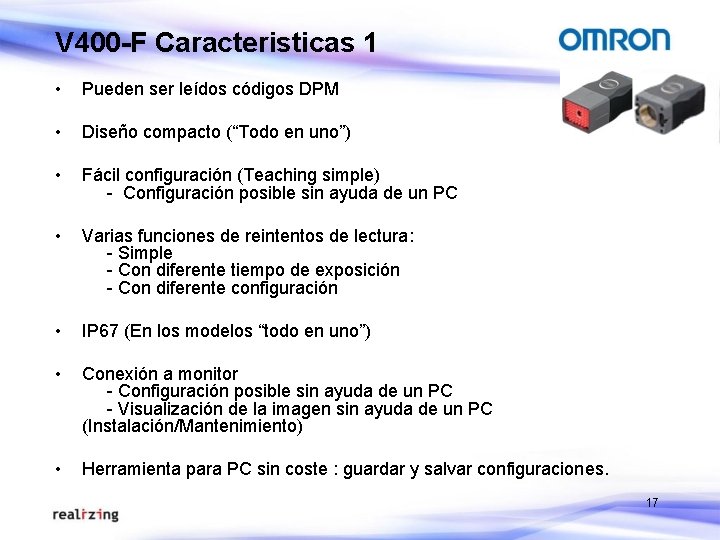

V 400 -F Caracteristicas 1 • Pueden ser leídos códigos DPM • Diseño compacto (“Todo en uno”) • Fácil configuración (Teaching simple) - Configuración posible sin ayuda de un PC • Varias funciones de reintentos de lectura: - Simple - Con diferente tiempo de exposición - Con diferente configuración • IP 67 (En los modelos “todo en uno”) • Conexión a monitor - Configuración posible sin ayuda de un PC - Visualización de la imagen sin ayuda de un PC (Instalación/Mantenimiento) • Herramienta para PC sin coste : guardar y salvar configuraciones. 17

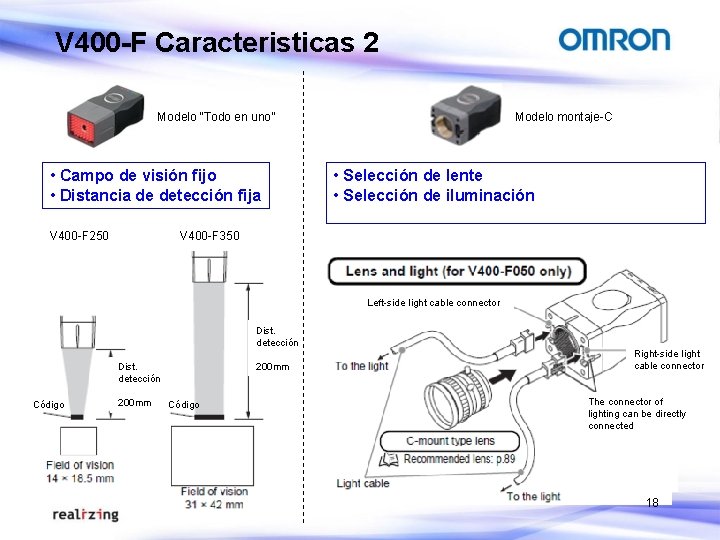

V 400 -F Caracteristicas 2 Modelo “Todo en uno” • Campo de visión fijo • Distancia de detección fija V 400 -F 250 Modelo montaje-C • Selección de lente • Selección de iluminación V 400 -F 350 Left-side light cable connector Dist. detección 200 mm Dist. detección Código 200 mm Código Right-side light cable connector The connector of lighting can be directly connected 18

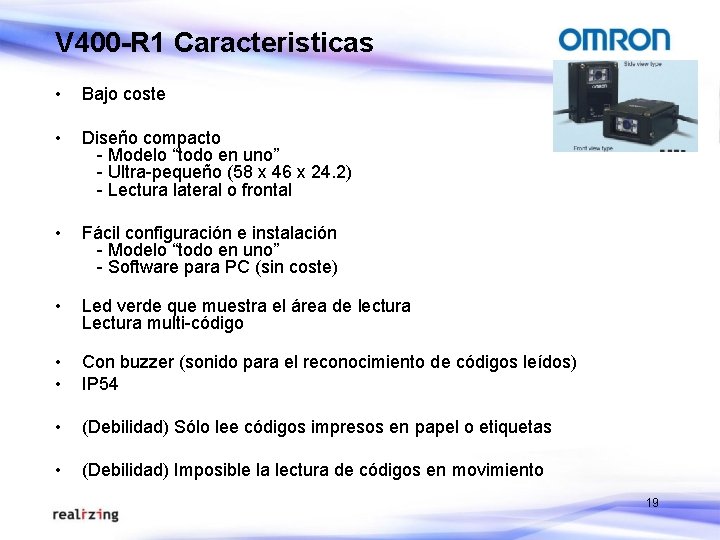

V 400 -R 1 Caracteristicas • Bajo coste • Diseño compacto - Modelo “todo en uno” - Ultra-pequeño (58 x 46 x 24. 2) - Lectura lateral o frontal • Fácil configuración e instalación - Modelo “todo en uno” - Software para PC (sin coste) • Led verde que muestra el área de lectura Lectura multi-código • • Con buzzer (sonido para el reconocimiento de códigos leídos) IP 54 • (Debilidad) Sólo lee códigos impresos en papel o etiquetas • (Debilidad) Imposible la lectura de códigos en movimiento 19

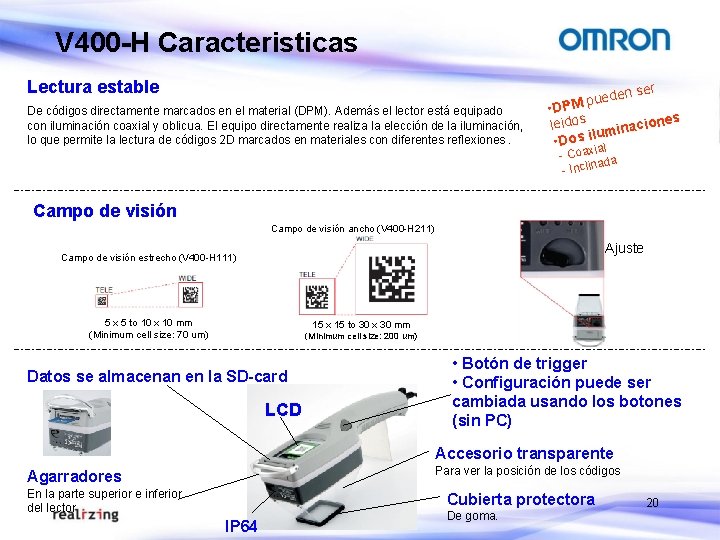

V 400 -H Caracteristicas Lectura estable De códigos directamente marcados en el material (DPM). Además el lector está equipado con iluminación coaxial y oblicua. El equipo directamente realiza la elección de la iluminación, lo que permite la lectura de códigos 2 D marcados en materiales con diferentes reflexiones. r den se e u p • DPM leidos minaciones lu • Dos i ial - Coax a ad - Inclin Campo de visión ancho (V 400 -H 211) Ajuste Campo de visión estrecho (V 400 -H 111) 5 x 5 to 10 x 10 mm (Minimum cell size: 70 um) 15 x 15 to 30 x 30 mm (Minimum cell size: 200 um) Datos se almacenan en la SD-card LCD • Botón de trigger • Configuración puede ser cambiada usando los botones (sin PC) Accesorio transparente Para ver la posición de los códigos Agarradores En la parte superior e inferior del lector Cubierta protectora IP 64 De goma. 20

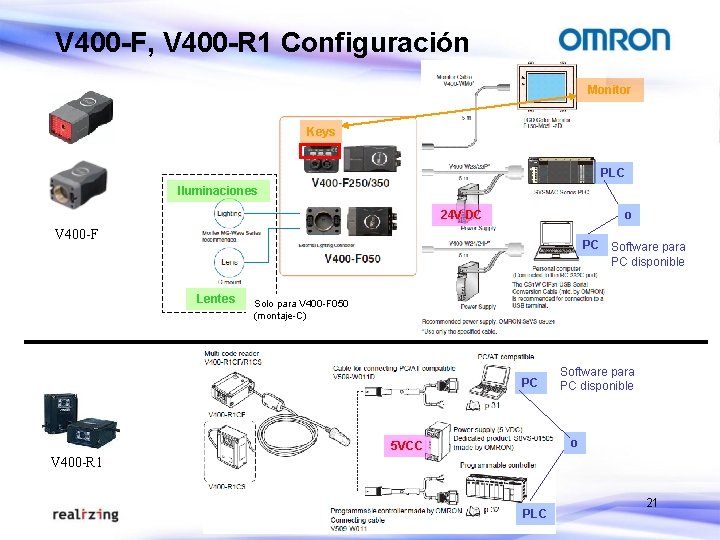

V 400 -F, V 400 -R 1 Configuración Monitor Keys PLC Iluminaciones 24 V DC o V 400 -F PC Software para PC disponible Lentes Solo para V 400 -F 050 (montaje-C) PC Software para PC disponible o 5 VCC V 400 -R 1 PLC 21

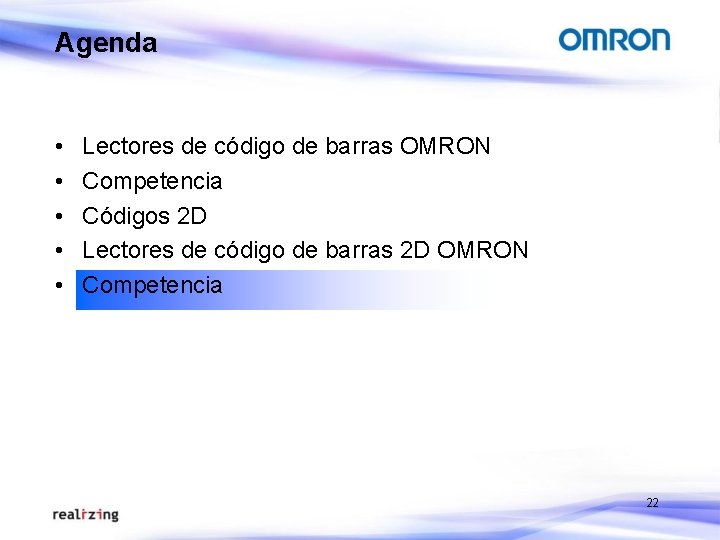

Agenda • • • Lectores de código de barras OMRON Competencia Códigos 2 D Lectores de código de barras 2 D OMRON Competencia 22

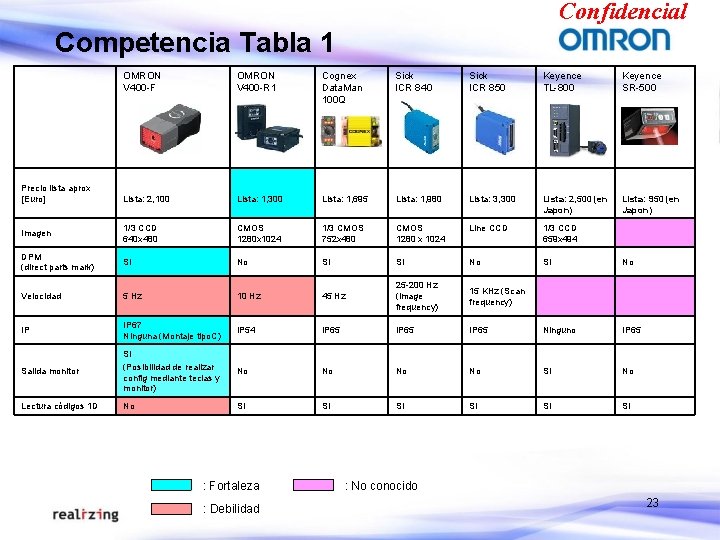

Confidencial Competencia Tabla 1 OMRON V 400 -F OMRON V 400 -R 1 Cognex Data. Man 100 Q Sick ICR 840 Sick ICR 850 Keyence TL-800 Keyence SR-500 Lista: 2, 100 Lista: 1, 300 Lista: 1, 695 Lista: 1, 980 Lista: 3, 300 Lista: 2, 500 (en Japon) Lista: 950 (en Japon) Imagen 1/3 CCD 640 x 480 CMOS 1280 x 1024 1/3 CMOS 752 x 480 CMOS 1280 x 1024 Line CCD 1/3 CCD 659 x 494 DPM (direct parts mark) Si No Velocidad 5 Hz 10 Hz 45 Hz 25 -200 Hz (image frequency) 15 KHz (Scan frequency) IP IP 67 Ninguna (Montaje tipo. C) IP 54 IP 65 Ninguno IP 65 Salida monitor Si (Posibilidad de realizar config mediante teclas y monitor) No No Si No Lectura códigos 1 D No Si Si Si Precio lista aprox [Euro] : Fortaleza : Debilidad : No conocido 23

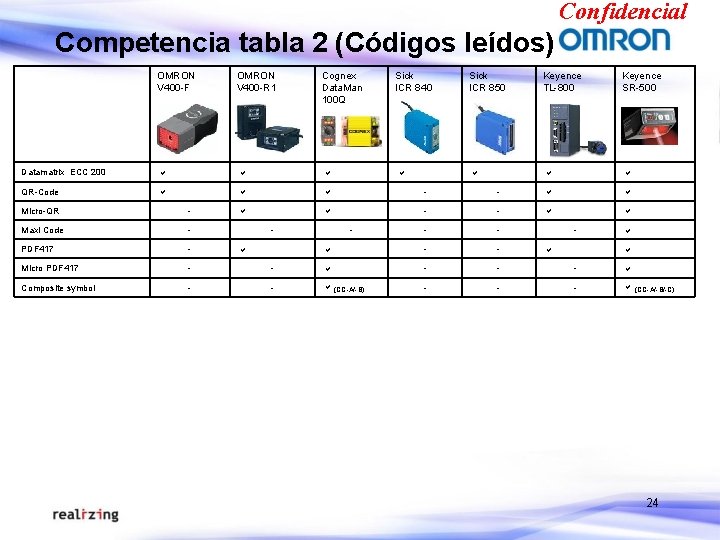

Confidencial Competencia tabla 2 (Códigos leídos) OMRON V 400 -F OMRON V 400 -R 1 Cognex Data. Man 100 Q Sick ICR 840 Sick ICR 850 Keyence TL-800 Keyence SR-500 Datamatrix ECC 200 b b b b QR-Code b b b - - Micro-QR - Maxi Code - PDF 417 - Micro PDF 417 - - b - - - b Composite symbol - - b (CC-A/-B) - - - b (CC-A/-B/-C) - b - - b b b 24

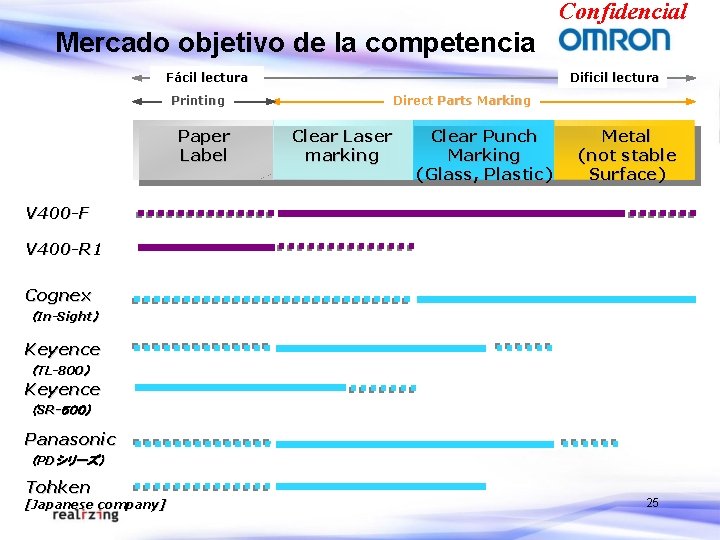

Confidencial Mercado objetivo de la competencia Fácil lectura Printing Paper Label Dificil lectura Direct Parts Marking Clear Laser marking Clear Punch Marking (Glass, Plastic) Metal (not stable Surface) V 400 -F V 400 -R 1 Cognex （In-Sight） Keyence （TL-800） Keyence （SR-５００） Panasonic （PDシリーズ） Tohken [Japanese company] 25

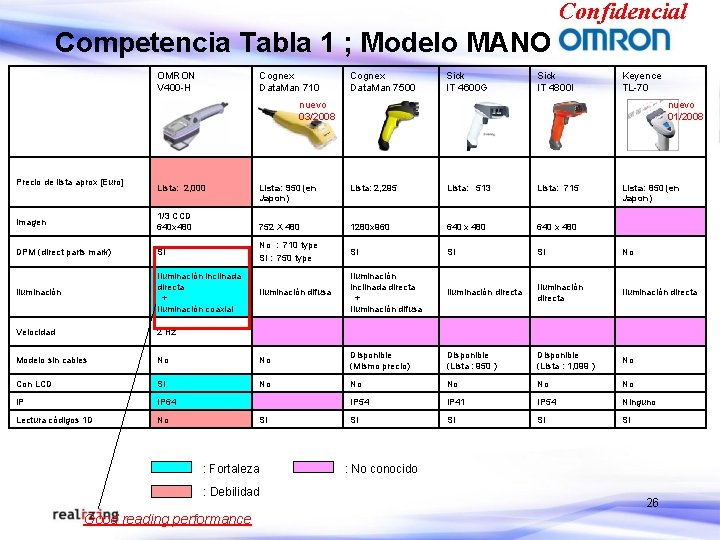

Confidencial Competencia Tabla 1 ; Modelo MANO OMRON V 400 -H Cognex Data. Man 710 Cognex Data. Man 7500 Sick IT 4600 G Sick IT 4800 I Keyence TL-70 nuevo 03/2008 Precio de lista aprox [Euro] Lista: 2, 000 nuevo 01/2008 Lista: 950 (en Japon) Lista: 2, 295 Lista: 513 Lista: 715 Lista: 850 (en Japon) 752 X 480 1280 x 960 640 x 480 No : 710 type Si : 750 type Si Si Si No Iluminación difusa Iluminación inclinada directa + Iluminación difusa Iluminación directa Imagen 1/3 CCD 640 x 480 DPM (direct parts mark) Si Iluminación inclinada directa + Iluminación coaxial Velocidad 2 Hz Modelo sin cables No No Disponible (Mismo precio) Disponible (Lista : 950 ) Disponible (Lista : 1, 099 ) No Con LCD Si No No No IP IP 64 IP 54 IP 41 IP 54 Ninguno Lectura códigos 1 D No Si Si Si : Fortaleza : Debilidad Good reading performance : No conocido 26

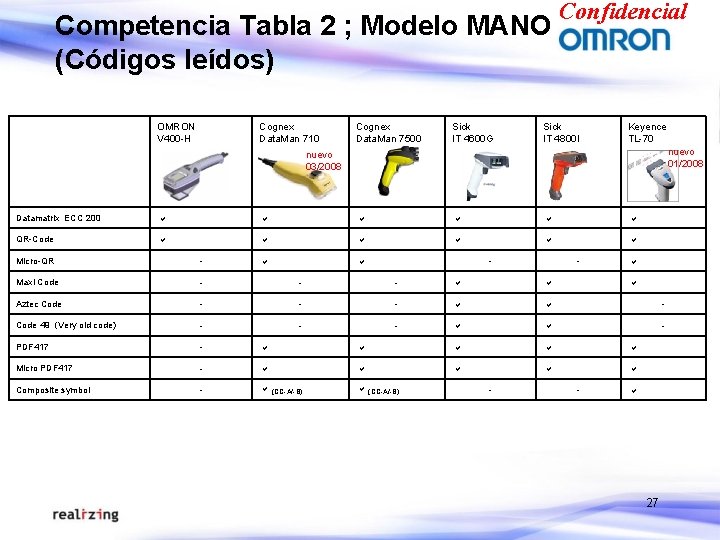

Competencia Tabla 2 ; Modelo MANO (Códigos leídos) OMRON V 400 -H Cognex Data. Man 710 Cognex Data. Man 7500 Sick IT 4600 G Confidencial Sick IT 4800 I Keyence TL-70 nuevo 01/2008 nuevo 03/2008 Datamatrix ECC 200 b b b QR-Code b b b b Micro-QR - - Maxi Code - - - b b Aztec Code - - - b b - Code 49 (Very old code) - - - b b - PDF 417 - b b b Micro PDF 417 - b b b Composite symbol - b (CC-A/-B) - - b b - b 27
